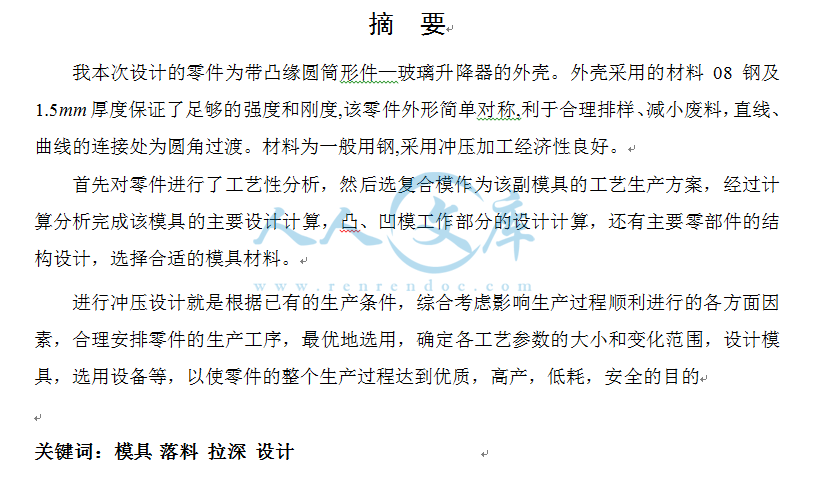

摘  要

我本次设计的零件为带凸缘圆筒形件—玻璃升降器的外壳。外壳采用的材料08钢及 厚度保证了足够的强度和刚度,该零件外形简单对称,利于合理排样、减小废料，直线、曲线的连接处为圆角过渡。材料为一般用钢,采用冲压加工经济性良好。

首先对零件进行了工艺性分析，然后选复合模作为该副模具的工艺生产方案，经过计算分析完成该模具的主要设计计算，凸、凹模工作部分的设计计算，还有主要零部件的结构设计，选择合适的模具材料。

进行冲压设计就是根据已有的生产条件，综合考虑影响生产过程顺利进行的各方面因素，合理安排零件的生产工序，最优地选用，确定各工艺参数的大小和变化范围，设计模具，选用设备等，以使零件的整个生产过程达到优质，高产，低耗，安全的目的

关键词：模具 落料 拉深 设计

内容简介：

题目 玻璃升降器外壳的模具设计 设计任务书 设计题目 : 玻璃升降器外壳的模具设计 设计要求： 设计进度： 11 月 22 日 11 月 3 0 日 查阅、收集资料 12 月 1 日 12 月 7 日 主要电路图的分析 12 月 8 日 12 月 14 日 对硬件部分的设计 12 月 15 日 12 月 22 日 对软件部分的设计 12 月 23 日 12 月 25 日 校核、修改、提交论文 12 月 26 日 12 月 31 日 论文答辩 指导教师（签名）： 姓 名 专 业 模具设计与 制造 班 级 答辩时间 答辩地点 设计题目 玻璃升降器外壳的模具设计 （ 1）落料件的尺寸取决于凹模，因此落料模先决定凹模尺寸，用减小凸模尺寸来保证合理间隙。 （ 2）刃口磨损后冲件尺寸减小，取接近或等于冲件的最大极限尺寸。 （ 3）在选择模具制造公差时，既要保证冲件的精度要求，又要保证有合理的间隙值。一般冲模精度较冲件精度高 23 级。 2. 设计排样时应考虑哪些原则？ （ 1）提高材料利用率（在不影响制件使用性能前提 下，还可以改变制件形状）。 （ 2）排样方法应使冲压操作方便，劳动强度小且安全。 （ 3）模具结构简单、寿命高。 （ 4）保证制件质量和制件对板料纤维方向的要求。 3如何选择模架？ 根据冲件形状、尺寸、精度、模具种类及条料送进方向等选择模架的类型； 根据凹模周界尺寸和闭合高度要求确定模架的大小规格： 根据冲件精度、模具工作零件配合精度等确定模架的精度。 4复合模的结构特点是什么？ 复合模是一种多工序冲裁模，它在结构上的主要特征是有一个或几个具有 重作用的工作零件 凸凹模。 5什么是冲裁间隙？间隙值的确定方法有哪几种？ 冲裁间隙是指冲裁模中凸、凹模刃口之间的
