肥皂盒模具设计【18张CAD图纸和说明书】

收藏

资源目录
跳过导航链接。
肥皂盒模具设计【18张CAD图纸和说明书】.zip
目录(1页).doc---(点击预览)
开题报告(4页).doc---(点击预览)
任务书(3页).doc---(点击预览)
PPT答辩稿(18页).ppt---(点击预览)
A1-上盖装配图.dwg
A1-下盖装配图.dwg

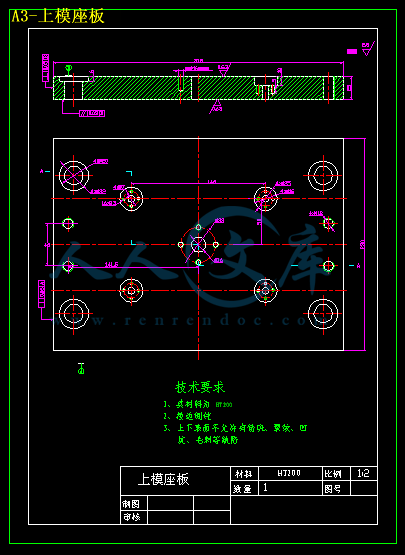

A3-上模座板.dwg
A3-下模座板.dwg
A3-型腔.dwg
A3-型芯.dwg
A4-圆柱销.dwg
A4-垫块.dwg
A4-复位杆.dwg

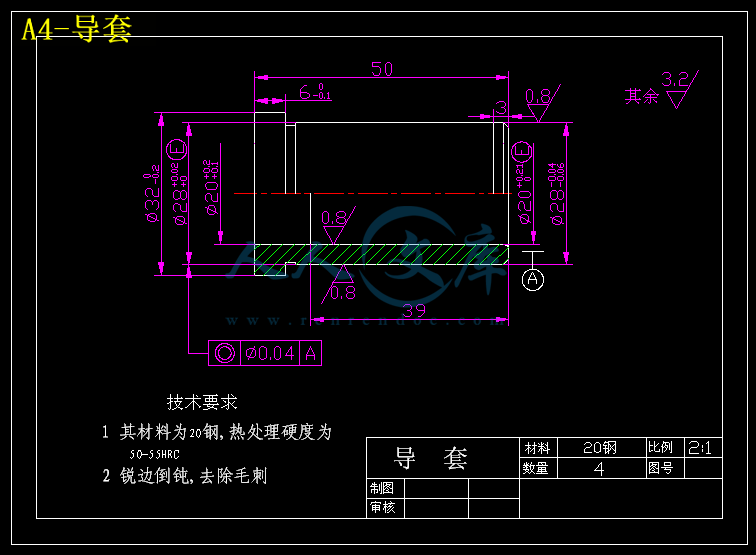

A4-导套.dwg
A4-带肩导柱.dwg
A4-拉料杆.dwg
A4-推杆1.dwg
A4-推杆2.dwg
A4-推杆3.dwg
A4-推杆固定板.dwg

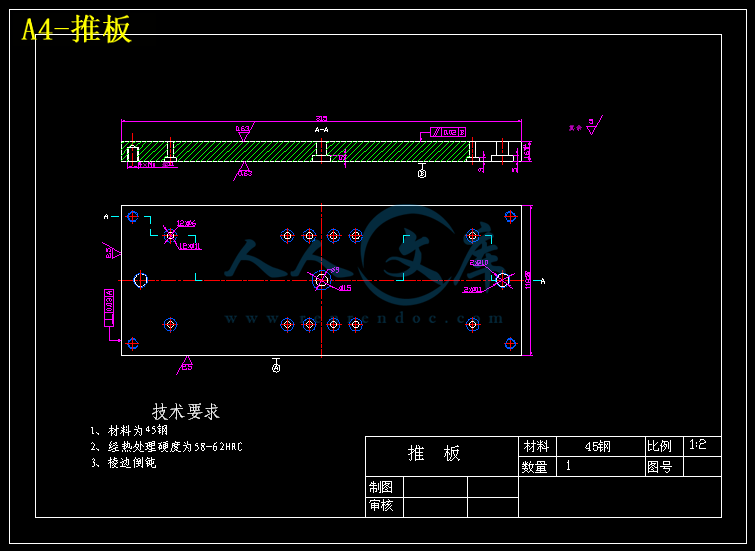

A4-推板.dwg
A4-浇口套.dwg
压缩包内文档预览:
预览图 预览图
编号:9306083    类型:共享资源    大小:1.32MB    格式:ZIP    上传时间:2018-03-05 上传人:俊****计 IP属地:江苏
40
积分
关 键 词:
肥皂盒 模具设计 18 cad 图纸 以及 说明书 仿单
资源描述:

 目           录

一 引言…… ………………………………………………………………………………………………1

二 塑件的工艺分析…………………………………………………………………………………2

2.1分析塑件使用材料的种类及工艺特性………………………………………………………………2

2.2分析塑件的结构工艺性………………………………………………………………………………2

2.3工艺性分析……………………………………………………………………………………………2

三 初步确定型腔数目 …………………………………………………………………2

    3.1初步确定型腔数目……………………………………………………………………………………2

四 注射机的选择…………………………………………………………………………3

五 浇注系统的设计  ………………………………………………………………………… …4

    5.1主流道的设计…………………………………………………………………………………………4

    5.2分流道的设计…………………………………………………………………………………………4

    5.3分型面的选择设计原则………………………………………………………………………………5

    5.4浇口的设计……………………………………………………………………………………………6

    5.5冷料穴的设计…………………………………………………………………………………………6

    5.6排气系统的设计………………………………………………………………………………………7

六 确定主要零件结构尺寸  …………………………………………………………………7

七 成型零部件的设计…………………………………………………………………… ………7

    7.1型腔、型芯工作尺寸计算 ……………………………………………………………………………7

八 导向机构的设计……………………………………………… ………………………………10

    8.1导柱的设计… ………………………………………………………………………………………10

    8.2导套的结构设计 ……………………………………………………………………………………10

    8.3推出机构的设计 ……………………………………………………………………………………10

九 冷却水道的设计……………………………………………………………… ………………11

十 校核……………………………………………………………………………………………………12

   10.1整体式圆形型腔壁厚度的计算 ……………………………………………………………………12

   10.2整体式圆形型腔底板厚度的计算…………………… ……………………………………………13

   10.3注射机有关工艺参数的校核… ……………………………………………………………………13

   10.4模具厚度H与注射机闭和高度 ……………………………………………………………………14

十一 结束语……………………………………………………………………………………………14

十二 参考文献…………………… …………………………………………………………………14


一  摘要

肥皂盒在我们的生活中非常的普遍,几乎每家都要用到。市场上也有各种各样的肥皂盒,形状各异,有些是把肥皂盒做成水果造型,有些是动植物造型,来吸引顾客的目光,以引发人们的购买欲。此次设计的肥皂盒的结构较简单,但在设计时考虑其应用,还相应的做了些曲面,所以曲面结构较多,计算也就较多.在生活中,我们把肥皂放在盒上的时候,常常会因肥皂盒内积水而使肥皂软化掉,这样就会降低肥皂的使用寿命。也有些肥皂盒在下盖底部打孔,使水容易流出,但是这类肥皂盒的缺点是,会因下面漏水,把房间里弄的湿湿的。此次设计的肥皂盒是在上盖上打孔,肥皂放在上盖上,这样水会沿孔斜度往下盖流,水积在下盖里,上下盖之间有一定的距离保证一定的时间里水不会满到上盖的肥皂上,积水手动倒掉即可,这样即保证了肥皂的利用率,又保证了房间的清洁。其设计方案通过Pro/E建模如图1.1和1.2。



-42  HRC



                          图1.2  肥皂盒整体结构分开模型图

优点是:结构简单,提高肥皂的使用寿命;缺点是:积在下盖的积水需人工手动倒出。此次设计是以上盖为主,下盖为辅。在上盖的设计中主要要解决以下几个问题:1、肥皂放在上盖上时,以点接触,设计六个椭圆突出,支撑肥皂,使肥皂和盒子之间以点接触;2、上盖上还要开一个槽,使水可以沿着曲面流人下盖;3、设计浇口时要注意上盖上表面的精度,不能在表面上留有印痕;4、在设计推出机构时要注意推杆放置的位置,放在下表面,不能影响上表面的表面精度;5、在开模时需保证塑件留在型腔上,用推杆顶出。设计中,辅以下盖的装配图。

关键词:复位机构,脱模机构,浇口,


二  塑件的工艺分析

2.1  分析塑件使用材料的种类及工艺特征

    该塑件材料选用ABS(丙烯腈—丁二烯—苯乙烯共聚物)。ABS有良好的耐化学腐蚀及表面硬度 ,有良好的加工性和染色性能。

    ABS无毒、无味、呈微黄色,成型的塑件有较好的光泽。密度为1.02~1.05g/cm3。ABS有良好的机械强度和一定的耐磨性、耐寒性、耐油性、耐水性、化学稳定性和电气性能。水、无机盐、碱和酸类对ABS几乎无影响。ABS不溶于大部分醇类及烃类溶剂,但与烃长期接触会软化溶胀。ABS有一定的硬度和尺寸稳定性,易与成型加工,经过调色可配成任何颜色。ABS的缺点是耐热性不高,连续工作温度为70oC左右,热变形温度为93oC左右,且耐气候性差,在紫外线作用下易发脆。ABS在升温时粘度增高,所以成型压力高,故塑件上的脱模斜度宜稍大;ABS易吸水,成型加工前应进行干燥处理;ABS易产生熔接痕,模具设计时应注意尽量少浇注系统对料流的阻力;在正常的成型条件下,壁厚、熔料温度对收缩率影响极小。

2.2分析塑件的结构工艺性

     该塑件尺寸中等,整体结构较简单,却带有曲面特征。上盖上表面有六个椭圆突出,与下盖配合的边缘部分也是曲面相接,上盖的上表面的表面精度要求较高,下表面为非工作面,精度要求相对较低,再结合其材料性能,故选一般精度等级:五级。


内容简介:
浙江工贸学院2006届毕业生毕业设计说明书1目录一引言1二塑件的工艺分析221分析塑件使用材料的种类及工艺特性222分析塑件的结构工艺性223工艺性分析2三初步确定型腔数目231初步确定型腔数目2四注射机的选择3五浇注系统的设计451主流道的设计452分流道的设计453分型面的选择设计原则554浇口的设计655冷料穴的设计656排气系统的设计7六确定主要零件结构尺寸7七成型零部件的设计771型腔、型芯工作尺寸计算7八导向机构的设计1081导柱的设计1082导套的结构设计1083推出机构的设计10九冷却水道的设计11十校核12101整体式圆形型腔壁厚度的计算12102整体式圆形型腔底板厚度的计算13103注射机有关工艺参数的校核13104模具厚度H与注射机闭和高度14十一结束语14十二参考文献14浙江工贸学院2006届毕业生毕业设计说明书2任务书塑件名称香皂盒上盖塑件材料ABS(丙烯腈丁二烯苯乙烯共聚物)塑件产量中批量工作要求化学性能稳定,能耐一般的化学腐蚀,对皮肤无刺激,无害,在一定的温度、酸性条件下,不易氧化腐蚀分解,并具有良好的绝缘性。
