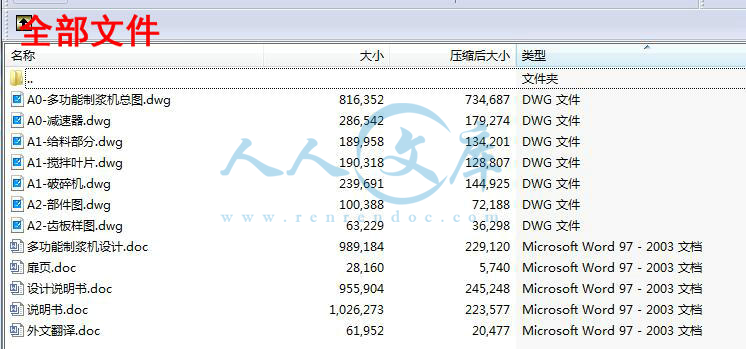

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。
预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。
有疑问可以咨询QQ：414951605或1304139763
摘 要
煤炭资源作为一种主要资源，在国民经济中起着非常重要的作用。近年来，煤炭的价格持续飚升，形成大力开采之势，与此同时，矿井事故也频繁发生，经济损失巨大，人员伤亡之事故非常惨痛，煤矿安全日益成为重中之重，急待加强。
粘土制浆系统被广泛用于煤矿企业的产煤一线，在煤矿企业中扮演着井下灭火和预防性灌浆的重要角色，所以是煤矿企业不可缺少的重要系统之一。也可以用于其他行业的混凝土制浆，所以，它的设计有着广泛的前景和丰富的可鉴的经验。本设计的主要内容是设计一个制浆系统，用于实现矿上用的预防性灌浆，设计关键在于一个制浆机的设计。在完成总体的设计方案以后，就指出各个零部件的设计、安装、定位的等问题，并对个别零件进行强度校核。以往设计一个制浆系统要设计好多部分，例如，设计给料机、破碎机、制浆机等一些重要系统组成部分，本设计没有抛开基本组成部分的设计，只是把它们进行一体化设计，把各个分散的主体，结合成一个大的主体，安装方便，操作简单，维护也很轻松。
关键词：
粘土制浆系统 ；制浆机 ；方便
ABSTRACT
Coal resources as a main resource, in the national economy plays an important role. In recent years, coal prices have continued to soar and the potential exploitation of the formation of strong, at the same time, mine accidents have been frequent reports of huge economic losses, casualties of a very tragic accident, mine safety has increasingly become the most important, urgent need to strengthen.
Clay systems have been widely used in pulp and coal mining enterprises of the coal line, in the coal mining enterprises play an underground fire and filling an important preventive role, it is coal an important and indispensable enterprise systems in the world. Other industries can also be used for concrete making, therefore, it is designed with a wide range of prospects and a wealth of experience to be learned. The main contents of this design is the design of a pulping system for the realization of the preventive use of the mine grouting, design lies in the design of a pulping machine. Upon completion of the overall design scheme, would be pointed out that the various parts of the design, installation, positioning and so on,
Strength of individual parts of the check. The past to design a system to design a lot of pulp in part, for example, the design of feeder, crusher, pulping machine, such as a number of important components of the system, the design did not set aside an integral part of the basic design, only the integration of them design, the main body of the various scattered light into the main body of a large, easy to install, simple operation, is also very easy to maintain.
Keywords：Pulping system clay ； Pulping machine ； Convenient
目 录
第 1 章 绪论 1
第 1.1 节 制浆系统的发展背景及其应用现状 1
第 1.2 节 煤炭自然和其他井下灭火技术的简介 1
1.2.1煤炭自然因素与特征 1
1.2.2煤炭自然发火的预防措施 3
第1.3 节 制浆系统的介绍和分类 4
1.3.1 制浆系统的介绍 4
1.3.2 制浆系统的分类 5
第 1.4 节 制浆系统的优点 7
第 1.5 节 新型多功能型制浆系统的提出 7
第 2 章 制浆系统的分析和总体方案的设计 8
第2．1节 制浆系统的分析 8
第 2.2 节 总体方案的设计 9
2.2.1 总体方案的设想 9
2.2.2 破碎机部分的设计构思 10
2.2.3 给料部分的设计构思 11
2.2.4 搅拌机的设计构思 11
第 3 章 破碎机部分的设计 12
第 3.1 节 破碎机转速和功率的确定 12
3.1.1 破碎机的齿辊的转速 12
3.1.2 电动机功率的确定 12
第 3.2节 电动机的选择和传动方式的确定 14
3.2.1电动机的选择 15
3.2.2传动方式的拟定 15
第 3.3 节 齿辊部件及箱体的设计 16
3.3.1 齿的设计 16
3.3.2 齿板的设计 17
3.3.3 齿辊辊筒的材料的选择 17
3.3.4 齿辊轴的设计 17
第 3.4 节 破碎机用的减速器的设计 19
3.4.1 各级传动比的确定 19
3.4.2 传动装置运动参数计算 19
3.4.3 各齿轮的设计计算 20
3.4.4 轴的设计 28
3.4.5 轴的校核 30
3.4.6键的选择与强度验算 32
第 3.6节 箱体结构及相关设计 36
3.6.1 铸造方法 36
3.6.2 截面形状的选择 36
3.6.3 肋板的布置 36
第 4 章 给料机和搅拌机的设计 38
第 4.1 节 给料机的设计 38
4.1.1 给料机的介绍 38
4.1.2 螺旋给料机的参数设计 40
4.1.3 螺旋给料机功率的计算 42
4.1.4 轴端的密封设计 43
4.1.5给料机电机的确定 43
4.1.6其他零件的选择 45
第 4.2 节 制浆机的设计 47
4.2.1 搅拌叶的设计 47
4.2.2 确定传动方式 48
4.2.3 电机的选择 49
第 5 章 部分零件上的公差和配合 50
第 5.1 节 配合的选择 50
5.1.1 配合的类别的选择 50
5.1.2 配合种类的选择 50
第5.2节 一般公差的选取 50
第5.3节 形位公差 51
5.3.1 形位公差项目的选择 51
5.3.2 公差原则的选择 51
5.3.3 形位公差值的选择或确定 52
结论 54
翻译部分 57
英文原文 57
中文译文 64
致 谢 71
第 1 章 绪论
第 1.1 节 制浆系统的发展背景及其应用现状
在我国，现在正处于经济的蓬勃的发展时期，无论是第一第二产业还是第三产业，都在迅速发展。能源产业做为发张经济的基础产业，在社会经济中扮演着重要角色。其中的煤能源，在我国还占据着主要能源的地位。近几年，经济的快速发展，导致煤的供应需求增加，开采煤本身就是个高危行业，超量开采导致事故频繁发生。制浆系统本身就是用在煤矿保证煤矿生产安全的一个系统。虽然制浆系统已经出现很久，虽然其发展速度缓慢，但是其优点和必要性没有什么可以代替，所以至今各大煤矿都在使用。
第 1.2 节 煤炭自然和其他井下灭火技术的简介
1.2.1煤炭自然因素与特征
煤炭自然发展过程的三个必要条件：煤炭具有自然的倾向性；有连续的供氧条件；热量易于积聚。
