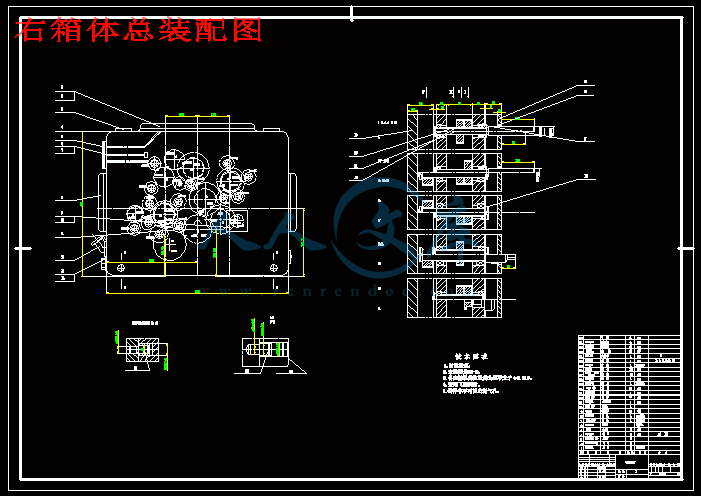

右箱体总装配图.dwg

套筒.dwg

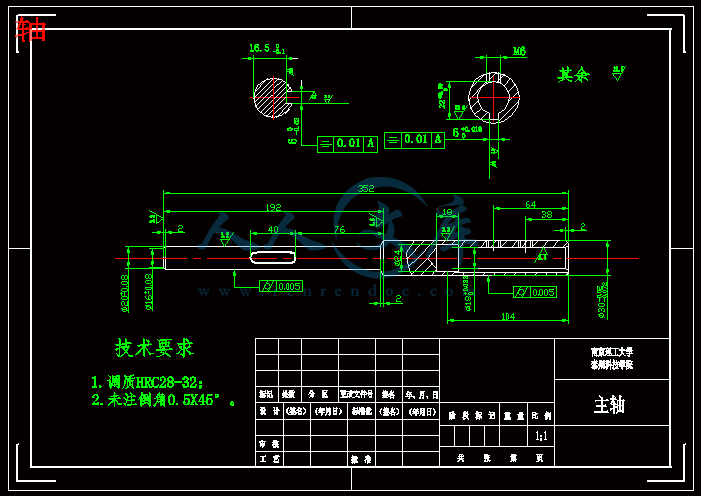

轴.dwg

轴承.dwg

齿轮1.dwg

齿轮2.dwg

压缩包内文档预览：(预览前20页/共30页)

编号：957636 类型：共享资源大小：442.87KB 格式：RAR 上传时间：2016-12-23 上传人：信达机械Q****3512... IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 1E52FM左曲轴箱双面钻专用机床右主轴箱设设计 cad图纸毕业论文 1E52FM左曲轴箱双面钻专用机床右主轴箱设计

资源描述：

1E52FM左曲轴箱双面钻专用机床右主轴箱设计

30页 18000字数+论文说明书+7张CAD图纸【详情如下】









产品图.dwg

右箱体总装配图.dwg

套筒.dwg

轴.dwg

轴承.dwg

齿轮1.dwg

齿轮2.dwg

1E52FM左曲轴箱双面钻专用机床设计论文.doc

1 引言（或绪论）………………………………………………………………………… 1

1.1 课题的来源及研究意义 …………………………………………………………… 1

1．2 组合机床发展的历史 ……………………………………………………………… 1

1.3 生产加工对象的介绍及用途……………………………………………………… 2

1.4 组合机床的组成 ……………………………………………………………………… 3

1.5 组合机床的特点和分类 …………………………………………………………… 3

1.6 组合机床通用部件分类……………………………………………………………… 4

1.7 本设计主要研究内容……………………………………………………………… 5

1.8 设计任务…………………………………………………………………………………5

2 组合机床的总体设计方案制定…………………………………………………………6

2.1 组合机床的总体设计方案 ………………………………………………………… 6

2.2 组合机床的夹具设计…………………………………………………………………10

3 组合机床主轴箱的设计…………………………………………………………………15

3.1 多轴箱的功用及分类………………………………………………………………… 15

3.2 多轴箱的通用零件…………………………………………………………………… 16

3.3 组合机床主轴箱的种类……………………………………………………………… 17

3.4 主轴结构形式的选择………………………………………………………………… 17

3.5 主轴直径和齿轮模数的选择………………………………………………………… 18

3.6 主轴箱的动力计算及动力箱的选择…………………………………………………18

3.7 分布形式………………………………………………………………………………… 19

3.8 传动系统的设计…………………………………………………………………………19

3.9 拟定多轴箱传动系统的基本方法……………………………………………………20

4 传动系统的计算……………………………………………………………………………20

4.1 确定出主轴直径…………………………………………………………………………20

4.2 齿轮设计的具体算………………………………………………………………………21

4.3 主轴箱轮廓尺寸及相关数…………………………………………………………… 22

4.4 强度校核………………………………………………………………………………… 22

5 组合机床主轴箱的装配………………………………………………………………… 23

5.1 主轴箱装配时经常遇到的一些问题…………………………………………………23

5.2 主轴箱的装配……………………………………………………………………………23

5.3 使用说明………………………………………………………………………………… 24

5.4 组合机床及其自动线调整与维护的重要意义……………………………………24

结束语 ………………………………………………………………………………25

致谢 ……………………………………………………………………………… 26

参考文献…………………………………………………………………………… 27

毕业设计说明书（论文）中文摘要

随着我国现代工业制造水平的不断发展，特别是在制造行业，由于组合机床的制造技术不断的成熟，组合机床作为一种专门适用于特定零件和特定工序加工的机床，其应用范围和技术水平得到了迅速的发展。

此次设计主要介绍了专用机床的国内外的基本现状和应用情况，在此基础上结合林海集团1E52FM双面钻专用机床。对此机床的右主轴箱进行了具体的设计。其研究内容主要包括以下两个方面：

a) 总体设计部分主要是机床总体设计方案和机床组成单元以及机床系统运行方式及其控制系统。

b) 根据林海集团1E52FM双面钻专用机床总体框架结构，主要完成了对左曲轴箱右主轴箱的设计。

关键词组合机床主轴箱右箱

毕业设计说明书（论文）外文摘要

Title Design of the Right Headstock for Right Box Right

Lid Double Facing Set Special Purpose Machine 1E52FM

Abstract

With China's modern industrial manufacture level of development, especially in the manufacturing industry, due to the combination of machine manufacturing technology constantly mature, combination machine tools as a specially adapted to specific parts of the machine and the specific process, its application and technical level has rapidly developed.

This design mainly introduces the basic actuality and the application situation of the special purpose machine. On this basis, combining the relevant work experiences of the design of the product line of facing set special purpose machine SPE175 in Group of LIN HAI, Design of the right headstock. The research contents of this thesis include the following two respects mainly：

a) The thesis presents the overall design plan, the compositions of the production line of the special purpose machine, the operation mode of the production line and the control system in the overall design part.

b) The thesis fixes on the overall frame structure of the control system according to the control of the facing set special purpose machine SPE175. Mainly has completed to the right box right lid right headstock's design.

Keywords special purpose machine Headstock right box right

1 引言

1.1 课题的来源及研究意义

毕业设计是完成工程技术人员基本训练的最后一个重要环节，目的是培养学生综合运用所学专业和基础知识、独立解决本专业一般工程技术问题的能力。在设计方案的选定、设计资料的收集、手册和国家标准、规范的运用，设计方案的应用、零件图及总装图的绘制等方面有一定较全面的锻炼，并使每个学生树立起正确的设计思路和良好的工作风。

一个零件的同一面上，往往有多个孔，如果在普通机床上加工。通常要一个一个孔的钻，生产率低下，同时，各加工孔的形状和它的位置公差以及尺寸精度都难以保证，工人劳动强度大。特别是大批大量生产的工艺，更是大大地增加了生产周期，而且成本也很高。

为了克服多孔零件普通机床加工不利的一面，行之有效的方案就是在普通机床的主轴上装上多头轴，但是对于大型箱体零件，采用变种方案也不行，而采用组合钻床才是最佳方案。

组合机床是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备,它的特征是高效、高质、经济实用,因而被广泛用于工程机械、交通、能源、军工、轻工、家电等行业。本文根据工厂需要,设计一台能高效、高精度的进行双面钻孔的专用组合机床。组合机床一般采用多轴、多刀、多工序、多面、多工位同时加工，是一种工序集中的高效率机床。组合机床加工，刀具是借助于钻摸板和镗模架，精加工机床采用高精度的导向，所以能稳定的保证产品质量。

组合机床是一种高效率的机床，是机械制造业高速发展必不可少的设备之一。组合机床的重要性，在大批量生产的汽车制造业、柴油机制造业早已被人们所认识。为了保证产品的质量，实现产量翻番，一些中小批生产厂也越来越多的采用了组合机床。可以说大搞组合机床及其自动线是多快好省地发展机械工业的重要措施之一[1]。

1．2 组合机床发展的历史

1.2.1 国外组合机床发展的历史

1911年，美国为了加工汽车零件研制了组合机床。在发展初期，各机床制造厂都执行自己的通用部件标准。为了方便用户使用和维护，提高互换性，1953年美国福特汽车公司和通用汽车公司与美国机床制造厂协定，确定了组合机床通用部件标准化的原则，并规定了部件间联系尺寸。1973年ISO公布了第一批组合机床通用部件标准，使机床制造标准化做了行业性的规定。在刚过去的20世纪中，对机械制造装备进行了多次更新换代。50年代为“规模效益”模式，即少品种大批量生产模式；70年代，是“精益生产”模式，以提高质量，减低成本为标志，80年代较多的采用数控机床、机器人、柔性制造单元和系统等高技术的集成机械制造装备；90年代，机械制造装备普遍具有“柔性化”、“自动化”和“精密化”的特点，适应多品种小批量和经常更新产品的需要。

1.2.2 国内组合机床发展的历史

我国组合机床制造业发展非常迅速，仅仅几十年的时间，某些技术指标项目已经赶上了世界先进水平。但我们面前的困难还很多，我们还必须继续地向着尚未研究过的或尚未深入研究过的各种具体的事物进行研究。

在改革开放以来，我国机械制造业迅猛发展。已经具备了成套生产加工各种精密的，高度自动化的以及高效率的组合机床和自动生产线，有些机床甚至已经接近世界先进水平。现在我国已经可以研制并生产出六轴五联动的系统，分辨率可以达到1微米，适用于复杂型体的加工。组合机床未来的发展将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等

5.3 使用说明

按下电源开关接通电源各滑台及夹紧装置，退到原位。装上工件后按自动按钮工件夹紧。两滑台快进。压下调速阀后转为快进，加工结束后压下行程开关转为快退，压下行程开关后原位停止，一个工作循环结束。

本机床在电器上可实现两滑台的点动进退及两动力箱的点转。便于机床的调试。

5.4 组合机床及其自动线调整与维护的重要意义

组合机床是一种高效率的专用机床，在生产线上对工件进行大量的切削加工，如果由于组合机床发生故障而产品质量下降，很难用其它通用设备来代替加工，这样的组合机床一出故障，就会直接影响生产任务的完成。因此，平日就应该加强对组合机床的调整和维护。

随着我国现代化建设的发展，机械工业技术改造的推进，组合机床及其自动线的使用将有大幅度的增长，并将不断扩大其使用范围。因此，提高使用组合机床及其自动线单位对组合机床的调整，维护和维护知识及水平已是一个须待解决的任务。

结束语

毕业设计是培养学生综合运用所学知识、发现、提出、分析和解决实际问题，锻炼实践能力的重要环节，是对学生实际工作能力的具体训练和参考过程。

本课题的任务是1E52FM双面钻专用机床左曲轴箱右主轴箱设计。经过这几个月的不懈努力,终于完成了设计。

在这几个月的时间里，虽然花的时间比较多，过程也是比较辛苦，可是看到自己的劳动成果还是比较欣慰的。在整个的设计过程中,在上个学期末的时候我对组合机床的概念还是比较的迷茫，心想我怎么可能能够设计出一个组黑床，当时真是不敢想象，脑子里一片混乱。后来这个学期来，在我的指导老师杨正文的耐心指导下才对机床的设计有了进一步的了解，当然在设计的过程中，我遇到了不少困难,可是我的指导老师耐心的教会我许多知识，自己也查阅了虚度关于组合机床设计的一些书籍。一开始主要是由于对专用机床的相关知识的不了解，不熟悉，一知半解。最后通过自己的努力逐一解决了这些问题。通过这次毕业设计，我加强了对该课题相关的一些知识。通过这次设计，我了解了组合机床的特点和分类；组合机床的总体设计，包括组合机床方案的制定，选择切削用量，确定切削力，切削扭矩，切削功率及刀具的耐用度，确定刀具；组合机床总体结构设计——三图一卡，包括被加工零件工序图，加工示意图，机床联系尺寸图，机床生产率计算卡；关键是组合机床主轴箱设计。整体上把握了组合机床设计思路。

回顾这次毕业设计，从选题到定稿，从理论到实践，在这段毕业设计期间里，可以说得是苦多于甜。通过本次毕业设计，不仅巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。在设计过程中也遇到了很多困难，诸如有的知识以前没有学好，给设计进度造成影响，还有许多想要得到资料查不到等问题，在克服一切困难，完成毕业设计后倍感自己在动手能力方面得到了很大的提高。培养了思考解决困难的好习惯，有利于我今后的进一步学习。在以后遇到困难、挫折的时候就不会害怕，树立了信心。

致谢

经过近几个月的忙碌的设计，本次毕业设计已经接近尾声，我想作为一个大学生生的毕业设计，由于经验的匮乏，难免有许多考虑不周全的地方，如果没有导师的督促指导，以及一起工作的同学们的支持，想要完成这个设计是难以想象的。

本课题的研究工作是在.杨正文老师的关怀和指导下完成的。在这段日子里，杨老师自己的工作那么繁忙，还带着我们完成了对于我们来时非常艰巨的任务。在这里我衷心的对杨老师说一声谢谢。杨老师不但在学习上给了我悉心的指导，而且在生活上给了我深切的关怀，使我在各方面能力都有了很大提高。在.的这段日子里，杨老师也给了我莫大的帮助。杨老师严谨、求实的治学态度，深邃的洞察力，高度的责任心和敬业精神，平易近人的工作作风，一直深深的影响和激励着我，使得我在学习和生活上受益匪浅。在毕业设计完成之时，谨向您表示最衷心的感谢，并致以崇高的敬意。

还要感谢学校图书馆的开放，让我们有足够的资料可供参考。还要感谢大学四年来所有的老师，为我们打下机械技术专业知识的基础；同时还要感谢所有的同学们，正是因为有了你们的支持和鼓励。此次毕业设计才会顺利完成

最后，要特别感谢我的家人在精神和物质上的关心、支持和帮助，使得我能够安心致力于学习和工作。

参考文献

[1] 机械设计手册编委会. 机械设计手册[M]. 北京：机械工业出版社，2007.

[2] 濮良贵，纪名刚. 机械设计[M]. 第八版，北京: 高等教育出版社, 2006.

[3] 杨可桢，程光蕴. 机械设计基础[M]. 第四版，北京：高等教育出版社，2004.

[4] 王先逵. 机械制造工艺学[M]. 北京：机械工业出版社，2004.

[5] 吴宗泽主编.机械设计师手册（上、下册）[M]. 北京：机械工业出版社，2002.

[6] 李庆余，张佳等主编.机械制造装备设计[M]. 北京：机械工业出版社,2007.

[7] 赵家齐. 机械制造装备设计基础[M]. 上海：上海交通大学出版社，2004.

[8] 杨叔子主编. 机械加工工艺师手册[S]. 北京：机械工业出版社，2001.

[9] 徐灏，邱宣怀. 机械设计手册[S]. 北京；机械工业出版社，1991.

[10] 孟少农. 机械加工工艺手册[S]. 北京：机械工业出版社，1991.

[11] 徐灏，邱宣怀. 机械设计手册[S]. 北京：机械工业出版社，1991.

[12] 中国内燃机工业年鉴[M]. 上海：上海交通大学出版社， 1999.

[13] 机械工程材料手册编辑组. 机械工程材料手册[M]. 北京：机械工业出版社，1982.

[14] 裘华徕.气动技术的近期发展及其影响因素[J].液压气动与密封，2002，3：1-3.

[15] 周洪.气动技术的新发展[J].液压气动与密封，1999，5：2-12.

[16] 天津电仪职大.自动生产线技术[M].北京: 电子工业出版社, 1995.

[17] 殷洪义.可编程序控制器选择、设计与维修[M].北京：机械工业出版社.2003.

[18] 汪达开.AGV控制系统[J].机械工业自动化,1997，19(3).

内容简介：: 目录 1 引言（或绪论） 1 课题的来源及研究意义 1 1 2 组合机床发展的历史 1 生产加工对象的介绍及用途 2 组合机床的组成 3 组合机床的特点和分类 3 组合机床通用部件分类 4 本设计主要研究内容 5 设计任务 5 2 组合机床的总体设计方案制定 6 组合机床的总体设计方案 6 组合机床的夹具设计 10 3 组合机床主轴箱的设计 15 轴箱的功用及分类 15 轴箱的通用零件 16 合机床主轴箱的种类 17 轴结构形式的选择 17 轴直径和齿轮模数的选择 18 轴箱的动力计算及动力箱的选择 18 布形式 19 动系统的设计 19 定多轴箱传动系统的基本方法 20 4 传动系统的计算 20 定出主轴直径 20 轮设计的具体算 21 轴箱轮廓尺寸及相关数 22 度校核 22 5 组合机床主轴箱的装配 23 轴箱装配时经常遇到的一些问题 23 轴箱的装配 23 用说明 24 合机床及其自动线调整与维护的重要意义 24 结束语 25 致谢 26 参考文献 27 毕业设计说明书（论文）中文摘要随着我国现代工业制造水平的不断发展，特别是在制造行业，由于组合机床的制造技术不断的成熟，组合机床作为一种专门适用于特定零件和特定工序加工的机床，其应用范围和技术水平得到了迅速的发展。此次设计主要介绍了专用机床的国内外的基本现状和应用情况，在此基础上结合林海集团 1面钻专用机床。对此机床的右主轴箱进行了具体的设计。其研究内容主要包括以下两个方面： a) 总体设计部分主要是机床总体设计方案和机床组成单元以及机床系统运行方式及其控制系统。 b) 根据林海集团 1面钻专用机床总体框架结构，主要完成了对左曲轴箱右主轴箱的设计。关键词组合机床主轴箱右箱毕业设计说明书（论文）外文摘要 of s of in to of as a to of of On of of of of of a) of of of in b) on of to of to s 文）第 1 页共 30 页 1 引言课题的来源及研究意义毕业设计是完成工程技术人员基本训练的最后一个重要环节，目的是培养学生综合运用所学专业和基础知识、独立解决本专业一般工程技术问题的能力。在设计方案的选定、设计资料的收集、手册和国家标准、规范的运用，设计方案的应用、零件图及总装图的绘制等方面有一定较全面的锻炼，并使每个学生树立起正确的设计思路和良好的工作风。一个零件的同一面上，往往有多个孔，如果在普通机床上加工。通常要一个一个孔的钻，生产率低下，同时，各加工孔的形状和它的位置公差以及尺寸精度都难以保证，工人劳动强度大。特别是大批大量生产的工艺，更是大大地增加了生产周期，而且成本也很高。为了克服多孔零件普通机床加工不利的一面，行之有效的方案就是在普通机床的主轴上装上多头轴，但是对于大型箱体零件，采用变种方案也不行，而采用组合钻床才是最佳方案。组合机床是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备 ,它的特征是高效、高质、经济实用 ,因而被广泛用于工程机械、交通、能源、军工、轻工、家电等行业。本文根据工厂需要 ,设计一台能高效、高精度的进行双面钻孔的专用组合机床。组合机床一般采用多轴、多刀、多工序、多面、多工位同时加工，是一种工序集中的高效率机床。组合机床加工，刀具是借助于钻摸板和镗模架，精加工机床采用高精度的导向，所以能稳定的保证产品质量。组合机床是一种高效率的机床，是机械制造业高速发展必不可少的设备之一。组合机床的重要性，在大批量生产的汽车制造业、柴油机制造业早已被人们所认识。为了保证产品的质量，实现产量翻番，一些中小批生产厂也越来越多的采用了组合机床。可以说大搞组合机床及其自动线是多快好省地发展机械工业的重要措施之一 1。 1 2 组合机床发展的历史国外组合机床发展的历史 1911 年，美国为了加工汽车零件研制了组合机床。在发展初期，各机床制造厂都执行自己的通用部件标准。为了方便用户使用和维护，提高互换性， 1953 年美国福特本科毕业设计说明书（论文）第 2 页共 30 页汽车公司和通用汽车公司与美国机床制造厂协定，确定了组合机床通用部件标准化的原则，并规定了部件间联系尺寸。 1973 年布了第一批组合机床通用部件标准，使机床制造标准化做了行业性的规定。在刚过去的 20 世纪中，对机械制造装备进行了多次更新换代。 50 年代为“规模效益”模式，即少品种大批量生产模式； 70 年代，是“精益生产”模式，以提高质量，减低成本为标志， 80 年代较多的采用数控机床、机器人、柔性制造单元和系统等高技术的集成机械制造装备； 90 年代，机械制造装备普遍具有“柔性化”、“自动化”和“精密化”的特点，适应多品种小批量和经常更新产品的需要。国内组合机床发展的历史我国组合机床制造业发展非常迅速，仅仅几十年的时间，某些技术指标项目已经赶上了世界先进水平。但我们面前的困难还很多，我们还必须继续地向着尚未研究过的或尚未深入研究过的各种具体的事物进行研究。在改革开放以来，我国机械制造业迅猛发展。已经具备了成套生产加工各种精密的，高度自动化的以及高效率的组合机床和自动生产线，有些机床甚至已经接近世界先进水平。现在我国已经可以研制并生产出六轴五联动的系统，分辨率可以达到 1 微米，适用于复杂型体的加工。组合机床未来的发展将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等。生产加工对象的介绍及用途 1油机是江苏林海动力机械集团生产的一款两冲程汽油机。江苏林海动力机械集团具有五十多条研制和生产小型动力及配套机械的历史，有着强大的产品开发研制的能力。先后研制开发了排量从 26 520各种类型的二冲程、四冲程汽油机，卧式、立式、风冷、强制风冷、水冷、油冷及各种启动方式和用途的汽油发动机以及各类配套动力机械。现在集团主要的产品有通用发动机及小型汽油发电机组、油锯、风力灭火器、割灌机等配套机械；大批量生产雅马哈摩托车及摩托车发动机等；此外特种车辆畅销国内外市场。 1一款单缸汽油机，主要作为配套机械，适用在如油锯，割草机，小型水泵等小动力机械工件上，具有良好的市场效益。 1汽油机的生产纲领是单班制年产 5 万台。属于大批量生产，在批量生产中为了提高生产率，必须注意缩短加工时间和辅助时间，而且尽可能使辅助和加工时间重合，使每个工位安装多个工件同时进行多刀加工，实行工序高度集中，本科毕业设计说明书（论文）第 3 页共 30 页因而广泛采用组合专用机床。组合机床是根据工件加工需要，以大量系列化、标准化的通用部件为基础，配以少量专用部件，对一种或数种工件按预先确定的工序进行加工的高效专用机床。专用机床能够对工件进行多刀、多轴、多面、多工位同时加工；可完成钻孔、扩孔、镗孔、攻螺纹、铣削、车孔端面等工序，随着组合机床技术的发展，其工艺范围日益扩大，如：焊接、热处理、自动测量和自动装配、清洗等非切削工序。组合机床是用已经系列化、标准化的通用部件和少量专用部件组成的多轴、多刀、多工序、多面或多工位同时加工的高效专用机床，生产效率比通用机床高几倍至几十倍。专用机床广泛应用于大批量生产的行业，如：汽车、拖拉机、电动机、内燃机、阀门、缝纫机等制造业。主要加工箱体类零件，如汽缸体、变速箱体、汽缸盖、阀体等；一些重要零件的关键加工工序，虽然生产批量不大，也采用组合机床来保证其加工质量。组合机床的组成组合机床与一般所指的专用机床的最大不同点，在于组合机床是由大量通用部件及少量专用部件所组成。因此，通用部件是组合机床发展的一个很重要的基础及标志。所谓组合机床通用部件，通常是泛指在组合机床及其自动线的设计与使用中，可以相互更换使用的一些专能部件。这些部件是经过试制与试验而最后定型的。因此，相对而言，它的结构较可靠，使用性能是较稳定的。同时还可以组织专业厂进行生产，使用厂可以像买标准设备一样在市场上买到。这样便可以大大缩短设备的设计与制造周期，降低设备的制造成本。通用部件之所以能相互更换使用，这就是由于各种通用部件之间均有着统一的联系尺寸标准。在组合机床的零件总数中，通用零部件所占有的比重是较大的。一般可达 60最高者则可达到 90%以上。不仅如此，而且它的种类也是很多的。大的通用部件可以是个床身、立柱、动力头及动力滑台等，小的通用部件则可以是个电气挡铁、液压元件（如单向阀）等。组合机床的特点和分类组合机床的特点组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效率专用机床。它能够对一种（或几种）零件进行多刀、多轴、多面、多工位加工。在组合机床上可以完成钻孔、扩孔、铣削磨削等工序，生产效率高，加工精度稳定。组合机床与通用机床、其他专用机床比较，具有以下特点：本科毕业设计说明书（论文）第 4 页共 30 页（ 1）组合机床上的通用部件和标准零件约占全部机床零、部件总量的 70 80%，因此设计和制造的周期短，投资少，经济效果好。（ 2）由于组合机床采用多刀加工，并且自动化程度高，因此比通用机床生产效率高，产品质量稳定，劳动强度低。（ 3）组合机床的通用部件是经过周密设计和长期生产实践考验的，又有厂成批制造，因此结构稳定、工作可靠，使用和维修方便。（ 4）在组合机床上加工零件时，由于采用专用夹具、刀具和导向装置等，加工质量靠工艺装备保证，对操作工人水平要求不高。（ 5）当被加工产品更新时，采用其他类型的专用机床时，其大部分件要报废。用组合机床时，其通用部件和标准零件可以重复利用，不必另行设计和制造。（ 6）组合机床易于联成组合机床自动线，以适应大规模的生产需要。组合机床常用的通用部件有：机身、底座、立柱、动力箱、动力滑台，各种工艺切削头等。对于一些按循序加工的多工位组合机床，还具有移动工作台或回转工作台。动力箱、各种工艺切削头和动力滑台是组合机床完成切削主运动或进给运动的动力部件。其中还有能同时完成切削主运动和进给运动的动力头。机身、立柱、中间底座等是组合机床的支承部件，起着机床的基础骨架作用。组合机床的刚度和部件之间的精度保持性，主要是由这些部件保证。组合机床的分类组合机床的通用部件分大型和小型两大类。大型通用部件是指电机功率为类动力部件多为箱体移动的结构形式。小型通用部件是指电机功率甾千瓦的动力部件及其配套不见。这类动力部件多为套筒移动的结构形式。用大型通用部件组成的机床称为大型组合机床。用小型通用部件真诚的机床称为小型组合机床。按设计的要求本次设计的机床为大型通用机床。组合机床除分为大型和小型外，按配置形式又分为单工为和多工位机床两大类。单工位机床又有单面、双面、三面和四面几种，多工位机床则有移动工作台式、回转工作台式、中央立柱式和回转鼓轮式等配置型式。本次设计的机床为单工位双面铣床。组合机床通用部件分类按在组合机床中所起作用分 a）动力部件例如动力头和动力滑台等。 b）支承部件例如滑台，床身，立柱及中间底座等。本科毕业设计说明书（论文）第 5 页共 30 页 c）输送部件例如回转分度工作台，回转鼓轮，自动线工作回转台及零件输送装置等。 d）控制部件例如液压元件，控制板，按钮台及电气挡铁等。 e）其他部件例如机械扳手，气动扳手，排屑装置及润滑装置等。按动力部件分 a）液压通用部件优点： 1）结构简单、工作可靠； 2）进给量可无级调整（利用节流挑速器）； 3）过载保护装置简单可靠； 4）容易实现较复杂的工作循环。缺点： 1）进给稳定性受油温影响； 2）掌握液压元件的制造比较慢一些； 3）液压系统出现故障，寻找较困难。 b）机械通用部件优点： 1）进给量稳定，不受温度和气候影响； 2）掌握制造较快； 3）发生故障，易于寻找及消除。缺点： 1）不采用先进技术，实现进给量无级调整困难； 2）结构较复杂，使用电机较多。 3）气动液压通用部件。按动力部件实现的进给方式分 a）箱体移动式它是通过动力部件沿床身导轨的移动来实现刀具进给运动的，通常习惯称为大型通用部件。 b）套筒移动式它是通过主轴套筒的移动来实现刀具进给运动的，通常习惯称为小型通用部。本设计主要研究内容本设计研究内容主要包括以下几个方面： a）组合机床的主轴箱设计 b）组合机床主轴箱的装配设计任务本科毕业设计说明书（论文）第 6 页共 30 页通过本设计，使学生熟悉专用机床设计的一般过程，培养学生综合运用所学基础理论、专业知识和各项技能，着重培养设计、计算、分析问题和解决问题的能力，进而总结、归纳和获得合理结论，进行较为系统的工程训练，初步锻炼科研能力，提高论文撰写和技术表述能力，为实际工作奠定基础，达到人才培养的目的和要求。下面是原始数据和设计要求： a）工件材质： b）需要加工孔如图示；图计要求： a）生产纲领：单班制年产 5万台。 b）根据总体设计所给参数进行右主轴箱设计 2 组合机床的总体设计方案制定组合机床的总体设计方案在制定工艺方案时，必须认真分析被加工零件图，并深入现场了解零件的形状、大小、材料、硬度、刚性、加工部位的结构特点、加工精度、表面粗糙度，以及现场所采用的定位、夹紧方法、工艺过程、所采用的刀具及切削用量、生产率要求、现场的环境和条件等等。如条件允许，还应广泛收集国内外有关技术材料，制定出合理的工艺方案。零件加工工艺方案将决定组合机床的加工质量、生产率、总体布局和夹具结构等。指定工艺方案时，还要考虑下列几点基本原则： a）选择合适、可靠的工艺方案本科毕业设计说明书（论文）第 7 页共 30 页 b）粗、精加工要合理安排 c）工序集中原则 d）定位基准及夹紧点的选择原则在确定工艺方案的同时，也就大体上确定了组合机床的配置形式和结构方案。但还得考虑下列影响因素的影响。 a）加工精度的影响工件的加工精度要求，往往影响组合机床的配置形式和结构方案，例如，加工精度要求高时，应采用固定夹具的单工位组合机床，加工精度要求较低时，可采用移动夹具的多工位组合机床；工件各孔间的位置精度要求高时，应采用在同一工位上对各孔同时精加工的方法；工件各孔间同轴度要求较高时，应单独进行精加工等等。 b）工件结构状况的影响工件的形状、大小和加工部位的结构特点，对机床的结构方案也有一定的影响。例如，对于外形尺寸和重量较大的工件，一般采用固定夹具的单工位组合机床，对多工序的中小型零件，则宜采用移动夹具的多工位组合机床；对于大直径的深孔加工，宜采用具有刚性主轴的立式组合机床等等。 c）生产率的影响生产率往往是决定采用单工位组合机床、多工位组合机床还是组合机床自动线的重要因素。例如，从其他因素考虑应采用单工位组合机床，但由于满足不了生产率的要求，就不得不采用多工位组合机床，甚至自动线来进行加工。而在选择多工位组合机床时，还要考虑：工位数不超过 2且能满足生产率要求时，应选用移动工作台时组合机床；工位数超过 4个时才选用回转工作台或鼓轮式组合机床。 d）现场条件影响使用组合机床的现场条件对组合机床的结构方案也有一定的影响。使用单位刃磨刀具、维修、调整能力以及车间布置的情况，都将会影响组合机床的结构方案。根据被加工零件的具体要求和生产纲领的需要，相应的机床设计也有区别，综合各种情况，决定选用具有固定夹具的卧式单工位组合机床，如图：本科毕业设计说明书（论文）第 8 页共 30 页图式单工位组合机床单工位组合机床特别适用加工大、中型箱体类零件。在整个加工循环中，夹具和工件固定不动，通过动力部件使刀具从双面对工件进行加工。这类机床加工精度较高，但生产率低。根据对被加工零件的仔细分析和研究，决定采用左右两个主轴箱，在左主轴箱上钻八个孔，右主轴箱钻十四个孔，如图图轴箱但根据加工对象的不同，右箱和右盖的孔位置并不一致，而且有些孔的位置甚至相冲突，故在右箱体上不可以直接拍布八个钻头。在集合参考了一些书籍，决定对在右主轴箱上加工的十四个孔进行如下排布，如图科毕业设计说明书（论文）第 9 页共 30 页 5图传动轴 18带动主轴 1,2,3转动，传动轴 18带动 21，再由传动轴 21带动传动轴 22，再由传动轴 22带动主轴 4传动。这样在加工时即可以保证加工零件的技术要求，还提高了加工零件的效率。由于加工出来的孔全是通孔，加工完成后还要进行攻丝，即粗加工后还需进行精加工，一般情况下，在大批量生产时，应将粗、精加工工序分开，以利于保证加工精度和保持精加工机床的工作进度，但由于生产纲领要求，所设计的组合机床加工量为中批量，所以在能够保证加工质量的前提下，也可将粗、精加工集中在同一机床上进行，这样就可利于减少机床台数，提高经济效益。为了提高机床生产率，减少机床台数，要求尽量贯彻工序集中的原则。但是，工序集中程度过高会使机床结构复杂，调整使用不便，可靠性下降，并有可能由于切削负荷过大而引起工件变形，降低加工精度。在对于工序集中是否过度的问题上，我们经过了仔细的研究，大量的钻、镗孔工序则不宜集中在同一主轴箱上完成，因为钻孔和镗孔的直径及加工时所采用的转速都相差很大，会导致主轴箱的设计困难，且钻孔的轴向力会影响镗孔的精度。但由于在加工时，两边的钻头数量大致一致，所以钻孔的轴向力大致相等，不会对精度有很大的影响，对随后要设计的主轴箱没有太大的影响。在设计夹具时，严格遵照定位基准及夹紧点的选择原则，保证能迅速可靠的加工出精基准，保证各加工表面有足够的加工余量，并尽量使主要加工表面加工余量均匀，保证各加工表面与不加工表面之间的相互位置精度。同时必须考虑定位准确、夹紧可靠，夹具结构简单、操作方便。因此，应选择毛坯上平整、光洁，尺寸较大，没有浇注系统、冒口的不加工表面或加工余量小的表面做粗基准。由于加工的为箱体类零件，故采用“一面两孔”为定位基准。最后考虑到该组合机床加工时放置在可以进行大规模的加工的厂房中，再结合机床制造的最低成本，机床的传动系统为液压传动系统。 x 本科毕业设计说明书（论文）第 10 页共 30 页组合机床的夹具设计夹具是机床和工件之间的联结装置，可以使工件相对于机床或刀具获得正确位置。机床夹具的好坏将直接影响工件加工表面的位置精度，所以机床夹具设计是装备设计中一项重要的工作，是加工过程中最活跃的因素之一。机床夹具的基本组成组合机床夹具的组成 a）定位元件及定位装置 b）夹紧元件及夹紧装置 c）导向元件 d）对刀元件及定向元件 e）夹具体 f）其他元件及装置机床夹具的类型 a）按夹具的通用特性分 1）通用夹具一般不需要调整就可以适用于相当广泛的一类工件的加工，称为通用夹具。例如车床上的卡盘，铣床上的平口钳等。它们不仅广泛应用于单件小批量生产中，在大批量生产中也常采用。 2）专用夹具这类夹具是指专为某个零件的某一道工序专门设计的。专用夹具的设计和制造，工作量大，而且它的结构随着产品的更新而更新，因此，是一项周期长、投资较大的生产准备工作。 3）可调夹具可调夹具是指通过调节或更换装在通用夹具基础件上的某些可调或可换元件，达到能适应加工若干不同种类工件的一类夹具。在中小批量生产中，使用可调夹具往往会获得最佳的经济效益。 4）成组夹具成组夹具是根据成组加工工艺的原则，针对一组形状相近、工艺相似的零件而设计。也是具有通用基础件和可更换调整元件组成的夹具。本科毕业设计说明书（论文）第 11 页共 30 页 5）组合夹具这类夹具是由预先制造好的标准元件和部件，按照工序加工的要求组合装配起来的。使用完成可拆卸存放，其元件和部件可以重复使用。适用于新产品试制或小批量生产。但尺寸过小或过大的工件还没有相应的组合夹具标准件。位置精度要求过高的工作也不宜采用组合夹具。 6）随行夹具这是一类在自动线和柔性制造系统中使用的夹具。它既要完成工件的定位和夹紧，又要作为运载工具将工件在机床间进行输送，输送到下一道工序的机床后，随行夹具应在机床上准确地定位和可靠地夹紧。 b）按所使用的机床划分机床夹具也可按使用的机床来划分。如车床夹具、铣床夹具、镗床夹具、磨床夹具和钻床夹具等。工件的定位在制定工件的工艺规程时，已经初步考虑了加工工艺基准问题，有时还绘制了工序简图。设计夹具时原则上应该选择该工艺基准为定位基准。无论是工艺基准还是定位基准，均符合六点定位原理。六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。每个点都必须起到限制一个运动自由度的作用，而绝不能用一个以上的点来限制同一个自由度。因此，这六个点绝不能任意布置。在加工中，有时为了使定位元件帮助承受切削力、加劲力，为了保证一批工件进给长度一致，减少机床的调整和操作，常常会对无位置尺寸要求的自由度也加以限制，只要这种定位方案符合六点定位原理，是允许的，有时也是必要的 3。专用夹具设计步骤 a）明确设计任务与搜集设计资料 b）拟订夹具总体方案，绘制结构草图 1）确定工件的定位方案，计算定位误差。 2）确定刀具的对刀或导向方式。 3）确定夹具的夹紧方案，计算夹紧力。 4）确定夹具其他部分的结构方案。 5）确定夹具体结构形式和夹具的总体结构。本科毕业设计说明书（论文）第 12 页共 30 页根据夹具设计原理，进行各部分和总体的结构方案设计，最后绘出夹具结构草图。为了便于分析比较，应多考虑几个总体结构方案，分别绘出结构草图，从中选择最佳方案。 c）绘制夹具总装配图 d）绘制夹具零件图夹具的具体设计按照设计步骤所要求的进行计算分析，工件定位采用一面两孔进行定位，进行自由度计算，“一面”的采取可以限制 3个自由度，“两孔”也可以可以限制 3个自由度，两者自由度相加为 3+3=6，不超过最大自由度限制，符合工件定位的六点定位原理。首先进行夹具体设计，考虑到机床为卧式机床，设置的夹具体应树直放置在基座上，通过参考有关的夹具系列的书籍，选用如此形状的夹具体，如图图具体选定两孔为定位基准孔，安装工件时，将工件的基准孔插入安装在夹具体上的导柱上，再用四个移动座固定。具体的夹具如图本科毕业设计说明书（论文）第 13 页共 30 页图体夹具图 “三图一卡”的编制编制“三图一卡”的工作内容包括：绘制被加工零件图、加工示意图、机床联系尺寸图，编制生产率计算卡。“三图一卡”是组合机床总体方案的具体表现。 a）被加工零件工序图被加工零件工序图是根据选定的工艺方案，表明零件形状、尺寸、硬度、以及在所设计的组合机床上完成的工艺内容和所采用的定位基准、夹压点的图纸。而且同时它也是组合机床设计的主要依据，也是制造、验收和调整机床的重要技术条件。 b）加工示意图加工示意图是被加工零件工艺方案在图样上的反映，表示被加工零件在机床上是加工过程，刀具的布置以及工件、夹具、刀具的相对位置关系，机床的工作行程以及工作循环等，是刀具、夹具、多轴箱、电气和液压系统设计选择动力部件的主要依据，是整台组合机床布局形式的原始要求，也是调整机床和刀具所必须的重要技术文件。在绘制加工示意图之前要进行一些相关的计算，主要从下面的几点来进行考虑： 1）刀具的选择 2）导向套的选择 3）切削用量的初定 4）切削转矩、轴向力和切削功率 5）计算主轴直径 6）刀具接杆的选取 7）确定加工示意图的联系尺寸 8）工作进给长度的确定 9）绘制加工示意图的注意事项本科毕业设计说明书（论文）第 14 页共 30 页 c）机床联系尺寸图机床联系尺寸图是用来表示机床的配置形式、机床各部件之间相对位置关系和运动关系的总体布局图。它是进行多轴箱、夹具等专用部件设计的重要依据。 1）选用动力部件包括滑台的选用和动力箱的选用通常，根据滑台的驱动方式、所需进给力、进给速度、最大行程长度和加工精度等因素来选用合适的滑台。驱动方式的确定，确定轴向进给力，确定进给速度，确定滑台行程，精度的选择动力箱主要依据多轴箱所需的电动机功率选用。多轴箱所需的电动机功率为：（当某一规格的动力部件的功率或进给力不能满足要求，但又相差不大时，不要轻易选用大一规格的动力部件，而应根据具体情况适当降低切削用量，或将刀具错开顺序加工，以降低功率和进给力。 2）确定装料高度 3）确定夹具轮廓尺寸工件的尺寸和形状是确定夹具底座尺寸的基本依据。确定夹具底座尺寸时应考虑工件的定位件、夹紧机构、刀杆导向装置的需求空间，并应满足排屑和安装的需要。一般情况下，加工示意图中已确定工件至导向套的距离和导向套的尺寸。夹具体底座高度应依据装料高度、夹具大小和中间底座高度而定，并充分考虑中间底座刚度，以便于布置定位元件和设置加紧机构，便于排屑为原则。 4）中间底座轮廓尺寸中间底座的轮廓尺寸要满足夹具在其上面联接安装的需要。中间底座长度尺寸根据所选用动力部件及配套部件的位置关系确定。同时应考虑多轴箱处于终了位置时，多轴箱与夹具体之间应有适当距离，以便机床调整、维修。 5）确定多轴箱轮廓尺寸 d）生产率计算卡生产率计算卡是反映所设计机床的工作循环过程、动作时间、切削用量、生产率、负荷率等的技术文件。通过生产率计算率计算卡，可以分析所拟定的方案是否满足用户对生产率及负荷率的要求。机床的生产率 /h）按下式计算 0/60/（（本科毕业设计说明书（论文）第 15 页共 30 页式中件工时（ ,包括动力部件工作进给和死挡铁停留时间即 2/ （ 3 组合机床主轴箱的设计多轴箱的功用及分类多轴箱是组合机床的重要部件。根据加工示意图所确定的工件加工孔数和配置、切削用量和主轴类型而设计，由通用零件组成。能将动力箱的动力，传递给主轴，使之按要求的转速和转向旋转，提供切削动力。多轴箱与动力箱一起安装于进给滑台上，可完成钻、扩、铰、镗孔等加工工序。多轴箱分为通用多轴箱和专用多轴箱两大类。专用多轴箱根据被加工工件的特点及其加工工艺要求进行设计。专用多轴箱基本上由专用零件组成，采用不需导向装置的刚性主轴来保证加工孔的位置精度。通用多轴箱按专用要求设计，由通用零件及少量专用零件组成，采用非刚性主轴，加工时，需由导向装置引导刀具来保证被加工孔的位置精度。动力部件（动力头或动力滑台）是通过主轴箱和被加工零件发生关系的，具体的说，主轴箱是使各主轴获得一定的位置和转速的。主轴的位置决定于被加工零件上的孔的具体位置；而通过按照一定速比布置在主轴箱里的传动齿轮将运动由驱动箱（减速箱输出轴或电机轴）传到主轴上，从而使主轴获得预定的转速。主轴箱通常安装在动力头（或减速箱）上，也可固定在滑台或床身上。其具体结构取决于被加工零件上的孔的数量、形状和分布位置，以及被加工零件的数量。由于被加工零件上的孔的相互位置、大小尺寸和数量的不同，要使主轴箱全部通用化是不可能的。因此，主轴箱作为一个部件来说，不是通用部件，而仅是按照零件加以分类，实现主轴箱零件的通用化。如主轴箱的箱体和前、后盖是按轮廓尺寸和外形分类的，以保证铸件的通用化；主轴是按用途分类的，分为钻孔、镗孔和攻丝用的几种；齿轮则按模数 M、齿数过这些方法，使得主轴箱零件几乎全部通用化，从而可以采用这些通用化的零件配置成各种不同结构型式的主轴箱 4。本科毕业设计说明书（论文）第 16 页共 30 页多轴箱的通用零件多轴箱通用零件的编号方法如图图编号中的组号分别用 1、 2、 3和 4表示箱体类、主轴类、传动轴类和齿轮类零件；顺序号和零件顺序号表示的内容随类别号和小组号的不同而不同。 a）通用箱体类零件通用箱体类零件包括多轴箱箱体、前盖、后盖、上盖和侧盖。多轴箱后盖与动力箱的结合面上联接螺孔、定位销孔的大小、位置应与动力箱联系尺寸相适应。 b）通用轴类零件 1）通用主轴通用主轴分为钻削类和攻螺纹类两种主轴。钻削类主轴采用两端轴向定位方式，按支撑形式可分为圆锥滚子主轴，滚针轴承主轴，滚珠轴承主轴三种。圆锥滚子轴承主轴，前后支撑均为圆锥滚子轴承，可承受较大的径向力和轴向力，轴承数量少，结构简单、装配调整方便，广泛用于扩、镗、铰孔和攻螺纹工序。滚珠轴承主轴，前支承为向心球轴承和推力球轴承的前边，承受的轴向力大，适用于钻孔工序。滚针轴承主轴，前后支承均为无内圈滚针轴承和推力球轴承，径向尺寸小。使用与主轴间距较小的多轴箱。根据与刀具的连接方式 2）通用传动轴常用的通用传动轴按用途和支承形式可分为圆锥滚子轴承传动轴、滚针轴承本科毕业设计说明书（论文）第 17 页共 30 页和推力球轴承、润滑泵轴、手柄轴四种。 3）通用齿轮 4）润滑泵 5）其他通用零件组合机床主轴箱的种类主轴箱可以分成通用的和专用的两大类。通用主轴箱的设计、制造和装配，基本上是采用标准的零件和部件，如齿轮、主轴、传动轴、隔套、轴承、箱体、前盖、后盖和润滑部件等。专用主轴箱的设计、制造和装配，基本上则是采用专用的零件，有时也采用一系列的标准的零件和部件等。 a）通用主轴箱 1）钻镗类主轴箱该类主轴箱结构是标准的，组成主轴箱的零件大部分是通用零件，所以人们通常把这种主轴箱称为通用主轴箱。 2）攻丝类主轴箱这种主轴箱上安装攻丝用的行程控制机构，对于主轴数量较多的攻丝主轴箱，还应考虑安装制动器，以保证攻丝返回原位时获得准确的位置和规定的攻丝深度。这种主轴箱结构也是标准的。 b）专用主轴箱 1）具有刚性主轴的主轴箱这种主轴箱主要用于不带导向时的镗孔。其结构是专用的，有各种不同的形式，结构上的特点是设计这种主轴箱时，轴承的选择和布置要保证主轴具有足够的刚性，这样才能保证孔精度。 2）铣削主轴箱这种主轴箱用来完成铣削加工，其结构也是专用的，它的轴承结构和刚性主轴轴承是相似的。 3）可调主轴箱这种主轴箱上的主轴位置是可调的，以适合多品种加工的需要。所采用的零件大部分是专用的 56。主轴结构形式的选择主轴结构形式由零件加工工艺决定，并应考虑主轴的工作条件和受力情况。轴承形式是主轴部件结构的主要特征，如进行钻削加工的主轴，轴向切削力较大，最好用推力球轴承承受轴向力，而用向心力轴承承受径向力。又因钻削时轴向力是单向的，因此推力球轴承在主轴前端安排即可。进行镗削加工的主轴，轴向切削力小，但不能本科毕业设计说明书（论文）第 18 页共 30 页忽略。有时由于工艺要求，主轴进退都要切削，两个方向都有切削力，一般选用前后支撑均为圆锥滚子轴承的主轴结构。这种轴承可承受较大的轴向力和径向力，且结构简单，轴承个数少，装配调整很方便，广泛用于扩孔、镗孔、铰孔、攻丝等加工，上述两种主轴结构的径向尺寸较大，如主轴孔间距较小，只好用滚针轴承和推力球轴承组成前后支承，此种结构无论架构刚度、轴承本身精度和装配工艺性都较差，除非必要，一般最好不选用。主轴结构型式的选择，除了轴承外，还应考虑轴头结构。攻丝主轴因靠模杆在主轴孔内作轴向运动，为获得良好的导向性，一般采用双键结构，轴向不定位。主轴直径和齿轮模数的选择初定主轴直径一般在编制“三图一卡”时进行的。传动轴直径可以参考主轴直径大小初步确定，也可以用下式估算 M（ 30 * （式中： P齿轮传递功率（ Z一对齿轮中小齿轮齿数； N小齿轮的转数（ r/ 目前大型组合机床通用多轴箱中常用的齿轮模数有 2、 3、 4等几种，为了方便组织生产，在同一多轴箱中齿轮模数最好不多于两种。主轴箱的动力计算及动力箱的选择多轴箱所需的功率，应等于切削功率、空载消耗功率成正比的附加之和，即：（式中：多轴箱总功率；各主轴切削功率的总和；各轴空载消耗功率的总和；各轴附加功率的总和。传动系统确定前可按照下式初步计算多轴箱所需功率本科毕业设计说明书（论文）第 19 页共 30 页切p （中：各主轴切削功率的总和；组合机床多轴箱传动功率。加工黑色金属时取 =加工有色金属时取 =主轴轴书数较多，传动复杂时取小值，反之取大值。根据公式：切削功率 P 1000* 1000 43* 本次设计中取所以切p= 根据上面的计算得到主轴箱功率选择电动机和动力箱。查表得，选择动力箱型号为动机功率为动机转速为 1420转 /分，驱动轴转速为 785转 /分，驱动轴直径为 30动轴外伸长为 45动轴高度为 125力箱公称尺寸为 320度为 320度为 250度为 320动机型号为分布形式组合机床加工的零件是多种多样的，结构也各不相同，但零件上孔的分布大体可归纳为几种类型。所以，多轴箱中主轴的分布也可以分为下列几种类型： a）同心圆分布 b）直线分布 c）任意分布在设计中尽可能使之形成同心圆分布，用同一根中间传动轴带多根主轴。传动系统的设计多轴箱的传动系统设计，就是通过一定的传动链把动力箱输出轴（亦称多轴箱驱动轴）传进来的动力和转速按要求分配到各主轴。传动系列设计的好坏，将直接影响多轴箱的质量、通用化程度、设计和制造工作量的大小及成本的高低。设计传动系统，应在保证主轴强度、刚度、转速和转向的前提下，力求使主要传动件（主轴、传动轴、齿轮等）的规格少，数量少，体积小；因此，在设计本科毕业设计说明书（论文）第 20 页共 30 页传动系统时，要注意下面几点： a）尽量用一根中间传动轴带动多根主轴。当齿轮啮合中心不符合标准时，可用变为齿轮或略变传动比的方法解决。 b）一般情况下，尽量不采用主轴带动主轴的方案，因为这会增加主动主轴的负荷。如遇到主轴分布密集而切削负荷又不大时，为了减少中间轴，也可用一根主轴带动 1 2 根或更多主轴的传动方案。 c）为使结构紧凑，多轴箱体内的齿轮传动副的最佳传动比为 1 多轴箱后盖内的第四排（或第五排）齿轮，根据需要，其传动比可以去大一些，但一般不超过 3 d）根据转速与转矩成反比的道
