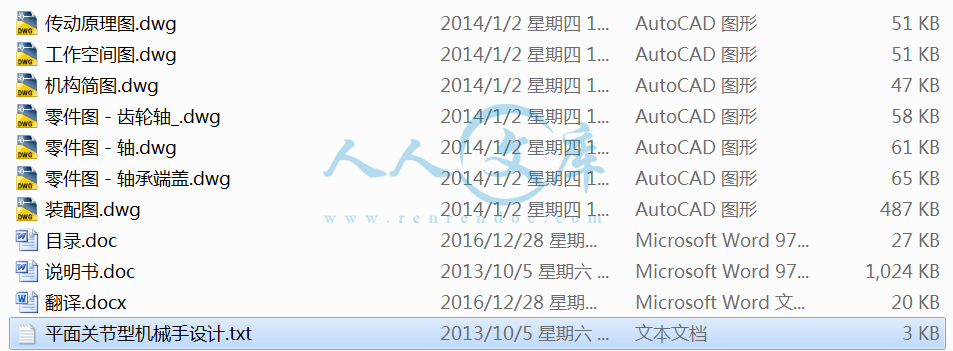

0255-平面关节型机械手设计【全套7张CAD图】.zip
0255-平面关节型机械手设计【全套7张CAD图】
说明书.doc---(点击预览)
翻译.docx---(点击预览)
目录.doc---(点击预览)
平面关节型机械手设计.txt---(点击预览)
传动原理图.dwg
工作空间图.dwg
机构简图.dwg
装配图.dwg

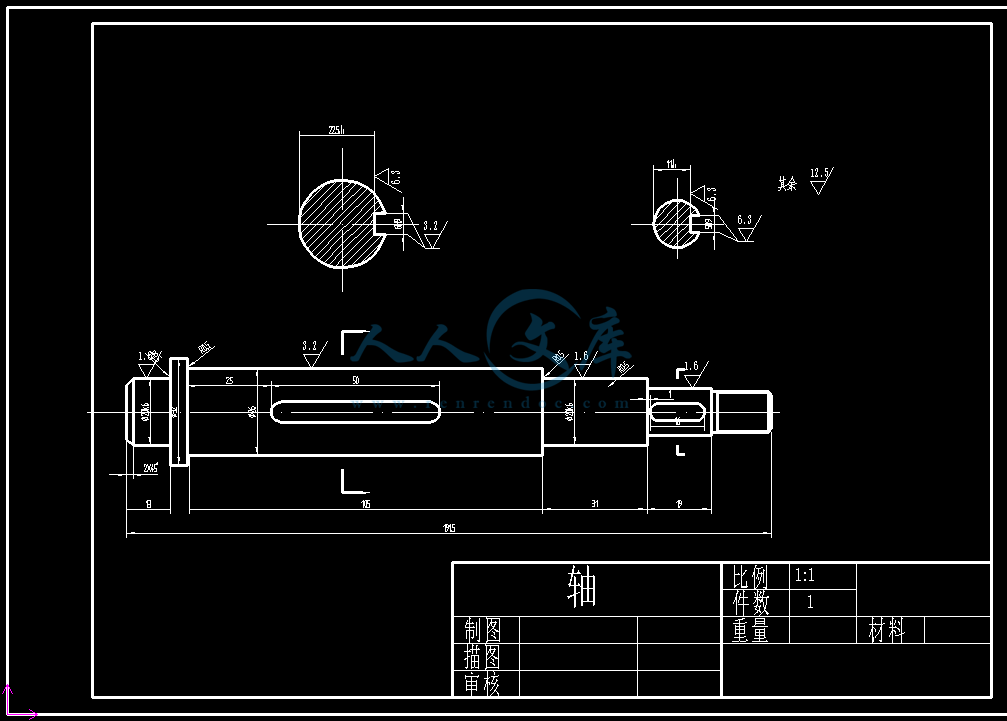

零件图-轴.dwg
零件图-轴承端盖.dwg
零件图-齿轮轴_.dwg
压缩包内文档预览:(预览前20页/共22页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:962943    类型:共享资源    大小:1.26MB    格式:ZIP    上传时间:2016-12-28 上传人:hon****an IP属地:江苏
30
积分
关 键 词:
平面 关节 机械手 设计 全套 cad
资源描述:


目录


设计要求…………………………………………………1

摘要………………………………………………………2

第1章 总体设计……………………………………… 2

第2章 手指设计……………………………………… 4

第3章 移动关节设计………………………………… 6

第4章 小臂设计……………………………………… 8

第5章 大臂设计………………………………………12

第6章 机身设计………………………………………16

翻译…………………………………………………… 17

鸣谢…………………………………………………… 22

参考文献……………………………………………… 22

    成绩评定……………………………………………… 23




设计要求

一、 通过设计平面关节型机械手,培养综合运用所学知识,分析问题和解决问题的能力。

有关资料:上下料搬运机械手,3个自由度,平面关节型;需要搬运的工件:环类零件,内孔直径50mm;高150mm,厚10mm,(只能从内孔夹持工件),材料40钢,将工件从一条输送线搬运到与之平行的另一条输送线上,(两输送线距离为2.5m,高度差0.4m)。

要求:设计方案和计算正确,叙述清楚,图纸符合规范。翻译一篇有关外文资料。

二、 图纸:

1.机械手机构简图

2.工作空间投影图

3.机械手传动原理图

4.机械手装配图

5.零件图

三、 实习:

1.本校机械实验室组装各类机械手模型。

2.学习工业机械人设计方面知识。

四、 参考书:

1. 《工业机器人设计》 周伯英 机械工业出版社

2. 《机器人机械设计》 龚振帮 电子工业出版社

3. 《机构设计》 (日)藤森洋三 机械工业出版社

4. 《机械手图册》(日)加藤一郎 上海科技出版社

5. 《机械设计图册》(5)成大先 化学工业出版社

五、 进度:

3月24日到4月25日  实习,拟订设计方案

4月264日到5月3日  机械手传动原理图

5月4日到5月17日  机械手装配图

5月18日到5月24日  零件图

5月25日到6月1日  写说明书

平面关节型机械手设计

99机制5班,99121521,刘祖涛

指导教师 李作全

[摘要] 平面关节型机械手采用两个回转关节和一个移动关节;两个回转关节控制前后左右运动,而移动关节则实现上下运动,其工作空间如工作空间图,它的纵截面为矩形的回转体,纵截面高为移动关节的行程长,两回转关节转角的大小决定回转体截面的大小、形状。


第1章 机械手总体设计

工业机械手是一种模仿人手部分动作,按照预先设定的程序,轨迹或其他要求,实现抓取、搬运工件或操作工具的自动化装置。它在二十世纪五十年代就已用于生产,是在自动上下料机构的基础上发展起来的一种机械装置,开始主要用来实现自动上下料和搬运工件,完成单机自动化和生产线自动化,随着应用范围的不段扩大,现在用来夹持工具和完成一定的作业。实践证明它可以代替人手的繁重劳动,减轻工人的劳动强度,改善劳动条件,提高劳动生产率。

平面关节型机器人又称SCARA型装配机器人,是Selective Compliance Assembly Robot Arm的缩写,意思是具有选择柔顺性的装配机器人手臂。在水平方向有柔顺性,在垂直方向有较大的刚性。它结构简单,动作灵活,多用于装配作业中,特别适合小规格零件的插接装配,如在电子工业零件的插接、装配中应用广泛。

总体设计的任务:包括进行机械手的运动设计,确定主要工作参数,选择驱动系统和电控系统,整体结构设计,最后绘出方案草图。


1.1 主要技术参数见表1-1

表1-1

机械手类型 平面关节型

抓取重量 2.2Kg

自由度 3个(2个回转1个移动)

大臂 长700mm,回转运动,回转角240,步进电机驱动 单片机控制

小臂 长600mm,回转运动,回转角240,步进电机驱动 单片机控制

移动关节 气缸驱动 行程开关控制

手指 气缸驱动 行程开关控制


1.2 结构特点如下图:
