关 键 词：

cqm6132 主轴 轴承 加工 工艺 夹具 设计 机械 毕业设计 论文 a1320

资源描述：

文档包括:

说明书一份。35页，11600字。

工序卡一张。

工艺卡一张。

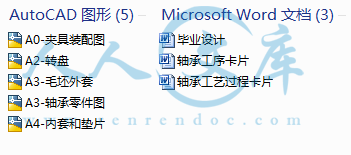

图纸共5张，如下所示

A0-夹具装配图.dwg

A2-转盘.dwg

A3-毛坯外套.dwg

A3-轴承零件图.dwg

A4-内套和垫片.dwg

内容简介：

四川理工学院 机械加工工序卡片 产品型号 （部）件图号 计者： 产品名称 车床 零（部）件名称 主轴前轴承 共 1 页 第 1 页 车间 工序号 工序名称 材料牌号 机 加 8 镗油槽 15 毛坯种类 毛坯外型尺寸 每毛坯可制件数 每台件数 锻 104 111 设备名称 设备型号 设备编号 同时加工件数 车床 夹具编号 夹具名称 切削液 工位器具编号 工位器具名称 工序工时 准终 单件 工步号 工 步 内 容 工艺装备 （含：刀具、量具、专用 工具） 主轴转速 r/ 切削速度 m/给量 mm/r 切削深度 给次数 工 步 工 时 1 车内锥孔 三圆弧油槽 圆车刀 、 50 游标卡尺 500 120 机动 辅助 四川理工学院 机械加工工艺过程卡片 产品型号 零（部）件图号 共 页 产品名称 车床 零（部）件名称 主轴前轴承 第 页 材料牌号 35 毛坯种类 锻件 毛坯外型尺寸 每毛坯可制件数 每 台 件 数 备 注 工序号 工序名称 工 序 内 容 车间 工段 设 备 工 艺 装 备 工 时 准终 单件 0 锻 锻造 锻造 1 车 粗车端面、粗、半精车 1： 20 内锥孔 机加 圆、内孔车刀， 50 游标卡尺 2 车 粗车外圆 105 5h ， 圆环槽 100 ， 机加 圆 、切槽 车刀， 50 游标卡尺 3 热 回火 机加 4 装入衬套 机加 5 车 粗、半精车、精车内锥孔，精车端面，倒内角，倒角 机加 圆、内孔车 刀， 50 游标卡尺 1 45。 ，车油槽深 6 车 半精车 105 5h 、圆环槽 100 ，半精车、精车 ， 机加 圆、切槽车刀， 0 螺 车退刀槽 4 2，车螺纹 2 车刀 ， 50 游标卡尺， 螺纹塞规 7 磨 磨 105 5h 机加 50 游标卡尺 8 镗 镗三内圆锥弧面 机加 夹具， 孔车刀 9 铣 铣槽 12 6 机加 18铣刀 6， 50 游标卡尺 10 钻 钻、扩、铰圆环槽三孔 ，
