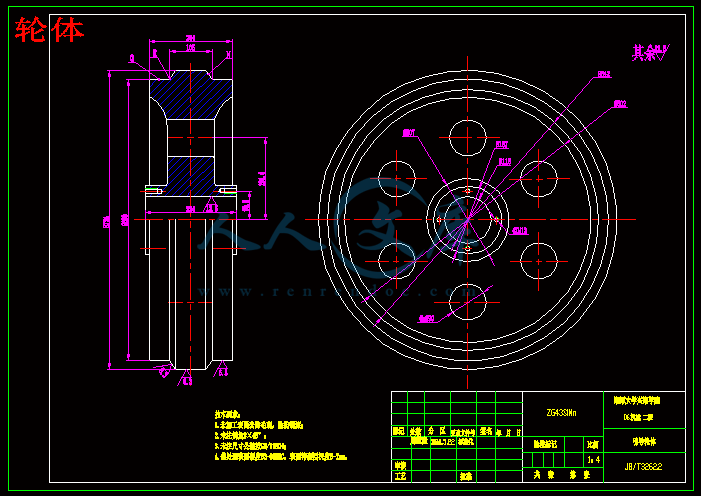

引导轮堵板.dwg

引导轮装配图.dwg

引导轮轴.dwg

支重轮轮体.dwg

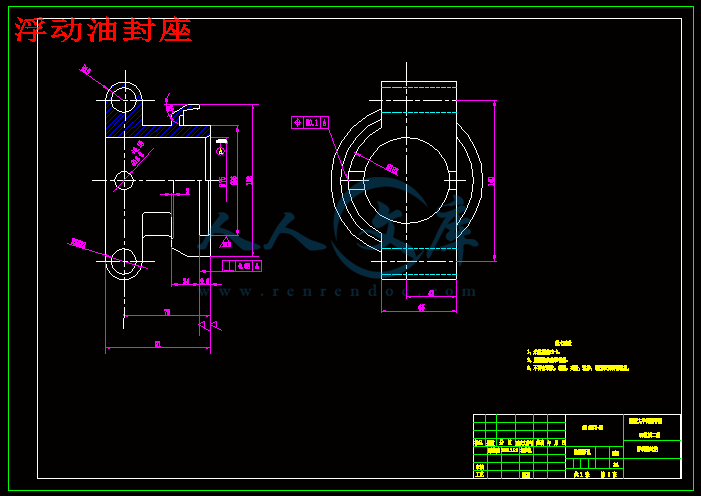

浮动油封座.dwg

轮体.dwg

轴.dwg

轴套.dwg

压缩包内文档预览：(预览前20页/共33页)

编号：969126 类型：共享资源大小：1.39MB 格式：RAR 上传时间：2017-01-03 上传人：上*** IP属地：江苏

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 45吨旋挖钻机底盘支重轮引导轮挖钻机底盘 45吨旋挖钻机底盘支重轮与引导轮的设计 cad图纸毕业论文

资源描述：

45吨旋挖钻机底盘支重轮与引导轮的设计

23页 9600字数+论文说明书+9张CAD图纸【详情如下】











45吨旋挖钻机底盘支重轮与引导轮的设计说明书.doc

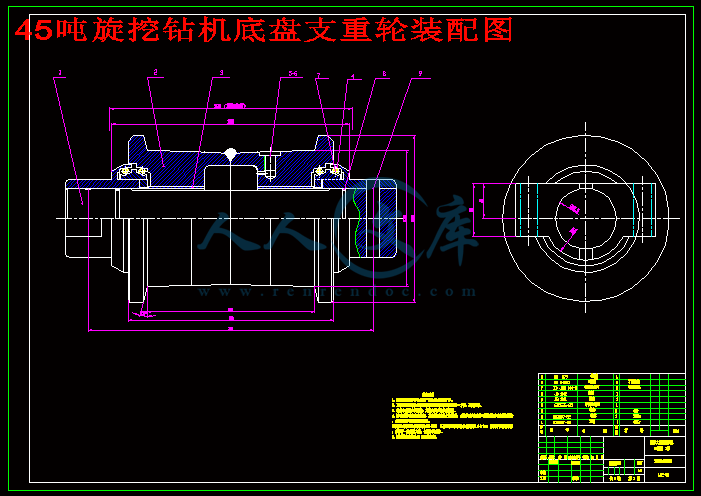

45吨旋挖钻机底盘支重轮装配图.dwg

引导轮堵板.dwg

引导轮装配图.dwg

引导轮轴.dwg

支重轮轮体.dwg

浮动油封座.dwg

轮体.dwg

轴.dwg

轴套.dwg

第一章绪论 4

1.1 旋挖钻机结构简介 4

1.2 旋挖钻机的现状与发展趋势 4

1.2.1现状 4

1.2.2 趋势 5

1.3 支重轮与引导轮的简述 6

1.4本设计的主要内容及组织安排 7

第二章支重轮、引导轮的结构设计与工作原理 8

2.1支重轮的结构形式与工作原理 8

2.2引导轮的结构形式与工作原理 8

第三章履带行走装置参数确定 9

3.1履带基本参数设计计算 9

3.2运行阻力计算 10

3.3履带运行的内阻力计算 11

3.4履带行走装置牵引力验算 13

3.5附着力验算 14

第四章履带行走装置结构设计 15

4.1支重轮的结构设计 15

4.2引导轮的结构设计 16

第五章 PRO/E简介及支重轮与引导轮的三维视图 17

5.1 Pro/E简介 17

5.2支重轮与引导轮的建模 18

5.2.1支重轮的Pro/E建模 18

5.2.2引导轮的Pro/E建模 20

5.3 本章小结 21

第六章结论 22

参考文献 23

45吨旋挖钻机底盘支重轮与引导轮的设计

摘要:旋挖钻机是工程钻机行业的一个重要门类，是现代工程建设施工中不可缺少的大型设备之一。支重轮、引导轮作为整车底盘的重要部件，其设计和制造质量直接关系着整机安全。因此对支重轮、引导轮的设计研究及结构优化是非常必要和有实际意义的。本文以三一SR150全液压旋挖钻机为参考，对旋挖钻机的支重轮及引导轮进行设计。

本次设计主要对旋挖钻机的支重轮与引导轮的设计。首先选定履带型号B型从而来选择支重轮、引导轮的型号，再进一步对支重轮与引导轮的结构设计、以及其各参数的确定，最后完成其PRO/E三维建模，并对模型进行干涉检测，以确定其结构的合理性和进行优化设计。

关键词: 旋挖钻机；支重轮；引导轮；

Fouty-five tons of the roating drill chassis roller

and guide wheel design

Abstract：The rotating drill rig is one of important engineering industry, modern engineering construction categories in construction of large equipment is one of the indispensable. Roller, guide wheel as an important component of the vehicle chassis, its design and manufacturing quality direct relation with the safety. So on roller, guide wheel design and structure optimization is very necessary and practical. Based on the SR150 trinity hydraulic the rotating drill for reference to the rotating drill, the supporting roller and guide wheel design.

The design of the rotating drill of roller and guide wheel design. First choose crawler model-b type to choose roller, guide wheel model, further to roller and guide wheel structure design, and its parameters determination, and finally finished the PRO/E, and 3d modeling of interference model test, the rationality of the structure and optimization design。

Keyword：Rotary Drilling Rig ，Roller, Guide wheel。

第一章绪论

1.1 旋挖钻机结构简介

旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械，有装机功率大、输出扭矩大、轴向压力大、机动灵活、施工效率高等特点，适应我国大部分地区的土壤地质条件。该类钻机配合不同钻具,适用于干式（短螺旋）或湿式（回转斗）及岩层（岩心钻）的成孔作业,还可配挂长螺旋钻、地下连续墙抓斗、振动桩锤等，实现多种功能。旋挖钻机的额定功率一般为125～450kW，动力输出扭矩为120～400kN?m，最大成孔直径可达1.5～4m，最大成孔深度为60～90m，可以满足各类大型基础施工的要求。该类钻机一般采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆、带有垂直度自动检测调整、孔深数码显示等，整机操纵一般采用液压先导控制、负荷传感,具有操作轻便、舒适等特点。主、副两个卷扬可适用于工地多种情况的需要，它广泛应用于铁路、公路桥梁、市政建设、高层建筑等地基础钻孔灌注桩工程。

1.2 旋挖钻机的现状与发展趋势

1.2.1 现状

旋挖钻机在二战以前首先在美国卡尔维尔特公司问世，二战之后在欧洲得到发展，1948年意大利迈特公司首先开始研制，接着意大利、德国开始发展，到了70～80年代在日本得到快速发展，当时日本称之为回转斗成桩，也叫阿司特利工法（EarthDriII），在德国、日本这类工法相当普遍。我国在80年代初从日本引进过工作装置，配装在KH-125型履带起重机上。1984年，天津探矿机械厂引进美国RDI公司的旋挖钻机并进行消化吸收。1987年在北京展览馆首次展出了意大利土力公司（SOILMEC）产品，1988年北京城建机械厂根据土力公司的样机开发了1.5m直径的履带起重机附着式旋挖钻机。

5.3本章小结

本章简单介绍了支重轮与引导轮的三维Pro/E视图、以及Pro/E简介，着重于进一步对支重轮与引导轮结构形式的表达，使读者更能清楚地了解其结构，从而对支重轮、引导轮的深入研究以及对其结构的优化设计做了有利的前提条件，为以后打下了良好基础。

第六章结论

本文对旋挖钻机的现状及发展趋势作了充分分析，了解了支重轮、引导轮的结构形式及组成，并对其做了结构尺寸设计及履带行走装置行走受力分析和详细计算。本设计是以三一SR150旋挖钻机为参考进行设计，现将主要工作和进展总结如下：

（1）本文分析了支重轮、引导轮的结构形式及其分类、特点和工作原理，并对履带行走装置的牵引力进行了详细的分析和计算，符合实际能应用于实际当中。

（2）第四章详细介绍了支重轮、引导轮的结构设计，并参照国标且确定了各轮的结构尺寸、组成部分及各种参数及技术要求。

（3）最后对支重轮、引导轮进行三维建模进一步了解其结构形式，并简单介绍的Pro/E。

通过这次毕业设计不仅使我掌握了对各类软件的使用，而且还很好的对以前所学的各类知识做了系统的复习与加深，并对工程设计的流程有了一定的了解。

通过对支重轮、引导轮的设计与计算，让我了解了履带行走装置的行驶原理，并对整机的结构及工作情况有了初步的认识。同时在结束之际我很感谢指导老师-周友行以及研究生助教-姚小海对我的指导与帮助，让我在这次毕业设计中学到了许多从来没有学到的东西，另外还有其他同组同学的协助与帮忙。

参考文献

[1]周建钊主编.底盘结构与原理[M]. 北京：国防工业出版社. 2006.5

[2]孔德文等.液压挖掘机[M]. 北京：化学工业出版社. 2007.1

[3]赵克利等.底盘结构与设计[M]. 北京：化学工业出版社.2007.1

[4]濮良贵，纪名刚.机械设计（第七版）[M].北京：西北工业大学机械原理及机械零件教研室，高等教育出版社，2000．

[5]哈尔滨工业大学理论力学教研室.理论力学[M]. 北京：高等教育出版，2002.

[6]朱张校.工程材料（第三版）[M].北京：清华大学出版社，2001

[7]朱冬梅.画法几何及机械制图第五版[M].北京：高等教育出版社，2000.12．

[8]张凤山，静永臣.大宇挖掘机构造与维修程[M].北京：人民邮电出版社，2007.

[9]同济大学.液压挖掘机[M]北京：中国建筑工业出版社，1986.

[10]GB/T9139.2-1996,液压挖掘机技术条件.北京：中国标准出版社. 2009.4

[11]GB/T9140-1996，液压挖掘机结构与性能. 北京：中国标准出版社. 2009.4

[12]JB/T59-1999,液压挖掘机支重轮. 北京：中国标准出版社.2009.4

[13]JB/T2602-2001，组合式履带总成.北京：机械科学研究院. 2009.4

[14]JB/T2983.22001，履带式推土机总成. 北京：机械科学研究院.2009.4

[15]孙恒，陈作模.机械原理（第六版）[M].北京：高等教育出版社，2001.

[16]汪宁智.回转支承及其连接螺栓的选型计算[J].工程机械,1987
