关 键 词：

安全帽 注塑 模具设计 三维 造型 设计 抽芯 机械 毕业设计 论文 a3411

资源描述：

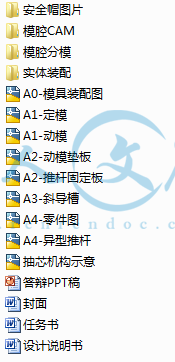

文档包括:

说明书一份。27页，12600字。

任务书一份。

答辩稿PPT一份。

图纸共8张，如下所示

A0-模具装配图.dwg

A1-动模.dwg

A1-定模.dwg

A2-动模垫板.dwg

A2-推杆固定板.dwg

A3-斜导槽.dwg

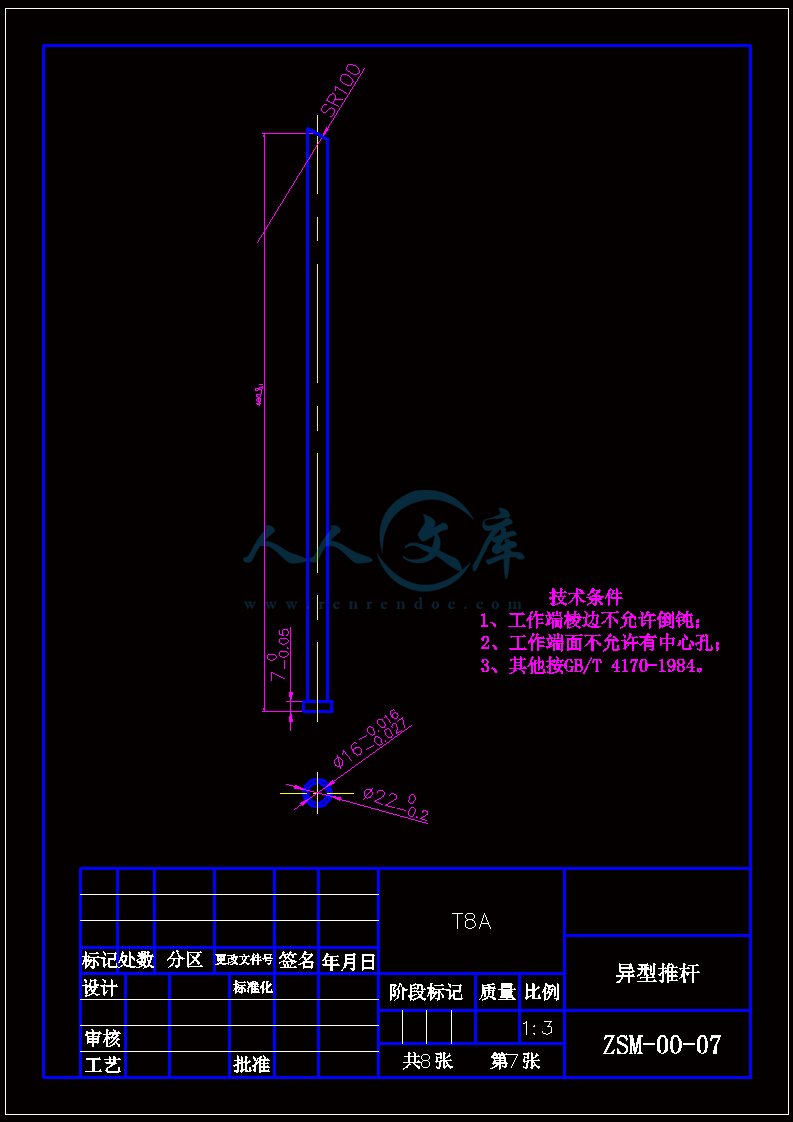

A4-异型推杆.dwg

A4-零件图.dwg

内容简介：

模具设计任务书 毕业论文（设计）任务的内容和要求 （包括原始数据、技术要求、工作要求） 一、设计题目： 二、设计依据： 1、生产纲领：大批量生产 2、产品零件图 3、国家有关注射模具设计标准 三、设计要求： 一）成形的模具能自动脱模 1、 选择所用注射机 2、 合理选择总体设计方案，在满足生产效率的条件下，力求结构设计简单紧凑，工艺性好、经济性好。 3、 为了经济地生产注射模具，要熟悉国家有关标准，尽量选用标准零部件，或利用大量已被加工至接近合格尺寸的标准零部件。 4、 对模具总体设计中所涉及到非标准零件要进行适当设计。 二）模腔的计算机辅助设计 /制造 1、用三维 件构建零件的实体模型 要求所构建的模型美观、无错误。 2、合理选择分模面，对所构建的模型正确分模。 3、 件对上下模型腔进行铣削模拟加工，生成刀具路径。 需确保所生成的刀具路径能完善地加工出上下模腔，不允许有粗劣的刀路，保证一定的加工精度。 要求：（ 1）较好地构建加工辅助线、面。 （ 2）确定合理的粗、精加工工序数。 （ 3）对每道加工工序，正确地选择加工方法，并正确地选择刀具和加工参数，如刀具半径、刀具转速 、进给速度、走刀刀距、走刀方向、切削深度等。 （ 4）查看刀具路径，能从中发现三维造型或加工中的错误，并进行修正。 4、 对所生成的刀具路径进行模拟仿真。 5、 对刀具路径进行后置处理，生成 件。 图纸内容及张数 产品零件图 1 张 模具总体装配图 1 张 凹、凸模零件图 1 张 非标准零件图 若干张 补充零件加工图 若干张 实物内容及要求 无 其 他 1、设计说明书（ 10000 字左右） 1 份 2、零件和整体模具的三维 腔 工程序的电子文件 1 套 3、总设计图纸两张左右零号图 参考文献 1.塑料模具设计 机械工业出版社 2.模具标准应用手册 机械工业出版社 3.实用塑料注射模设计与制造 机械工业出版社 4.模具设计与制造简明手册 上海科技出版社 5.注射成型模具设计 108 例 中国轻工业出版社 6.机械零件设计手册 冶金工业出版社 7.机械设 计手册 化学工业出版社 8.模具技术 上海交通大学出版社 9. 造工程师用户手册 北京北航海尔软件有限公司 维电子图板使用案例教程 机械工业出版社 毕业论文（设计）进度计划 起讫日期 工 作 内 容 备注 研、资料收集、熟悉设计任务、绘制产品零件图 具总体结构方案设计 具具体数据的设计计算 计模具总体装配图和非标准零件图 用三维辅助设计软件进行产品零件设计 动生成模型型腔及型芯，使用 件进行仿真加工
