BM-4010PD万达载货汽车后驱动桥的设计【6张CAD图纸+毕业论文+开题报告+任务书】

BM-4010PD万达载货汽车后驱动桥的设计

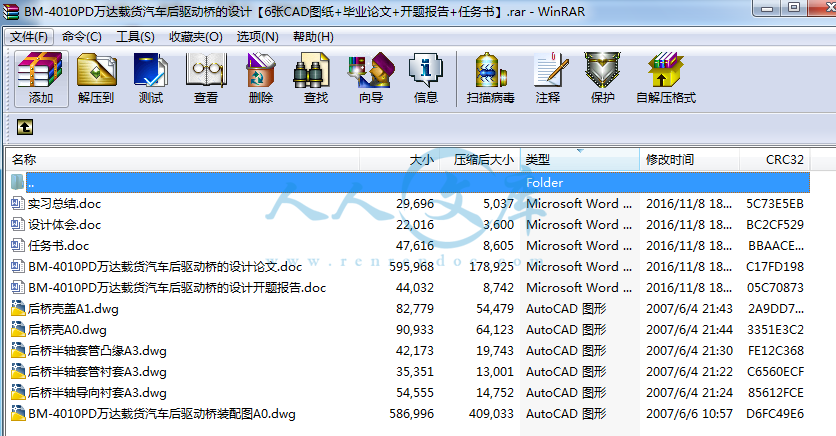

22页 10000字数+论文说明书+6张CAD图纸【详情如下】

BM-4010PD万达载货汽车后驱动桥的设计开题报告.doc

BM-4010PD万达载货汽车后驱动桥的设计论文.doc

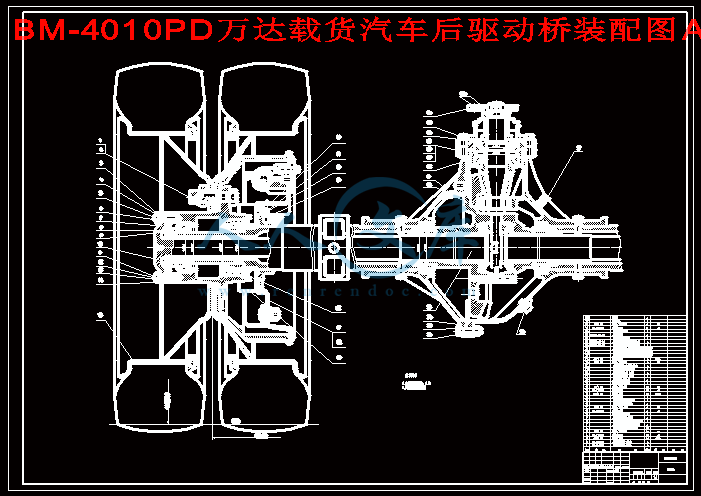

BM-4010PD万达载货汽车后驱动桥装配图A0.dwg

任务书.doc

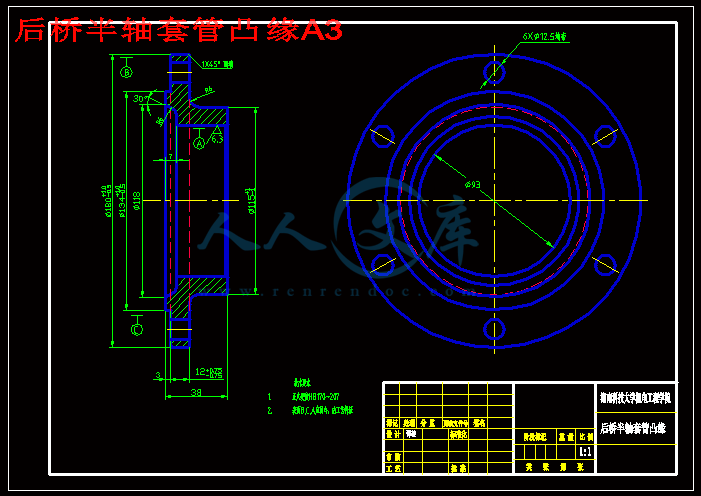

后桥半轴套管凸缘A3.dwg

后桥半轴套管衬套A3.dwg

后桥半轴导向衬套A3.dwg

后桥壳A0.dwg

后桥壳盖A1.dwg

实习总结.doc

设计体会.doc

目录

1 前言 1

1.1 本课题的来源、基本前提条件和技术要求： 1

1.2 本课题要解决的主要问题和设计总体思路： 1

1.3 预期的成果 1

2 国内外发展状况及现状的介绍： 2

3 总体方案论证 2

4 具体设计说明 5

4.1 主减速器的设计： 5

4.1.1 主减速器的结构型式 5

4.1.2 主减速器主动锥齿轮的支承型式及安装方法 6

4.1.3 主减速器从动锥齿轮的支承型式及安装方法 7

4.1.4 主减速器的型式 8

4.1.5 主减速器的基本参数的选择及计算 9

4.2 差速器的设计 11

4.2.1差速器的结构型式 11

4.2.2差速器的基本参数的选择及计算 13

4.3 半轴的设计 14

4.3.1半轴的结构型式 14

4.3.2半轴的设计与计算 15

4.4驱动桥壳的设计 18

4.4.1桥壳的结构型式 18

5 结论 19

参 考 文 献 20

1 前言

该汽车是依据中山奥赛特汽车有限公司生产的BM-4010PD型号汽车做的设计，该设计是建立在数据参数给定的情况下做出的汽车后桥传动和结构设计。

奔马低速载货汽车系列

产品型号 BM-4010PD  (二)主要结构特点： 全序模压成型排半、单排驾驶室、液压、气压或机械前翻,造型优美,电泳涂漆,耐腐蚀;弧形曲面档风玻璃,视野开阔,内置软卧,可按需配装豪华仪表台,高档音响,暖风机,镀铬导流罩,滴水装置,断气刹,排气刹和空调选装部件,驾乘舒适.

 大梁各孔数控激光加工一次完成,加强型等截面型钢铆接车架,刚性好,强度高,承载能力强. 整体锻压式工字梁,加强型大扭矩琵琶式后桥,高强度三开式工程货厢,配装自卸手柄机构和工程顶缸或双顶缸结构,承载量大,举升力强,操作便捷,性能稳定. 节能型名优发动机,排放少,油耗低,动力强劲. 配装气压式液压双管路带真空助力制动系统和软轴式副变速,操纵省力,安全可靠. 驾驶员座椅可根据人体工程学原理自由调节角度,

(一) 技术参数

万达系列

BM4010PD BM4015PD

驾驶室型式 排半

货厢尺寸(mm) 3400×1900×500

发动机型号 490

标定功率(Kw) 45.6

额载质量(kg) 1000+3人 1500+3人

车桥规格 1061或1062

变速箱规格 530型(5+1)带副变速、同步器

自卸型式 125工程项

制动型式 液压助力或气压制动

轮胎(前/后) 7.50-16/7.50-16(双)

本课题是进行载货汽车后驱动桥的设计。设计出小型载货汽车后驱动桥，包括主减速器、差速器、驱动车轮的传动装置及桥壳等部件，协调设计车辆的全局。

1.1 本课题的来源、基本前提条件和技术要求：

a.本课题的来源：轻型载货汽车在汽车生产中占有大的比重。驱动桥在整车中十分重要，设计出结构简单、工作可靠、造价低廉的驱动桥，能大大降低整车生产的总成本，推动汽车经济的发展。

b.要完成本课题的基本前提条件是：在主要参数确定的情况下，设计选用驱动桥的各个部件，选出最佳的方案。

c.技术要求：设计出的驱动桥符合国家各项轻型货车的标准[1]，运行稳定可靠，成本降低，适合本国路面的行驶状况和国情。

1.2 本课题要解决的主要问题和设计总体思路：

a. 本课题解决的主要问题：设计出适合本课题的驱动桥。汽车传动系的总任务是传递发动机的动力，使之适应于汽车行驶的需要。在一般汽车的机械式传动中，有了变速器还不能完全解决发动机特性与汽车行驶要求间的矛盾和结构布置上的问题。首先是因为绝大多数的发动机在汽车上的纵向安置的，为使其转矩能传给左、右驱动车轮，必须由驱动桥的主减速器来改变转矩的传递方向，同时还得由驱动桥的差速器来解决左、右驱动车轮间的转矩分配问题和差速要求。其次，需将经过变速器、传动轴传来的动力，通过驱动桥的主减速器，进行进一步增大转矩、降低转速的变化。因此，要想使汽车驱动桥的设计合理，首先必须选好传动系的总传动比，并恰当地将它分配给变速器和驱动桥。

    b. 本课题的设计总体思路：非断开式驱动桥的桥壳，相当于受力复杂的空心梁，它要求有足够的强度和刚度，同时还要尽量的减轻其重量。所选择的减速器比应能满足汽车在给定使用条件下具有最佳的动力性和燃料经济性。对载货汽车，由于它们有时会遇到坎坷不平的坏路面，要求它们的驱动桥有足够的离地间隙，以满足汽车在通过性方面的要求。驱动桥的噪声主要来自齿轮及其他传动机件。提高它们的加工精度、装配精度，增强齿轮的支承刚度，是降低驱动桥工作噪声的有效措施。驱动桥各零部件在保证其强度、刚度、可靠性及寿命的前提下应力求减小簧下质量，以减小不平路面对驱动桥的冲击载荷，从而改善汽车行驶的平顺性。

1.3 预期的成果

设计出小型低速载货汽车的驱动桥，包括主减速器、差速器、驱动车轮的传动装置及桥壳等部件，配合其他同组同学，协调设计车辆的全局。使设计出的产品使用方便，材料使用最少，经济性能最高。

a. 提高汽车的技术水平，使其使用性能更好，更安全，更可靠，更经济，更舒适，更机动，更方便，动力性更好，污染更少。

b. 改善汽车的经济效果，调整汽车在产品系列中的档次，以便改善其市场竞争地位并获得更大的经济效益

2 国内外发展状况及现状的介绍：

为适应不断完善社会主义市场经济体制的要求以及加入世贸组织后国内外汽车产业发展的新形势，推进汽车产业结构调整和升级，全面提高汽车产业国际竞争力，满足消费者对汽车产品日益增长的需求，促进汽车产业健康发展，特制定汽车产业发展政策。通过该政策的实施，使我国汽车产业在2010年前发展成为国民经济的支柱产业，为实现全面建设小康社会的目标做出更大的贡献。政府职能部门依据行政法规和技术规范的强制性要求，对汽车、农用运输车(低速载货车及三轮汽车，下同)、摩托车和零部件生产企业及其产品实施管理，规范各类经济主体在汽车产业领域的市场行为。低速载货汽车，在汽车发展趋势中，有着很好的发展前途。生产出质量好，操作简便，价格便宜的低速载货汽车将适合大多数消费者的要求。在国家积极投入和支持发展汽车产业的同时，能研制出适合中国国情，包括道路条件和经济条件的车辆，将大大推动汽车产业的发展和社会经济的提高。

在新政策《汽车产业发展政策》中，在2010年前，我国就要成为世界主要汽车制造国，汽车产品满足国内市场大部分需求并批量进入国际市场；2010年，汽车生产企业要形成若干驰名的汽车、摩托车和零部件产品品牌；通过市场竞争形成几家具有国际竞争力的大型汽车企业集团，力争到2010年跨入世界500强企业之列，等等。同时，在这个新的汽车产业政策描绘的蓝图中，还包含许多涉及产业素质提高和市场环境改善的综合目标，着实令人鼓舞。然而，不可否认的是，国内汽车产业的现状离产业政策的目标还有相当的距离。自1994年《汽车工业产业政策》颁布并执行以来，国内汽车产业结构有了显著变化，企业规模效益有了明显改善，产业集中度有了一定程度提高。但是，长期以来困扰中国汽车产业发展的散、乱和低水平重复建设问题，还没有从根本上得到解决。多数企业家预计，在新的汽车产业政策的鼓励下，将会有越来越多的汽车生产企业按照市场规律组成企业联盟，实现优势互补和资源共享。

3 总体方案论证

驱动桥的结构型式按齐总体布置来说共有三种，即普通的非断开式驱动桥，带有摆动半轴的非断开式驱动桥和断开式驱动桥。

5 结论

此次设计了驱动桥及其各个部件，包括驱动桥的设计、主减速器的设计、差速器的设计、半轴的设计和桥壳的设计。

所选择的主减速比在满足汽车在给定使用的条件下，具有最佳的动力性和燃料经济性。差速器在保证左、右驱动车轮能以汽车动力学所要求的差速滚动外并能将转矩平稳而连续不断地传递给左、右驱动车轮。驱动桥各零部件在保证其强度、刚度、可靠性及使用寿命的前提下，减小簧下质量。初步改善了汽车的平顺性。选用的结构简单，维修也比较方便，制造容易。但同时，在驱动桥的设计上还存在着不足，有待解决。

参 考 文 献

[1] GB18320-2001，农用运输车 安全技术条件 [S]．

[2] 王望予．汽车设计[M]．北京：机械工业出版社，2005．

[3] 刘惟信.汽车设计[M].北京：清华大学出版社，2001.

[4] 成大先.机械设计手册.北京：化学工业出版社，2004，1.

[5] 周开勤.机械零件手册.北京：高等教育出版社，2001.

[6] 温芳,黄华梁.基于模糊可靠度约束的差速器行星齿轮传动优化设计[J].2004.6.

[7] 成大先．机械设计手册（1~4册）[M].北京：化学工业出版社，1993．

致    谢

为期三个多月的毕业设计即将结束，回顾整个过程，我深有感受。在设计工作开始之前，李老师带领我们参观了很多汽车企业，老师和一些技术人员认真地给我们讲解了其工作原理，分析了各部件的功能特性和构造，避免了我在毕业设计过程中的盲目性。在设计过程中，我翻阅了大量的相关资料，同时将大一至大四上学期所学的相关专业课本认真的温习了一边，增加了很多理论知识。以前我对汽车的工作原理、工厂的工作环境和汽车的构造，没什么认识，但通过这次设计，我了解了，也感受到了。总之，这次设计，使我将四年中所学到的基础知识得到了一次综合应用，使学过的知识结构得到科学组合，同时也从理论到实践发生了一次质的飞跃，可以说这次设计是理论知识与实践运用之间互相过渡的桥梁。

知识的巩固固然重要，但能力的培养同样不可忽略。我觉得这次设计的完成,不仅锻炼了我搞设计的工作能力，培养了我独立思考的能力，解决困难的方法，并且也培养了我独立﹑创新﹑力求先进的思想。同时我认识到：无论做什么事，只要你深入的去做，难事不难，但如果你不去用心的做，易事不易。机不可失，我在这次的设计中倾注了大量的心血，尽一切力量争取将设计做到在最好。我认为我在这段时间内所有的收获，对我今后的学习和工作会是一笔难得的财富。

由于本人以前对汽车结构和制造过程了解不多，实践知识更是不足，但李老师总是耐心地给我讲解有关方面的知识，及时了解我设计中遇到的难题，使我得以在短时间内完成设计工作，同时教导我们不管是在以后的工作还是学习中，都要保持治学严谨的态度。在本次毕业设计中，李老师以及其他指导老师付出了辛勤的劳动，在此向他们表示衷心的感谢。此次设计的圆满完成与同组其他人员的通力合作也是分不开的，他们给了我许多帮助和指点，在此一并表示感谢！由于自己能力所限，时间仓促,设计中还存在许多不足之处，恳请各位老师同学给予批评指正。
