C336回轮式六角车床主轴箱设计

36页 20000字数+论文说明书+8张CAD图纸【详情如下】

C336回轮式六角车床主轴箱设计开题报告.doc

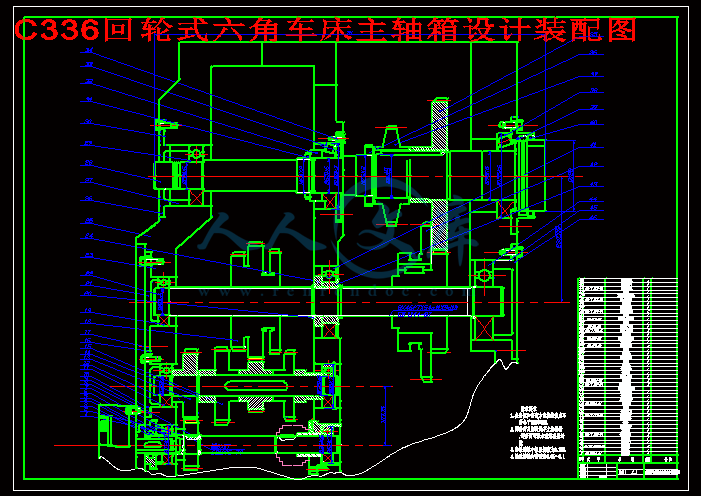

C336回轮式六角车床主轴箱设计装配图.dwg

C336回轮式六角车床主轴箱设计论文.doc

任务书.doc

挡圈A3.dwg

机械专业外文翻译--故障的分析尺寸的决定以及凸轮的分析和应用.doc

端A2.dwg

轴1A0.dwg

轴2A2.dwg

轴套A3.dwg

齿轮1A2.dwg

齿轮2A3.dwg

摘要

机床的主传动系统用于实现机床的主运动,它对机床的使用性能和结构等都有明显的影响。

车床在制造业中必不可少,每一种车床都扮演的不同的角色,在人的操作下能制造出各种不同的领部件。

其中最普遍的为普通车床,普通车床的加工对象广,主轴转速和进给量的调整范围大,能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作,生产效率低,适用于单件、小批生产和修配车间。

    回转车床与普通车床相比,提高了效率,能够大批量的生产,因为它们能装多把刀具的转塔刀架或回轮刀架,能在工件的一次装夹中由工人依次使用不同刀具完成多种工序,适用于成批生产。

所以回轮式六角车床主轴箱设计是有着非同寻常的意义的。

通过运动参数拟订设计方案,确定转速图,并拟订传统系统图,在保证机床运动和使用要求的前提下,运动链尽量短而简单,传动效率高,并设计反转和制动装置,画好装配图后,对主要零件进行验算如齿轮强度验算和主轴的验算,通常普通机床主轴只进行刚度验算,根据演算结果和对装配草图进行审查后,修改并完善装配图,编写零件代号和制定整个部件的技术条件。最后绘制正确的零件图,并编写设计计算说明书。

关键词 机床;运动参数;转速图;传动系统图;零件

Abstract

The host who is used to realize a machine tool moves the machine tool host drive , it all has obvious effect to machine tool use a function and structure etc.

Working out a design plan , ascertain rotation rate picture by moving a parameter, work out tradition system picture, under premise moving and being put into use demanding in guarantee machine tool, motion chain is as short but simple as possible , drive is efficient, design reverse turn and arrester, after finishing drawing assembling picture, checking calculation carrying out checking calculation on main part if gear wheel intensity checking calculation composes in reply a chief axis's, the generally average machine tool chief axis carries out stiffness only checking calculation, carries out the queen who examines according to calculation result and to assembling draft , revises and perfects assembling picture, Compile and compose part code name and work out the entire component.

Keywords:machine tool  host drive host drive  rotation rate picture moving a parameter tradition system picture  part

目       录

摘要 II

Abstract III

1 绪论 3

1.1车床的发展背景 3

1.2车床依用途和功能区分为多种类型 3

2主运动的运动设计 4

2.1设计任务 4

2.2拟定转速图 4

2.2.1确定变速组的数目 4

2.2.2确定变速的排列方案 4

2.2.3确定基本组和扩大组 4

2.2.4确定是否增加加速传动 4

2.2.5分配降速比 5

2.3齿轮齿数的确定 6

2.3.2 三联滑移齿轮的齿数确定 7

2.3.3 公用齿轮传动系统 8

3主传动的结构设计 9

3.1主传动的布局 9

3.2 变速机构 9

3.3 齿轮的布置 9

3.3.1 滑移齿轮的轴向布置 9

3.3.2 一个变速组内齿轮轴向位置的排列 10

3.3.3 两个变速组内齿轮轴向位置的排列 11

3.3.4 缩小径向尺寸 12

3.3.5 滑移齿轮的结构形式 12

3.4 计算转速 13

3.4.1 主轴计算转速的确定 14

3.4.2 其他传动件的计算转速的确定 15

3.5 主传动系统的开停装置 16

3.6主传动系统的制动装置 16

3.6.1 制动装置的类型 16

3.6.2 制动器的位置 17

3.7 主传动系统的换向装置 17

3.7.1 换向装置的类型 17

3.7.2 换向装置的设计原则 18

3.7.3 典型结构 18

4主传动的零件设计 23

4.1 主要零件的验算校核 23

4.1.1 齿轮的校核计算 23

4.1.2 轴的强度计算 26

5 键联接 29

5.1键联接的功能、分类及应用 29

5.2键的选择 29

5.3 平键的校核 30

6 主传动的润滑 31

6.1 润滑系统的要求 31

6.2 润滑剂的选择 31

6.3 润滑方式的选择 31

7结论 32

致 谢 33

参考文献 34

1 绪论

1.1车床的发展背景

车床是主要用车刀对旋转的工件进行车削加工的机床。在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。车床主要用于加工轴、盘、套和其他具有回转表面的工件,是机械制造和修配工厂中使用最广的一类机床。

古代的车床是靠手拉或脚踏,通过绳索使工件旋转,并手持刀具而进行切削的。1797年,英国机械发明家莫兹利创制了用丝杠传动刀架的现代车床,并于1800年采用交换齿轮,可改变进给速度和被加工螺纹的螺距。1817年,另一位英国 人罗伯茨采用了四级带轮和背轮机构来改变主轴转速。

    为了提高机械化自动化程度,1845年,美国的菲奇发明转塔车床;1848年,美国又出现回轮车床;1873年,美国的斯潘塞制成一台单轴自动车床,不久他又制成三轴自动车床 ;20世纪初出现了由单独电机驱动的带有齿轮变速箱的车床。

    第一次世界大战后,由于军火、汽车和其他机械工业的需要,各种高效自动车床和专门化车床迅速发展。为了提高小批量工件的生产率,40年代末,带液压仿形装置的车床得到推广,与此同时,多刀车床也得到发展。50年代中,发展了带穿孔卡、插销板和拨码盘等的程序控制车床。数控技术于60年代开始用于车床,70年代后得到迅速发展。

1.2车床依用途和功能区分为多种类型

普通车床的加工对象广,主轴转速和进给量的调整范围大,能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作,生产效率低,适用于单件、小批生产和修配车间。

    转塔车床和回转车床具有能装多把刀具的转塔刀架或回轮刀架,能在工件的一次装夹中由工人依次使用不同刀具完成多种工序,适用于成批生产。

自动车床能按一定程序自动完成中小型工件的多工序加工,能自动上下料,重复加工一批同样的工件,适用于大批、大量生产。

    多刀半自动车床有单轴、多轴、卧式和立式之分。单轴卧式的布局形式与普通车床相似,但两组刀架分别装在主轴的前后或上下,用于加工盘、环和轴类工件,其生产率比普通车床提高3~5倍。

    仿形车床能仿照样板或样件的形状尺寸,自动完成工件的加工循环,适用于形状较复杂的工件的小批和成批生产,生产率比普通车床高10~15倍。有多刀架、多轴、卡盘式、立式等类型。

2主运动的运动设计

2.1设计任务

主运动的运动设计是运用转速图的基本原理,以拟定满足给定的转速的合理传动方案,主要包括选择变速组及传动副数,确定各变速组中的齿轮传动比,以及计算齿轮齿数。

2.2拟定转速图

床的主轴转速范围为48~1160转/分,转速级数Z=8,

电动机转速  =1440转/分,功率P=3千瓦。

2.2.1确定变速组的数目

大多数机床广泛应用滑移齿伦的变速方式,为满足结构设计和操纵方便的要求通常采用双联或三联齿轮,所以8级转速需要三个变速组,即Z=8=4×2×1。

2.2.2确定变速的排列方案

变速组的排列方案可以有多种,如:

6.2 润滑剂的选择

机床上常用的润滑剂有两种,润滑脂和润滑油。

润滑油通常是各种矿物油,其物理和化学性能比较稳定。与润滑脂相比,润滑油的粘度小摩擦系数低冷却效果好,适用于高速运动的摩擦表面和集中的自动润滑系统中,因此在机床的变速箱或进给箱中广泛应用。

润滑对主轴组件的工作性能与轴承寿命都有密切关系。通常润滑油的粘度可根据主轴前轴颈d(毫米)和主轴最高转速 (转/分)的乘积数 mm来选择。

6.3 润滑方式的选择

车床选用喷射润滑,一般是通过轴承周围的3~4个喷嘴,将4公斤/匣米 的压力油喷射到轴承隔离器的空隙,周期性地把油送到润滑表面,供油量少,润滑效果好。喷射润滑方式的应用范围是 为750000~100000。采用液压泵进行车床润滑。

7结论

经过将近一学期的努力,毕业设计—C33回轮式六角车床主传动设计终于完成。通过这次毕业设计我学到了以前在课本上没有知识,进一步完善了大学四年系统学习。在毕业设计中,了解C336回轮式六角车床了的结构,并对车床的工作过程,及内部结构有了较深的了解。C336回轮式六角车床是采用有级变速的齿轮传动,在目前齿轮变速箱应用的最广泛的一种,结构简单,不需要操纵机构,轴向尺寸小,变速箱的结构紧凑,主动齿轮与被动齿轮可以互换使用。与滑移齿轮变速相比,交换齿轮变速用的齿轮数量少。但是也了解到他的一些缺点,更换齿轮费时费力,若交换齿轮装于箱外时润滑条件也较差。对车床的结构有了较深的,如它包括了主轴主件,开停装置,制动装置,换向装置,变速装置等,主传动全部都装载床身中,是整体式的结构。在拟订转速图时,知道了转速图对整个机床设计质量如结构繁简,尺寸的大小,效率的高低使用与维修方便性等有很大的影响,理解到,必须根据机床性能和经济合理的原则,在各种可能实现的方案中选择较合理的方案。

在设计齿轮传动系统中,知道交换齿轮,并了解了它的作用,知道了采用了交换齿轮可以减少齿轮个数,简化传动机构,缩短轴的尺寸。但也知道了它的缺点,如采用了公用齿轮可能引起径向尺寸增大,并且由于它的使用机会多,所以磨损快。在设计主传动的结构时,了解了滑移齿轮,知道了滑移齿轮的排列方式以及注意的地方。知道了机床开停装置,并了解了直接开停电动机和采用离合器的两种开停方式的优缺点和应用的机床类型。熟悉了制动装置,它是为了缩短运动时间,提高机床生产率,还能避免发生事故和防止工件报废。掌握了主传动的换向装置,及换向的类型及应用的机床类型,掌握了的C336回轮式六角车床换向装置,也了解了电动机换向的缺点,容易引起电动机过热。对于确定计算转速时没有较深的了解,机床在某一转速开始,可能使用电动机的全部功率,对齿轮计算转速只有初步了解,对于主传动中零件设计是最困难的一部分,但是还是尽量把它作的完善。

致 谢

在这3个月里,努力查阅资料,研究讨论。本次毕业论文已经完成,作为一个本科生的毕业论文,由于经验的匮乏,难免有许多考虑不周全的地方,如果没有导师的督促指导,以及一起工作的同学们的支持,想要完成这个设计是难以想象的。

在论文写作过程中,得到了何绍华老师的亲切关怀和耐心的指导。他严肃的科学态度,严谨的治学精神,精益求精的工作作风,深深地感染和激励着我。从课题的选择到项目的最终完成,何老师都始终给予我细心的指导和不懈的支持。多少个日日夜夜,何老师不仅在学业上给我以精心指导,同时还在思想、生活上给我以无微不至的关怀,除了敬佩何绍华老师的专业水平外,他的治学严谨和科学研究的精神也是我永远学习的榜样,并将积极影响我今后的学习和工作。在此谨向何老师致以诚挚的谢意和崇高的敬意。

    在论文完成之际,我的心情无法平静,从开始进入课题到论文的顺利完成,有多少可敬的师长、同学、朋友给了我无言的帮助,在这里请接受我诚挚的谢意!最后我还要感谢培养我长大含辛茹苦的父母,谢谢你们!

参考文献

[1] 东北工学院,吉林工业大学,哈尔滨工业大学.金属切削机床设计(上册)[M]. 上海:上海科学技术出版社,1997.11

[2] 邱宣怀. 机械设计[M]. 北京:高等教育出版社,1997.7

[3]  上海纺织工学院,哈尔滨工业大学,天津大学.机床设计图册[M].上海:上海科学技术出版社.1979.12

[4] 范云涨,陈兆年.金属切削机床设计简明手册[M]. 北京:北京工业出版社,1994.7

[5] 翁世修,王良审.金属切削机床设计指导[M]. 上海:上海交通大学出版社,1987.8

[6] 扬黎明,黄凯,李恩至,陈仕贤.机械零件设计手册[M].北京:国防工业出版社,1986.12

[7] 龚宗智.金属切削机床设计与计算[M]. 北京:机械工业出版社,1965.8

[8] 吴宗泽,罗胜国.机械设计课程设计手册[M]. 北京:高等教育出版社,1999.6

[9] 扬建明.机械制造装备[M]. 北京:机械工业出版社,2001.4

[10] 张捷 李先民,赵虎.机械制造技术基础[M]. 成都:西南交通大学出版社,2006.2

[11] 蒋知民.机械图样新旧国家标准对照汇编[M]. 北京:国防工业出版社,1996.8

[12] 刘鸿文.材料力学[M]. 北京:高等教育出版社,2004.1

内容简介:
毕业设计 (论文) 开题报告 课 题 名 称: 轮式六角车床主轴箱设计 学 生 姓 名: 指 导 教 师: 所 在 学 院 : 机电 工程学院 专 业 名 称: 机械设计制造及其自动化 说 明 1根据 (论文 )管理规定 ,学生必须撰写 毕业设计(论文)开题报告 ,由指导教师签署意见、教研室审查, 学 院 教学 院长 批准后实施。 2 开题报告是毕业设计(论文)答辩委员会对学生答辩资格审查的依据材料之一。学生应当在毕业设计(论文)工作前期内完成,开题报告不合格者不得参加答辩。 3毕业设计开题报告各项内容要实事求是,逐条认真填写。其中的文字表达要明确、严谨,语言通顺,外来语要同时用原文和中文表达。第一次出现缩写词,须注出全称。 4本报告中,由学生本人撰写的对课题和研究工作的分析及描述,没有经过整理归纳,缺乏个人见解仅仅从网上下载材料拼凑而成的开题报告按不合格论。 5. 课题 类型填:工程设计类;理论研究类;应用(实验)研究类;软件设计类;其它。 6、课题来源填:教师科研;社会生产实践;教学;其它 课题 名称 轮式六角车床主轴箱设计 课题来源 工程实际 课题类型 工程设计 选题的背景及 意义 车床在制造业中必不可少, 每一种车床都扮演的不同的角色,在人的操作下能制造出各种不同的领部件。 其中最普遍的为 普通车床 ,普通车床 的加工对象广,主轴转速和进给量的调整范围大,能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作,生产效率低,适用于单件、小批生产 和修配车间。 回转车床 与普通车床相比,提高了效率,能够大批量的生产,因为它们 能装多把刀具的转塔刀架或回轮刀架,能在工件的一次装夹中由工人依次使用不同刀具完成多种工序,适用于成批生产。 所以回轮式六角车床主轴箱设计是有着非同寻常的意义的 研究 内容拟解决的主要问题 主要研究和讨论 轮式六角车床的主传动采用了特殊的变速方式,及采用了变换齿轮,其结构简单,不需要操纵机构,轴向尺寸小,变速箱的结构紧凑,主动齿轮和被动齿轮可以互换使用,常用于成批或大量生产的某些自动或半自动车床,专用车床及组合车床等 。 金属切削机床设计是机械制造专业的重要环节, 轮式六角车床主传动箱设计是最基础的机床设计之一。本次设计的主要内容是:轮式六角车床主传动箱的整体布局设计、主传动的运动设计、主传动箱的装配图及结构设计和所有零件的设计。本次设计的主要任务及目标是:开展调查研究,查阅文献,完成开题报告,完成 传动的运动设计、主传动的运动设计、主传动箱的装配图及结构设计和所用零件的设计。 研究方法技术路线 机床的主传动系统用于实现机床的主运动,它对机床的使用性能和结构及制造成本等有着明显的影响。 通过运动参数拟订设计方案,确定转速图,并拟订传动系统图,在保证机床运动和使用要求的前提下,运动链尽量短而简单,传动效率高,并设计反转和制动装置,画好装配图后,对主零件进行验算,根据演算结果和对装配图进行审查后,修改并完善装配图,编写零件代号和制定整个部件的技术条件。最后绘制出正确的零件图,并编写设计计算说明书。 研究的总体安排和进度计划 第一周 调研实习,查阅文献,整理收集资料; 第二周 明确课题任务,完成开题报告 (含文献综述),外文翻译; 第三周 轮式六角车床主传动箱总体方案的设计, 完成联系尺寸图; 第四周 主传动的运动设计,包括确定主传动转速图,绘制主传动系统图; 第五、六、七、八周 主传动箱的装配图及结构设计,并进行必要的计算; 第九、十周 对主轴部件的零件的设计,并绘制所有的零件图; 第十一、十二、十三周 编写设计说明书; 第十四、十五周 整理设计(论文)资料,完善并提交设计(论文)成果; 第十六周 准备答辩。 主要参考 文献 1李洪 北京:北京出版社, 1990 2孙丽媛 北京:冶金工业出版社, 1990 3吴宗泽 下册) 械工业出版社, 1974 4机床设计图册编写组编写,上海科学技术出版社, 1979 5机械设计手册编写组编 . 机械设计手册(第二版) . 化学工业出版社 ,1982 6 大连组合机床研究所编 . 组合机床设计(第一册) . 北京 :机械工业出版社 ,1976 7 大连组合机床研究所编 . 组合机床设计(第三册) . 北京 :机械工业出版社 ,1976 指导教师 意 见 指导教师签名: 年 月 日 教研室意见 学院 意见 教研室 主任签名: 年 月 日 教学 院 长 签名: 年 月 日 I 摘要 机床的主传动系统用于实现机床的主运动,它对机床的使用性能和结构等都有明显的影响。 车床在制造业中必不可少,每一种车床都扮演的不同的角色,在人的操作下能制造出各种不同的领部件。 其中最普遍的为 普通车床 ,普通车床 的加工对象广,主轴转速和进给量的调整范围大,能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作,生产效率低,适用于单件、小批生产和修配车间。 回转车床 与普通车床相比,提高了效率,能够大批量的生产,因为它们 能装多把刀具的转塔刀架或回轮刀架,能在工件的一次装夹中由工人依次使 用不同刀具完成多种工序,适用于成批生产。 所以回轮式六角车床主轴箱设计是有着非同寻常的意义的。 通过运动参数拟订设计方案,确定转速图,并拟订传统系统图,在保证机床运动和使用要求的前提下,运动链尽量短而简单,传动效率高,并设计反转和制动装置,画好装配图后,对主要零件进行验算如齿轮强度验算和主轴的验算,通常普通机床主轴只进行刚度验算,根据演算结果和对装配草图进行审查后,修改并完善装配图,编写零件代号和制定整个部件的技术条件。最后绘制正确的零件图,并编写设计计算说明书。 关键词 机床;运动参数;转速图;传动系统 图;零件 he is to a it to a a by a in is as as is on if in a s, to to a 州工程学院毕业设计 (论文 ) I 目 录 摘要 . I . 绪论 . 3 . 3 . 3 2 主运动的运动设计 . 4 . 4 . 4 目 . 4 . 4 . 4 . 4 . 5 . 6 联滑移齿轮的齿数确定 . 7 用齿轮传动系统 . 8 3 主传动 的结构设计 . 9 . 9 速机构 . 9 轮的布置 . 9 移齿轮的轴向布置 . 9 个变速组内齿轮轴向位置的排列 . 10 个变速组内齿轮轴向位置的排列 . 11 小径向尺寸 . 12 移齿轮的结构形式 . 12 算转速 . 13 轴计算转速的确定 . 14 他传动件的计算转速的确定 . 15 传动系统的开停装置 . 16 . 16 动装置的类型 . 16 动器的位置 . 17 传动系统的换向装置 . 17 徐州工程学院毕业设计 (论文 ) 换向装置的类型 . 17 向装置的设计原则 . 18 型结构 . 18 4 主传动的零件设计 . 23 要零件的验算校核 . 23 轮的校核计算 . 23 的强度计算 . 26 5 键联接 . 29 类及应用 . 29 . 29 键的校核 . 30 6 主传动的润滑 . 31 滑系统的要求 . 31 滑剂的选择 . 31 滑方式的选择 . 31 7 结论 . 32 致 谢 . 32 参考文献 . 33 徐州工程学院毕业设计 (论文 ) 3 1 绪论 床的发展背景 车床是主要用车刀对旋转的工件进行车削加工的机床。在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。车床主要用于加工轴、盘、套和其他具有回转表面的工件,是机械制造和修配工厂中使用最广的一类机床。 古代的车床是靠手拉或脚踏,通过绳索使工件旋转,并手持刀具而进行切削的。 1797年,英国机械发明家莫兹利创制了用丝杠传动刀架的现代车床,并于 1800 年采用交换齿轮 ,可改变进给速度和被加工螺纹的螺距。 1817 年,另一位英国 人罗伯茨采用了四级带轮和背轮机构来改变主轴转速。 为了提高机械化自动化程度, 1845 年,美国的菲奇发明转塔车床; 1848 年,美国又出现回轮车床; 1873 年,美国的斯潘塞制成一台单轴自动车床,不久他又制成三轴自动车床 ; 20 世纪初出现了由单独电机驱动的带有齿轮变速箱的车床。 第一次世界大战后,由于军火、汽车和其他机械工业的需要,各种高效自动车床和专门化车床迅速发展。为了提高小批量工件的生产率, 40 年代末,带液压仿形装置的车床得到推 广,与此同时,多刀车床也得到发展。 50 年代中,发展了带穿孔卡、插销板和拨码盘等的程序控制车床。数控技术于 60 年代开始用于车床, 70 年代后得到迅速发展。 床依用途和功能区分为多种类型 普通车床的加工对象广,主轴转速和进给量的调整范围大,能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作,生产效率低,适用于单件、小批生产和修配车间。 转塔车床和回转车床具有能装多把刀具的转塔刀架或回轮刀架,能在工件的一次装夹中由工人依次使用不同刀具完成多种工序,适用于成批生产。 自动车床能按一定 程序自动完成中小型工件的多工序加工,能自动上下料,重复加工一批同样的工件,适用于大批、大量生产。 多刀半自动车床有单轴、多轴、卧式和立式之分。单轴卧式的布局形式与普通车床相似,但两组刀架分别装在主轴的前后或上下,用于加工盘、环和轴类工件,其生产率比普通车床提高 3 5倍。 仿形车床能仿照样板或样件的形状尺寸,自动完成工件的加工循环,适用于形状较复杂的工件的小批和成批生产,生产率比普通车床高 10 15 倍。有多刀架、多轴、卡盘式、立式等类型。 徐州工程学院毕业设计 (论文 ) 4 2 主运动的运动设计 计任务 主运动的 运动设计是运用转速图的基本原理,以拟定满足给定的转速的合理传动方案,主要包括选择变速组及传动副数,确定各变速组中的齿轮传动比,以及计算齿轮齿数。 定转速图 床的主轴转速范围为 48 1160转 /分,转速级数 Z=8, 电动机转速 0n=1440转 /分,功率 P=3 千瓦。 定变速组的数目 大多数机床广泛应用滑移齿伦的变速方式,为满足结构设计和操纵方便的要求通常采用双联或三联齿轮,所以 8级转速需要三个变速组,即 Z=8=4 2 1。 定变速的排列方案 变速组的排列方案可以有多种,如: 8=4 2 1 8=4 1 2 8=1 2 4 由于 床主传动私通装在床身内,结构上没有特殊要求,根据各变速组中传动副数应遵循“前多后少”的原则,选择 8=4 2 1这种方案。 定基本组和扩大组 根据“前密后疏”的原则,选择1 3 98 4 2 1 的方案。其中第一组为基本组,其级比指数0x=1;第二变速组为第一扩大组,其级比指数1x=3;第三变速组为第二扩大组,其级比指数2x=9。 定是否增加加速传动 轮式六角车床主传动采用了特殊的变速方式 交换齿轮变速。交换齿轮(又称配换齿轮,挂轮),变速的特点是结构简单,不需要操纵机构,轴向尺寸小,变速箱的结构紧凑,主动齿轮与被动齿轮可以互换使用。与滑移齿轮变速相比,交换齿轮变速用的齿轮数量少。主传系统中的交换齿轮变速机构,通常是轴心距固定不变的。为了充分利用交换齿轮,使相啮合的两齿轮互换位置可得到两 种传动比,若一种位置是升速,互换位置后 即为降速,即因此在转速图上各传动比连线是对称的。 1u 升徐州工程学院毕业设计 (论文 ) 5 配降速比 前面已确定, 8=4 2 1共需 3个变速组,并在 -轴间增加一对交换传动齿轮,所以转速图上有四根传动轴,如图 2四根距离相等的竖直直线(、)代表四根轴,画 8根距离相等的水平线代表 8级转速,这样形成了转速图格线。 主轴上标出 8 级转速: 48 1160转 /分,在轴上用 440转 /分; 最低转速用 此 A、 格,即代 8u 1/总表总降速传动比。 定、轴间的最小降速传动比: 一般车床的工作特点是连续切削,为了提高主轴运转的平稳性,主轴上齿轮应小一些,所以最后一个变速组的降速传动比取 1/4。按公比 =表可知 4,即从 轴上找出 即为轴间变速组的降速传动比。 定其余变速组的最小传动比: 根据降速“前缓后急”的原则, -轴间变速组,取 4u=1/ ,即从 C 点向上数四格,在轴上找出 B 点,用 线表示;同理, -轴间取 4u=1/ 用 线表示; -轴间取 3u=1/ ,用 出各变速组其他连线 如图 2动机到轴是由带传动,转速图上为一条 130 : 297的连线。 -轴间有一对交换齿轮传动,利用齿轮 34/53 得到从 48 480 转 /分的一段转速范围,齿轮互换位置为 53/34,则得到从 117 1160 转 /分的另一段转速范围。 -轴间为基本组341 / ,1 / ,1 / 和第一扩大组,有三对齿轮传动,级比指数 ,故三条连线在转速图上各相距一格,从 1、 们的传动比分别, -轴间为第一扩大组有 2 对齿轮传动,轴间为第二扩大组有两对齿轮传动,级比指数 ,两条连线 在转速图上应相距三格即 E,它们的传动比分别为 3 ,和 1/6。 出全部 连线 如图 2 轮式车床的主传动转速图,如前面所述,转速图两轴之间的平行线代表一对齿轮传动,所以画 -轴间的连线时,应从 点分别画 到四种转速,同理,画出 -轴间的连线时,应画四条与 行的线,四条与 主轴得到 8种转速。 徐州工程学院毕业设计 (论文 ) 6 图 2图 2轮齿 数的确定 拟定转速图后,根据各个传动副的传动比确定齿轮齿数。 据查表法确定齿轮齿数 转速图上的齿轮副传动比是标准公比的整数次方,变速组内的齿轮模数相同时,可按照 3中查出齿轮齿数,表中列出了传动比 u=1 数和0 120 及相应的小齿轮实用齿数。大齿轮的齿数等于齿数和 - 轴间(基本组)的一对齿轮 1)可查表中 u=2 的一行中查找。 2)确定最小齿轮的齿数小齿轮必须在1 1/ 2u 的齿轮副中,根据结构条件假设最小齿数2Z ,在 2u 的一行中找到2Z 时,查表得出其最小齿数和63)找出 可能采用的齿数和些6S 开始向右查表,满足要求的齿轮齿数之齿数和有: 69,72, 75, 78, 81, 84, 4)确定合理的齿数和据前面所述,在具体结构允许的情况下 ,选用较小的齿数和为宜,确定1。 5)确定各齿轮副的齿数: 由 一行找出1 27Z ,则11 8 1 2 7 5 4 Z - 轴间(扩大组)的三对齿轮 1) u=1/的一行,可查表中 的一行,可查表中 u=2 的一行。 2)确定最小齿轮齿数据结徐州工程学院毕业设计 (论文 ) 7 构条件假设最小齿数为24,在 的一行中找到4Z 时,查表的去最小齿数和0。 3)找出可能采用的齿数和些0开始向右查表,同时存在满足三个传动必要求的齿轮齿数之齿数和有: 78, 95, 4)确定合理的齿数和前所述,在具体结构允许的情况下,选用较小的齿数为宜,确定齿数和 78。 5)确定各齿轮副的齿数: 由 一行找出 =33,则 =763; 由 一行找出2 24Z ,则22 7 6 2 4 5 2 Z ; 由 2u 一行找出3 17Z ,则33 7 6 1 7 5 8 Z 。 -轴间(第二扩大组)的两对齿轮 变速组内的传动副的模数不同,必须计算各齿轮副的齿数和,按个齿轮副的传动比分配齿数。其传动比和,考虑实际受力情况相差较大,齿轮副的模数 选择为 2 4m 。 可得: 为了使齿数和较小并满足最小齿轮齿数的要求,选取 K=30,则 12 3 0 3 9 0 e 21 3 0 4 1 2 0 e 根据齿轮副的传动比齿数分配如下: 61 1 / 1 9 / 7 1u 32 2 8 2 / 3 8u 同理, -轴间(第一扩大组)三对齿轮 1 2u,231 / 1 . 2 6 , 1 / 2 . 51 42Z 2 43Z 2 33Z ,2 52Z 3 24Z , 3 61Z 联滑移齿轮的齿数确定 变速组采用三联滑移齿轮变速,在确定其齿数之后,还应该检查相邻齿轮的齿数关系 以确保其左右移动时能顺利通过,不致相碰。如图 2 徐州工程学院毕业设计 (论文 ) 8 图 2联齿轮的齿数关系 三联滑移齿轮从中间位置向左移 动时,齿轮2面越过,必须使2齿轮的齿顶圆半径之和小于中心距 A,向右移动也是同样的要求。 在三联齿轮中,最大和次大齿轮之间齿数差应大于 4,如果齿数等于 4 时,可将2齿顶圆直径略 小一些也可使用。 用齿轮传动系统 在传动系统中的某个齿轮,既是前变速组的从动齿轮,又是后一变速组的主动齿轮,这种同时可与前后传动轴上的两个齿轮相啮合的齿轮称功用齿轮。采用公用齿轮 可以减少齿轮的个数,简化了传动机构,缩短了轴向尺寸,但是采用公用齿轮后可能引起径向尺寸增大,并且由于公用齿轮使用机会较多,齿轮磨损较快。 在机床中,一般采用单公用和双公用齿轮。在转速图上相邻变速组之间,任意两个传动比都可以选择为公用齿轮的两个传动比,采用单公用齿轮,两个变速组的模数必须相同。 / S A A 式 ( 式中: , 为了防止采用单公用齿轮后径向尺寸过大或两轴中心距过小,应取 1 徐州工程学院毕业设计 (论文 ) 9 3 主传动的结构设计 传动的布局 主传动的布局主有要集中传动式和分离式两种,主传动的全部变速机构和主轴组件装在同 一箱体内,称为集中传动布局;分别装在变速箱和主轴箱两种箱体内,其间用胶带、链条等传动时,称为分离传动布局。 的优点是:结构紧凑,便于实现集中操纵,箱体数少,缺点是;更换齿轮费时费力,若交换齿轮装于箱外时润滑条件也较差。 速机构 间的长短对生产率影响不大,却要求结构简单紧凑的机床,如用于成批或大量生产的某些自动或半大多数机床的主运动都需要进行变速,可以是有级变速,也可以是 无级变速,有级变速应用较广,有级变速机构包括交变齿轮变速机构;滑移齿轮变速机构;离合 器变速机构。 广泛应用于通用机床和一部分专用机床,其优点是:结构简单,不需要操纵机构,轴向尺寸小,变速箱的结构紧凑,主动齿轮与被动齿轮可以互相互换使用。与滑移齿轮相比,交换齿轮变速用的齿轮数量较少。但是,更换齿轮费时费力,若交换齿轮装于箱外时润滑条件也较差。因此交换齿轮适用于不需要经常变速或变速时自动车床,专用机床及组合机床等。 轮的布置 初步确定了转速图和齿轮齿数之后,合理地布置齿轮排列方式,是一个比较重要的问题。它将直接影响到变速箱的尺寸 、变速操纵的方便性以及结构实现的可能性电因此设计机床变速箱时,要根据具体要求合理地加以布置。 移齿轮的轴向布置 变速组中的滑移齿轮一般布置杂主动轴上,因其转速一般比被动轴的转速高,则其上的滑移齿轮的尺寸小,重量轻,操纵省力,但有时在结构上考虑,必须将滑移齿轮放在被动轴上,也有时为了操纵方便将两个相邻变速组的滑移齿轮放在同一根轴上。 为了避免同一滑移齿轮变速组内的两对齿轮同时啮合,两个固定齿轮的间距应大于滑移齿轮的宽度,一般留有间隙量为 12为 毫 米 ,如图 3州工程学院毕业设计 (论文 ) 10 图 3移齿轮的轴向 个变速组内齿轮轴向位置的排列 齿轮在轴向位置的排列,如果没有特殊情况,应尽量缩短轴向长度。 滑移齿轮的轴向位置常有窄式排列和宽式排列两种。一般采用窄式排列,它所占的轴向长度较小。图 3 2所示的两级变速组占用的轴向长度 L 4b。其中 b 为一个齿轮的齿部宽度。如图 3 3 所示的宽式排列 (即滑移齿轮的轴向尺寸宽 ),则占用的轴向长度较较大,以致在相同的负荷条件下,轴径须加粗从而使轴上的小齿轮的齿数增加,相应使齿数和及径向尺寸加 大,因此,一般不希望采用宽式排列。 如前所述,二联滑移齿轮的两种排列方式,必须保证同轴上相邻两齿轮的齿数差大于 4,才能使滑移齿轮在越过某个固定齿轮时避免齿顶相碰。若相邻齿数差小于 4,除了采用增加齿数和的方法 (使相邻两齿轮的齿数差增加,此时径向尺寸也加大 )、或者采用变位齿轮的方法子以解决外,还可采用如图 3 中图所示的排列方案,让滑移齿轮中的最小轮越过固定的小齿轮即最大齿轮与最小齿轮的齿数差大于 4,而其他两个齿轮的齿数差允许小些,但这种排列方法的轴向尺寸较大。 图 3联滑移齿轮的轴向排列 图 3联滑移齿轮的轴向排列 徐州工程学院毕业设计 (论文 ) 11 图 3联滑移齿轮轴向排列 个变速组内齿轮轴向位置的排列 图 3 5 上图和图 3 6 为两个变速组的齿轮并行排列方式 ,其总长度等于两变速组的轴向长度之和 ,两个变速组的齿轮交诺排列 ,其总的轴向长度较短,但对固定齿轮的齿数差有要求。由图 3 5可知,三轴四级变速机构的并行排列方案,其总长度为工 8L,而中图的交错排列只要入 6b 就够了。 轮式六角车床主传动系统 (图 3 1),从第轴到第轴的两个变速组中,其固定齿 轮就是采用相互交错排列 ,这样可更好的利用空间 ,缩短轴向尺寸。若采用公用齿轮排列 ,其抽向长度更为缩小。图 3 6 所示的单公用齿轮的四级变速机构,总长度为工 5b,采用双公用齿轮的三轴四级变速机构,总长度可缩短为上 4b。若不采用公用齿轮,其总长度则为 L 用公用齿轮不仅减少了齿轮的数量,而且缩短了轴向尺寸。 图 3级变速组的齿轮轴向排列 图 3速组的轴向排列 徐州工程学院毕业设计 (论文 ) 12 小径向尺寸 为了减小变速箱的尺寸,既须缩短轴向尺寸,又要缩小径向尺 ,它们之间往往是相互 联系的,应 该根据具体情况考虑全局,恰当地解决齿轮布置问题。 有些机床 (加卧式镗床和龙门铣床 )的变速箱须沿导轨移动,为了减小变速箱对于导轨的颠覆力矩、提高机床的刚度和运动乎稳性,变速箱的重心和主轴应尽可能靠近导轨面这就须力求缩小变速箱的径向尺寸。 小轴间距离 在强度允许的条件下,尽量选用较小的齿数和,并使齿轮的降速传动比大于 1/4 ,以避免采用过大的齿轮。这钱既缩小了本变速组的轴间距离 ,又不致妨碍其他变速组轴间距离的减小。 用轴 线相互重合 在相邻变速组的轴间距离相等的情况下,可格其中两根轴布置在同一轴线上,则径向尺寸可大为缩小如图 3且减少了箱体上孔的排数 ,箱体孔的加工工艺性也得到改善。 理安排变速箱内各轴的位置 在不发生干涉的条件下,尽可能安排得紧凑一些。 图 3线重合的布置方式 移齿轮的结构形式 机床主传动系统中常见的滑移齿轮结构形式有:整体式及装配式,见图 3 8 设计滑移齿轮结构,一般应考虑齿轮的工艺方法。整体式多联齿轮在插齿、剃齿时,两个齿轮间应留有足够的空刀槽,磨齿 时则更大些;还要考虑变速时拨叉或滑块的拨动方式 (图中双点划线所示 );为了使滑移齿轮能够顺利啮合,在其啮合端面上沿全部齿高须倒成圆角;为了保证齿轮的导向性良好,滑移齿轮的轮毂长度不应小于 (1.5)d, 论文 ) 13 的直径。 图 3移齿轮的结构形式 算转速 设计机床时,为了使传动件工作可靠 ,结构紧凑,须对传动件进行动力计算。主传动系统中主轴及传动件 (如传动轴、齿轮 )的尺寸,主要是根据它所传递的扭矩大小来决定,扭矩大,其结构尺寸就大,扭短小,则结构尺寸就可缩小。 传动件传递扭矩和转速 对于专用机床,在特定购工艺条件下各传动件所传递的功率 的,所传递的扭矩于工艺范围较广的通用机床和某些专门化机床,由于使用条件复杂,变速范围较大,传动件所传递的功率和转速并不是固定不变的。这类机床,若将传动件的传递扭矩确定得偏小或过大,是不经济、不合理的。所以,对于这类机床传动件传递扭矩大小的确定,必须根据机床 实际使用情况进行周密地调查分析。通用机床在最低的一段转速范围内,经常用于切削螺纹、铰孔、切断、精镗等工序,所消耗的功率较小,不需要使用电动机的全部功率即便用于粗加工,由于受刀具、夹具和工件刚度的限制,不可能采用过大的切削用量,也不会使用到电动机的全部功率。所以,这类机床只是以某一转速开始,才有可能使用电动机的全部功率。当传动件的功率为一定时,随着转速的降低,传递的扭矩也就越大。 综上所述,按传递全部功率时的转速中的最低转速进行计算,即可得出该传动件需要传递的最大扭矩。传递全部功率时的最低转速,则称为该传动件 的计算转速。 对于旋转运动的传动件,其额定扭矩需要传递的最大扭矩 )按下式计算: (牛米) 式中: 传动件的计算转速 (转分 ); 9550 n j n j徐州工程学院毕业设计 (论文 ) 14 N 传动件所传递的功率 (千瓦 ); 主电动机的额定功率 (千瓦 ); 从主电动机到该传动件间 的传动效率。 由上式可知,当传动件的传递功率为一定时,若转速取得偏底,则传递的扭矩就偏大,使传动件尺寸不必要的增大。 因此,必须根据机床的实际工作情况,经济合理地确定计算转速并计算传动件的尺寸是机床设计工作的一个重要问题。 轴计算转速的确定 主轴计算转速 主轴传递全部功率 (此时电动机为满载 )时的最低转速,从这一转速起至主轴最高转速间的所有转速都能够传递全部功率,扭矩则随转速的增加而减少,此为恒功率工作范围;低于主轴计算 转速的各级转速所能传递 的扭矩与计算转速下的扭矩相等,它是该机床的最大传递扭矩 (功率则随转速的降低而减少 )。如图 3 专用机床的主轴计算转速是按特定的工艺中所需要的主轴转速来确定。 通用机床及专门化机床,根据对现有机床的调查分析和测定以及有关的统计分析资料 主轴的计算转速的确定见表 3 21 轮式六角车床的主轴转速级数 Z=8,其转速图如图 3 。由表 3 可知,主轴的计算转速: 在转速图上以黑点表示。 图 3通用机床主传动功率和扭矩变化情况 8 1 53m i n 6 120j m i nn n n n 徐州工程学院毕业设计 (论文 ) 15 图 3他传动件的计算转速的确定 如前所述,主轴从计算转速起至最高转速间的所有转速都传递全部功率,因此,实现上述主轴转速的传动件的实际工作转速也传递全部功率,其他传动件的计算转速就是其传递全部功率时的最低转速。 当主轴的计算转速确定后,就可以从转速图上确定其他各 传动件的计算转速。确定的顺序通常是由后往前,即先定出位于传动链后面 (靠近主轴 )的传动件的计算转速,再顺次由后往前定出传动链前面的传动件的计算转速。一般可先找出该传动件共有几级实际工作转速,再找出其中能够传递全部功率时的那几级转速,最后确定能够传递全部功率时的最低转速即为该传动件的计算转速。如图 3 10。 动轴的计算转速 ( 1) 转速图上可以看出,轴共有 8级转速为 48、 77、 120、 192、 310、 480( 470)、 755、 1160转分。主轴在 120转分 (计算转速 )至 1160转分 (最高转速 )之间的所有转速都传递全部功率。此时, 9 10/只有在 192 755 转分的那 4 级转速时才能传递全部功率;若经齿轮副11 12/ 48 1160转分的 8级转速都传递全部功率,因此,其最低转 48转分即为 ( 2)轴的计算转速:同理,轴上共有 3级转速为 300, 375, 475。此时,经齿轮副 6 / 7 , 8 / 9 , 1 0 / 1 1Z Z Z Z Z 级转速都能够传递全部功率。因此轴上的这 3级转速也都能递全部功率,其最低转速 48转分即为轴的计算转速。 其余依次类推,各轴的计算转速如下: 轴序号 计算转速 1440 480 120 48 徐州工程学院毕业设计 (论文 ) 16 轮的计算转速 ( 1)齿轮11轮11转速图上可知,118 8级 转速,经齿轮副传动主轴得到10 11/8 1160分 8 级转速都能传递11齿轮的这 8 级转速也都能传递全部功率,其中最低转速 48 转分即为齿轮11 ( 2)齿轮12轮12上,共有 48 480 转分 4 级转速,只有在 117 470转分的 4级转速(经齿轮副10 11/主轴得到的 48 192转分的 4 级转速)能够传递全部功率,而该齿轮在 118 300 转分 5 级转速时(经齿轮副使主轴所得到的 48 75转分 5级转速都低于主轴的计算转速 120 转分 ),故不能传递全都功率,因此齿轮12级转速为 192、 310、 455、 785转分其中最低转速 192转分即为12 由 前述已知,提高传动件的计算转速,可使其尺寸缩小,结构紧凑,因此在传动系统中有某些重复转速时,可由不同传动路线来实现这时,应采用传动件计算转速较高的传动路线,并由操纵机构予以保证。 传动系统的开停装置 开停装置用来控制主运动执行件 (如主轴 )的启动与停止。可直接开停机床主传动系统的动力源 (如电动机)或者用离合器接通、断开主运动执行件与动力源间的传动链。开停装置的基本要求是开停方便省力、操作安全可靠、结构简单并能传递足够的扭矩。 种开痛方式 的优点是:操作方便,可简化机床的机械结构,因此,得到广泛应用。但在电动机功率大、开停频繁的情况下,将导致电动机发热、烧坏,甚至因启动电流较大而影响车间电网正常供电时则不宜采用。另外,几个运动公用一个电动机且又不要求同时开停的情况,也不能采用这种方式。 传动系统的制动装置 某些机床在装卸工件、测量被加工面尺寸、更换刀具及调整机床时,要求机床的主运动执行件 (如主轴 )尽快地停止运动。但是,当开停装置断开主传动链后,由于传动系统中的传动件具有惯性,运动中的执行件是逐渐减速而停止的。为了减少这段时间,提高机床 生产率对于经常启动与停止、传动件惯性大、运动速度较高的主传动系统,须安装制动装置。另外,机床能及时制动,还可避免发生事故或防止工件报废。制动装置的基本要求有:工作可靠、操纵方便、制动时间短、结构简单紧凑以及制动器的磨损要小等。 动装置的类型 徐州工程学院毕业设计 (论文 ) 17 动器的位置 若要求电动机停止运转后才能制动时,则制动器可安装在传动链中的任何传动件上,若电动机不停止运转而进行制动时,则必须断开主运动执行件 (如主袖 )与电动机的运动联系,此时制动器 只能安装在被断开的传动链中的传动件上。 制动器若装在转速高的传动件 (加传动轴、皮带轮及齿轮等 )上,所需要的制动力矩较小,从而制动器的尺寸也可减小;若装在传动链前面的传动件上,制动时的冲击力较大。因此为了结构紧凑、制动平稳,应将制动器放在接近执行件且转速较高的传动件上。促在受到具体条件限制 (如接近执行件时的转速一般较低或其他结构条件等原因 )的情况下,一般是将制动器放在转速较高的传动件上。 制动器与开停装置的操纵,须有可靠的联锁关系,即停车时制动器起作用,开车时则制动器须可靠地放松,以避免损坏传动件或造成过大的 功率损失。 右端。 传动系统的换向装置 多 数机床的主运动执行件 (如主轴、工作台 )需要有正反两个方向的运动。例如普通车床、钻床等在加工螺纹时,主轴正转用于切削,反转用于退刀。此外,普通车床有时还利用反转进行切断与切槽。又如铣床为了能够使用左刃或右刃铣刀,主轴应作正反两个方向的转动。对于直线运动的机床则更为明显,工作行程结束后必须换向为返回行程(空程 )。 由此可见,机床主运动的换向有两种不问情况:一种是正反两个方向部用于切削,当选用一个运动方向后,工作过程中不需 要改变 (如铣床 ),这时正反两个方向所需要的运动速度、变速级数及传递功率应该相同;另一种是正向用于切削而反向用于空程,在工作过程中领反复地变换方向 (如车床、钻床、刨床等 ),这时为了提高生产率,反向运动应比正向运动的速度高,反向的变速级数则可比正向少一些甚至有的机床只要求有一种固定速度,两个方向传递动力的大小也可以不同。 主运动执行件的换向,除了某些直线运动机床是由传动机构 (如曲柄 连秆机构等 )本身实现外,多数机床须设置专门的换向装置。换向装置的基本要求是:结构简单紧凑,换向方便,操纵省力;需要在运转中换向时, 应减少冲击及磨损,换向时间要短,换向要平稳以及换向的能量损失要小等。 向装置的类型 动机换向 变换电动机的转向,使主运动执行件的运动方向改变,这种换向方式可简化机床的机械结构、操作简单省力且容易实现自动化,在可能的条件下应采用这种方式,例如上述正反两方向都用于切削的情况,即使是正向切削、反向空程的情况,有条件也应采徐州工程学院毕业设计 (论文 ) 18 用。利用直流电动机驱动的龙门刨床,由电动机反向,并提高反向速度是很方便的。但是采用交流异步电动机换向,若换向频繁,尤其当电动机功率较大时,易引起电动机过热,故不宜采 用。 械换向 日前,在主传动系统中主要采用圆柱齿多片磨擦离合器式换向机构,它可以在高速运转中平稳地换向,但结构教复杂 (沿移齿轮式、牙嵌离合器及锥齿轮换向机构一般用于进给运动和辅助运动的换向 )。 作过程中不需要改变,这时正反两个方向所需要的运动速度、变速级数及传递功率应该相同;另一种是正向用于切削而反向用于空程。所以 轮式六角车床应选用电动机换向。这样就使结构简单紧凑,换向方便,操纵省力;需要在运转中换向时,可以减少冲击及磨损,换向时间 短。 向装置的设计原则 为了提高正向传动的效率,减少其功率损失,换向机构的中间齿轮放在反向传动 中。 换向时先使运动减速或制动,再接通另一方向的运动,可减少换向的能量损失,已为大多数机床所采用。 换向机构的安放位置,若装于传动链前面的传动轴时,因转速一般较高,其传递扭矩可以减小,故结构紧凑,但传动链中的换向件较多,故折算到换向机构传动轴上的效果惯性矩较大换 向时的能量损失较大,将直接影响机构的寿命 (如离合器的磨损速度增加 )、功率损耗及发热等,有时也影响换向时间的长短。由于传动链中存在间隙,换向时的冲击也较大,因此有的机床传动链较前面的薄弱传动容易扭坏。若将换向机构放在传动链的后面即接近被换向的执行件时,可使能量损失小、换向平稳,但因转速一般较低,会增大换向机构的尺寸。一般对于传动件少,惯性小的传动链,换向机构宜放在前面;对于平稳性要求较高、能量损失要小的,宜放在后面。 型结构 主轴组件通常是由主轴、主轴轴承和安装在主轴上的传动件等三部分所组成。它 是机床中最关键的一个部件,其工作性能对加工质量相生产率有着直接的影响。 主轴组件的设计包括主轴轴承的选择,轴承的布置与调整,确定主轴的结构、材料、技术要求及共润滑、密封等。 支承的主轴组件 前端定位的上的组件,热变形对主轴前端伸长影响小,主轴受压区段短,轴向刚性较高。 (1)前端定位的主轴,定位采们两个推力球轴承,这种轴承发热轮严重,成为热源徐州工程学院毕业设计 (论
