关 键 词：

盒形件落料拉深 复合 模具设计 优秀 优良 机械 毕业设计 论文 a4015

资源描述：

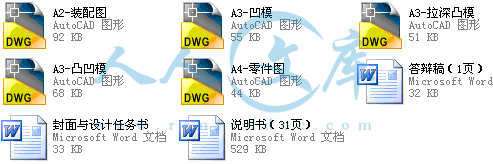

文档包括:

说明书一份,31页,13200字左右.

答辩稿

图纸共5张:

A2-装配图.dwg

A3-凹模.dwg

A3-拉深凸模.dwg

A3-凸凹模.dwg

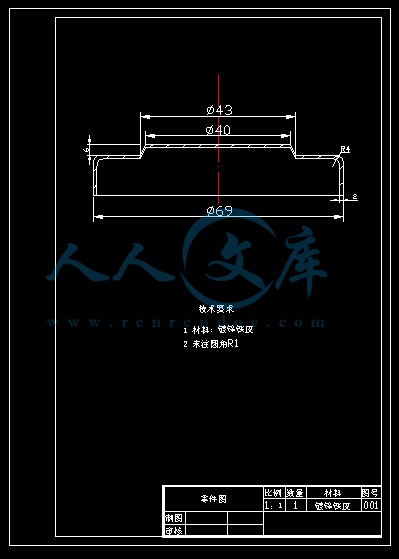

A4-零件图.dwg

内容简介：

济源职业技术学院 毕 业 设 计 题目 盒形件落料拉深模设计 系别 机电系 专业 模具设计与制造 班级 模具 0401 班 姓名 赵林林 学号 200412153 指导教师 张九强 日期 2006 年 12 月 设计任务书 设计题目 ： 盒形件落料拉深模设计 设计要求 ： 设计进度 ： 设计总体时间为一个月。 1 11 月 23 日 11 月 26 日 收集资料 2 11 月 27 日 12 月 5 日 主要设计计算 3 12 月 6 日 12 月 15 日 结构设计 4 12 月 16 日 12 月 22 日 模具的整体设计 5 12 月 23 日 12 月 25 日 校核、修改、提交论文 6. 12 月 26 日 12 月 30 日 论文答辩 指导教师（签名）： 济源职业技术学院 机电系 2007 届毕业生毕业设计答辩记录 姓 名 赵林林 专 业 模具设计与 制造 班 级 模具 0401 答辩时间 答辩地点 设计题目 盒型件落料拉深模设计 1. 冲压的压力中心确定原则？ 答 : （ 1）对称形状的单个冲裁件，冲模的压力中心就是冲裁件的几何中心。 （ 2）工件形状相同且分布位置对称时，冲模的压力中心与零件的对称中心相重合。 （ 3）形状复杂的零件、多凸模的压力中心可用解析计算法求出。 2. 设计排样时应考虑哪些原则？ 答 : （ 1）提高材料利用率（在不影响制件使 用性能前提下，还可以改变制件形状）。 （ 2）排样方法应使冲压操作方便，劳动强度小且安全。 （ 3）模具结构简单、寿命高。 （ 4）保证制件质量和制件对板料纤维方向的要求。 3阐述盒形件毛坯的确定原则。 答： 盒形件毛坯的确定原则是：保证毛坯的面积应等于加上修边余量后的零件表面积。另外，由于盒形件拉深时周边的变形不均匀，且圆角部分材料在变形中要转移到直边的特点，应按面积相等的原则，把形状和尺寸进行修正，使毛坯轮廓线成光滑的曲线，在拉深以后尽可能保证零件口部高度的一致性。 4 试述划分工艺阶段的作用。 答： （ 1）保证产品质量 （ 2）合理使用设备 （ 3）便于热处理工序的安排 （ 4）便于及时发现毛坯缺陷和保护已加工表面 5间
