- 资源描述：
-
文档包括:
说明书一份。48页。21400字左右。
任务书一份。
开题报告一份。
计划周记进度检查表一份。
图纸共6张，如下所示

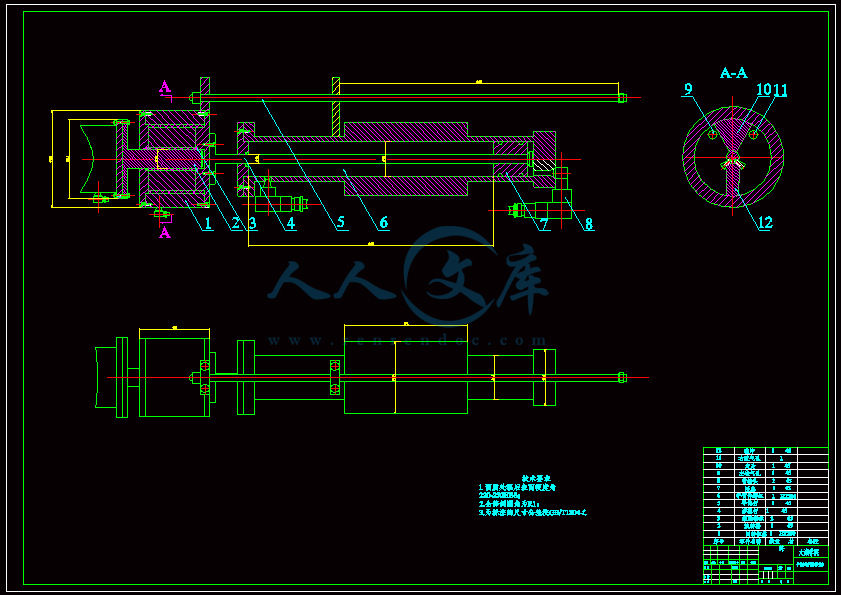

A0-手臂伸缩手腕回转.dwg
A0-装配图.dwg
A1-手部.dwg
A1-电路图.dwg
A2-手臂升降回转.dwg

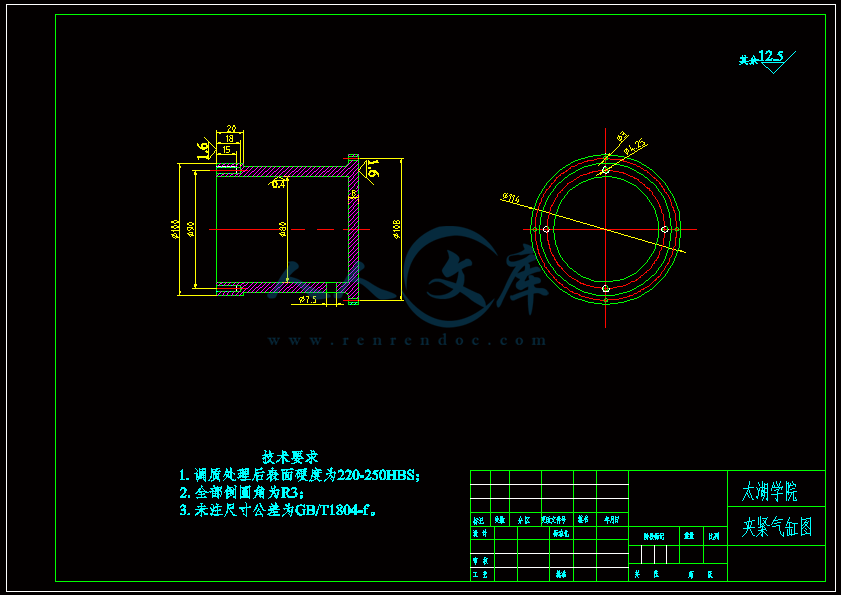

A3-夹紧气缸缸体.dwg
- 内容简介：
-
编号 无锡 太湖学院 毕业设计（论文） 相 关 资 料 题目： 机械手模型设计及制作 信机 系 机 械 工 程 及 自 动 化 专业 学 号： 0923130 学生姓名： 陆 超 指导教师： 许文 （职称： 副教授 ） （职称： ） 2013年 5月 25日 目 录 一、毕业设计（论文）开题报告 二、毕业设计（论文）外文资料翻译及原文 三、学生 “毕业论文（论文）计划、进度、检查及落实表 ” 四、实习鉴定表 无锡 太湖学院 毕业设计（论文） 开 题 报 告 题目： 机械手模型设计及制作 信机 系 机 械 工 程 及 自 动 化 专业 学 号： 0923130 学生姓名： 陆 超 指导教师： 许文 （职称： 副教授 ） （职称： ） 2012年 11月 12日 课题来源 题目来源于产品教学制作 。在工业上，机器人是用作运输或操作从前属于属于人工作业的一种设备，越来越多的事务也可以在机器人的协助下完成。 科学依据 国外机器人领域发展近几年有如下几个趋势 : (1)机器人性能不断提高 (高速度、高精度、高可靠性、便于操作和维修 )，而单机价格不断下降，平均单机价格从 91 年的 美元降至 97 年的 65 万美元。 (2)机械结构向模块化、可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化 :由关节模块、连杆模块用重组方式构造机器人整机 ;国外已有模块化装配机器人产品问市。 (3)机器人控制系统向基于 的开放型控制器方向发展，便于标准化、网络化 ;器件集成度提高，控制柜日见小巧，且采用模块化结构 :大大提高了系统的可靠性、易操作性和可维修性。 (4)机器人中的传感器作用日益重要，除采用传统的位置、速度、加速度等传感器外，装配、焊接机器人还应用了视觉、力觉等传感器，而遥控机器人则采用视觉 、声觉、力觉、触觉等多传感器的融合技术来进行环境建模及决策控制 ;多传感器融合配置技术在产品化系统中已有成熟应用。 (5)虚拟现实技术在机器人中的作用已从仿真、预演发展到用于过程控制，如使遥控机器人操作者产生置身于远端作业环境中的感觉来操纵机器人。 (6)当代遥控机器人系统的发展特点不是追求全自治系统，而是致力于操作者与机器人的人机交互控制，即遥控加局部自主系统构成完整的监控遥控操作系统，使智能机器人走出实验室进入实用化阶段。美国发射到火星上的 “索杰纳 ”机器人就是这种系统成功应用的最著名实例。 研究内容 收集相关设备资料，进行 一种四自由度机械手模型的设计 制作； 它包括总体结构、机械传动系统和伺服控制系统 。 该模型具有结构简单、控制灵活、调整方便、性能稳定等特点； 完成 机械手模型 设计，绘制产品装配图，建议用 准图幅； 完成非标准零件设计图纸。建议用 准图幅 ； 设计说明书一份 ； 翻译 8000 以上外文印刷字符或译出 4000 汉字以上的有关技术资料或专业文献 。 拟采取的研究方法、技术路线、实验方案及可行性分析 （ 1）实验方案 充分分析作业对象 (工件 )的作业技术要求，拟定最合理的作业工序和工艺，并满足系统功能要求和环境条件 ;明确工件的结构形状和材料特性，定位精度要求，抓取、搬运时的受力特性、尺寸和质量参数等，从而进一步确定对机械手结构及运行控制的要求；尽量选用定型的标准组件，简化设计制造过程，兼顾通用性和专用性，并能实现柔性转换和编程 控制。 （ 2）研究方法 在 一定 条件下，分析一个 能快速、准确地拾放和搬运物件 。 在 同等环境 下，对同一个 物体 做 同样的操作 ，在不同的 传动控制下 ，分析 不同传动系统的特点 研究计划及预期成果 研究计划： 2012 年 11 月 7 日 11 月 27 日：按照任务书要求查阅论文相关参考资料，填写毕业设计开题报告书。 2012 年 11 月 27 日 3 月 5 日：填写毕业实习报告。 2013 年 3 月 8 日 3 月 14 日：按照要求修改毕业设计开题报告。 2013 年 3 月 15 日 3 月 21 日：学习并翻译一篇与毕业设 计相关的英文材料。 2013 年 3 月 22 日 4 月 11 日： 机械手模型设计。 2013 年 4 月 12 日 4 月 25 日： 绘制机械手模型设计图纸。 2013 年 4 月 26 日 5 月 25 日：毕业论文撰写和修改工作。 预期成果： 科学发展观为我国工程技术的发展开辟了广阔道路，而机械手作为一种高科技自动化生产设备，已经广泛应用于国民经济的各个领域，这就对我们的教育培训部门提出了新的要求。因此，为了适应社会发展的形势，在现有技术基础上设计一台教学型机械手有着深远的科教意义。 特色或创新之处 选取的气 动机械手成本低廉，性能优越，结构简单，便于操作。 采用固定某些参量、改变某些参量来研究问题的方法，思路清晰，简洁明了，行之有效。 已具备的条件和尚需解决的问题 设计 方案思路已经非常明确，已经具备 独自完成设计 使用 制图软件的能力尚需加强 指导教师意见 指导教师签名： 年 月 日 教研室（学科组、研究所）意见 教研室主任签名： 年 月 日 系意见 主管领导签名： 年 月 日 英文原文 of of up a as a in of of in to to of on to a of of s as as of of of of of by to to of CU to a to of . An of is a of be be to in of be to an in to in a in of in s in to to a of as as to s up in of to or of is to of to a or of In a In of is is of in it of a as as a 4 is to of of to in as to of a to be in a to a to as 1. do (of 2. is is of to 3. of is kg/ be 4. to is of 5. it to it in 1. As of in of in as of 2. As of be in to is to of 2. in of a of is as of by 1. by is to to to of be up A to be as 2. he to be by 3. s is to to of a is up a be so to of to 3. is It is an a It be to of to of It is is to do of It in of to a to to as in is of or to up in as is of of a of in of a of In as of of a a of to of is as as it to of I do of a) in is b) In in it be to in It be to c) be to to d) be in as so e) f) as is a of of a to of of of a of it be a or to of in or of of in 0th 0, of in a to to to as an in of by of of of of be of in It in to of in to is in or as or of of in do a by as in is to as by of is or to by of a of as of a of or to to of by is of a in of is a of In as of of a a of to of of of to in it be in NC At a in an of in a or a it to a of is to to to At s to is a of of of of a on of of is 中文译文 机械手模型设计及制作 科学发展观为我国工程技术的发展开辟了广阔道路，而机械手作为一种高科技自动化生产设备，已经广泛应用于国民经济的各个领域，这就对我们的教育培训部门提出了新的要求。因此，为了适应社会发展的形势，在现有技术基础上设计一台教学型机械手有着深远的科教意义。 本课题设计的教学型搬运机械手，主要包括机械手的总体方案设计、机械手的机械结构设计以及驱动、控制系统设计等，实现了机械手手部的四自由度运动：手臂的升降、伸缩和手腕、手臂的回转。设计中分析了教学型机械手的功能要求和现实意义，通过气压缸来实 现手臂的升降和伸缩，采用回转气压缸来实现手腕和手臂的回转。设计的机械手结构简单、便于操作，在单片机的控制下完成预期的动作，能给学生以直观的印象，达到教学演示的目的。 1 工业机械手的概述 机械手是一种 能自动化定位控制并可重新编程序以变动的多功能机器，它有多个自由度，可用来搬运物体以完成在各个不同环境中工作。在工资水平较低的中国，塑料制品行业尽管仍属于劳动力密集型，机械手的使用已经越来越普及。那些电子和汽车业的欧美跨国公司很早就在它们设在中国的工厂中引进了自动化生产。但现在的变化是那些分布在工业密集的华南 /华东沿海地区的中国本土塑料加工厂也开始对机械手表现出越来越浓厚的兴趣 ,因为他们要面对工人流失率高 ,以及工人交工伤费带来的挑战。 随着我国工业生产的飞跃发展，特别是改革开放以后，自动化程度的迅速提高，实现 工件的装卸、转向、输送或操作钎焊、喷枪、扳手等工具进行加工、装配等作业自动化，已越来越引起我们的重视。 机械手是模仿着人手的部分动作，按给定的程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。 在现实生活中，你是否会发现这样一个问题：在机械工厂里，加工零件装料的时候是不是很麻烦的，劳动生产率不高，生产成本大，有时候还会发生一些人为事故，导致加工者受伤。想想看用什么可以代替呢，加工的时候只要有几个人巡视一下，且可以 24 小时饱和运作，人行吗？回答是肯定的，但是机械式可以来代替它。 生产中应用机械手可以提高 生产的自动化水平和劳动生产率；可以减轻劳动强度、保证产品质量、实现安全生产；尤其是在高温、高压、低温、低压、粉尘、易爆、有毒气体和放射性等恶劣的环境中能够代替人进行正常工作。想到这我就很想设计一个机械手用于生产实际当中。 为什么选择设计机械手用气动来提供动力：气动机械手是指以压缩空气为动力源驱动的机械手。用气压驱动与其他能源驱动比较有以下有点： 之果后排入大气，不育要回收和处理，不污染环境。（环保的概念） 路中压力损失也小（一般气路阻力损失不到油路的千分之一），便于 远距离输送。 般为 4斤 /每平方厘米），因此对动元件的材质和制造精度要求可以降低。 的动作和反应都快，这是气动突出的优点之一。 不会变质，管路不易堵塞。 但是也有它美中不足的地方： 是气动工作的稳定性差，因而造成执行机构运动速度和定位精度不易控制。 出力不可能太大，为了增加输出力，必然使整个气动系统的结构尺寸加大。 2 机械手的组成 机械手的形式是多种多样的，有的较为简单，有的较为复杂 ，但基本的组成形式是相同的，一般由执行机构、传动系统、控制系统和辅助装置组成。 机械手的执行机构，由手、手腕、手臂、支柱组成。手是抓取机构，用来加紧和松开工件，与人的手指相仿，能够完成人手的类似动作。手腕是连接手指与手臂的元件，可以进行上下、左右和回转动作。简单的机械手可以没有手腕。支柱用来支撑手臂，也可以根据与要做成移动。 执行机构的动作要由传动系统来实现。常用机械手传动系统分为机械传动、液压传动、气压传动和电力传动等几种形式。 机械手控制系统的主要作用是控制机械 手按一定的程序、方向、位置、速度进行动作，简单的机械手一般不设置专用的控制系统，只采用行程开关、继电器、控制阀及电路便可以实现传动系统的控制，使执行机构按要求进行动作。动作复杂的机械手则要求采用可编程控制器、微型计算机进行控制。 3 机械手的分类和特点 机械手一般分为三类：第一类是不需要人工操作的通用机械手。它是一种独立的不附属于某一主机的装置。它可以根据任务的需要编制程序，以完成各项规定的操作。它的特点是具备普通机械的性能之外，还具备通用机械、记忆智能的三元机械。第二类是需要人工才做的，成为操作机。它起源于 原子、军事工业，先是通过操作机来完成特定的作业，后来发展到用无线电讯号操作机来进行探测月球等。工业中采用的锻造操作机也属于这一范畴。第三类是专用机械手，主要附属于自动机床或自动线上，用以解决机床上下料和工件传送，这类机械手在国外称为 “它是为主机服务的，由主机驱动；除少数外，工作程序一般是固定的，因此是专用的。 主要特点 ： （ 1）机械手（上下料机械手、装配机械手、搬运机械手、堆垛机械手、助力机械手、真空搬运机、真空吸吊机、省力吊具、气动平衡器等）。 （ 2）悬臂起重机（悬臂吊、电 动环链葫周次 起止日期 工作计划、进度 每周主要完成内容 存在问题、改进方法 指导教师意见并签字 备 注11月 7日 1月 27日教师下达毕业设计任务，学生初步阅读资料，完成毕业设计开题报告。按照任务书要求查阅论文相关参考资料，填写毕业设计开题报告书 查找的资料与机械手无关，以后查找资料的时候要注重效率4012年 11月 28日 1日 指导专业实训 进行专业实训 机器不熟悉，要读懂操作说明书9013年 1月 9日 2日 指导毕业实习 进入企业，熟悉企业流程 对新的环境不适应，要加强自己的实干11 2013年 2月 13日 7日 进行专业外文资料的翻译 对资料进行专业外文翻译 对一些专业术语翻译不够通顺，还需进一步加强自己的英语12 2013年 2月 20日 4日 查新、查先选择合适的设计方法 选择合适的机械手设计方法 选择不出最为合适的设计方案，对自己要有足够的信心13 2013年 2月 27日 日 设计总体方案确定 确定方案的总体设计 对总体设计没有思路，还需对自己的设计的东西有所规划14 2013年 3月 5日 日 选择、确定动力、传动装置 选择合适的传动装置、确定动力 对传动装置不够熟悉，还需要对自己的专业知识进行强化15 2013年 3月 12日 6日 初步确定支撑、连接件 初步确定了支撑、连接件 对机械手的连接件不熟悉，要多进行查找相关资料16 2013年 3月 19日 3日 总体结构草图绘制 完成总体结构草图的绘制 总体结构图纸画不出，请老师指导存档编码：无锡太湖学院 2013 届毕业作业周次进度计划、检查落实表系别：信机系 班级：机械 93 学生姓名：陆超 课题（设计）名称：机械手模型设计及制作 开始日期： 2012年 11月 7日周次 起止日期 工作计划、进度 每周主要完成内容 存在问题、改进方法 指导教师意见并签字 备 注17 2013年 3月 26日 0日 零部件结构设计及校核 设计零部件结构并对其进行校核 对一些零部件的计算的时候选取的零件不合适，要根据实际与理论相结合18 2013年 4月 2日 日 零部件精度设计 完成零部件精度设计 对零部件的设计不够精准，自己的计算能力还需进步加强19 2013年 4月 9日 3日 总装图绘制 完成总装图的绘制 一些零件的画法有错误，一些零件要查表画20 2013年 4月 16日 0日 部件装配图绘制 完成部件装配图的绘制 画图软件运用不够熟练，要加强这方面的锻炼21 2013年 4月 23日 7日 非标零件图绘制 完成非标零件图的绘制 画图的时候线性线宽都是错误画法，要查看制图手册22 2013年 4月 30日 日 整理设计过程资料、校对设计结果 整理设计过程资料、校对设计结果 设计的资料比较杂乱，要把自己的资料及设计结果分类好23 2013年 5月 7日 1日 撰写设计说明书 完成设计说明书的撰写 说明书的格式存在很多错误，要按照要求书写24 2013年 5月 14日 8日 设计资料审核、修改 审核设计资料对不足之处进行修改 存在许多细节错误，以后要严谨一些25 2013年 5月 21日 5日 设计资料审核、提交 审核设计资料之后提交 时间比较赶，要合理安排自己的时间说明： 1、 “工作计划、进度 ”、 “指导教师意见并签字 ”由指导教师填写， “每周主要完成内容 ”， “存在问题、改进方法 ”由学生填写。2、本表由各系妥善归档，保存备查。 编号 无锡 太湖学院 毕业设计（论文） 题目： 机械手模型设计及制作 信机 系 机 械 工 程 及 自 动 化 专业 学 号： 0923130 学生姓名： 陆 超 指导教师： 许文 （职称： 副教授 ） （职称： ） 2013 年 5 月 25 锡 太湖学院本科毕业设计（论文） 诚 信 承 诺 书 本人郑重声明：所呈交的毕业设计（论文） 机械手模型设计 是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。 班 级： 机械 93 学 号： 0923130 作者姓名： 2013 年 5 月 25 日 无锡太湖学院 信 机 系 机械工程及自动化 专业 毕 业 设 计论 文 任 务 书 一、题目及专题： 1、题目 机械手模型设计及制作 2、专题 机械手模型设计 二、课题来源及选题依据 题目来源于教学产品制作。在工业上，机器人是用作 运输或操作从前属于人工作业的一种设备，越来越多的日常事务也可以在机器人的协助下完成。教学用机械手模型，虽然不像工业机器人那么复杂，但仍包含很重要的技术成分，例如它能实现空间坐标系三根轴向上的运动。这一特征使通过多种方法控制其运动成为可能，机器人还有“夹钳”这一非常典型的机构。 设计技术参数： 1抓重： 10 千克 2自由度数： 4 个自由度 3座标型式：圆柱型座标 4最大工作半径： 1000 5手臂最大中心高： 1380 6手臂运动参数：伸缩行程 400缩速度 50mm/s；升降行程 200降速度 50mm/s；回转范围 00转速度 900/s 7手腕运动参数：回转范围 00转速度 1800/s 8定位精度： 0. 5 三、本设计（论文或其他）应达到的要求： 收集相关设备资料，进行一种四自由度机械手模型的设计制作； I 它包括总体结构、机械传动系统和伺服控制系统。该模型具有结构简单、控制灵活、调整方便、性能稳定等特点 ； 完成机械手模型设计，绘制产品装配 图，建议用 准图幅； 完成非标准零件设计图纸。建议用 准图幅 ； 设计说明书一份 ； 翻译 8000以上外文印刷字符或译出 4000汉字以上的有关技术资料或专业文献 。 四、 接受任务学生： 机械 93 班 姓名 陆 超 五、开始及完成日期： 自 2012 年 11 月 12 日 至 2013 年 5 月 25 日 六、设计（论文）指导（或顾问）： 指导教师 签名 签名 签名 教 研 室 主 任 学科组组长研究所所长 签名 系主任 签名 2012 年 11 月 12 要 科学发展观为我国工程技术的发展开辟了广阔道路，而机械手作为一种高科技自动化生产设备，已经广泛应用于国民经济的各个领域，这就对我们的教育培训部门提出了新的要求。因此，为了适应社会发展的形势，在现有技术基础上设计一台教学型机械手有着深远的科教意义。 本课题设计的教学型搬运机械手，主要包括机械手的总体方案设计、机械手的机械结构设计以及驱动、控制系统设计等，实现了机械手手部的四自由度运动：手臂的升降、伸缩和手腕、手臂的回转。设计中分析了教学型机械手的功能要求和现实意义，通过气压缸来实现 手臂的升降和伸缩，采用回转气压缸来实现手腕和手臂的回转。设计的机械手结构简单、便于操作，在单片机的控制下完成预期的动作，能给学生以直观的印象，达到教学演示的目的。 关键词 : 机械手； 气动装置 ；四自由度； 控制系统 V of of up a as a in of of in to to of on to a of of s as as of of of of of by to to of CU to a to of 目 录 1 绪论 . 1 机械手概述 . 1 机械手的组成和分类 . 1 械手的组成 . 1 械手的分类 . 4 国内外发展状况 . 5 题研究的主要内容 . 6 学用机械手的功能要求及现实意义 . 6 学用机械手的功能要求 . 6 学用机械手的现实意义 . 6 2 机械手的设计方案 . 7 机械手的座标型式与自由度 . 7 械手的坐标型式 . 7 械手的自由度 . 8 机械手的手部结构方案 设计 . 8 机械手的主要参数 . 10 机械手的技术参数列表 . 11 3 机械手机械系统设计 . 12 部结构设计 . 12 设计时考虑的几个问题 . 12 爪夹持装置的机构选型 . 12 手部夹紧气缸的设计 . 13 腕结构设计 . 17 手腕的自由度 . 18 手腕的驱动力矩的计算 . 18 臂结构设计 . 22 臂伸缩与手腕回转部分 . 22 臂升降和回转部分 . 24 臂升降气缸的设计 . 24 臂回转缸体的设计 . 27 4 机械手气压系统的设计 . 29 压传动系统工作原理图 . 29 动元件介绍 . 29 5 机械手控制系统设计 . 33 制系统的结构分类 . 33 制方式 . 33 I 械手的控制 . 34 6 结论 与展望 . 36 致谢 . 37 参考文献 . 38 1 1 绪论 机械手概述 机器人由操作机 (机械本体 )、控制器、伺服驱动系统和检测传感装置构成，是一种仿人操作，自动控制 、可重复编程、能在三维空间完成各种作业的机电一体化自动化生产设备。特别适合于多品种、变批量的柔性生产。它对稳定、提高产品质量，提高生产效率，改善劳动条件和产品的快速更新换代起着十分重要的作用。 机器人技术是综合了计算机、控制论、机构学、信息和传感技术、人工智能、仿生学等多学科而形成的高新技术，是当代研究十分活跃，应用日益广泛的领域。机器人应用情况，是一个国家工业自动化水平的重要标志。 机器人并不是在简单意义上代替人工的劳动，而是综合了人的特长和机器特长的一种拟人的电子机械装置，既有人对环境状态的快速反应和分 析判断能力，又有机器可长时间持续工作、精确度高、抗恶劣环境的能力，从某种意义上说它也是机器的进化过程产物，它是工业以及非产业界的重要生产和服务性设各，也是先进制造技术领域不可缺少的自动化设备。 机械手是模仿着人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。在工业生产中应用的机械手被称为 “工业机械手 ”。生产中应用机械手可以提高生产的自动化水平和劳动生产率 :可以减轻劳动强度、保证产品质量、实现安全生产；尤其在高温、高压、低温、低压、粉尘、易爆、有毒气体和放射性等恶劣的环境中，它代替 人进行正常的工作，意义更为重大。因此，在机械加工、冲压、铸、锻、焊接、热处理、电镀、喷漆、装配以及轻工业、交通运输业等方面得到越来越广泛的引用。 机械手的结构形式开始比较简单，专用性较强，仅为某台机床的上下料装置，是附属于该机床的专用机械手。随着工业技术的发展，制成了能够独立的按程序控制实现重复操作，适用范围比较广的 “程序控制通用机械手 ”，简称通用机械手。由于通用机械手能很快的改变工作程序，适应性较强，所以它在不断变换生产品种的中小批量生产中获得广泛的引用。 机械手的组成和分类 械手 的组成 机械手主要由执行机构、驱动系统、控制系统以及位置检测装置等所组成。各系统相互之间的关系如方框图 1示。 图 械手的组成方框图 控制系统 驱动系统 被抓取工件 执行机构 位置检测装置 2 (1)执行机构 1 它包括手部、手腕、手臂和立柱等部件，有的还增设行走机构。 1)手部 即与物件接触的部件。由于与物件接触的形式不同，可分为夹持式和吸附式手部。夹持式手部由手指 (或手爪 ) 和传力机构所构成。手指是与物件直接接触的构件，常用的手指运动形式有回转型和平移型。回转型手指结构简单，构件制造容易， 故应用较广泛。平移型应用较少，其原因是结构比较复杂，但平移型手指夹持圆形零件时，工件直径变化不影响其轴心的位置，因此适宜夹持直径变化范围大的工件。 手指结构取决于被抓取物件的表面形状、被抓部位 (是外廓或是内孔 )和物件的重量及尺寸。常用的指形有平面的、 V 形面的和曲面的 :手指有外夹式和内卡式 ;指数有双指式、多指式和双手双指式等。 而传力机构则通过手指产生夹紧力来完成夹放物件的任务。传力机构型式较常用的有 :连杆式、凸轮式、齿轮齿条式、螺旋式和绳轮式等。 吸附式手部主要由吸盘等构成，它是靠吸附力 (如吸盘内形成负压 或产生电吸磁力 )吸附物件，相应的吸附式手部有负压吸盘和电磁盘两类。 对于轻小片状零件、光滑薄板材料等，通常用负压吸盘吸料。造成负压的方式有气流负压式和真空泵式。 对于导磁性的环类和带孔的盘类零件，以及有网孔状的板料等，通常用电磁吸盘吸料。电磁吸盘的吸力由直流电磁铁和交流电磁铁产生。 用负压吸盘和电磁吸盘吸料，其吸盘的形状、数量、吸附力大小，根据被吸附的物件形状、尺寸和重量大小而定。 2)手腕 是连接手部和手臂的部件，并可用来调整被抓取物件的方位 (即姿势 )。 3)手臂 手臂是支承被抓物件、手部、手腕的重要部件 。手臂的作用是带动手指去抓取物件，并按预定要求将其搬运到指定的位置。机械手的手臂通常由驱动手臂运动的部件 (如油缸、气缸、齿轮齿条机构、连杆机构、螺旋机构和凸轮机构等 )与驱动源 (如液压、气压或电机等 )相配合，以实现手臂的各种运动。 3 手臂可能实现的运动如下 : 手臂在进行伸缩或升降运动时，为了防止绕其轴线的转动，都需要有导向装置，以保手臂运动 基本运动 复合运动 直线运动与回转运动的组合 (即螺旋运动 ) 两直线运动的组合 (即平面运动 ) 回转运动 :如水平回转、左右摆动运动 直线运动 :如伸缩、升降、横移运动 两回转运动的组合 (即空间曲面运动 )。 3 证手指按正确方向运动。此外，导向装置还能承担手臂所受的弯曲力矩和扭转力矩以及手臂回转运动时在启动、制动瞬间产生的惯性力 矩，使运动部件受力状态简单。 导向装置结构形式，常用的有 :单圆柱、双圆柱和四圆柱等导向型式。 4)立柱 立柱是支承手臂的部件，立柱也可以是手臂的一部分，手臂的回转运动和升降 (或俯仰 )运动均与立柱有密切的联系。机械手的立柱通常为固定不动的，但因工作需要，有时也可作横向移动，即称为可移式立柱。 14 5)行走机构 当工业机械手需要完成较远距离的操作，或扩大使用范围时，可在机座上安装滚轮、轨道等行走机构，以实现工业机械手的整机运动。滚轮式行走机构可分为有轨的和无轨的两种。驱动滚轮运动则应另外增设机械传动装置。 1 6)机座 机座是机械手的基础部分，机械手执行机构的各部件和驱动系统均安装于机座上，故起支撑和连接的作用。 13 (2)驱动系统 驱动系统是驱动机械手执行机构运动的动力装置，通常由动力源、控制调节装置和辅助装置组成。常用的驱动系统有液压传动、气压传动、电力传动和机械传动等四种形式。 （ 3）控制系统 控制系统是支配着工业机械手按规定的要求运动的系统。目前机械手的控制系统一般由程序控制系统和电气定位 (或机械挡块定位 )系统组成。控制系统一般采用电气控制，它支配着机械手按规定的程序运动，并记忆人们给于机械手的 指令信息 (如动作顺序、运动轨迹、运动速度及时间 )，同时按其控制系统的信息对执行机构发出指令，必要时可对机械手的动作进行监视，当动作有错误或发生故障时即发出报警信号。 12 (4)位置检测装置 控制机械手执行机构的运动位置，并随时将执行机构的实际位置反馈给控制系统，并与设定的位置进行比较，然后通过控制系统进行调整，从而使执行机构以一定的精度达到设定位置。 械手的分类 机械手的种类很多，关于分类的问题，目前在国内尚无统一的分类标准，在此暂按使用范围、驱动方式和控制系统等进行分类。 (1)按用途分 机械手可分为专用机械手和通用机械手两种 : 1)专用机械手 它是附属于主机的、具有固定程序而无独立控制系统的机械装置。专用机械手具有动作少、工作对象单一、结构简单、使用可靠和造价低等特点，经常用在如自动机床、自动线的上、下料机械手和 加工中心 ”批量的自动化生产的自动换刀机械手。 6 2)通用机械手 4 它是一种具有独立控制系统的、程序可变的、动作灵活多样的机械手。通过调整可在不同场合使用，驱动系统和在各性能范围内，其动作程序是可变的，控制系统是独立的。通用机械手的工作范围大、定位精度高、通用性强，适用于不断变 换生产品种的中小批量自动化的生产。 通用机械手按其控制定位的方式不同可分为简易型和伺服型两种 :简易型以 “开一关 ”式控制定位，只能是点位控制 :伺服型具有伺服系统定位控制系统，可以点位控制，也可以实现连续轨迹控制，一般的伺服型通用机械手属于数控类型。 (2)按驱动方式分 1)液压传动机械手 是以液压的压力来驱动执行机构运动的机械手。其主要特点是 :抓重可达几百公斤以上、传动平稳、结构紧凑、动作灵敏。但对密封装置要求严格，不然油的泄漏对机械手的工作性能有很大的影响，且不宜在高温、低温下工作。若机械手采用电液伺服驱动 系统，可实现连续轨迹控制，使机械手的通用性扩大，但是电液伺服阀的制造精度高，油液过滤要求严格，成本高。 2 2)气压传动机械手是以压缩空气的压力来驱动执行机构运动的机械手。其主要特点是 :介质来源极为方便，输出力小，气动动作迅速，结构简单，成本低。但是，由于空气具有可压缩的特性，工作速度的稳定性较差，冲击大，而且气源压力较低，抓重一般在 30 公斤以下，在同样抓重条件下它比液压机械手的结构大，所以适用于高速、轻载、高温和粉尘大的环境中进行工作。 2 3)机械传动机械手 即由机械传动机构 (如凸轮、连杆、齿轮和齿 条、间歇机构等 )驱动的机械手。它是一种附属于工作主机的专用机械手，其动力是由工作机械传递的。它主要特点是运动准确可靠，动作频率大，但结构较大，动作程序不可变。它常被用于工作主机的上、下料。 4)电力传动机械手 即有特殊结构的感应电动机、直线电机或功率步进电机直接驱动执行机构运动的机械手，因为不需要中间的转换机构，故机械结构简单。其中直线电机机械手的运动速度快和行程长，维护和使用方便。此类机械手目前还不多，但有发展前途。 6 (3)按控制方式分 1)点位控制 它的运动为空间点到点之间的移动，只能控制运动过程 中几个点的位置，不能控制其运动轨迹。若欲控制的点数多，则必然增加电气控制系统的复杂性。目前使用的专用和通用工业机械手均属于此类。 9 2)连续轨迹控制 它的运动轨迹为空间的任意连续曲线，其特点是设定点为无限的，整个移动过程处于控制之下，可以实现平稳和准确的运动，并且使用范围广，但电气控制系统复杂。这类机械手一般采用小型计算机进行控制 。 5 国内外发展状况 国外机器人领域发展近几年有如下几个趋势 : (1)机器人性能不断提高 (高速度、高精度、高可靠性、便于操作和维修 )，而单机价格不断下降，平均单机价格从 91 年的 美元降至 97 年的 65 万美元。 15 (2)机械结构向模块化、可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化 :由关节模块、连杆模块用重组方式构造机器人整机 ;国外已有模块化装配机器人产品问市。 (3)机器人控制系统向基于 的开放型控制器方向发展，便于标准化、网络化 ;器件集成度提高，控制柜日见小巧，且采用模块化结构 :大大提高了系统的可靠性、易操作性和可维修性。 9 (4)机器人中的传感器作用日益重要，除采用传统的位置、速度、加速度等传感器外，装配、焊接机器人还应用了视 觉、力觉等传感器，而遥控机器人则采用视觉、声觉、力觉、触觉等多传感器的融合技术来进行环境建模及决策控制 ;多传感器融合配置技术在产品化系统中已有成熟应用。 (5)虚拟现实技术在机器人中的作用已从仿真、预演发展到用于过程控制，如使遥控机器人操作者产生置身于远端作业环境中的感觉来操纵机器人。 (6)当代遥控机器人系统的发展特点不是追求全自治系统，而是致力于操作者与机器人的人机交互控制，即遥控加局部自主系统构成完整的监控遥控操作系统，使智能机器人走出实验室进入实用化阶段。美国发射到火星上的 “索杰纳 ”机器人就是这种系 统成功应用的最著名实例。 (7)机器人化机械开始兴起。从 94 年美国开发出 “虚拟轴机床 ”以来，这种新型装置已成为国际研究的热点之一，纷纷探索开拓其实际应用的领域。我国的工业机器人从 80 年代 “七五 ”科技攻关开始起步，在国家的支持下通过 “七五 ”、 “八五 ”科技攻关，目前己基本掌握了机器人操作机的设计制造技术、控制系统硬件和软件设计技术、运动学和轨迹规划技术，生产了部分机器人关键元器件，开发出喷漆、弧焊、点焊、装配、搬运等机器人 ;其中有 130 多台套喷漆机器人在二十余家企业的近 30 条自动喷漆生产线 (站 )上获得规模应用， 弧焊机器人己应用在汽车制造厂的焊装线上。但总的来看，我国的工业机器人技术及其工程应用的水平和国外比还有一定的距离，如 :可靠性低于国外产品 :机器人应用工程起步较晚，应用领域窄，生产线系统技术与国外比有差距 ;在应用规模上，我国己安装的国产工业机器人约 200 台，约占全球已安装台数的万分之四。以上原因主要是没有形成机器人产业，当前我国的机器人生产都是应用户的要求， “一客户，一次重新设计 ”，品种规格多、批量小、零部件通用化程度低、供货周期长、成本也不低，而且质量、可靠性不稳定。因此迫切需要解决产业化前期的关键技术，对 产品进行全面规划，搞好系列化、通用化、模块化设计，积极推进产业化进程。我国的智能机器人和特种机器人在 “863”计划的支持下，也取得了不少成果。其中最为突出的是水下机器人， 6000m 水下无缆机器人的成果居世界领先水平，还开发出直接遥控机器人、双臂协调控制机器人、爬壁机器人、管道机器人等机种 :在机器人视觉、力觉、触觉、声觉等基础技术的开发应用上开展了不少工作，6 定的发展基础。但是在多传感器信息融合控制技术、遥控加局部自主系统遥控机器人、智能装配机器人、机器人化机械等的开发应用方面则刚刚起步，与国外先进水平差 距较大，需要在原有成绩的基础上，有重点地系统攻关，才能形成系统配套可供实用的技术和产品，以期在 “十二五 ”中立于世界先进行列之中。 题研究的主要内容 本课题主要研究了国内外机械手发展的现状，阐述了教学型机械手的功能要求和现实意义，通过对机械手工作原理的学习和了解，熟悉了机械手的运动机理。在现有机械手技术基础上，确定了教学型搬运机械手的基本系统结构，对机械手的运动进行了简单的力学模型分析，完成了机械手传动部分、执行系统、驱动系统等系统的相关设计，并对机械手的控制技术进行了一定的阐述。 学用机械手 的功能要求及现实意义 学用机械手的功能要求 本次设计的机械手是一台教学用搬运机械手，实现手部四自由度运动，完成物件的搬运工作。能通过相关的演示可以给学生直观的印象，在这种前提和背景下，这就要求所设计的机械手达到以下目标： 要时可以降低精度要求； 于学生掌握机械手结构特点； 以较好的完成演示动作； 便于维修保养。 学用机械手的现实意义 科学发展观为我国工程技术的发展开辟了广阔道路，而机械手作为一种高科 技自动化生产设备，已经广泛应用于国民经济的各个领域，这就对我们的教育培训部门提出了新的要求。因此，为了适应社会发展的形势，在现有技术基础上设计一台教学型机械手有着深远的科教意义。 7 2 机械手的设计方案 对气动机械手的基本要求是能快速、准确地拾放和搬运物件，这就要求它们具有高精度、快速反应、一定的承载能力、足够的工作空间和灵活的自由度及在任意位置都能自动定位等特性。设计气动机械手的原则是 :充分分析作业对象 (工件 )的作业技术要求，拟定最合理的作业工序和工艺，并满足系统功能要求和环境条件 ;明确工件的结构形状和 材料特性，定位精度要求，抓取、搬运时的受力特性、尺寸和质量参数等，从而进一步确定对机械手结构及运行控制的要求；尽量选用定型的标准组件，简化设计制造过程，兼顾通用性和专用性，并能实现柔性转换和编程控制。 本次设计的机械手是一台教学用搬运机械手，通过相关的演示可以给学生深刻的印象，在这种前提和背景下，这就要求所设计的机械手 成本低廉、性能优越、结构简单等，必要时可以降低精度要求。 机械手的座标型式与自由度 械手的坐标型式 机械手的坐标型式主要有直角坐标结构、圆柱坐标结构、球坐标结构和关节型 结构四种。各结构型式及其相应的特点，分别介绍如表 2 表 2械手结构简图 结构形式方案 特点 优缺点 结构简图 1 直角坐标型 操作机的手臂具有三个移动关节，其关节轴线按直角坐标配置 结构刚度较好，控制系统的设计最为简单，但其占空间较大，且运动轨迹单一，使用过程中效率较低 2 圆柱坐标型 操作机的手臂至少有一个移动关节和一个回转关节，其关节轴线按圆柱坐标系配置 结构刚度较好，运动所需功率较小，控制难度较小，但运动轨迹简单，使用过程中效率不高 3 球坐标型 操作机的手臂具有两个回转关节和一个移 动关节，其轴线按极坐标系配置 结构紧凑，但其控制系统的设计有一定难度，且机械手臂的刚度不足，机械结构较为复杂 4 关节型 操作机的手臂类似人的上肢关节动作，具有三个回转关节 运动轨迹复杂，结构最为紧凑，但控制系统的设计难度大，机械手的刚度差 初步确定选用圆柱坐标型机械手 选用圆柱坐标型运动机构的原因：因本次设计的机械手是机电一体化产品，8 行机械结构设计时必须兼顾控制部分的要求。直角坐标型机械手的控制系统的设计最为简单，但其占空间较大，且运动轨迹单一，使用过程中效率较低；球坐标型机械手结构紧凑 ，但其控制系统的设计有一定难度，且机械手臂的刚度不足；关节型机械手的运动轨迹复杂，结构最为紧凑，但控制系统的设计难度最大，机械手臂的刚度很差。综合看来，圆柱坐标型机械手结构刚度较好，控制难度较小， 本设计是设计一台教学用搬运机械手，因此 用于本次毕业设计的选型比较合适。 械手的自由度 自由度是指描述物体运动所需的独立运动参数的数目，三维空间需要 6 个自由度。所谓机械手的运动自由度是指确定一个机械手操作位置时所需的独立运动参数的数目，它表示机械手动作的灵活程度。 5 一般固定程序的机械手，动作比较简 单，自由度数较少。工业机器人自由度数较多，动作灵活性和通用性较大。一般说来，机器人靠近机座的 3 个自由度是用来实现手臂未端的空间位置的，再用几个自由度来定出未端执行器的方位： 7 个以上的自由度是冗余自由度，是用来躲避障碍物的。 自由度的选择也与生产要求有关，若批量大，操作可靠性要求高，运行速度快，周围设备构成比较复杂，工件质量轻时，机械手的自由度数可少；如果要便于产品更换，增加柔性，则机械手的自由度要多一些。 计算机械手的自由度时，末端执行器的夹持器动作是不计入的，因为这个动作不改变工件的位置和姿态。在满足机械 手工作要求前提下，为简化机械手的结构和控制，应使自由度数最少。 本设计的机械手力求结构简单，成本低廉，因此，自由度选择为 4 个自由度。 图 由度结构简图 机械手的手部结构方案设计 (1)手部结构的设计 夹持式手部结构由手指 (手爪 )和传力机构所组成。其传力结构形式比较多，如 连杆式、凸轮式、齿轮齿条式、螺旋式和绳轮式 等等。 夹持式是最常见的一种，其中常用的有两指式、多指式和双手指式；9 的部位又可以分为内卡式 (或内涨式 )和外夹持式两种；按模仿人手手指的动作，手指可以分为一支点回转型、 二支点回转型和移动型 (或称直进型 )，其中以二支点回转型为基本型式。当二支点回转型手指的两个回转支点的距离缩小到无穷小时，就变成了一支点回转型手指；同理，当二支点回转型手指的手指长度变成无穷长时，就成为移动型。回转型手指开闭角较小，结构简单，制造容易，应用广泛；移动型应用较少，其结构比较复杂庞大，当移动型手指夹持直径变化的零件时不影响其轴心的位置，能适应不同直径的工件。 7 通过综合考虑，本设计选择最常用的外卡式两指钳爪，采用齿轮齿条这种结构方式。 (2)手腕结构的设计 腕部是连接手部和手臂的部件，它有独立 的自由度，本机械手要求实现手腕的回转，可采用具有一个自由度的回转气缸来驱动腕部回转。 (3)手臂结构的设计 按照抓取工件的要求，本机械手的手臂有三个自由度，即手臂的伸缩、左右回转和升降 (或俯仰 )运动。手臂的回转和升降运动是通过立柱来实现的，立柱的横向移动即为手臂的横移。手臂的各种运动由气缸来实现。 (4)驱动部分的设计 在普通的机械运动中，机械的驱动一般有气压传动、液压传动、电机传动等。 各种驱动方式的特点见表 2 表 2用的驱动方式 内容 驱动方式 液压驱动 气动驱动 电机驱动 输出功率 很大 大 较大 控制性能 利用液体的不可压缩性，控制精度较高，输出功率大，可无级调速，反应灵敏，可实现连续轨迹控制 气体压缩性大，精度低，阻尼效果差，低速不易控制，难以实现高速高精度的连续轨迹控制 控制精度高，功率较大，能精确定位，反应灵敏，可实现高速高精度的连续轨迹控制，伺服特性好，控制系统复杂 响应速度 很高 较高 很高 结构性能 结构适当，执行机构可标准化，模拟化，易实现直接驱动 结构适当，执行机构可标准化，模拟化，易实现直接驱动 伺服电动机易于标准化，结构性能好，噪音低，电动机一般需配置减速装 置 安全性 防爆性能较好，用液压油作传动介质，
