基于PLC立体车库控制系统设计【优秀机械机电毕业设计论文】【A6333】
收藏
资源目录
压缩包内文档预览：(预览前20页/共65页)
编号：982087
类型：共享资源
大小：773.96KB
格式：RAR
上传时间：2017-01-11
上传人：木***
认证信息
个人认证
高**（实名认证）
江苏
IP属地：江苏
50
积分
- 关 键 词：
-
基于
plc
立体车库
控制系统
设计
优秀
优良
机械
机电
电机
毕业设计
论文
a6333
- 资源描述：
-
文档包括:
说明书一份。65页，27500字。
开题报告一份。
图纸共3张，如下所示

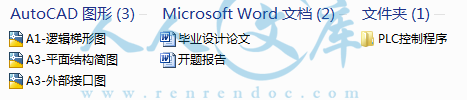

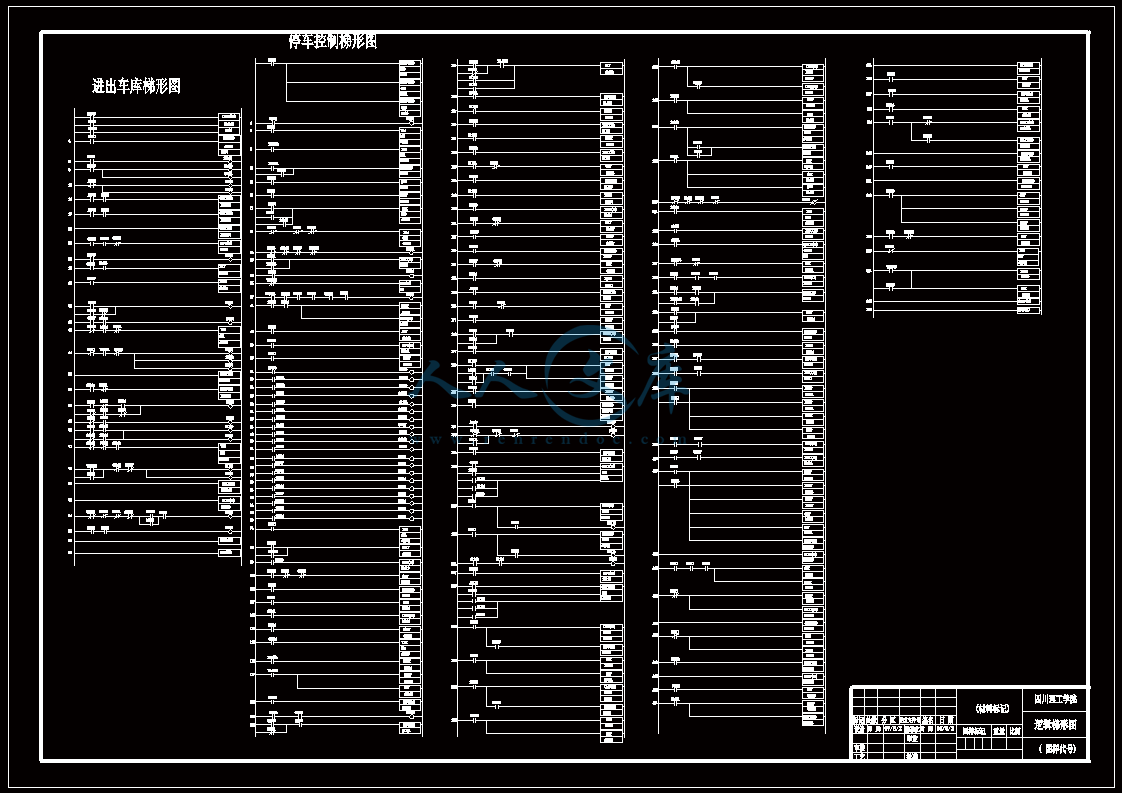

A1-逻辑梯形图.dwg
A3-平面结构简图.dwg
A3-外部接口图.dwg
- 内容简介：
-
四川理工学院毕业设计（论文）开题报告 设计（论文）名称 基于 体车库控制系统 设计 设计（论文）类型 B 指导教师 孙 祥 国 学生 姓名 曾 勇 学号 030110229 系、专业、班级 机电 031 一、选题依据：（简述研究现状或生产需求情况，说明该设计（论文）目的意义。） 由于经济的发展，城市人口、城市车辆逐年增多 , 市区停车问题亟待解决。传统的单层平面停车场占用大量宝贵的土地资源，越来越不能满足需求。建造在地下的堆垛式立体车库具有高密度的特点，是停车库中最为先进的形式，这种形式的车库容量大 ，大型的容量可达 1000 3000个车位，其占地面积少、停车率高、布置灵活、高效低耗、性价比高、安全可靠、调车速度快、自动化程度高，是各大城市解决停车难的最佳选择。 自动化立体车库是集自动化技术 、 机器人技术 、 计算机技术为一体的智能化 、 立体化的物流储运系统，能够自动而可靠的完成车辆的存储以及相关信息的管理。对该系统的开发与研究，可以解决我国停车难的问题，具有非常大的理论意义和使用价值。 二、设计（论文研究）思路及工作方法 自动化立体车库通过可编程序控制器控制车位的空间位置变动，使车位能够实现空间到平面的转化 ，实现多重单层平面停车的功能。 为自动化工业控制器，目前国内的众多升降横移式立体停车库中，其控制核心单元多为 通过控制按钮，由工作人员现场操作来实现对车库的管理和控制。可编程序控制器（ 以微电子技术为核心的一种新型工业控制器，立体车库动作复杂，要求控制系统实现顺序动作控制、速度控制、定位控制及安全互锁控制。所以 三、设计（论文研究）任务完成的阶段内容及时间安排。 集资料、了解机械式车库的发展 定选用车库的类型 型号、输入信号与输出器件 库内部控制梯形图 、绘图并总结 导教师意见 指导教师签字： 年 月 日 教研室毕业设计（论文）工作组审核意见 难度 分量 综合训练程度 教研室主任： 年 月 日 设计（论文）类型： A 理论研究； B 应用研究； C 软件设计； 四 川 理 工 学 院 毕 业 设 计（论 文）说 明 书 题 目 基于 控制系统设计 学 生 曾 勇 系 别 机电工程系 专 业 班 级 机械设计制造及 自动化 机电 学 号 030110229 指 导 教 师 孙 祥 国 四 川 理 工 学 院 毕业设计（论文）任务书 设计（论文）题目： 基于 系： 机电 工程 系 专业： 机械设计制造及自动化 班级： 机电 031 学号： 030110229 学生： 曾 勇 指导教师： 孙 祥 国 接受任务时间 2007/3/5 教研室主任 （签名） 系主任 （签名） 1毕业设计（论文）的主要内容及基本要求 1. 确定车库类型的选择 2. 绘制立体车库的平面结构简图 3. 列出进出车库、停车库两个系统的输入 /输出信号 4. 根据 I/选址 5. 编写进出车库、停车库系统的逻辑梯形图 2指定查阅的主要参 考文献及说明 东青 北京：人民邮电出版社， 可编程序控制器原理应用网络 国科学技术大学， 可编程序控制器原理与应用 子工业出版社， 常用低压电器与可编程序控制器 安电子科技大学出版社， 2005 3进度安排 设计（论文）各阶段名称 起 止 日 期 1 学习 集资料、了解机械式车库的发展 对比立体车库的类型、确定选用 车库的类型 确定 入信号与输出器件 编写车库门、车库内部控制梯形图 编写说明书 、绘图并总结 评阅及答辩 要 I 摘 要 自动化立体车库是集自动化技术 、 机器人技术 、 计算机技术为一体的智能化 、 立体化的物流储运系统，能够自动而可靠的完成车辆的存储以及相关信息的管理。对该系统的开发与研究， 可以解决我国停车难的问题，具有非常大的理论意义和使用价值。 在程序设计之前，首先确定车库的类型和平面结构。 不同立体车库机构的布置和同一立体车库机构的选择等都不相同，所以对应的控制系统部分也就相应地有差别。由于堆垛式立体车库的运行效率高、可靠性好等，且能实现全自动化管理，具有广泛的应用前景，因此 利用 编程序控制器）设计一个 地下 堆垛式立体车库的控制系统 。而在设计的过程中，为了便于系统的检查，理清系统思路，尝试把进出车 库的 控制系统和智能搬运系统、 堆垛控制系统分开来设计 。整个系统的设计充分体现了 制中的优势。该设计的方法是：以平面停车场为核心，依靠油泵、电机等移动车位，利用令来 控制车位位置变动进程。设计一种新型双层机械式停车库控制系统， 文中 提出了软件设计的方法，并改进了速度。这种方法具有普遍意义，可用于任意车位的设计 。 本文概述了我国停车场的现状 ，提出了在市区建设立体车库的必要性； 并简单概括了自动化立体车库的类型 、特点和选型标准等等 ； 还介绍了 作原理、工作方式和编程的规则等 ；最后详细介绍了地下堆垛式立体车库和控制系统结构、工作原理、软件的实现，分析了系统的控制流程和 系统实现了立体车库的有效控制与管理，充分发挥该车库的特点。 关键词 ： 控制系统， 感 器 ，堆垛式立体车库 is a of on It of of of in so it is of of of is so is of As a of a s is is It so it is to an in In of In to of it so to LCs in of in is in of a in a is as We of of of LC at LC in to s 录 摘 要 . I . 1章 绪 论 . 1 文的目的和意义 . 1 内外立体车库的研究现状 . 1 外立体车库的发展现状 . 1 国立体停车库的发展现状 . 1 究的主要内容、目标和方法 . 2 第 2章 自动化立体车库的简介 . 4 动化立体车库的类型 . 4 平循环式立体停车库 . 4 直循环式立体车库 . 5 直升降式立体车库 . 5 降横移式立体车库 . 6 送带式立体停 车库 . 7 . 8 体车库的主要技术指标 . 9 用车型 . 9 车车位空间 . 9 容与库容利用率 . 10 辆存取时间 . 10 体车库设计选型的要点 . 11 体车库库址选择 . 11 用车型的确定 . 11 体车库容量的确定 . 12 型 . 12 第 3章 可编程序控制器（ 简介 . 13 编程序控制器的特点 . 13 . 14 央处理单元（ . 15 关量输入 /输出单元 . 15 . 18 入刷新阶段 . 19 序执行阶段 . 19 出刷新阶段 . 19 编程序控制器的编程方式 . 21 形图语言 . 22 令助记符语言 . 23 . 23 程中遵循的基本原则 . 23 程的进行步骤 . 24 第 4章 堆垛式立体车库的系统构成 . 25 . 25 库系统的结构 . 25 息管理系统 . 26 位机 . 26 备机系统 . 27 入口控制系统 . 27 务器 . 27 光检测系统 . 27 控 . 27 能机械系统 . 28 垛机系统 . 28 平交接系统 . 28 第 5章 立体车库控制系统的设计 . 29 出车控制系统的设计 . 29 统设计 . 29 形逻辑图 . 32 结 . 34 下停车库控制系统设计 . 35 统构成和工作原理 . 35 垛机到位原理 . 36 制系统设计 . 36 辑梯形图 . 41 制系统的改进和运行速度的改善 . 42 结 论 . 44 参考文献 . 45 致 谢 . 47 附录 1：指令语言 . 48 四川理工学院毕业设计（论文） 1 第 1 章 绪 论 文的目 的和意义 作为现代大都市的标志，立体建筑和立体交通都有了显著发展，道路拥挤、车满为患已成为当今快节奏社会中的最不和谐之音，发展立体停车已成为人们的共识。目前我国经济正处在高速发展时期。随着人们生活水平的不断提高和加入世界贸易组织步伐的加快，汽车普遍进入家庭已为期不远，停车市场前景广阔。机械式立体停车库既可以大面积使用，也可以见缝插针设置，还能与地面停车场、地下停车库和停车楼组合实施。是解决城市 停车 难最有效的手段，是停车产业发展的必经之路。 内外立体车库的研究现状 介绍国内与国外在立体车库发展上存在的差距，并着重指出我国现在静态交通相对于动态交通的滞后，并且影响了动态交通的正常运行。 外立体车库的发展现状 在 50 多年前，立体停车就在国外有所发展，先后出现了针对家庭使用双层停车设备，在一块停车面积上停放两辆汽车；利用住宅空地建起 2车面积利用率提高 2建起适合城市中心商住区使用的停车楼和停车塔 ，使单位停车面积进一步减小；利用广场、建筑物下面的空间建设地下停车库，使地下停车几乎不占地面空间。 自 70 年 代末起，世界经济高速发展，汽车逐渐普及，保有量不断增加，迫使地少人多、车多的国家、地区和一些发达国家积极开展了机械式停车技术的研究开发制造应用，以日本、美国、 德国等为代 表的 发达国家在停车技术领域的研究处于世界领先水平 ，韩国和港、澳、台地区的停车业也通过引进、移植、制造，得到了蓬勃发展，较好地解决了本地区的停车难，并开始向外输出技术和出口产品。 国立体停车库的发展现状 我 国城市停车还处在初级阶段，专用和公共停车位数量 和 合理的车位与车辆比率相差甚远，停车难到处可见。目前我国的停车场仍以平面停车场、 路上停车场、路外停车场、自行式停车场为主，立体停车库和机械式停车场数量还很少。以我国停车产业发展较快的上海为例，路上、路外停车仍占有相当比例，已建设的车场大部分是地下自行式停车场和在自行式停车场的基础上安装简易停车设备 或 增加存 车 数量。 自 行式停车场存第一章 绪 论 2 在 较多缺陷，近年来在发达国家已很少新建。大 家感 兴趣的是具有现代水平的机械式立体停车库。 我国对机械停车库的开发与研究工作始于 1984 年。 1988 年由北京有色冶金设计研究总院率先研制完成了 (两层升降横移式 )机械停车库 ,从此结束了我国没有机械停车库的历史。 1989 年该院又研制成功了 S 型 (竖直循环式 )机械停车库， 1991 年在中国石化总公司北京设计院正式投入使用 ,该项目获得了国家专利。它的建成标志着我国打破了传统的停车方式 ,为城市规划和城市建设提供了新的思路 ,为解决我国城市“停车难”问题闯出了一条新路。据不完全统计 ,自 1991年以来在北京、天津、上海、深圳等大城市，陆续有 30 多台机械停车库投入使用 ,该院的技术占有率约为 80%以上。继 型机械停车库投入使用后 ,该院又开发出 两层循环式 )、 汽车升降机 )和 三层升降横移式 )机械停车库 ,分别安装 在天津及北京等地。 进入 20世纪 90 年代后， 随着电脑智能化管理和自动化仓库存储技术的发展 ，出现了自动化仓库存储式机械停车装置，极大的提高了土地利用率。 究的主要内容、目标和方法 本文主要研究的是：通过 以实现机械式立体车库的自动存取车。 我们所设计的立体车库不但能够满足用户的停车要求 ，而且要使立体车库的控制系统能实现预定的功能，例如自动进出立体车库；并且能够对车库进行安全监控；并能节约时间，提高效率，使存取车安全、可靠。 自动化立体车库通过可编程序控制器 （ 称 制车位的空间位置变动，使车位能够实现空间到平面的转化，实现多重单层平面停车的功能。 为自动化工业控制器，目前国内的众多升降横移式立体停车库中，其控制核心单元多为 通过控制按钮，由工作人员现场操作来实现对车库的管理和控制。 可编程序控制器（ 是以微电子技术为核心的一种新型工业控制器 ，立体车库动作复杂，要求控制系统实现顺序动作控制、速度控制、定位控制及安全互锁控制。所以 自动化立体车库对 控制系统主要有如下几个方面的要求 ： （ 1）自动操作 存取车时，单按钮操作， 只要按动所选车位按钮 ，控制系统根据当前车库存车状况，自动选择调度方案，以最短的时间完成车辆的出入库。 四川理工学院毕业设计（论文） 3 （ 2）安全互锁控制 立体车库不允许因错误动作而造成车辆损坏 ，所以安全装置是必不可少的，如光电检测装置。控制系统应能及时检测出隐患，避免故障的发生。 （ 3）高速、平稳 一些大型立体车库的平均车辆存取时间能够达到小于 70s，这就要求传动装置以高速度运行，同时，为了保证安全、低噪声与平稳起、制动，又要求传动装置具有自动加、减速功能。因此立体 车库驱动装置一般都采用交流变频调速技术。 第二章 自动化立体车库的简介 4 第 2 章 自动化立体车库的简介 动化立体车库的类型 国外立体车库控制系统的研究和应用已有很长历史 ，随着 体车库控制技术得到广泛推广。发达国家的诸多城市，均采用自动化立体车控制系统，有效地解决了土地资源紧缺和泊车难的问题。目前常用的立体车库结构形式有：水平循环式立体停车库、垂直循环塔式立体车库、垂直升降式立体车库、升降横移式立体车库、输送带式立体停车库。 平循环式立体停车库 图 2库简图 。这种车库主体结构为一水平放置的链式输送机，车辆停放在链式传送带的托盘上，随着车辆的入出库，所有车辆同时按固定次序作循环运动，由平动机构确保车辆始终处于水平状态，整套系统由一大型电机单独驱动。 水平循环式立体车库外形狭长 ，通过采用两层停车结构，可以有效地提高狭长地段的土地利用率。整个车库只有一个水平循环动作，因此电气控制系统简单，便于维护。但是由于其平动机构导轨易于磨损，因而增加了维护工作量。水平循环式立体车库停车数量受到单一驱动电动机功率和结构限制，一般在十几辆左右，可以通过组合，来达到所需的停车 数量。 图 2平循环式立体停车库 四川理工学院毕业设计（论文） 5 直循环式立体车库 图 2种车库减小了占地面积，有效地提高了土地利用率。 图 2直循环塔式立体车库 垂直循环塔式立体车库主体是一个垂直回转链式输送机 ，车辆停放在托盘上，由做垂直循环运动的链条带动，在平动机构的控制下保持车位水平，这种车库由单一大型电机驱动，电气控制系统简单，但其平动机构也存在导轨易磨损的问题，从而引发运行卡死现象。 垂直循环式立体停车库停车数量受驱动电机功率及结构等因素限制 ，一般可停车10 40辆。 直升降式立体车库 图 2式）式立体车库，它主要由高层停车架、升降电梯、车辆存取机构及回转台等组成。 这种车库的主体结构由工字钢或槽钢焊接而成 ，结构简单，制造难度不大，由于提升运送车辆的升降电梯应具有较高的升降速度，以降低车辆的存取时间，所以一般采用直流调速装置或交流变频调速装置，实现自动加减速控制，达到高速运行与平稳启停的双重目的。升降电梯要求具有平层停车定位装置，需要一套行程检测系统，升降电梯提升能力一般不超过 5t，运行速度应在 90m/ 车辆存取机构是升降电梯的附 属装置 ，一般采用多节伸缩式货叉。回转台的作用是第二章 自动化立体车库的简介 6 调整车辆入、出时的方位。 垂直升降式立体车库动作较复杂，一般采用工业计算机或高档可编程序控制器构成其自动控制系统，实现存取车控制、自动计费等功能，也可实现无人化管理。 图 2直升降式立体车库 降横移式立体车库 图 2这种车库多为中、小型车库，停放车辆数目从几辆至几十辆不等，一般采用 2 4层结构。整套车库由支架及若干台机构相同的台车组成，典型台车由卷扬提升机构、横移机构及托盘组成。各台车之间相互独立运作，一般情况下不致 因某台车的故障而影响整个车库的正常运行。 升降横移式立体车库可根据地形及高度条件随意组合 ，可以建在广场上、楼房旁、立交桥下或地下室内，极适合于厂矿企业、机关内部停车和社会小区内停车。 升降横移式立体车库可以采用人工控制或可编程序控制器控制 。 升降横移式立体车库的土地利用率取决于层数 ，一般情况下，单位停车面积上可停放 2 3辆车。 四川理工学院毕业设计（论文） 7 图 2降横移式立体车库 送带式立体停车库 图 2用升降电梯提升车辆， 再 用输送带将车辆送至停车位。整个车库系统较复杂，必须采用计算机控制， 适合建在大型娱乐场所或繁华商业区中。 图 2送带式立体车库 除上述各种立体车库外， 还有无平移双层提升式简易停车库 ，如图 2是由液压传动装置构成的微型立体车库，也是一种常用的家庭车库。 第二章 自动化立体车库的简介 8 图 2平移双层提升式简易停车库 动化立体车库的特点 这些特点是相对于自行式立体车库而言的 ，自行式立体车库的停车率 (单位面积停车数 )低，因为每层均有车道占去一定面积；存、取车不方便，每次存、取车司机要走较长的路；车库层次不能过多、不安全、易被窃等。 空间利用率高 除了必要 的停车空间外 ,几乎没有浪费。如垂直循环式机械停车库 ,占地面积只有 50平方米 ,可同时存放 30 多辆轿车 ,而普通的停车场存放 30 辆轿车需要占地 1000 平方米以上 ,两者相差 20余倍。 由电脑控制操作简单 ,库内的存车数量、存车位置、存车时间等全可以显示在操作盘上 ,一目了然。 完善的闭锁装置可保证汽车安然无恙 ,外部人员不能随意进出 ,汽车不会遭受人为的损伤和丢失 ,车主可大为放心。 可单独设置也可并排设置 ,或附设在其它建筑物内 ,可设在地上、地下或半地下 ,型式多样 ,适应 性广。 由于汽车在库内行程短 ,排放废气少 ,因此不需要强制通风 ,也无需大面积照明 ,耗电量低。四川理工学院毕业设计（论文） 9 车主不需寻找车位 ,调车时间短。 体车库的主要技术指标 此处主要介绍立体车库产品的车位利用和它存取车的运行速度等方面的指标 ，在车库建设中，为结构的选择和空间的布置提供了技术指标。 用车型 大多数汽车都是按标准外形尺寸设计生产的 。根据汽车尺寸的不同，可以分为 S、 D、M、 G、 有高顶的 种汽车的外形尺寸与重量参数详见表 2 显然不同类型的汽车所需要的停车车 位大小不一样的。 根据某一车型设计的立体车库可以停放比该车型更小的其他车型的汽车 。例如根据 、 D、 型汽车。我们称车库可以停放的车型为车库的适用车型，而其中外形尺寸最大的车型为最大适用车型。 表 2车车型参数 项目 小型轿车 S 中型轿车 D 中大型轿车M 大型轿车 G 超大型轿车L 微型面包车H 总长 L/700 5000 5100 5300 5700 5100 总宽 W/700 1800 1900 2050 2050 1900 总高 H/550 1550 1550 1550 1550 2050 总重 G/600 1700 1900 2100 2300 2500 车车位空间 车库最大适用车型的外形尺寸决定了停车车位的有效空间， 应根据存取设备的运动精度在各方向上加大一定的安全裕量 ，一般取 200 300车车位实际空间是由停车有效空间和其他结构（如托盘、提升设备等）所占的空间组成，由此可以计算出停车车位空间。若停车车位空间尺寸分别为总长 L、总宽 ，则停车车位空间容积 V=L W H。 第二章 自动化立体车库的简介 10 容与库容利用率 立 体车库可同时容纳的汽车总数称为立体车库的容量 （简称库容 N）。利用有限的占地面积停放更多的车辆即库容最大是立体车库最根本的设计目标。通常用车库的面积利用率（ 空间容量利用率（ 表示： 总= 总 其中 S 总 主体车库总面积， 总 主体车库总容积， N 车容；因为车库内总是要留有一些辅助空间，所以 小于 1，而 是应该大于 1， 大说明立体车库土地利用率高。 辆存取时间 车辆存取时间反映了车库的工作效率 ，对于具有单一提升装置的立体车库，如垂直升降式立体车库来说，车辆存取时间 t 包括驶入时间 升时间 入车位时间升装置回位时间 升装置到位时间 车时间 升装置下降时间 某车库为例，车辆存取各阶段动作速度 时间曲线如图 2其存取时间为 110s。 图 2辆存取动作曲线 显然， 对于不同的车位来说 ，车辆的存取时间是不一样的。因此，整个车库应该用平均车辆存取时间来反映车库的工作效率。对于具有多提升 并行动作装置的立体车库来说，车辆存取时间取决于顺序完成的各个动作的最长时间。 对于存取车辆时间相对集中的场所 ，如体育场馆、电影院旁的停车场，平均车辆存取时间可以大一些，如 120s。 四川理工学院毕业设计（论文） 11 体车库设计选型的要点 此节的主要目标是在立体车库的配建方面提供准确的数据 ，选择合适的地点和合适的立体车库，以达到车库的最高利用率。 体车库库址选择 使用停车场（库） 的车辆主要有两种情况 ：在娱乐场所和商业区旁的暂时停放；在工矿企业内部和社会小区停车场的夜间存放。前者往往不固定，而后者相对固定。建造停车 场时，首先应摸清停车场过往车辆的车型与数量分布情况，然后根据城市总体规划、交通状况、地形地貌、政策法规及地价等方面因素，决定立体车库库址。 用车型的确定 车库最大适用车型的选择决定了可存车型范围和库容利用率 。因此，要对车库周围来往车辆车型及数量进行统计分析，以确定车库的适用车型。 根据表 2设 、D、 M、 G、 过表 2 由表 2库适用车型范围选的越大，车库 适用车型比率 存车辆类型就越多。当 P=1时，车库可以适用所有 较大型汽车所占比例不大时，应减小车库适用车型范围，如根据统计分析数据，取 P=表 2查处对应的适用车型，进一步计算出可供车库存放的车辆总数： T=P Q 表 2用车型比率分析 车型 数量 比例 适用车型比率 S q1 P= D q2 P=(q1+Q M q3 P=(q1+q2+Q G q4 P=(q1+q2+q3+Q L q5 P=(q1+q2+q3+q4+Q 合计 Q=q1+q2+q3+q4+ 第二章 自动化立体车库的简介 12 体车库容量的确定 立体车库库容量应根据车流量或每天进 、出库车辆的总数和车辆的存取规律（集中或分散）来决定。据日本资料介绍，在商业区超过 2000m面积建筑物必须附建停车场，按 300m一个车位确定库容量。这些经验数据也可以作为确定库容时的参考。 型 在选择车库类型时，首先要考虑库址周围的环境。如若在立交桥下或地下室内建造立体车库，就应选择升降平移式立体车库；如若将车库建 在高层建筑旁，则应选择垂直升降式或垂直循环式塔形车库 。其次要根据车辆存取特点进行选择，如娱乐场所旁的立体车库应选择顺序取车时间短的垂直循环式塔形立体车库，以便利于集中取车；而在商业区，应选择垂直升降式立体车库。 针对初选的各种方案， 进行经济效益分析 、建造费用分析及进行优缺点比较，从中找出最优方案。 选定车库类型后， 应用专业知识完成车库结构设计及控制系统设计 。 四川理工学院毕业设计（论文） 13 第 3 章 可编程序控制器（ 简介 编程序控制器的特点 越的性能使它能在恶劣的环境下正常的工作 ，并很受客户的欢迎，主要原因是由于以下方面的特点。 继电器控制系统的控制电路要用大量的控制电器 ，需要通过人工布线、焊接、组装来完成电路的连接。其致命的缺点是，如果工艺要求稍有改变，控制电路必须随之做相应的变动，耗时且费力。 利用存储在机内的程序实现各种控制功能的。因此，在制的系统中，当控制功能改变时只需修改程序即可， 部接线改动极少，甚至可不必改动。一台 以用于不同的控制系统中，只不过改变了其中的程序罢了 ,其灵活性和通用性是继电器控制电路所无法比拟的。 靠性高 继电器 控制系统中 ，由于器件的老化、脱焊、触点的抖动以及触点电弧等现象是不可避免的，大大降低了系统的靠性。继电器控制系统的维修工作不仅耗资费时，而且停产维修所造成的损失也不可估量。而在 制系统中，大量的开关动作是由无触点的半导体电路来完成的，加之 产品具有极高的可靠性和抗干扰能力，故此 现场而稳定地工作。从国内外使用 均无故障率可以达到几万其至几十万小时以上。因而为适应恶劣的工业环境而设计的计算机”。 虽然 是不要求使用者精通计算机方面复杂的硬件和软件知识。大多数 形图”语言编程，清晰直观，简单易学，了解继电器控制线路的电气技术人员很容易接受。 用方便 用微机控制时 ，要在输入 /输出接口电路上做大量工作，才能使微机与控制现场的设备连接起来，调试也比较烦琐。而 输入 /输出接口已经做好，其输入接口可以直接与各种输入设备 (如按钮、各种传感器等 )连接，输出接口具有较强的驱动能力，可以 直接与继电器、接触器、电磁阀等强电电器连接，接线简单使用非常力便。 第三章 可编程序控制器（ 简介 14 能的扩展能力强 其一， 计数、顺序、步进等控制， 十分准确可靠。而用继电器控制时，需使用大量时间继电器、计数器，步进控制开关等设备，其准确性与可靠性无法与 二， 、数据运算和数据处理、运动控制等功能。因此它既可对开关量进行控制，又可对模拟量进行控制。其三， 有通信联网功能，因此，它不仅可以控制 台单机、一条生产线，还可控制一个机群、多条生产线，它 既可现场控制，也可远距离对生产过程进行监控。 件配置相当灵活，根据控制要求的改变，可以随时变动特殊功能单元的种类和个数，再相应修改用户程序就可以达到变换和增加控制功能的目的。 试周期短 由于 所以设计人员可以在实验室里设计和修改程序。更为方便的是可在实验室里进行系统的模拟进行调试，使现场工作量大为减少。而继电器控制系统是靠调整控制电路的接线来改变控制功能的，调试时费时又费力。 量轻、易于实现机电一体化 由于 有结构紧凑、体积小、重量轻、功耗低的特点；更由于它只有很强的抗干扰能力，能适应各种恶劣的环境，因而它已成为实现机电一体化十分理想的控制装置。 硬件结构 根据结构形式的不同， 整体式结构的 将中央处理单元（ 存储器、输入单元、输出单元、电源、通信端口、 I/O 扩展端口等组装在一个箱体内构成主机。另外还有独立的 I/O 扩展单元等与主机配合使用。整体式 积小，小型机常用这种结构。整体式 示。 图 3体式 组成示意图 四川理工学院毕业设计（论文） 15 组合式 种结构的 入单元、输出单元、智能 I/信单元等分别做成相应的电路板或模块，各模块可以插在底板上，模块之间通过底板上的总线相互联系。装有 块，其他称为扩展模块。 的小型机也用这种结构。 图 3合式 组成示意图 下面主要介绍 输入 /输出单元， 央处理单元（ 核 心部件 ，它类似人的大脑，能指挥 照预先编好的系统程序完成各种任务。其作用有以下几点： （ 1）接收、存储由编程工具输入的用户程序和数据，并可通过显示器显示出程序的内容和存储地址。 （ 2）检查、校验用户程序。对正在输入的用户程序进行检查，发现语法错误立即报警，并停止输入；在程序运行过程中发现错误，则立即报警或停止程序的执行。 （ 3）接收、调用现场信息。将接收到现场输入的数据保存起来，在需要该数据的时候将其调出、并送到需要该数据的地方
