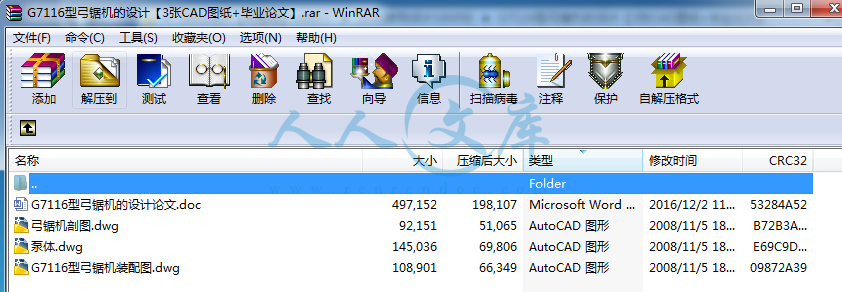

G7116型弓锯机的设计论文.doc

G7116型弓锯机装配图.dwg

弓锯机剖图.dwg

泵体.dwg

设计任务书

设计题目

G7116型弓锯机的设计

设计要求:

利用所学专业知识:机械设计、机械制造、电气技术等知识,通过对G7116型弓锯机的机械功能的分析、各部分结构的设计、零件图装配图的设计,达到质量优、性能好、锯切效率高、能耗低、价格廉、环保等优点．同时培养自己严谨的设计思想和创新精神．

设计进度要求

1.第一周：确定毕业设计题目。

2.第二周：查阅资料。

3.第三、四周：进行初步的设计。

4.第五周：对设计进行修改。

5.第六周：完成设计。

6.第七周：打印。

7.第八周：答辩。

指导教师（签名）：

摘　　要

弓锯机在生产中的用途多而广泛，能锯切各种截面形状不同的普通钢、不锈钢、铜材、铝材等金属型材、管材、钢管家具、运动器材、旅游休闲用品、汽车、摩托车、自行车、童车、装潢等行业进行大批量生产的最佳设备。在生产力发展方面起着不可替代作用。该弓锯机的控制线路采用Y系列三相异步交流电动机，因为，它的效率高、工作可靠、结构简单、维护方便、价格低。适用于不易燃、不易爆、无腐蚀性气体和无特殊要求的场合；再是，它的启动性能较好，所以此弓锯机选用Y系列三相异步交流电动机。

弓锯机的传动带采用V带来进行带传动，由于带传动是靠摩擦力作用进行传动的，在同样的压紧力作用下，V带摩檫力较大，传递功率也较大，且结构紧凑，所以选择V带传动进行带传动的设计。

锯弓采用铸造成型，锯弓的导轨沿支架的导轨移动，根据锯子的形状设计锯弓的形状。锯弓的结构一般由铸造成型和焊接成型，因为铸件有许多优点，所以锯弓为铸造成型比较合适

本次对G7116型弓锯机的设计主要是综合所学的专业知识，从机械设计和电气等方面来设计的。包括对机械功能的分析、各部分结构的设计、传动装置的设计以及对零件图和装配图的设计。这次设计的弓锯机质量优、性能好、锯切效率高、能耗低、价格廉，并且很环保。

关键词:机械设计，电气设计，结构设计

目   录

摘　　要 II

1  概述 1

1.1弓锯机的发展及应用 1

1.2 机床的结构设计思路 1

1.3 设计的目的 2

1.4 设计内容 2

2  机床电气部分的设计 4

2.1 电动机的选择 4

3  机械传动装置的总体设计 6

3.1 拟定传动方案 6

3.2 选择传动形式 7

3.3 传动装置的总传动比及其分配 8

3.4 各传动件的设计 9

4  弓锯机使用说明书 23

4.1 使用机床注意事项 23

4.2 锯条的安装 23

4.3 润滑系统的保养 23

4.4 机床中的易损件 24

5  装配图的设计 25

6  零件工作示意图 26

致  谢 27

参考文献 28

1 概述

1.1  弓锯机的发展及应用

由于科学进步的不断发展，各行各业技术的不断改进与更新；在机械制造行业，由于劳动强度大，工作环境差等原因，不得不去为改善其生产工艺和更新生产设备；而去提高劳动生产效率和产量。为了保证劳动工人的身体条件和不断提高其机械化程度和改善其工作环境,减少对人体的危害 ,同时也可以提高其劳动生产率。从而也使得在机械加工行业中重要的一环切割技术也不断的发展，因此在本次设计中我对G7116型弓锯机床进行设计。

弓锯机在生产中的用途多而广泛，能锯切各种截面形状的普通钢、不锈钢、铜材、铝材等金属型材、管材、钢管家俱、运动器材、旅游休闲用品、汽车、摩托车、自行车、童车、装潢等行业进行大批量生产的最佳设备。在机械加工方面能够快速的完成工作任务，从而提高生产效率。弓锯机的种类也很多，从自动化程度方面来说：其中包括手动、自动、半自动等，从样式上来分包括卧式、立式等多种形式。由于生产力的前进，弓锯机在生产中起着越来越重要的地位，弓锯机的设计也必将走向成熟。

1.2 机床的结构设计思路

1.2.1床身

由前后床腿和床面部分组装而成。

1.2.2.支持架

固定在床面后端,顶端承托滑枕,中间安装液压机构。

1.2.3.滑枕

支持架上的枢轴摆动,锯弓则沿着它侧面的矩形导轨进行往复运动,滑枕上装着一根支撑杆,以备在手动抬起后支撑滑枕,以防止下落.

1.2.4.锯弓

锯弓的导轨沿滑枕的导轨移动,导轨磨损时,靠镶条调整；

锯条用螺钉和垫圈压在前后导板上,将螺钉固定后再调整前导轨板以拉紧锯条；

锯弓后端用销子连接连杆,而连杆的另一端则用曲拐销与心盘相连接；

曲拐销在齿轮上的偏心距可以调整,以及对各种材料尺寸的最有利的冲程长度。

1.2.5.液压装置

有两重作用:支持锯弓,在后退时使锯齿让开工件,并且在切割冲程开始时使锯条以适当的距离趋近工件,改进手柄7可以调整切削进给量。

1.2.6.冷却装置

冷却液的供给靠微型电磁泵,冷却液装在床身前床腿内。

1.2.7.虎钳

靠手动夹紧工件,可以摆动45度斜切。

1.2.8.挡料装置

当重复锯割同样长度的工件时可以使用。

1.2.9.电器设备

主电机采用启动与停止按钮控制,机床电器设备装在床身后腿内,操纵盒装在床身左侧,本机床电源为三相380伏,50赫兹,或单相220伏.

 1.3 设计的目的

综合运用机械设计基础课程及有关选修课程的知识，对弓锯机进行设计，起到了巩固、深化、融会贯通及扩展有关机械设计方面知识的作用，树立正确的设计思想。

通过设计的实践，培养分析和解决工程实际问题的能力，掌握机械零件、机械传动装置或简单机械的一般设计方法和步骤。提高有关设计的能力，如计算、绘图能力及计算机辅助设计(CAD)能力，使熟悉设计资料(手册、图册)等的使用，掌握经验估算等机械设计的基本技能，为以后走上工作岗位打基础。

1.4  设计内容

G7116型弓锯机床是一种清洁的移动式机床，结构简单使用方便，切割效率高，适用于切割黑色金属和有色金属材料之用，对它进行传动装置的总体设计，传动零部件的设计、计算、装配图、零件图的设计，电气的设计.

基本参数如下(资料来源实习厂原始资料）

6  零件工作示意图

零件工作图是在完成装配图的基础上绘制的，它是零件造和检验的主要技术文件。因此，它应完整清楚的表达零件的结构和尺寸，图上应注出尺寸偏差，形位公差和表面粗糙度，写明材料及热处理和其他技术要求等。零件图设计的时候，应在一个标准图幅中绘制，并尽量采用1：1的比例尺绘制。

轴类零件一般用一个主要视图表示，在键槽和空的部位，应增加必要的剖视图。对于轴上不易表达清楚的地方，必须绘制局部放大图。轴的各段直径尺寸要全部标注，标注轴的长度尺寸时，要选好基准面，作到设计标准，工艺基准和测量基准三者一致。

齿轮类零件的视图一般用两个视图表示。主视图采用全剖和半剖视图，测视图采用全视图。

齿轮尺寸的标注包括齿轮大径小径中径以及内孔直径，齿宽等。在齿轮零件图上，必须标注表面粗糙度。

致  谢

"功夫不负有心人",经过两周紧张而又忙碌的搜集整理和一周的精心设计，整整六周时间总算没有白费，我们的毕业设计作品终于有所成效了。在这次的毕业设计中，承我的指导导师教师的悉心指教，并得到其他几位老师和同学们的关心和帮助，在此一并谨致谢忱。

通过此次毕业设计，使我学到了许多知识，包括许多课本上学不到的知识。当然，在设计过程中出现的一些难题。比如说怎样提高产品的加工精度，以及小型工件的加紧这些问题，都通过我们去翻阅相关的书籍和经过高老师的悉心指教和帮助最终才得以解决，通过本次毕业设计，也使得我们更加努力创新，自始至终，都抱着一颗坚定的信念,即如何做能使其工件更加美观、精度更高、工作效率最高的心态。当然更重要的是产品的实用性，在此基础上使其更加富有创意才是我们的目的。经过了漫长而又短暂的设计工作，我们的作品终于出成效了，指导老师为此也为我们的这次毕业设计做出了很好的评价。在项目设计过程中用到了很多以前上课时学的知识，尤其是老师上课教给我们的一些分析问题、解决问题的思想在这次项目中都得到了很好的印证，使我在这些方面能够很快的领会。在老师的精心指导下我在此期间又学会了很多东西，为此，再次感谢！     我们的指导老师在百忙之中给予我们作品的悉心指点与帮助。感谢她为我们指点迷律、出谋划策。同时，也感谢同学们在设计中给予我的帮助！谢谢！
