关 键 词：

ca6140 车床 法兰盘 工艺 大端 20 夹具 设计 优秀 优良 机械 课程 毕业设计 论文

资源描述：

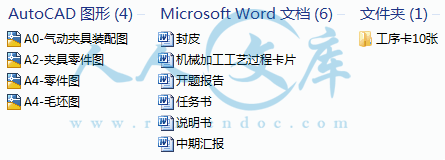

文档包括:

说明书一份，31页。12100字。

工序卡10张。

图纸共4张，如下所示

A0-气动夹具装配图.dwg

A2-夹具零件图.dwg

A4-零件图.dwg

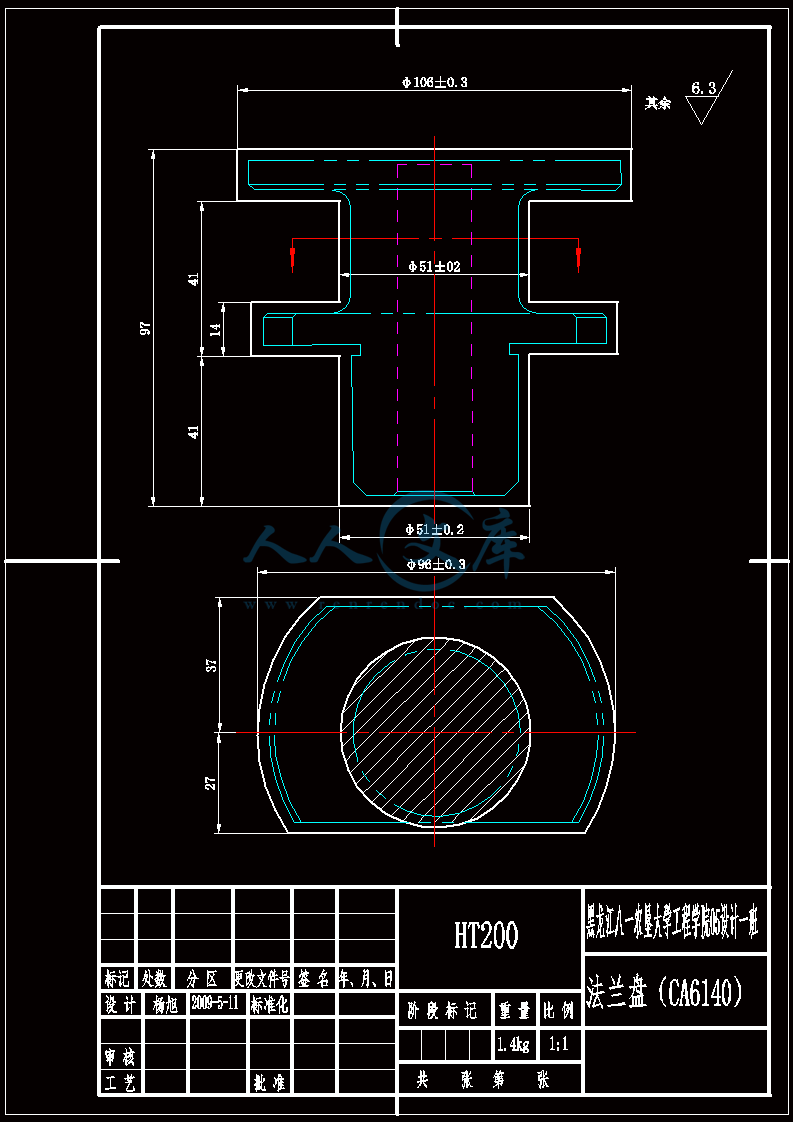

A4-毛坯图.dwg

内容简介：

黑龙江八一农垦大学 05 设计一班 机械加工工艺过程卡片 产品型号 产品型号 831004 共 1 页 产品名称 床 零件名称 法兰盘 第 1 页 材料牌号 坯种类 铸件 毛坯外型尺寸 10661毛坯件数 1 每台件数 1 备注 工 序 号 工序 名称 工 序 内 容 车间 工段 设 备 工 艺 装 备 工 时 准终 单件 1 车 1粗车左边 106端面保证尺寸 91粗车左边 106圆 、 端面及倒角 3粗车左边 51圆表面 4粗车 96 外圆、端面及倒角 5. 粗车 圆角 01 车 面车刀、 圆车刀、 专用夹具、游标卡尺 、 圆车刀 2 车 1 粗车右 51 外圆及端面 2 粗车 7*45的倒角 3 半精车右 46.4 外圆及端面 4 半精车 外圆 、 端面及倒角 01 车 面车刀、 圆车刀、 圆车刀 、专用夹具、游标卡尺 3 钻 1 钻 18孔，扩 孔 2 粗铰 孔，精铰 20孔 25 钻 麻花钻 18用夹具 4 车 1 半精车 外圆 、 端面及倒角 2 半精车 外圆 3 半精车 圆角 01 车 面车刀、 圆车刀 ， 圆车刀 、专用夹具、游标卡尺 5 铣 1 粗铣 90 的后端面， 2精铣 90 的后端面，保证尺寸 343 铣 式铣床 硬质合金端面 铣刀， 专用夹具、 卡板 6 铣 1 粗铣 90 的前端面 2精铣 90 的前端面，保证尺寸 243 铣 式铣床 硬质合金端面铣刀， 专用夹具、 卡板 7 钻 铰 1钻铰 90上的四个 9 孔 2. 钻铰左边 45 圆柱面上的阶梯孔 25 钻 钻 花钻 9 专用夹具 8 车 1 精车 圆 、 端面及倒角 2 精车 90外圆 、 左右端面及倒角 3 半精车 3*2 的退刀槽 01 车 面车刀、 圆车刀 、 圆车 刀 、专用夹具、游标卡尺 9 车 1. 精车 100端面 2. 精车左 外圆及 圆角 01 车 面车刀、 圆车刀 ， 专用夹具、游标卡尺 10 磨 3. 粗磨 . 粗磨 90 前端面 5. 精磨 100. 精磨 90 前端面 05 磨 卧轴距台平面磨床 轮 0 250*25*75 专用夹具、 卡板 11 抛光 B 面抛光，使表面粗糙度达到 6 抛光 50 专用夹具、 卡板 12 100 左端面刻字 ，冲箭头 06 13 100 外圆无光渡铬 06 14 检验 08 设计（日期）
