关 键 词：

支座 机械 加工 工艺 规程 80 h9mm 夹具 设计 优秀 优良 课程 毕业设计 论文

资源描述：

文档包括:

说明书一份。

工序卡一张。

工艺卡一张。

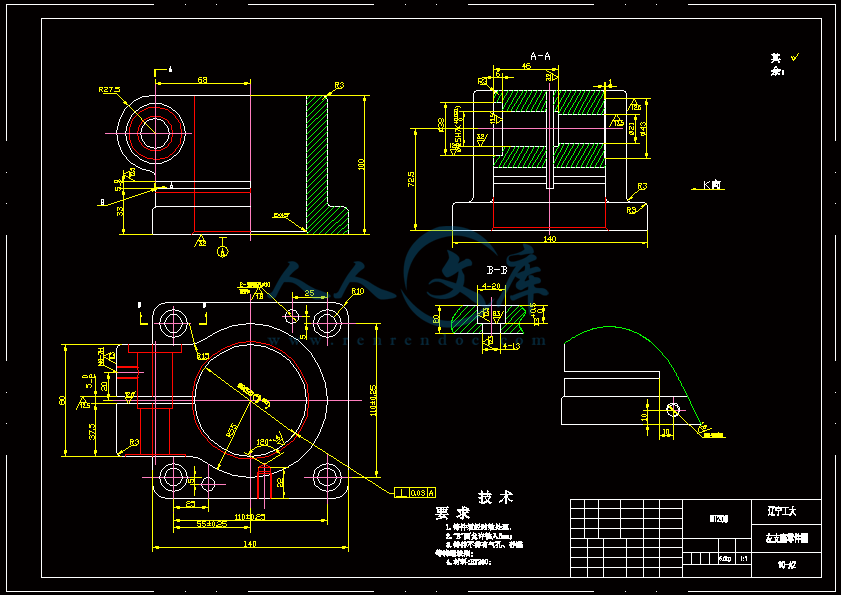

图纸共4张，如下所示

A3-零件图.dwg

A3-毛坯图.dwg

A1-装配图.dwg

A2-夹具体.dwg

内容简介：

辽宁工程技术大学 工 艺 过 程 卡 产品型号 零（部）件图号 3 2 页 产品名称 左支座 零（部）件名称 左支座 第 2 页 材料牌号 坯种类 铸件 毛坯外形尺寸 140 140 104 每毛坯件数 1 每台件数 1 备注 工序号 工序名称 工 序 内 容 车间 设 备 工 艺 装 备 工 时 名称、型号、编号 夹 具 刀、量、辅具 准终 单件 90 铣削 铣削尺寸为 （ 50 2 ） 纵槽 机加 用夹具 高速钢锯齿铣刀 100 铰削 铰削 25 )的沉头孔 机加 5 专用夹具 刀 110 钻削 钻削 螺纹底孔 机加 用夹具 高速钢钻头 120 铣削 铣削尺寸为 5（0 2 ） 横槽 机加 用夹具 高速钢锯齿铣刀 130 钻削 攻螺纹 加 用夹具 质合金丝锥 140 磨削 珩磨 80 )的内圆 机加 . 用夹具 104103150 检查 终检 . 装配 制 审 核 会 签 标记 处数 更改文件号 签 字 日 期 标 记 处数 更改文件号 签 字 日 期 甘迪
