铣30槽专用夹具夹具设计[课程设计]【优秀机械课程毕业设计论文】
收藏
资源目录
压缩包内文档预览：
编号：988357
类型：共享资源
大小：231.91KB
格式：RAR
上传时间：2017-01-15
上传人：木***
认证信息
个人认证
高**（实名认证）
江苏
IP属地：江苏
20
积分
- 关 键 词：
-
30
专用
夹具
设计
课程设计
优秀
优良
机械
课程
毕业设计
论文
- 资源描述：
-
文档包括:
说明书一份,6页,1600字左右.

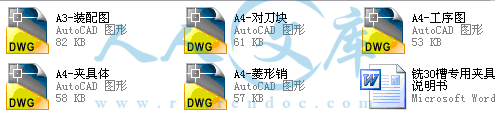

图纸共5张,如下所示
A3-装配图.dwg

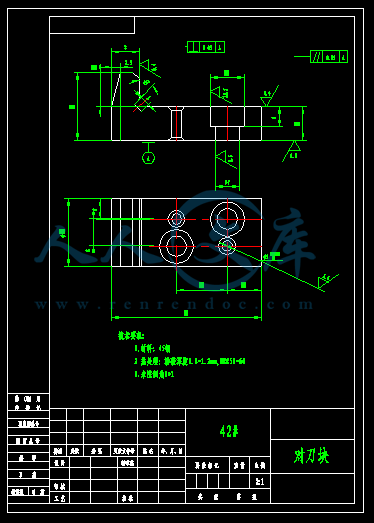

A4-对刀块.dwg

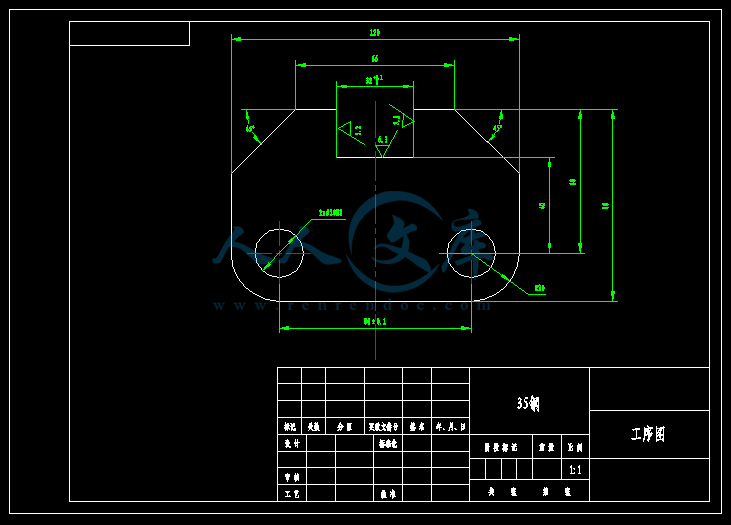

A4-工序图.dwg

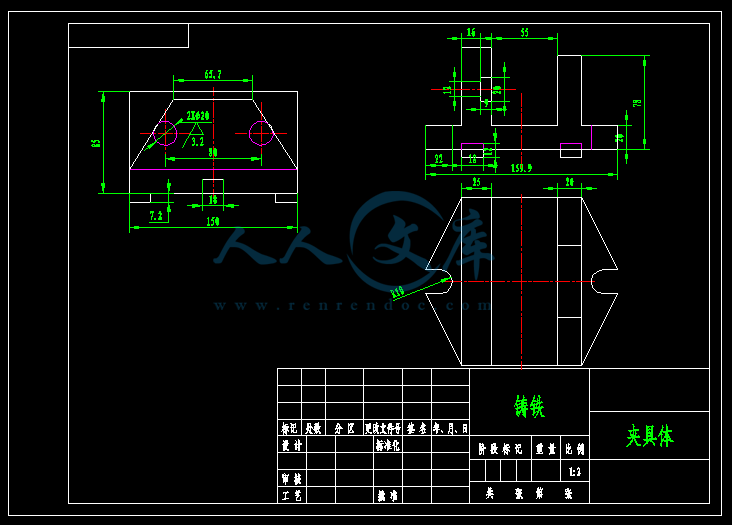

A4-夹具体.dwg
A4-菱形销.dwg
- 内容简介：
-
夹具 课程设计 说明书 专 业 机械制造与自动化 班 级 3065 姓 名 陈卫聪 学 号 42 指导老师 成 绩 电 话 陕西国防工业职业技术学院 陕西国防工业职业技术学院 （本页放置自己的设计任务书 按给定的尺寸画一张准确的零件图，要求标注清晰准确。） 专 业 机械制造与自动化 班 级 机制 3065 姓 名 陈卫聪 学号 42 设计题目 铣 300+专用夹具 指导老师 设计条件 零件简图（含材料、质量及毛坯种类）、中批量生产 学号 尺寸 300+寸 80 尺寸 40 尺寸 2 300+0 40 2 300+2 42 2 300+3 43 2 320+4 44 2 320+7 47 2 320+0 40 2 350+5 45 2 350+6 46 2 350+8 48 20 350+0 50 2计要求 1 用计算机绘制夹具总装图一张（ ）、指定零件图一张（ ）； 2 设计说明书一份（包括零件图分析、定位方案确定、定位误差计算等内容）； 3 设计时间： 5 天。 审 核 批 准 年 月 日 评 语 年 月 日 陕西国防工业职业技术学院 设 计 说 明 序号 项 目 计 算 过 程 选用结果 一 二 三 基本要求 设计定位元1 综合运用有关课程的知识来分析解决夹具设计问题。 2 初步掌握夹具的论证及设计的方法、步骤 . 3 学会运用各种指导夹具设计的标准、手册、图册等 . 4 设计的夹具应能满足加工工序的精度要求 ,能提高生产力 ,降低生产成本 ,且操作安全、省力 ,具有良好的结构工艺性 . 明确设计任务书 . (1)收集原始资料包括 :需用计算机绘制夹具总装图一张 (纸 ),指定零件图一张 (纸 );生产批量为中批量生产 ;所用机床为 式铣床 ,所用刀具为圆周成形铣刀 ;本单位设计及制造夹具的资料为机床夹具设计和机床夹 具设计手册 . (2)明确设计任务书包括 :本次设计中图纸上的加工部位为铣槽： 30 上偏差 +偏差 0 两侧面 ;形位精度为标注取取尺寸公差的一半 面粗糙度为 . 从纯理论上分析工件需要限制的自由度 . （ 1）根据工序图加工要求分析，理论上需限制 5个自由度，即 X 轴的移动、 X 轴的转动、 Y 轴的转动、 Z 轴的移动、 Z 轴的转动，并由分析可知定位基准和工序基准相重合。 （ 2）分析工件图和所要限制的自由度，从而选择定位基准，即一面两销。 A、一个平面限制 X 轴的转动、 Y 轴的移动、Z 轴 的转动 3 个自由度。 B、圆柱销限制 X 轴的移动、 Z 轴的移动 2个自由度。 C、菱形销限制 Y 轴的转动 1 个自由度。 （ 3）实际限制了 6 个自由度。 定位误差的分析： 确定定位元件的尺寸和极限偏差 （）圆柱销按选取直径为 固定式定位销型，与孔形成间隙 陕西国防工业职业技术学院 件 配合，因为孔选取级，所以圆柱销选取 上偏差为 ，下偏差为 。 (2)两定位销中心距及公差： （ / /） (3)菱形销宽度及公差： b=4 B=8 (4)补偿距离： + /* （）菱形销直径及公差： 2=2 b/D( k+ /2)=（ 057） 0、定位误差分析 2 ( 22L = *40* ： 所以此方案可行 ! 陕西国防工业职业技术学院 四 五 六 确定夹具的夹紧装置 确定夹具的对刀 导引元件 确定夹具的连接元件及连接表面 （ 1）确定夹紧力，计算切削力及所需夹紧力。 （ 1）安全系数 K=2*4=2*1*=1 一般安全系数 加工性质系数 刀具钝化系数 断续切削系数 （ 2）夹紧力 A 、 理 论 夹 紧 力 ：L/*a+r 70*65/10*+6 )+B 、 实 际 夹 紧 力 ： 、切削力：8* =6*0*3 =916964N 通过计算夹紧力与切削力可以判断加紧方案 1确定夹具的对刀元件。 根据工件加工表面形状，对刀元件选用夹具零部件 的直角对刀块，根据需求自己设计，如零件图所示。 2确定夹具的导引元件。 根据所选 铣床 T 型槽宽度，决定用80 宽度为 B=18、公差带为 A 型定位槽来确定夹具在机床上的位置。 铣床夹具：采用定位键及夹具体底面与机床连接。 陕西国防工业职业技术学院 七 八 确定夹具体的结构 绘制总装图、标住尺寸、写技术要求 夹具选用灰铸铁铸造夹具体，夹具体铸件壁厚度为 2
