关 键 词：

齿轮泵 零件 加工 工艺 规程 17 夹具 设计 优秀 优良 机械 课程 毕业设计 论文

资源描述：

文档包括:

说明书一份。

工序卡一张。

工艺卡一张。

图纸共4张，如下所示

A3-零件图.dwg

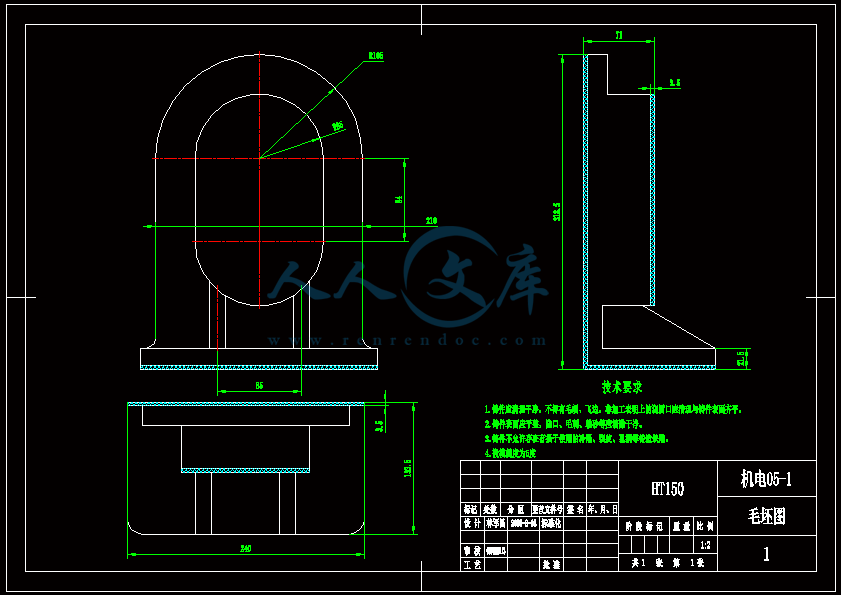

A3-毛坯图.dwg

A1-装配图.dwg

A4-夹具体.dwg

内容简介：

机电05军昌 机械加工工艺过程卡片 产品型号 零件型号 产品名称 零件名称 泵座 共 1 页 第 1 页 材料牌号 坯种类 铸件 毛坯外形尺寸 每 毛 坯 可 制件数 1 每台件数 1 备注 工序号 工序名称 工序内容 车间 工段 设备 工艺装备 工时 1 粗铣下端面 立式铣床 端铣刀 准终 单件 2 半精铣的左表面 立式铣床 端铣刀 3 半精铣的右表面 立式铣床 端铣刀 4 粗铣外表面 立式铣床 端铣刀 5 钻、扩、粗精铰上 50 孔 四面组合钻床 扩孔钻和绞刀 6 粗扩上60 孔 四面组合钻床 扩孔钻 7 钻、扩、粗精铰下 50 孔 四面组合钻床 扩孔钻和绞刀 8 粗扩 8圆锥孔 四面组合钻床 扩孔钻 9 钻 6 个17 的孔 四面组合钻床 麻花钻 10 钻 4 个19 的孔 四面组合钻床 麻花钻 11 去毛刺 钳工台 平锉 12 中检 13 热处理 局部淬火 淬火机 14 校正 钳工台 手锤 15 磨削 平面磨床 砂轮 16 清洗 清洗机 17 终检 设计 审核 标准化 会签 标记 处数 更改文件名 签字 日期 标记 处数 更改文件名 签字 日期
