关 键 词：

左端 主轴 工艺 夹具 设计 优秀 优良 机械 课程 毕业设计 论文

资源描述：

文档包括:

说明书一份，21页。8000字。。

工序卡片一张。

工艺卡一张。

图纸共4张，如下所示

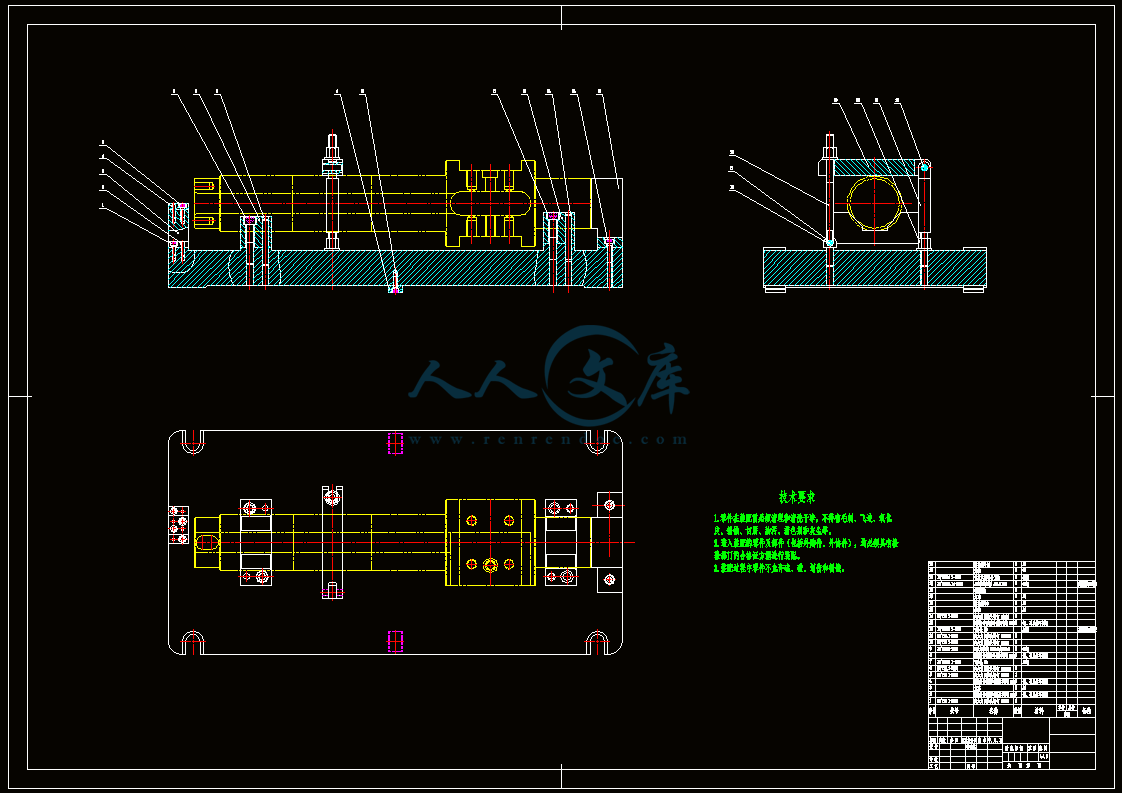

A0-铣装配图.dwg

A0-夹具体零件图.dwg

A3-毛坯图.dwg

A3-左端主轴.dwg

内容简介：

机械加工工艺过程卡片 产品型号 零件图号 产品名称 左端主轴 零件名称 左端主轴 共 1 页 第 1 页 材 料 牌 号 45 毛 坯 种 类 模锻 毛坯外形尺寸 每毛坯件数 1 每 台 件 数 1 备 注 工 序 号 工 序 内 容 设 备 工 艺 装 备 工 时 夹具 刀具名称 刀具规格 量 具 1 锻造成形 2 正火 3 车两端面，钻两端面中心孔 用 夹具 端面车刀 游标卡尺 4 粗车 82（ +圆，直径上留余量 3车 90（ 圆，直径上留余量 3车 89 外圆，直径上留余量 3车 90（ 圆，直径上留余量 3车 80(0圆，直径上留余量 3 用夹具 外圆车刀 游标卡尺 5 调质处理 6 半精车两 90（ 圆至图上尺寸 半精车 80(0圆，直径上留余量 用夹具 外圆车刀 千分尺 7 精车两 90（ 圆至图上尺寸 精车 80(0圆至图上尺寸 用夹具 外圆车刀 千分尺 8 划左端面槽的线 专用夹具 划线刀 卡尺，量规 9 铣 22（ + 立式 铣 床 专用夹具 立铣刀 千分尺 10 铣 140 外圆键槽 101 立式 铣 床 专用夹具 铣槽刀 塞尺，卡尺 11 钻 8螺纹底孔，攻丝，钻 孔，锪 24 深 10 立式钻床 专用夹具 麻花钻 ， 丝锥 D=D=24 卡尺，量规 12 钻、扩、铰 32 孔 立式钻床 专用夹具 麻花钻 ， 扩孔刀 ， 铰刀 D=29， D=31 D=32 卡尺，量规 13 攻 2 25 孔深 30 立式钻床 专用夹具
