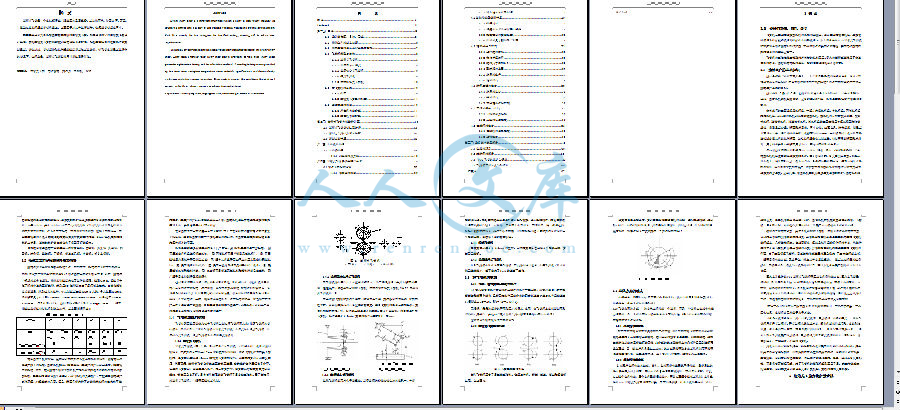

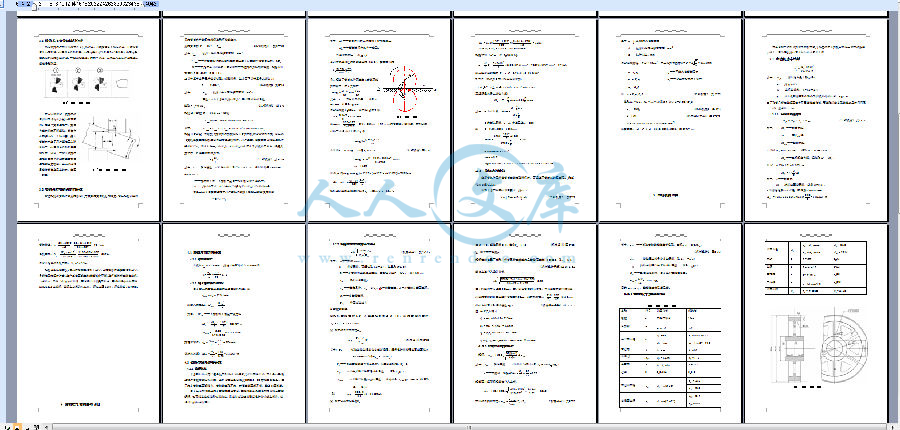

压缩包内文档预览：(预览前20页/共44页)
编号：991967
类型：共享资源
大小：944.23KB
格式：RAR
上传时间：2017-01-17
上传人：木***
认证信息
个人认证
高**（实名认证）
江苏
IP属地：江苏
50
积分
- 关 键 词：
-
滚筒
式飞剪
结构设计
优秀
优良
机械
毕业设计
论文
- 资源描述：
-
文档包括:
说明书一份。44页，12700字。
任务书一份。
开题报告一份。
实习报告一份。
图纸共6张，如下所示：

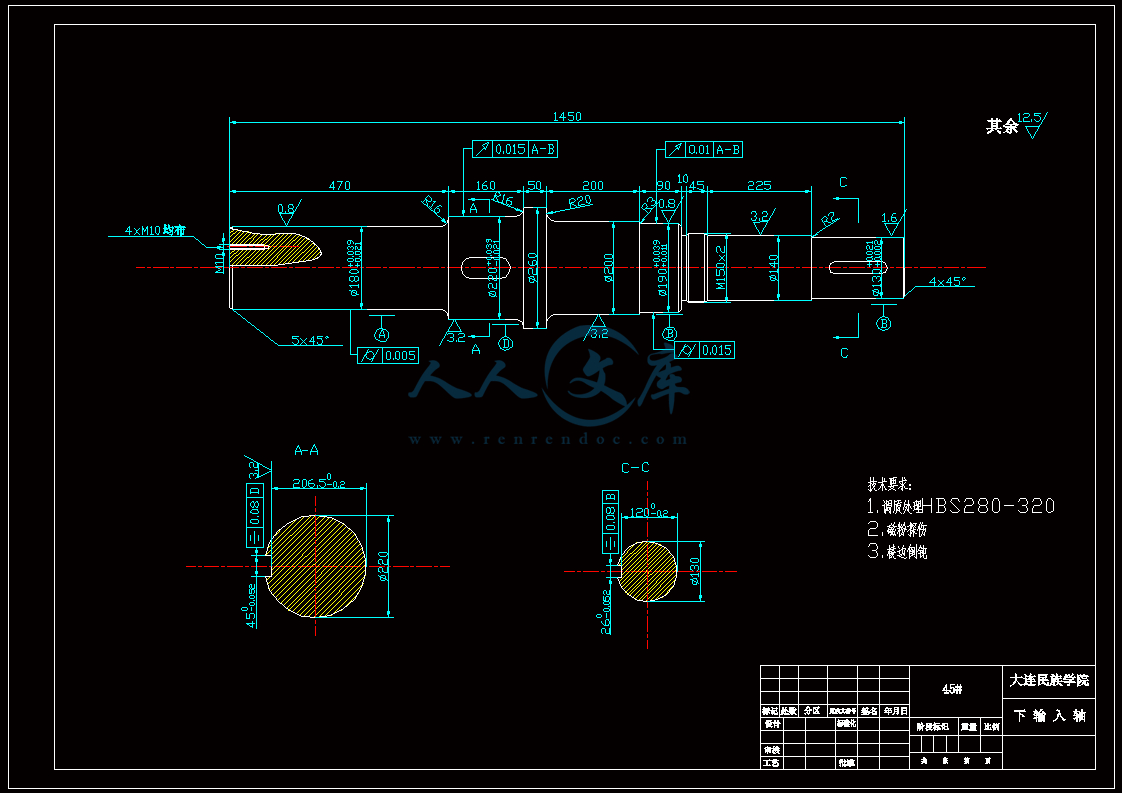

设计图1-下输入轴-A2.dwg
设计图2-下剪轴-A2.dwg
设计图3-齿轮-A2.dwg
设计图4-上刀架-A2.dwg
设计图5-机列装配图-A0.dwg
设计图6-总装配图-A0.dwg
- 内容简介：
-
毕业设计 摘 要 滚筒式飞剪是一个在轧钢行业广泛应用的重要设备。其结构简单，使用方便、可靠，一般装在连轧机组或横切机组上。主要用于对轧件进行切头、切尾或剪切规定尺寸。 本文主要是研究热轧 高线为 剪切对象的滚筒式飞剪。利用当今流行的滚筒式飞剪设计算法，获得滚筒式飞剪力能参数计算优化理论与方法，根据工艺提供的被剪轧件的剪切温度、剪切材料、剪切规格和轧件运动速度等其他工艺参数，使飞剪在满足工艺条件的情况下，电机容量、滚筒式飞剪结构尺寸等达到最优化。 关键词： 滚筒式飞剪、高速线材、剪切力、电动机、润滑 毕业设计 说明书（毕业 论文 ） is a is in is it is to in or It is or to s to a to by in to 毕业设计 说明书（毕业 论文 ） 目 录 摘 要 . 第一章 绪论 计的来源、目的、意义 .材生产的基本知识 6 材工艺的发展现状及未来趋势 7 剪机类型与结构 8 筒式飞剪机 8 柄回转杠杆式 9 柄偏心式飞剪机 . 摆式飞剪机 . 曲柄摇杆式飞剪机 .飞剪机的要求 . 作用 . 滚筒式飞剪工作制度 .体方案的确定 . 单电机传动方案 . 双电机传动方案 .二章 滚筒式飞剪力能参数计算 13 筒式飞剪剪切过程分析 切力与剪切力矩的计算 切功的计算 三章 电动机的选择 17 动机选择 计算总的静力矩 18 第四章 滚筒式飞剪 零部件强度计算 19 速及扭矩的计算 . 传动比的确定 20 毕业设计 说明书（毕业 论文 ） 入轴的转速及扭矩 20 轮传动及参数计算 . 选择材料 20 据齿轮弯曲疲劳强度设计 21 核 齿 面的接触强度 22 轮的尺寸明细及工作图 23 的设计与校核 选择轴的材料 25 步估算轴径 25 的尺寸结构分析 26 轴器的选用 27 承的选择 27 的校核 28 承 与 键 的校核 轴承的校核 32 的校核 32 联轴器进行校核 33 架的设计与校核 刀架的受力分析 34 架的强度校核 34 动机的校核 电动机的发热校核 36 载校核 38 第五 章 设备的冷却及润滑 40 轮的润滑 轴承的润滑 40 950 飞剪的维护与保养 40 剪机刀架的安装和拆卸 束语 毕业设计 说明书（毕业 论文 ） 参考文献 毕业设计 说明书（毕业 论文 ） 1 绪 论 设计的来源、目的、意义 飞剪机是装设在连续式轧机的轧制作业线上，也可装设在横切机组、连续镀锌机组和连续镀锡机组等连续作业精整机组上。本文所设计的 950 滚筒式飞剪机结构 来源于高速线材轧制生产线，它适应高速切头切尾的特征，并为高速线材技术突破点的关键要素之一。 飞剪机的工作性能直接影响着线材的轧制质量。简单的滚筒工艺满足了高速切削的特点。 随着钢材市场的发展，它的作用也将得到不断扩大。 线材生产的基本知识 线材是钢铁工业的重要产品之一，它广泛用于各项基础设施建设、 建筑工程建设和金属制品行业。用更为高效的生产工艺来提高轧制速度和成品精度一直是线材生产追求的目标。 线材俗称 “盘条 ”或 “盘元 ”。线材轧制的特点是总的延伸率大，轧件的温降快。因此，线材轧机的机架数目多，最多的达到 27 架，轧制速度快 ,每秒钟高达 120多米。 高线车间的主要设备是轧机组。一般分为粗轧机组、中轧机组、预精轧机组和精轧机组。 从早期的轧机到现在的高线轧机，按轧机的分布方式可分为：横列式轧机、连续式轧机、 半连续式轧机。 精轧机组的主要功能是使坯料得到初步的延伸，得到 温度合适、断面形状正确、尺寸合格、表面良好 、端头规矩、满足工艺要求的轧件，通常输送给中孔轧机断面为 50轧机及精轧机的作用是继续减少粗轧机的轧件断面，为精轧机组提供轧制成品、线材所需的断面形状相等、尺寸精确并且全长断面尺寸均匀、无内表面缺陷的中间料。 另外高线车间还有辅助设备如：加热炉、活套、还有一些精整设备等。 其中，高线轧机机组使用的是连续式加热炉。由于断面不大，多采用侧出方式 。钢坯入炉有侧入，端入两种方式。侧入炉门小，易保证炉子的严密性，但不如端进容易排列坯料，所以两种方式均有采用。连续式加热炉按钢坯在炉内进入的方式分为连续式和步进式。 最近几年，高线轧机大都采用步进式连续加热炉 ，随着轧制能 毕业设计 说明书（毕业 论文 ） 力的提高和工业炉技术的发展，连续式加热炉还逐步演变为多点供热和多段控制的大容量加热炉，并在加热炉口应用了高效燃烧器、控制燃烧技术以及先进的节能技术和节能材料。这不仅大大提高了加热炉的加热能力，改善了加热质量，而且大大幅度的降低了燃烧消耗和燃料燃烧带来的大气污染，自从计算机技术在加热炉上使用，连续加热炉的自动化水平得到了新的提高。 目前我国高速线材产品的主要品种有普碳钢、优碳钢、焊条钢、焊丝钢、弹簧钢、轴承钢、碳结钢、不锈钢、高速工具钢、冷镦钢、低合金钢等 。 材工艺的发展现状及未来趋势 线材生产发展的总趋势是提高轧速、增加盘重、提高精度及扩大规格范围。自 60 年代第一台全新结构的摩根 45 高速线材无扭精轧机问世后，引起了线材生产领域的革命性变化。线材轧制速度突破了以往的极限，达到 42m /s。经过几十年不断的改进和更新换代，特别是 80 年代以来由于各项制造技术、自动化控制技术的发展，检测技术的进步，使轧制速度突破 100m /s 大关，最大达到 120m /s。坯料断面尺寸扩大到 150m m m 160m m m ，个别使用 180m m m ，盘重达到 2材规格上限扩大到 20 m m 25m m 。一般可按速度将高速线材轧机划分为六代，其主要指标见表 1： 表 代高速线材轧机主要指标 六代轧机 年代 19651970 19711976 19771979 19801984 19851995 1995 保证轧制速度 /（ ） 42 50 60 75 80 100 105 120 最小辊径速度 /（ ） 50 60 79 90 100 120 150 我国线材轧机的发展，最初受到其技术装备水平和坯料的限制。随着我国连铸生产水平的提高，线材轧机实现了较快发展，其生产的产品质量也有了较大幅度的提高。目前，我国线材轧机的主力轧机大多都是直接使用连铸坯成材的连续式轧机，其装备和自动化水平也达到了现代轧机的先进水平，一改过去线材生产多次开坯、小坯成材的局面。但是，我国仍有为数不少的线材轧机的技术水平较 毕业设计 说明书（毕业 论文 ） 为落后，其生产的产 品品种较少且质量不高。线材轧机应坚持高速和连续的技术开发方向，并且着眼于全过程的连续。 我国线材生产量和消费量居世 界首位， 为了与我国钢材消费的特点和消费水平相匹配，应该把线材作为 一个值得重视的大品种 ，而线材工艺技术的提高也成为亟待解决的问题。 轧制工艺的进步具体表现为以下几个方面： 轧制速度的进一步提高 ； 采用减定径机组进行紧密轧制 ； 预精轧机采用“微型无扭轧机” ； 采用连铸坯为原料并采用热装工艺 ； 粗中轧机组采用全平立布置实现全线无扭轧制 ； 采用低温轧制技术 ； 采用中负荷及超重负 荷无扭精轧机组 ； 采用控制轧制和控制冷却 ； 合金钢采用高速无扭轧制和控制冷却已趋成熟 ； 广泛采用在线测径及涡流探伤 任何国家都不应封闭，都会从别的国家吸收、引进新技术 。 高线轧机发展的核心是围绕速度的提高，速度越高，要求电控水平越高 求设备制造精度高，这就需要高精度的油膜轴承、高性 能的润滑系统和密封系统保证，以实现高速、无扭、微张或无张力轧制。 速度提高的结果，在获得一定生产量时可减少生产的线数，目前某些专家推荐单线生产，无扭轧制，可保证产品的精度以及高牌号硬线和合金线材的生产 . 飞剪机类型与结构 飞剪按照用途可以分为切头飞剪机与切定尺飞剪机两大类；按照飞剪机的剪切机构，目前应用较广泛的飞剪机有滚筒式飞剪机、曲柄式转杠杆式飞剪机、曲柄偏心式飞剪机 、 摆式飞剪机和曲柄摇杆式剪机等 。 筒式飞剪机 滚筒式飞剪机（图 1）是一种应用很广的飞剪机。它装设在连轧机组或横切机组上，用来剪切厚度小于 12钢板或小型型钢。这种飞剪机作为切头飞剪机时，其剪切厚度可达 45筒式飞剪结构简单，可装两对剪刃分别切头切尾，使用可靠。滚筒式飞剪设有快速更换剪刃装置，它为维护与使用提 供了方便。但这种飞剪剪刃不是垂直进入轧件，而是挤剪并举，在剪切厚带坯时剪切力急剧增加，剪切质量也不好。用来切头切尾的的飞剪机采用启动工作制。用于切定尺的滚筒式飞剪机，一般采用连续工作制。 毕业设计 说明书（毕业 论文 ） 图 1 滚 筒 式 飞 剪 机1 - 刀 片 ； 2 - 滚 筒 ； 3 - 送 料 辊 ；柄回转杠杆式飞剪机 用飞剪机剪切厚度较大的板带或钢坯时，为了保证剪后轧件剪切断面的平整，往往采用刀片做平移运动的飞剪机。曲柄回转杠杆式飞剪机 （图 2） 就是此类飞剪机的一种。 由于这类飞剪机在剪切轧件时刀片垂直于轧件，剪切断面较为平整。在剪切板带时 ，可以采用斜刀刃，以便减少剪切力。这种飞剪机的缺点是结构复杂，剪切机构动力特性不好，轧件的运动速度不能太快。用于小型型钢厂的曲柄连杆式飞剪机，轧件速度小于 5m/s，剪切的轧件厚度为 30 70 1 曲柄； 2 刀架； 3 摇杆 图 2 曲柄连杆式飞剪机 图 3 曲柄摇杆式飞剪机 柄偏心式飞剪机 这类飞剪机的刀片作平移运动。双臂曲柄轴铰接在偏心轴的镗孔中，并有一 毕业设计 说明书（毕业 论文 ） 定的偏心距。双臂曲柄轴还通过连杆与导架相铰接。当导架旋转时，双臂曲柄轴以相同的角速度随之一起旋转。刀片固定在刀架上，刀架的另一端与摆杆铰接，摆杆则铰接在技架上。通过双臂曲柄轴、刀架和摆杆可使刀片在剪切区作近似于平移的运动，以获得平整的剪切断面。 式飞剪机 用来剪切厚度小于 板带。刀片在剪切 区 做近似于平移的运动，剪切质量较好。 柄摇杆式飞剪机 这种飞剪机也称作施罗曼飞剪机，用来剪切冷轧 板带。由于飞剪机工作时总能量波动较小，故可在大于 5m/s 的速度下工作。 对飞剪机的要求 用：横向剪切运动着的轧件 剪刃在剪切轧件时要随着运动着的轧件一起运动，即剪刃 应该同时完成剪切与移动两个动作，且剪刃在轧件运动方向的瞬时分速度 % 3%。即 V=（ 1 v。 根据产品品种规格的不同和用户的需求，在同一台飞剪机上应能剪切同种规格的定尺长度，并使长度尺寸公差 与剪切断面质量符合国家有关规定。 能满足轧机或机组生产率的要求。 筒式飞剪工作制度 图 4 飞剪起动工作制图 切头飞剪机通常采用起动工作制。它经过待机、剪切、减速、停止和复位等过程，如上图 4。 毕业设计 说明书（毕业 论文 ） 当剪切位置选定以后，剪刃由起始位置在电机的驱动下进行加速转动，达到 稳定速度，在经过稳速阶段后，剪刃开始进行剪切，剪切完成后，进入减速阶段， 最后复位，等待进行下一次的剪切。其剪切行程如图 5。 图 5 滚筒式飞剪剪切行程图 体方案的确定 在设计中，既要结合实际又要结合理论方法， 按个人构思灵活设计 在结构设计中，设计方案的选择和确定 950 飞剪有两种方案，一种由单电机传动一个滚筒，而另一个滚筒由齿轮来传递力矩驱动，另一方案由两台电机分别带动上下输入轴，通过齿轮带动两个滚筒，对着两种方案进行选择。 电机传动方案 它由主动滚筒上的齿轮来传动另一个滚筒，所以主动滚筒上的齿轮所受到的载荷远远大于从动滚筒上的载荷，轴所受到的载荷也远远大于从动滚动轴，这样主动轴比从动轴更有破坏的可能， 此方案的缺点是滚筒上的零部件易受到破坏而发生事故，另一缺点单机承受过大功率，此方案只能 采取启动工作机制而不能采取连续工作机制，但其也有优点：上下剪刃同步性高，结构简单且成本低。 电机传动方案 它克服单电机传动的缺点，首先，它的两套传递系统平行传动，每套系统的各个零件受力基本相同，不存在某个零件因受到载荷过大而破坏的问题；其次，它由连个电机传动，每个电机受载相对较小，所以它更适合连续工作制，本次设计的 950 滚筒式飞剪要求既可切头，又可进行碎断，这样电机处于启动工作制， 毕业设计 说明书（毕业 论文 ） 这样看来，双电机传动更合适些，此外，线性轧机对机械的安全性要求高 ，飞剪机一旦出现故障，将迫使生产系统停止，故 采用双电机传动方案比较合适。 传动装置的布置形式，采用电机驱动的飞剪机，电机及减速器的布置方式，可分为上传动和侧传动的两种形式，上传动是指电机及减速装置都布置在飞剪机的机架上，具有结构紧凑、占地面积小、坯料及料头运输条件好的优点，单独使用的中小型飞剪机多采用上传动的形式；侧传动指电动机和减速装置在飞剪机的侧面，对于大型钢坯飞剪机，因其结构传动装置的重量很大，不宜安在机架上部，一般采用 侧传动方案，又由于生产线上轧件由辊道运输，一般工人在机器的边侧操作，而机器的另一侧安装电机及传动装置。所以本次设计采用侧传动方 案较为合理。 因此本次设计的 950 滚筒式飞剪机采用双电机侧传动 方案，因为本飞剪是一级减速，则共需四根主轴，包括两根输入轴和两根传动轴，两幅大小相同的大小齿轮，具体传动的结构如下：用电机通过联轴器带动输入轴，通过输入轴的小齿轮同剪轴上的大齿轮相啮合，通过齿轮传动把力矩传给剪轴。通过剪力完成剪切工作。为使轴向力减少和结构简单，大小齿轮均设计为 直尺圆柱齿轮。 在每一个刀架上有同一条直线上成 180 角的两把刀，一个用来切头，一个用来切尾，在停机时刀片处于水平状态。 对设备的机 架设计有三类：封闭式机架、开式机架、半闭半开式。一般的飞剪机只有开式与闭式。开式与闭式各有其特点，闭市机架能 做成门形，它的刚性较好，但由于剪刀在里面，不易观察其剪切情况，一旦发生事故不好处理。一般将大型的飞剪机采用此式机架。开式机架克服了闭式机架的缺点，但刚性小，剪切断面小，一般适合于小型的飞剪机。 剪机的结构有铸件和焊件。铸件是整个机架采用连体铸造或全部铸造；焊件则采用普通零件焊接法，以前焊接技术不完善时采用铸造，但铸造又比较复杂，工艺繁琐，因此对原料使用较多，而且铸件的体形庞大、笨重。因此现多采用焊接。 采用焊接可缩短周期，对于飞剪机的箱形机架则更易采用。大大节约成本，简化工艺。因此本次设计的设备采用开式机架， 剪机的结构采用焊接。 2 滚筒式飞剪力能参数计算 毕业设计 说明书（毕业 论文 ） 筒式飞剪剪切过程分析 金属的剪切过程可以分为以下几个阶段：刀片弹性压入金属阶段；刀片塑性 压入金属阶段；金属塑性滑移阶段；金属内裂纹萌生阶段和扩展阶段；金属内裂 纹失隐扩展和断裂阶段。一般可粗略地分为两个阶段：刀片压入金属阶段和金属 塑性滑移阶段。 图 6 滚筒 剪剪切过程示意图 在不同的阶段，被剪切金 属剪切区域内应力状态是不同 的 。在整个剪切过程中，剪切 力应力状态不断变化，剪切力 也不断变化。实验表明，最大 剪切力产生于刀片塑性压入阶 段终了、金属塑性滑移阶段开 始之时。因此，一般可将剪切 过程分为两个阶段来建立剪切 过程的受力模型。压入阶段作 用在被剪切金属上的力，如图 图 7 平行刀片剪切时作用力图 7 所示。 切力与剪切力矩的计算 首先根据所剪轧件的最大断面尺寸来确定剪切机公称能力。它是根据计算的 毕业设计 说明书（毕业 论文 ） 最大剪切力并参照有 关标准和资料确定的。 最大剪切力 钢机械 式 8 13 式中 被剪轧件的原始断面面积， 被剪切轧件材料在相应剪切温度下最大的单位剪切阻力，K 考虑由于刀刃磨钝刀片间隙增大而使剪切力提高的系数，根据小型剪切机 P 取 K= 上式计算中由于无单位剪切阻力试验数据，故改用下式计算最大剪切力： 钢机械 式 8中 ： 被剪轧件的原始断面面积， 系数 考虑单位剪切阻力与强度限的比例系数。 选取 0钢机械 表 8据设计参数 146 终得 从而： 10 /4筒式飞剪的剪切力按平行刀片剪切机的计算方法而来。 但是当飞剪机直接装在轧机后面而没有匀速机构时，刀片速度 v 在剪切时可能超过轧件运动速度0v，则在轧件中产生应力。此拉应力亦作用在飞剪机的刀片上。根据虎克定律，轧件中的拉应力为： = 轧钢机械 式 9中 E 弹性模数，对轧件在终轧温度在 800C 时， 近似的等于 4500055000 l 剪切终了时，飞剪机与最后一架轧机间的轧件长度； l 剪切终了时，在轧件长度 l 断内有拉应力产生的伸长量。 伸长量 l 可由剪切过程中刀片与轧件的水平移动量的差值来确定 l = 1l 毕业设计 说明书（毕业 论文 ） 式中 1l 剪切时间内刀片在水平方向移动量， 0l 剪切时间内轧件一定量。 轧件的移动量 0l=0刀片轨迹半径为 8），剪切时间为 t= )2(360 21 角 1 相当于剪切轧件厚度为 h 时的开始 剪切角度，由下式确定 R 12c o s 1 式中 S 刀片的重叠量 ，一般取 5 25里取 S=7 由设计参数 A=950由图 A=2950 图 8 飞剪机的剪切过程 则 2 c o s 1 ，求得 ， 1 为剪切终了的角度，考 虑到剪切终了时相对切入深度0得 R 1(1c o s 02 由前述，查得 %320 轧钢机械图 8c 则 i s i 8)s i n( s i n 211 )2(360 21000 v 根 据设计要求及实际状况取 1业设计 说明书（毕业 论文 ） 2(360 根据实测 ，取 E=46000 6104 6 0 03 3263 则刀架所受的拉力 31 1 4 为刀架所受到的力： 3 22m a 刀架所受的最大剪切力矩： c o a x g 式中 为咬入角，22c , 前述已选 则 o s c c 剪切功的计算 在所剪轧件无单位剪切功的实验数据时，可通过所剪材料的强度限b和延伸率 近似求 a。 当不考虑刀片磨钝等因素时，剪切功 轧钢机械 式 8毕业设计 说明书（毕业 论文 ） 其中 为单位剪切功 F 被剪轧件原始断面面积， 2h 轧件高度， 由设计参数得： 21146 ，由于所剪为线材 0m 平均单位剪切阻力 10 段裂时相对切入深度 20 K则 21 b轧钢机械 式 8般取 K ， K 则 a （ b,90 p 轧钢机械 表 816 机械设计手册 表 3 则剪切功： 电动机的选择 毕业设计 说明书（毕业 论文 ） 对于启动工作制飞剪的电动机功率几乎完全由飞剪机运动质量的加速条件来确定。因为每次剪切要求的加速时间非常短。 动机功率选择 95 5010 3 剪切轴上最大静力矩； n 剪轴转速； 电机过载率， = 从电机到剪子整个整个飞剪机的传动效率， =于飞剪只有在处理事故中采用连续工作制，而这种状态出现的较少且时间间隔大，故过载率较大 = 算总的静力矩 k o 轧钢机械 式 8中： 剪切力矩； 摩擦力矩； 空载力矩。 由前述 般取M %53， 电机额定力矩， 近似取M ， 则 2式中： p 剪切力； M 轴枢处摩擦系数，查得 M= d 为剪轴轴承处的直径，现场资料 d=260 毕业设计 说明书（毕业 论文 ） 剪轴转速： m 电机功率 ： 由此可得单个电机功率： 据设备既在切头、切尾时启动工作制下运行，又在碎断时连续工作制运行，负载性质有短时冲击，生产工艺要求起制动控制方便等，选择绕线式直流电动机 ，功率 较小，另外工作轴转速较低，环境温度较高采用他冷。无减速器传动的国外动机，其额定功率为 45 额定电压 220V，额定转 速 335r/ 4 滚筒式飞剪的参数设计 毕业设计 说明书（毕业 论文 ） 速及扭矩的计算 动比确定 电机的 35 ，剪轴对 计算转速为 90r/ 入轴的转速及扭矩 由于输入轴直接通过连轴器与电动机相连，则 m i n/3 2 8输入则输入轴扭矩：,输入式中： / 飞剪机输入轴最大静力矩 5 1 K m 5 输入剪剪轴的转矩： p 齿轮传动及参数计算 择材料 考虑到结构应简洁便于使用和维护，选择闭式直齿圆柱齿轮；又由于处于低速有冲击载荷的运行环境，选择硬齿面表面淬火 50材料为 35由于大小齿轮表面都淬火， 齿轮的变形不大，对精度的要求不高，故选 8 级精度。 由于是闭式传动且大小齿轮均为硬齿面，齿轮的主要失效形式有可能是齿轮折断，也可能发生点蚀胶合等失效，则应按弯曲疲劳强度设计公式确定模数，然后校核接触疲劳强度。 毕业设计 说明书（毕业 论文 ） 据轮齿弯曲疲劳强度设计 2113 2000 机械设计 式 5中： m 模数 , k 载荷系数，可近似取 里取 k= 1T 小齿轮传递的名义扭矩， 由前面计算 5 1 K 入； 复合齿行系数； d 齿宽系数，1/ ， 轮齿宽度， 1d 小齿轮分度圆直径； 1Z 小齿轮齿数； 许用弯曲应力 各参数的确定： 根 据 齿 轮 齿 数 17 不 发 生 根 切 初 选 181 Z ， 则 大 齿 轮 的 齿 确定许用弯曲应力FpnF 机械设计式 5中： 试验齿轮齿根的弯曲疲劳极限，根据设计材料硬齿面表面淬火50查得； 试验齿轮的应力修正系数，采用国家标准，； 弯曲疲劳强度计算得寿命系数，一般取； 弯曲强度的最小安全系数，一般传动取 里取 则 220 确定复合齿行系数业设计 说明书（毕业 论文 ） 由 181 Z ，变位系数 X=0，查得 机械设计图 5 确定齿宽系数d根据齿轮位置不对称，载荷系数变动较大且齿轮硬度均 350d=机械设计手册表 14合上述代入设计公式： m 由于机架的中心距为 950了保证剪切的同步性，并调整剪力的侧向间隙， 所以大齿轮的分度圆直径暂定为 950时模数为 09 5 02 。 综合上述要求取标准模数 m=14 。 机械设计手册 表 14 计算几何尺寸 52181411 3 8671422 5 22 5 。；取 60162157)105(21 核齿面的接触强度 根据： 211 )1(112 式中： 弹性系数，一对齿轮均为钢制时取 u 齿数比，根据设计 把前面计算所得相关值代入上式： H齿面许用接触应力： m 机械设计 式 5毕业设计 说明书（毕业 论文 ） 式中： 试验齿轮的接触疲劳极限，查得 =950 机械设计 图 5 接触强度的最小安全系数，取 接触疲劳强度计算的寿命系数，一般取； 工作硬化系数，由于是小齿轮故略去。 因为 ， 故接触疲劳强度足够。 轮的尺寸明细及 工作图 表 计齿轮相关尺寸计算 名称 代号 计算公式 相关值 模数 m 由强度得出 14力角 20 20 分度圆直径 d 11 22 25218141 d 93867142 d 齿顶高 14h fa h 顶隙 C C=顶圆直径 ( a 2801 9662 齿根圆直径 f 2171 9032 毕业设计 说明书（毕业 论文 ） 基圆直径 bd dd b dd b 齿距 P P=44 齿厚 S 2/ S=22 齿槽宽 e 2/ e=22 中心距 a 2/)(21 a=595 基圆齿距 bp 9 大齿轮零件工作示意图 毕业设计 说明书（毕业 论文 ） 图 10 小齿轮零件工作示意图 的设计与校核 择轴的材料 该轴无特殊要求，因而选用调质处理的 45钢，查得。 步估算轴径 按扭转强度估算输出端连轴器处的最小轴径。根据表 12 45 钢，取C=110； 输出轴的功率32112 1 为连轴器的效率，取 2 为滚动轴承的效率，取 为齿轮啮合效率，取 = 输出轴的转速：m 0186733512 根据 3 式中 ： C 有轴的材料和 承载情况确定的常数。 则剪轴的最小直径 6 ，而在实际中剪轴的端颈为 260离剪子端的为 190 输入轴的最小直径 3m i n ，而在包钢高速线 毕业设计 说明书（毕业 论文 ） 材厂实际所使用的飞剪机与连轴器相连的直径 d=130轴承处相适的直径为180 190近电机端轴径 d=190离电机端轴径 180 的尺寸结构分析 生产实际中所选用的轴径远大于理论尺寸的原因： 首先，从加工工艺考虑，如果轴径过小，则轴的成本就会增加，并且轴的尺寸精度和形状公差将要求更高 ，同时考虑到输入轴连轴器处有一个键槽所以轴径应相应增加 5%。 其次，理论所设计的值是按给定的剪切条件所设计，如只满足此条件设计，不满足加工范围广泛的条件，在工厂中不可能加工单一的轧件，并考虑可能出现的事故，轴径应尽量选大些比较满足实际需要。 图 11 下输入轴结构设计图 图 12 下剪轴结构设计图 毕业设计 说明书（毕业 论文 ） 轴器的选用 首先应考虑所选孔径与轴径的相互适应，所以此步与确定轴的直径同步进行。由于传递扭矩适中且需考虑良好的补偿两轴做任何方向的位移的能力，又考虑到起制动频繁、成本较低，故选用弹性柱销联轴器。 公称转矩 595509550计算转矩 2 8 K 工况系数，查得 K= 机械手册 表 6得型号： 4323重量 动惯量 J=。 承的选择 高速轴：转速相对较高，且主要承受较大的径向载荷，有较大的冲击载荷，故输入端选用圆柱滚子轴承。 剪轴：此轴转速较低，传递转矩较大，为了适应不同工作条件在有剪刀的一端选用调心滚子轴承，因为此端受转矩和冲击较大， 对整个轴来说，此点受力较大又是端点，轴很容易产生偏心。因此选用可调心的滚子轴承较好，另一端选用圆柱滚子轴承。 此工作轴及轴上的齿轮均为平行传动和直齿轮，产生轴向力很小，故选用单列圆柱滚子 轴承，内圈无挡边。 表 承选用列表 部 位 轴承名称 型号 外径 D（ 内经 d（ 宽（ 高速轴 输入端 圆柱滚子轴承 92000 400 130 190 剪端 调心滚子轴承 3003736 300 180 96 剪轴 剪端 调心滚子轴承 3003752 440 260 144 另
