热吸成型辅机设计【优秀机械毕业设计论文】【有三维图】
收藏
资源目录
压缩包内文档预览：(预览前20页/共24页)
编号：992388
类型：共享资源
大小：23.97MB
格式：RAR
上传时间：2017-01-17
上传人：木***
认证信息
个人认证
高**（实名认证）
江苏
IP属地：江苏
50
积分
- 关 键 词：
-
成型
设计
优秀
优良
机械
毕业设计
论文
三维
- 资源描述：
-
文档包括:
说明书一份。24页，12800字。
任务书一份。
开题报告一份。
三维图一份。
图纸共9张，如下所示：

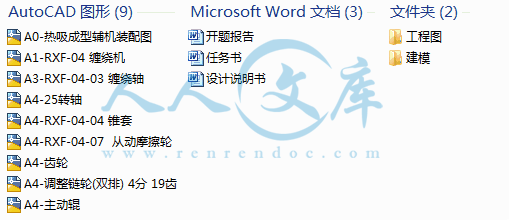

A0-热吸成型辅机装配图.DWG

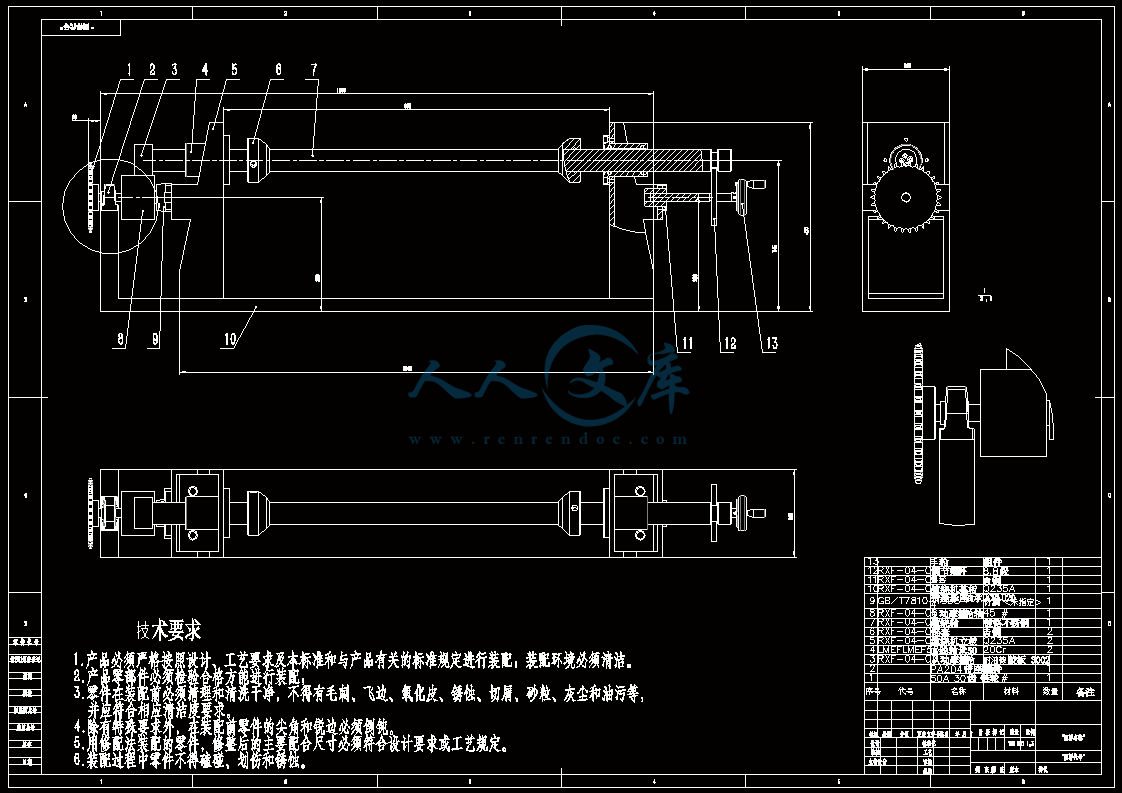

A1-RXF-04 缠绕机.DWG
A3-RXF-04-03 缠绕轴.DWG
A4-25转轴.DWG
A4-RXF-04-04 锥套.DWG

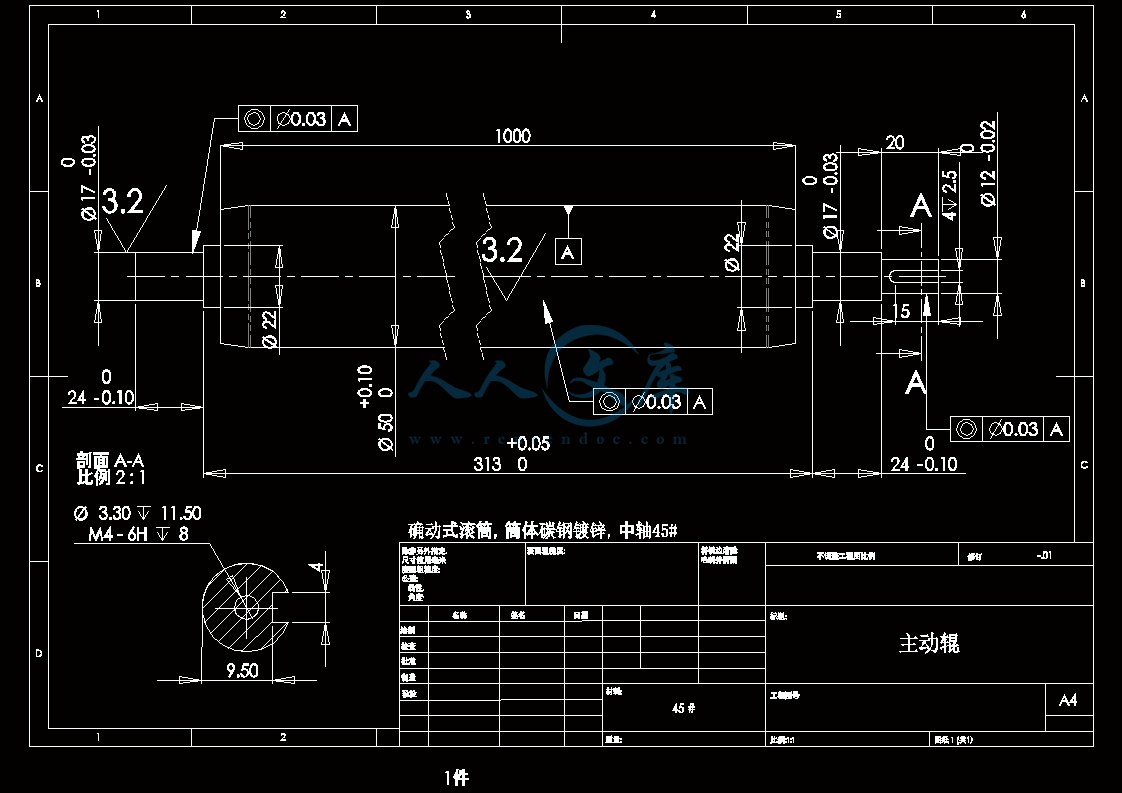

A4-RXF-04-07 从动摩擦轮.DWG
A4-主动辊.DWG

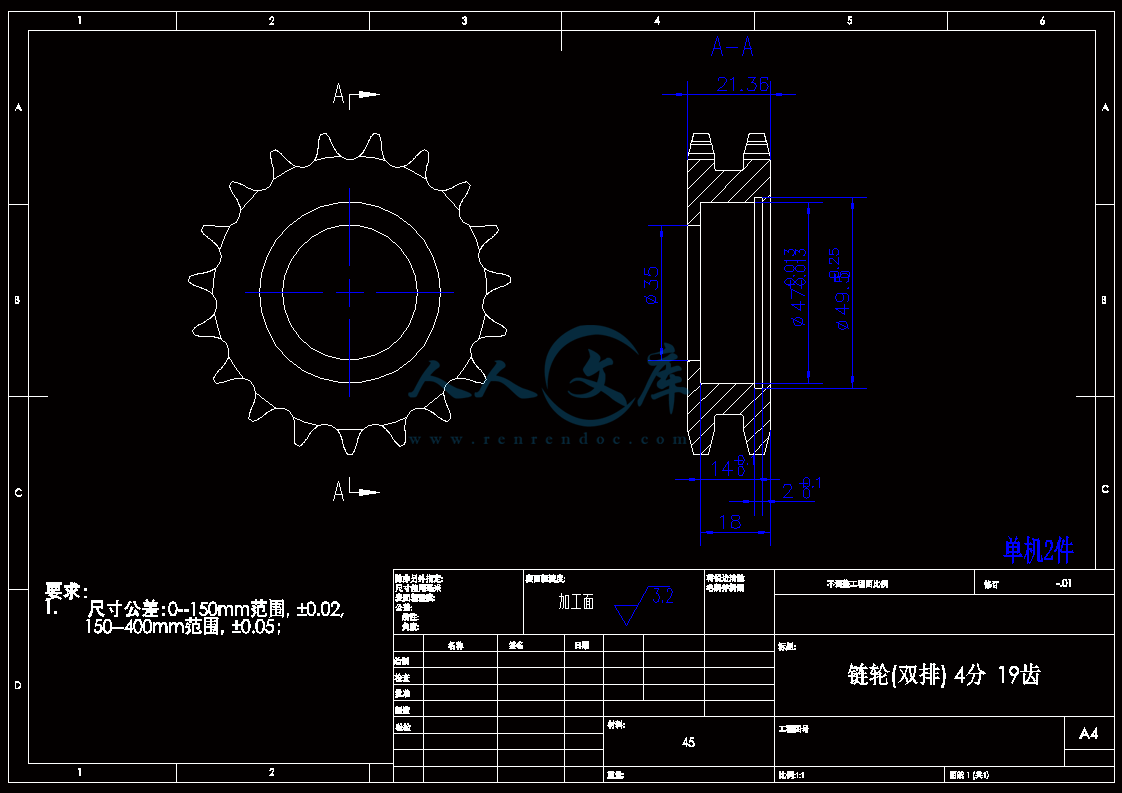

A4-调整链轮(双排) 4分 19齿.DWG
A4-齿轮.DWG
- 内容简介：
-
毕业设计 任务书 题目： 热吸成型机辅机设计 系 名 机械系 专 业 机械制造 学 号 6011201133 学生姓名 李伟 指导教师 陈红 职 称 副教授 2014 年 12 月 10 日 一、 原始依据（包括设计或论文的工作基础、研究条件、应用环境、工作目的等。） 本设计为 某包装材料 企业的 料膜的透气孔成型工艺进行装备设计 ，将原材料为卷材的 膜 材料开卷后 通过 加热和真空抽吸工艺制成带微孔的透气膜材料 ， 然后进行缠绕成卷材。 本设计主要解决装备的总体设计和卷材的开卷机、缠绕（收卷）机的结构设计 基本参数： 1）材料： 、卷材 ； 2）重量及规格： 35 ;卷材尺寸： 500 700）生产率要求： 25m/s 3) 生产工艺要求：热吸成形，成型后仍为卷材。 料线速度 25 米左右 二、参考文献 1 张国全 印刷工业出版社 2 黄颖为 化学工业出版社 3 吴宗泽 . 机械设 计使用手册 . 第二版 化学工业出版社 . 2003. 4 郭仁生 . 机械设计基础 . 北京 : 清华大学出版社 . 2001. 5 邱宣怀 . 机械设计 . 第四版 . 北京 : 高等教育出版社 . 1997. 6 王旭 王积森 . 机械设计课程设计 . 北京 : 机械工业出版社 . 2003. 7 赵至岗 叶金铎 王燕群等 . 材料力学 . 天津 : 天津大学出版社 . 2001 8 史美堂 . 金属材料及热处理 . 上海 : 上海科学技术出版社 . 2005 9 申永胜 . 机械原理教程 . 北京 : 清华大学出版社 . 2003 10 李泽清 . 塑料热成型 . 北京 : 化学工业出版社 . 2005 11 杨立庭 高俊刚 李燕芳 . 改性聚氯乙烯新材料 . 北京 : 化学工业出版社 . 2002 三、设计（研究）内容和要求（包括设计或研究内容、主要指标与技术参数，并根据课题性质对学生提出具体要求。） 1，编写设计计算说明书，正文部分不少于 字（格式及字号参照教务处：“毕业设计说明书撰写规范“相关要求）。 说明书主要内容 : 1）方案分析及设计：总体方案分析 、 不 同 方案的比较及确定（一般包括： 主要结构工作原理分析 、 运动分析和动力分析）；设计 热吸成型工作原理图和 传动原理图。 2） 热吸成型主机 驱动力计算及驱动电动机的选择 ； 3）结构设计及校核计算： 总体设计；开卷机 传动系统 结构 设计； 收卷机传动系统结构设计；对主要 传动 零部件进行校核分析计算；设备的使用及维护说明等。 4）经济性分析：对所完成的设计从提高生产率 、 制造成本 、 经济效益 、 社会效益等方面进行分析。 2，用计算机绘制工程图，折合零号图纸应不少于 。 绘图内容 : 热吸成型 机总 体尺寸联系图、开卷机 装配图 、收卷 机装配图 （应表示完整的装配关系 ,主要配合尺寸及公差 ,完整的零件明细表）。 主要零件图（应有完整的尺寸标注 、 必要的公差标注及必要的技术要求）。 指导教师（签字） 年 月 日 审题小组组长（签字） 年 月 日 天津大学仁爱学院本科生毕业设计（论文）开题报告 课题名称 热吸成型机 辅机 设计 系 名 机械工程系 专 业 机械设计制造及其自 动化 学生姓名 李伟 指导教师 陈红 一、课题来源及意义 本设计为某包装材料企业的 原材料为卷材的 后进行缠绕成卷材。本设计主要解决装备的总体设计和卷材的开卷机、缠绕（收卷）机的结构设计。 类热塑性树脂 ,广泛应用于工业、农业、建筑、交通运输、电力、电讯和包装等行业。 年来由于建筑及各种管材行业旺盛需求的推动 ,对硬质 对软质 005 2011年，全球新增 300万吨左右，约占据当前 5300万吨 /年总产能的 26%左右，新增产能约 90%来自于中国。 2000年以来，尤其是 2003年 9月我国 口替代、发展低成本电石法工艺导致国内 界 美、欧洲和中东地区，2003入 2005年之后亚洲成为世界第一大消费和生产地区。据统计在 2005界 %下降到 4%，而亚洲地区特别是中国地区的 增长幅度在增长。可以说世界 增长幅度保持较高较稳定的发展，而美洲和欧洲等地的 要与美洲、欧洲地区的经济和 来几年世界 %的增长幅度，而其主导仍是中 东和亚洲等发展中国家的增长。 二、 国内外发展现状 目前，国内外 热吸成型机辅 机大体分为： 普通式 辅 机 优点：价格较磁粉张力 伏击辅机 便宜，能满足一般厂家要求，目 前应用范围最广，应用程度最高。如：胶袋厂切袋机、印刷机。缺点：精密度不 太高 ， 因 为 不 具 备 刹 车 功 能 ， 不 能 满 足 高 精 度 要 求 。 机 优点：此类型 辅 机带磁粉离合器，张力控制器，具有刹车功能，急刹急停。纠偏精度更高、更灵活。适合高精度纠偏要求。缺点：磁粉张力 辅 机采用的磁粉离合器、张力控制器目前价格比较贵、导致整个 辅 机的成本高。 用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。 目前 业在全世界发展迅速，前景广阔，各国都看好 潜力以及其对生态环境的好处， 以其优越、独特的性能向世人证明其作用和地位是目前任何其它产品都无法取代的，社会发展需要它 ,环境保护需要它，它是我们人类社会文明进步的必然趋势。 正当全世界 业蒸蒸日上的时候，然而遗憾的是，在我们国内 具材料（包括橱柜）所占市场份额还不到 10%，许多消费 者甚至都没有听说过为家具材料 ,更不知 何物。为什么德国 作为一种档次高、无毒无污染（不含重金属材料）环保材料国内市场的占有率仍然如此之小呢？这里当然有消费层次的问题，但更主要是与我们的消费者对 种材料缺乏正确的认识有关。它使 家具的生产量受到了限制，从而不能形成规模。相信通过我们同行的共同努力，市场的成熟， 业在家具领域一定会上一个新台阶。 三、 研究目标 热吸成型机 辅机中开卷机 与缠绕机主要有两种不同设计方案： 普通类 和 磁粉张力类 。 普通类 ： 开卷机机体为焊接箱形结构，变频调速电 机通过齿轮箱减速后驱动卷筒轴为开卷机提供主动力。开卷机的卷筒是一根空心轴，通过两个轴承支撑齿轮箱体上，轴承之间安装有传动直齿轮。该齿轮箱是采用强制润滑的方式进行润滑的，并为闭环的油润滑系统配有两台恒速电机。 磁粉张力类： 使用了张力检测器的闭环式张力控制器，根据外部顺控程序进行多轴切换控制时， 基于辊筒切换输入信号执行控制输出的新轴预置控制，此类型张力控制器必须在外部执行预驱动控制。自动张力控制器主要作用是持久地控制料带在设备上输送时的张力的能力，并保证料带不产生丝毫破损。 四、研究内容 体方案分析、不同方案的比较及确定（一般包括： 主要结构工作原理分析、运动分析和动力分析）；设计 热吸成型机辅机 工作原理图 。 缠绕机 驱动力计算及驱动电动机 和真空泵 选择； 卷机传动系统结构设计；卷材芯轴涨紧结构设计；对主要传动零部件进行校核分析计算；设备的使用及维护说明等。 所完成的设计从提高生产率、制造成本、经济效益、社会效益等方面进行分析。 热吸成型机 辅机 装配图及主要投影图、材料芯轴装配图（应表示完整的装配关系 ,主要 配合尺寸及公差 ,完整的零件明细表）。主要零件图（应有完整的尺寸标注、必要的公差标注及必要的技术要求）。 五、研究方法与手段 热吸成型机辅机 设计主要有三部分：开卷机 选择 设计、缠绕机选择设计 与 真空 泵 的选择设计 。 主要 注意事项有 ： 密闭性、传动性。 六、进度安排 查找资料，了解 热吸成型机辅机 ，完成开题报告以及 题答辩。 方案分析及设计：总体方案分析、不同方案的比较及确定 校核计算：在结构设计的基础上，对方案设计中的初步计算进行进一步的校核计算，对主要零部件进行校核分析计算和设备的使用及维护说明等。 经济性分析：对所完成的设计从提高生产率、制造成本、经济效益、社会效益等方面进行分析。 用计算机绘制工程图，绘制 热吸成型机辅机装配图及 主要投影图、材料芯轴装配图及主要的部件图。 写设计说明书，翻译英文资料。 完善资料准备答辩。 开始答辩 七、主要参考文献 1 张国全 印刷工业出版社 2 黄颖为 化学工业出版社 3 吴宗泽 第二版 化学工业出版社 . 2003. 4 郭仁生 北京 : 清华大学出版社 . 2001. 5 邱宣怀 第四版 高等教育出版社 . 1997. 6 王旭 ,王积森 北京 : 机械工业出版社 . 2003. 7 赵至岗 ,叶金铎 ,王燕群等 天津 : 天津大学出版社 . 2001. 8 史美堂 上海 : 上海科学技术出版社 . 2005. 9 申永胜 北京 : 清华大学出版社 . 2003. 10 李泽清 北京 : 化学工业出版社 . 2005. 11 杨立庭 ,高俊刚 ,李燕芳 . 改性聚氯乙烯新材料 化学工业出版社 . 2002. 选题是否合适： 是 否 课题能否实现： 能 不能 指导教师（签字） 年 月 日 选题是否合适： 是 否 课题能否实现： 能 不能 审题小组组长（签字） 年 月 日 题 目 热吸成型辅机毕业设计 专 业 学生姓名 学 号 指导教师 论文字数 完成日期 2015年 4月 摘 要 聚氯乙烯为白色蜡状半透明材料，柔而韧，可分为低密度聚氯乙烯(高密度聚氯乙 烯 (大类， 由乙烯在高压(98制得，密度大约在 0 9192g 间， 乙烯在1 0力下聚合而成，密度较高，约为 0 9496 g 聚氯乙烯无毒，具有优异的介电性能，它的玻璃化温度约为一 125C。聚氯乙烯具有优异的化学稳定性，室温下能耐酸和碱，但容易受光氧化、热氧化，在紫外线下还可发生光降解。聚氯乙烯还具有优异的力学性能，其结晶部分赋予聚氯乙烯较高的强度，非结晶部分赋予其良好的柔韧性 。在热塑性材料的软化温度和熔融温度之间 使其在纵向或横向拉伸，使分子具有定向性，冷却后使定向性定型，称为定向技术或拉伸技术。拉伸膜 (又称拉伸回缩膜、缠绕膜 )是一种在常温下具有良好弹性和耐穿刺性能的膜材料，拉伸倍率高达 200 并具有较大的回缩性、持久的束紧力、适宜的透气和透湿性等。 。 关键词 : 聚氯乙烯 ； 热拉伸 ； 透气 as a be is at 982g / of a, is 6 g / is 25at to of in or is or as is a of at as 00% : 目录 第 1 章 绪论 . 1 吸成型 概述 . 1 吸成型辅机国内外 研究 状况 . 错误 !未定义书签。 第 2 章 设计内容 . 7 计任务 . 7 计要求 . 7 计方案 . 错误 !未定义书签。 第 3 章 设计 分析 . 错误 !未定义书签。 备 设计 工况及要求 . 错误 !未定义书签。 动化控制 . 错误 !未定义书签。 参考文献 . 错误 !未定义书签。 致 谢 . 错误 !未定义书签。 附录 图纸列表 . 错误 !未定义书签。 第 1 章 绪论 要成份为 聚氯乙烯 ， 色泽鲜艳、耐腐蚀、牢固耐用，由于在制造过程中增加了增塑剂、抗老化剂等一些有毒辅助材料来增强其耐热性，韧性，延展性等，故其产品一般不存放食品和药品。它是当今世界上深受喜爱、颇为流行并且也被广泛 应用的一种合成材料。它的全球使用量在各种合成材料中高居第二。据统计，仅仅 1995 年一年， 欧洲的生产量就有五百万吨左右，而其消费量则为五百三十万 吨。在德国， 生产量和消费量平均为一百四十万吨。以 4%的增长速度在全世界范围内得到生产和应用。近年来 东南亚的增长速度尤为显著，这要归功于东南亚各国都有进行基础设施建设的迫切需求。在可以生产三维表面膜的材料中，最适合的材料。 氯乙烯 )，其单体的 结构简式 为 料用途极广， 具有加工性能良好，制造成本低，耐腐蚀，绝缘等良好特点，主要用于制作：普瑞文 片； 牌； 丝； 帘； 塑电焊网； 泡板、 顶、管、 脚线等以及穿线管、电缆绝缘、塑料门窗、塑料袋 等方面。在我们的日常生活领域中处处可见到 品。 用来制作各种仿皮革，用于行李包，运动制品，如篮球、足球和橄榄球等。还可用于制作制服和专用保护设备的皮带。 随着时代的发展， 正以其良好的性能、简单的工艺以及其他诸多优点渐渐赢得了人们的欢心，已被越来越多的人接受和认可，在 欧美国家 建筑行业 的宠儿， 人们的日常生活中随处可见。 但可以表现自然界的颜色，还可以表现人们幻想中的颜色。在德国， 40%的家具都是用 作表面材料的，看到那些色泽自然、色彩华丽、丰富多样、图案美丽、式样典雅而高档的 办公桌 、书架、沙发、厨柜，谁也不会把它们和街头那些 满目疮痍 的 “白色垃圾 ”联想到一起，更不会想到正是 吸 膜赋予了它们如此美丽的外衣。 吸成型 概述 热吸成型 工艺，早在 20 世纪初已为人所知，但应用于产业生产还只是 20 世纪 40 年代以后的事，而在 60 年代才有较大的发展。近 20 年来，它已发展成为加工包装材料的最重要的方法之一。这种技术迅速发展的原因是 热吸成型 工艺及 设备 的不断创新，以及具有成型性能的新片材的开发；同时也是由包装产业的发展及 热吸成型 包装本身的特点所决定的。 热吸 成型 是塑料 透气膜 最常用的成型方法之一。它是一种以热塑性塑料片材为成型对象的二次成型技术。在国外， 热吸成型 是一种老的成型工艺，由于不断的开发和变化，目前已高度自动化、机械化，并做到了无任何废边料产生， 100%的原辅材料变成制品。全流水线生产的成型系统工程。 热吸成型 在下列条件中存在差别： 加热成型材料至高弹态所需要的再成型温度 吸塑成型时通常用的成型模具 将制品冷却到其不发生尺寸变化的冷却温度 尺寸稳定后制件脱模 在大多数情况下，吸塑成型的后处理也是必须的，比 如： 修边、熔接、粘接、热封、涂层、金属喷镀、植绒、印刷 热吸成型 如今已经成为加工领域内大家普遍接受的一个术语：“真空成型”（ 而“压力成型”（ 指一些特殊的利用空气压力加工过程的工艺。“热成型”（ 各种热塑性成型（包含真空和压力，或混合成型）的总称。 (1)热吸成型 的优缺点 判定任何一种加工生产工艺过程是否成功，要与另外一种加工方法相比，用该种方法生产的制品的本钱是否 合适；或者是这两种方法生产的制品本钱相同，但用这种方法生产的制品质量得到改进。在很多应用方面，注射模塑成型或吹塑成型都与 热吸成型 相竞争。 但就包装技术而言，除非是用纸板作为包装材料，否则 热吸成型 技术是没有其他加工方法能与之相竞争的。 热吸成型 主要的优点是它的工程经济性。成型复合片材、发泡片材和印刷片材的制品，以适当改变模具来代替变化 热吸成型 机械。壁很薄的制品可以用高熔体黏度的片材 热吸成型 ，而注射相同壁厚的则需要低熔体黏度的粒料。对于少量的塑件，有利的模具本钱是 热吸成型 的又一优点，而对大批量的制件 ，制品能达到非常薄的壁厚及 热吸成型 机器的高产出比则非常有利。 热吸成型 可生产的最小制件是药片的包装材料或腕表用的电池，也可以生产非常大的制品，比如 3 5m 长的花园水池。成型材料的厚度可以从 15于发泡材料，厚度可达到 60何一种热塑性塑料或具有相似性能的材料都可以进行 热吸成型 加工。 热吸成型 所用的材料是厚度为 15片材，这些片材是用粒料或粉料制得的半成品。因此，与注射成型相比， 热吸成型 的原料会增加额外的本钱。 在 热吸成型 时需要对片 材进行切割，这将会产生边角料。将这些边角料粉碎后，与原来的材料相混，可再一次制成片材。 在 热吸成型 中，片材只有一个表面与 热吸成型 模具相接触，因此只有一个表面与 热吸成型 模具几何尺寸相一致，制品另外一个表面的轮廓是由牵伸得到的。 在塑料加工领域， 热吸成型 被以为是一种具有很大发展潜力的加工方法。它采用模塑成型，适合塑料包装各领域。 热吸成型 也是一种需要熟练操纵与经验的加工方法。如今，通过模拟过程与必要的专业技术， 热吸成型 已经发展成为在技术上可控的，并且可重复的一种加工方法。 近年来，在 热吸成型 过程中产生的边角料的循环利用已日趋重要。如今，边角料通过破碎后与原生材料混合来进行回收利用已经形成了一种工艺。废弃的塑料模塑制品，比如说包装材料，甚至工程制件，它们的回收利用在很多条件下都是可能的，但有些仍有待发展。目前可进行的回收主要是一些化学材料和能源材料。要使循环利用得到突破，必须在加工过程的生态性和节约性上下功夫。 热吸成型 制品具有价格低廉、生产效率高、外形及色彩选配自由、耐腐蚀、重量轻和对电的尽缘性能等优点，在文具、玩具、日常用品、五金交电、电子产品、食品、化妆品 等产品的包装，现已发展到广告牌、汽车、产业配件、建材、安全帽、洗衣机和冰柜内衬、周转箱及农业用品等产品的应用。 (2)热吸成型 存在自身的局限性 热吸成型 只能生产结构简单的半壳型制品，而且制品壁厚应比较均匀（一般倒角处稍薄），不能制得壁厚相差悬殊的塑料制品。 热吸成型 制品深度受到一定限制。一般情况下容器的深度直径比（ H/D）不超过 1。 制件的成型精度较差，相对误差一般在 1%以上。采用 热吸成型 法不仅很难得到不同制件间构型或尺寸的一致性，同一制件各部位壁厚的 均匀性也很难保证，另外， 热吸成型 过程中模具的某些细节并不能完全反映到制品中。 吸成型国内外研究状况 么是微孔薄膜 微孔薄膜是在塑料薄膜的长期应用中 , 根据不同条件下的用途而产生的 , 由于原来对薄膜常规应用中只注重它的阻隔性在包装和其它行业上的应用。随着科学水平的提高和生活水平的改善 , 提 出水果、蔬菜的保鲜包装不能用阻隔性很强的塑料薄膜包装 , 因为试验 , 发现水果蔬菜虽然离开依赖他们生存的主体树枝或土地 , 但他们还有活力 , 还要呼吸氧气 , 需要水份 , 这样我们就想办法制成一 种能透 气 , 能保住水份的薄膜 , 这种薄膜就叫微孔薄膜 , 微孔薄膜出现由于他有透气不透水的特性 , 很快被推广到适于它应用的领域 , 由于这种薄膜刚开始应用 , 各种命名不相同 , 有的叫呼吸薄膜、气体控制薄膜、保鲜薄膜 , 后来才统称为微孔薄膜 , 因为它的特性 , 其主要产生原因是在塑料薄膜上有10 一 80 埃的微孔 , 根据用途不同 , 可以控制微孔的孔径大小来满足各种不同的需要。利用它的透气不透水的特性 , 可制做防雨服、医院用一次性防护服、婴儿尿布、妇女卫生巾等 , 在包装上的用途可用于农副产品的保鲜包装 , 水果、蔬菜、食品、 肉类、鲜花的包装 , 既能提供它们的保存期需要的氧气 , 又能保护水份还有抑菌防腐作用 ; 在农业上用微孔薄膜代替报纸制成果套 , 在水果生长时就把微孔薄膜制成的果套套在水果上 , 经过试验套过的水果成熟后外观质量有很大提高 ,同时防止农药的污染 , 保证了水果的口味 ; 在工业上利用塑料微孔薄膜的耐酸、耐碱、耐化学试剂的优点 , 用作水处理薄膜 , 制备饮料用水、超纯净水、提供啤酒业制药业的应用 , 还可以用于海水淡化处理 ; 在净化过滤行业上也在不断地推广应用微孔薄膜的领域 , 超级空气净化过滤装置和人体血浆的过滤器 , 都采用了 微孔薄膜 ; 专家估计塑料微孔薄膜具有令人鼓舞的应用前景 , 它将在所有的行业中确定它任何薄膜不可代替的地位。 孔薄膜的用途 微孔薄膜的用途很广 , 如在生活上微孔薄膜的生产设备根据产品市场情况 , 满足产品性能塑料包装上的要求和工厂的经济实力来决定采用种设备生产何种微孔薄膜 , 以适应市场的需要 , 目前生产微孔薄膜的设备有泡管法生产设备 , 平膜法生产设备 , 平膜法生产还分单向拉伸设备和双向拉伸设 备 , 在单向拉伸中有在线拉伸和线外拉伸两种 , 双向拉伸一般都是在线拉伸 , 也有各别厂家把横拉与纵拉分开成为不 连续双向拉伸设备。吹塑泡管法生产的微孔薄膜 , 设备简单 , 生产出的微孔薄膜强度低 , 可用于耐水、透气、无复合的场合 , 如 : 生产果套、鲜花包装、蔬菜包装等。平膜法生产微孔薄膜 , 设备比较复杂 , 工艺严格 , 对微孔薄膜的透气率的控制容易实现 , 生产出的微孔薄膜强度高 应用领域比较广。 主要包括以下部分 : 干燥 挤出吹塑 泡管拉伸 冷却 收卷 设备的产量主要决定 , 干燥和挤出 能力 , 线速度满足能力和膜厚的要求。温度控制采用智能仪表 , 速度控制 采用直流电机和可控硅实现 , 冷却大部分 采用风冷 , 收卷采用双工位收卷无厚度控制系统 , 但可装 有厚度显示 , 根据显示的厚度情况人工进行调整 , 因此生产的微孔薄膜 , 厚度偏差较大。 2 平膜法生产单向拉伸微孔薄膜 设备 , 主要组成部分 配料 混料 干燥 挤出铸片 测 厚 切边 纵拉伸 测厚 切边 收卷 分切 包装 A 、一整套的配料装置 , 采用重量法配料、精度满足要求 ; B、混料专用设备使各种母料在混合中分散均匀 ; C、干燥设备适应挤出机的能力 , 满足成膜性的要求 ; D 、挤出设备要求温度控制精度高 ,有定量挤出性能 , 铸片设 备有能自动调节的模头和恒定温度速度控制系统的冷却辊 ; E、测厚仪能与模头配合自动反馈调节膜的厚度 ; F、为了确保纵向拉伸的均匀和收卷的平整 , 必须有两套切边装置 , 边料可以回收再利用 , 也可收集起来做它用 ; G 、纵向拉伸设备是微孔薄膜生产中主要的设备 , 虽然结构简单但要求制造精度高 , 确保各项热导向 , 拉伸冷却辊的表面光洁度达到镜面级别 , 确保各辊子的温度控制精度和辊子横向温度误差不 大于 2 , 慢快拉伸辊的速度比最大要达到 1 : 10 , 保证各辊在拉伸过程中全宽度上都必须压紧 , 为防止在较高温度下 拉伸膜不粘辊子 , 可在辊子表面喷涂聚四氟 4 确保驱动控制的精度是很重要的 , 根据工艺的要求满足各辊不同的速度差使膜在预热过程中无皱纹拉伸后的冷却能使微孔薄膜很快与外界温度相同 ; H 、收卷机通常为双工位收卷机 , 可配有自动下卷和自动换卷装置 , 为保薄膜收卷性能 , 配有间隙收卷和接触收卷两种装置 , 配有张力、压力传感器 , 根据计算机设定曲线自动进行张力 , 压力的随机控制 , 为消除积累公差 , 可配有自动导边摆动收卷装置。收卷前配有自动静电消除器根据客户的不同要求可以配置在线分切机构 ;L 分切 : 如果生产线没有配备在线分切机构 , 可把收卷的全幅宽宽的大卷 膜 , 放在分切机放卷位置进行不同规格宽度的分切 , 此分切机要求张力控制系统精确 , 最好是表面与中心卷取相结合的复卷方式的分切机 , 这样在复卷时即能使收卷张力不能太大 , 而引起韧性好的膜造成拉伸 , 又能很好地控制好收卷压力 , 提高膜卷的放卷的性能。 要在纵向拉伸后边增加一个横向拉伸设备 , 横向拉伸倍数要 3 一 6 倍 , 横向拉伸后 , 经过切边处理 , 对膜的冷却 , 收卷基本与双向拉伸聚丙烯相同。双向拉伸设备的特点是产量大。降低单位投资成本 , 质量好 ,提高微孔薄膜的透气率经过横拉改变微孔形状确保薄膜的厚度偏差 s 满足要求。 的静强度安全系数校核的强度是根据轴所受的最大瞬时载荷（包括动载荷和冲击载荷）来计算的 公式见手册 1 2m a a xm a x 3)(式中： 轴危险截面上的最大弯矩和扭矩 作用于轴上的最大轴向载荷 W 轴危险截面的抗弯和抗扭截面系数。 A 轴危险截面的面积 查手册 1表 5 s=490 2/表 5 且s/b=190/685=)= 满足要求。 动化控制 制参数和工作参数的设置： 参数设置是实现对象控制和工作过程自动控制的依据。本系统是通过 色液晶触摸显示屏实现参数的设置。主要包括以下内容： （ 1）收卷张力（单位：公 斤）：用于张力控制 （ 2）卷材厚度（单位：毫米）：用于收卷过程中收卷直径的微调 （ 3）卷材直径（单位：米或厘米）：用于收卷前对收卷机直径的调节 （ 4）微调一次的收卷圈数 (单位；圈 )决定微调频度 （ 5）总卷绕圈数 (单位 :圈 )：实现收卷过程的控制 （ 6）收卷转速 (单位：圈 /分钟 )：实现变频器对电机速度的控制。 系统工作状态的控制主要包括：系统运行状态的控制：启动、停止、退卷收卷的点动寸行、收卷直径的调节和零位校准等操作。操作实现可根据方便操作的要求设置操作方式，其中启动、停止、收卷直径的调节和复原、收卷直径的零位校准等操作在触摸屏上完成，退卷、收卷的点动寸行由现场操作按钮完成。 系统的实时监视：控制系统工作过程中的控制参数（包括：当前张力大小、收卷转速和收卷圈数）和工作状态等实时信息，在 1） 控制系统的硬件组成： 根据前述对控制系统的要求，拟用 200系列 现控制参数的输入，工作过程、工作状态的监视控制，以及其它一些相关元（器）件构成控制系统 ，其硬件组成如图 1所示 2） 组成原理 该系统以 主要包括：主机、开关量输入 /输出模块，模拟量输入 /输出模块，步进 /伺服电机控制模块和 开关量（包括高速计数）输入 /输出模块：主要实现操作按钮的输入，收缩杆的零位检测，光电编码器的计数及开关量的 控制和状态指示等功能。 模拟量输入模块：用于张力的检测，收卷过程中，由传感器将张力的压力信号转变为电信号经张力变送器送入 于张力的控制和显示。 模拟量输出模块：通过张力的检测和给定张力经过 模拟量输出模块实现对磁粉制动器的励磁电流控制，保证张力的恒定； 对变频器的调速控制，实现收卷过程的转速控制，自动降速及定位等控制功能。 步进电机控制模块：用于对步进电机的控制。根据设置的收卷直径通过步进电机调节偏转杆的位置。根据卷材厚度给定由步进电机控制收卷过程中每 次收卷直径的微调量。 液晶触摸显示屏：作为人机操作界面，主要实现系统控制参数输入，系统工作过程，工作状态的实时监视，控制参量的显示及系统的操作功能。 另外， 360型成卷铺平联合机的电气控制系统除了上述的自动控制部分外，还包括独立于 1、放卷机：两侧放卷支臂分别向内或向外移动，同时向上向下移动。移动控制由四只手动按钮完成，并两两互锁。它们安装在放卷机上或用手控盒操作。控制继电器或接触器安装在控制柜内。 2、收卷夹紧的液压控制由现场按钮控制电磁阀开闭，其控制继电器安装在控制柜内。 3） 系统实现 3 张力控制的实现 （ 1）张力大小测量及输入 本系统加工对象为 膜材 ，在卷绕过程中必须保证卷绕的松紧程度及材料的拉伸情况。因此我们需要对收卷过程中张力的大小进行控制。张力测量原理如图 2： 把 膜材 穿过如图所示的三个平行滚轴，在卷绕时，滚轴受到重力、 膜材 拉力的作用，其 承受的 膜材 拉力大小为 2倍的张力的大小，方向竖直向上，在滚轴 3的两侧装上压力传感器，就可以把 膜材 的张力信号转变为电信号。 所得电信号再经过张力变送器作用，把这一信号规一化，最终送入模拟量输入模块，由模拟量输入模块进行 A/ 模拟量输入单元操作过程框图如下图所示： 模拟量输入单元操作过程框图 由于需要进行数字滤波等处理，故每次程序运行中要进行多次数据采集，以便进行处理。 （ 2）张力控制信号的输出及控制实现 张力信号经前述的一系列整理后，成为二进制形式的数字量送达 到控制输出值，以模拟量输出模块实现 D/得模拟电信号用于驱动磁粉制动器驱动系统，即可实现张力控制了。 磁粉制动器装于放卷机轴上，它在放卷机转动轴上产生的阻力矩大小，取决于加于其驱动系统上的制动电流的大小，制动电流越大，其产生的阻力矩就越大，放卷机就越不易转动 ，相应 膜材 上的张力也就增大了，反之亦然。这样，实现了放卷机放卷过程的张力自动控制。 3 收卷过程中收卷直径的微调控制的实现 收卷过程中，由于收卷材料有一定的厚度，故随着收卷圈数的增加，实际收卷长度会越来越大，致使外圈 膜材 周长大于内圈 膜材 ，剪切铺平时就出现了明显的浪费，因此，为了避免这一现象，在收卷过程中，每收卷一定的圈数 N（其大小随收卷材料的厚度而定）以后，要对收卷直径进行微调。 本控制系统中卷材厚度由 公式： 卷绕微调增量 =卷材厚度 *微调频率 *10 计算出微调增量，进而根据计算 结果每隔一定的时间间隔进行一次微调。 本系统中收卷筒由二十四根平行的圆筒构成，其间由收缩杆控制圆筒的间距，进而控制了收卷时 膜材 的周长，收缩杆的角度不同，圆筒间距就不同，使用步进电机控制收缩杆的角度，就可以实现对收卷周长的控制了。步进电机的功用是将输入的电脉冲信号变换为阶跃性的角位移，亦即给一个脉冲信号，电动机就转动一个角度，它输出的角位移与输入的脉冲数成正比。本系统中， 据 摸屏的输入的卷材厚度计算出微调频度，同时也计算出微调量，由 步进 /伺服电机控制模块驱动步进电机驱动系统，带动步进电机 按照预定的频度和大小运动，这样就可以精确地实现收卷过程中对收卷直径的微调。 3 系统状态、指示说明 本系统设有 5 个状态指示灯，分别表示停止、正在收卷、正在退卷、正在复原、正在校零 5 个状态。其标志位列表如下： 标志位 际意义 停止 正在收卷 正在退卷 正在复原 正在校零 3 零位检测原理及功能 收卷系统长时间不用，或长时间未校零的情况下，有可能出现累积误差，导致收缩杆实际位置与目标直径相差较大，会直接影响到收卷精度，因此有必要安装零位检测模块 以避免这一现象，在长时间没用机器或使用一段时间后进行零位检测。 这里所说的零位并不是指收卷半径为零的位置，而是由设计者（或操作人员）选定的一个参考位置，在该位置装有行程开关（或接近开关），每次零位校准时，收缩杆运动，当它达到所设定的零位时触动行程开关， 可以记下此时的零位并在此基础上进行收
