摘 要： 高档不锈钢保温杯过滤盘,是高档不锈保温杯中的一个零件，作用是在杯中起隔离茶渣的作用。其工作环境是耐100℃的高温，能在碱性的茶水里长时间的浸泡。如果采用单工序分步加工，不适合用于大批量生产，成本较高，加工时间较长，生产效率较低，质量也不太稳定。本设计采用了复合模，这样能提高生产效率，降低成本，而且采用复合模，不仅提高了生产效率，质量也比较稳定，模具寿命也较长。可以提高工作效率和产品质量，满足设计目的和技术要求。
关健词：冲压；工艺；模具设计；冲孔；切边；复合模
The upscale stainless steel thermos cup filters dish to slice a blunt bore molding tool of side a design
Abstract: The slap-up stainless steel vacuum cup filter tray is one part of the slap-up stainless steel vacuum cup. It's function is in the seclusion of the tea-leaf. It works in the 100℃'s high temperature environment, and it can dip in alkalescent tea. If adopt the single working procedure, it's not suitable to use in the volume-produce, for it's high cost, long machining time, inefficient production and unstable quality. This design has adopted the mulriple model, so it advanced the productivity, the quality will be more stable and the model will use more longer. It also can boost the working efficiency, the quality of the products and meet the technic demand of the design purpose.
Keyword: Hurtle to press ; craft; Molding design; piercing;trimming;compound dies.
第一章 工件工艺性分析
本次设计是高档杯的漏网,材料为不锈钢板1Cr18Ni9Ti，板厚t=0.3mm，大批量生产，要采用冲压生产。
一、冲压件的工艺分析：
高档杯漏网，在杯中起一个隔离茶渣的作用，其刚度和精度的要求不高，定位是利用凸缘R5与高档杯内的垫环相配合,其定位要求也不高。
该冲压件采用0.3mm的不锈钢板冲压而成，可保证其足够的强度和刚度。外壳主要配合尺寸为，为IT11级。其深度为15mm是一个自由尺寸，圆筒直径
此零件为一旋转体，其形状特征表明它是一个带凸缘的圆筒形件，
其主要的形状、尺寸可可以由拉深、冲孔、切边等冲压工序获得。作
为拉深成形尺寸，其拉深工艺的参数值，都比较合适，拉深工艺性比较好,
的公差要求不大，拉深件底部及口部的圆角半径R5适中，所以应
该拉深后能成型。并用制造精度不高，间隙一般的模具来进行加工。
零件图如下：

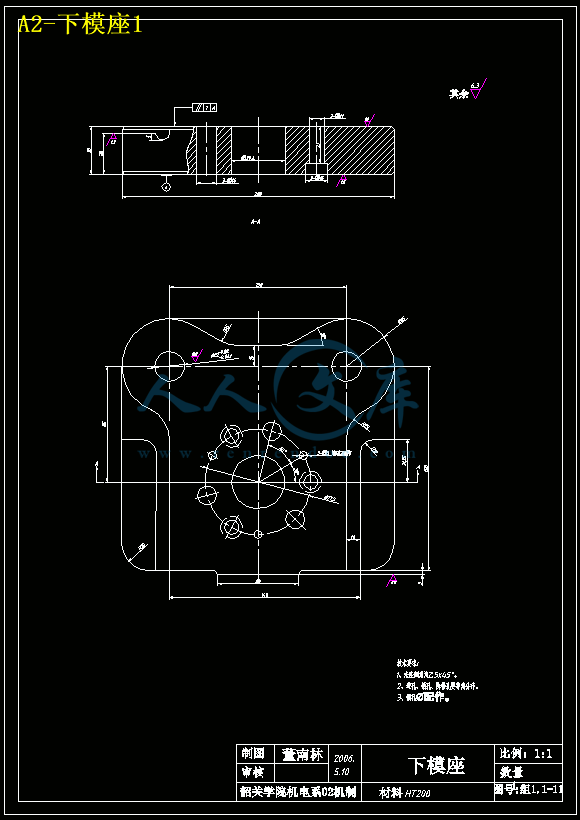

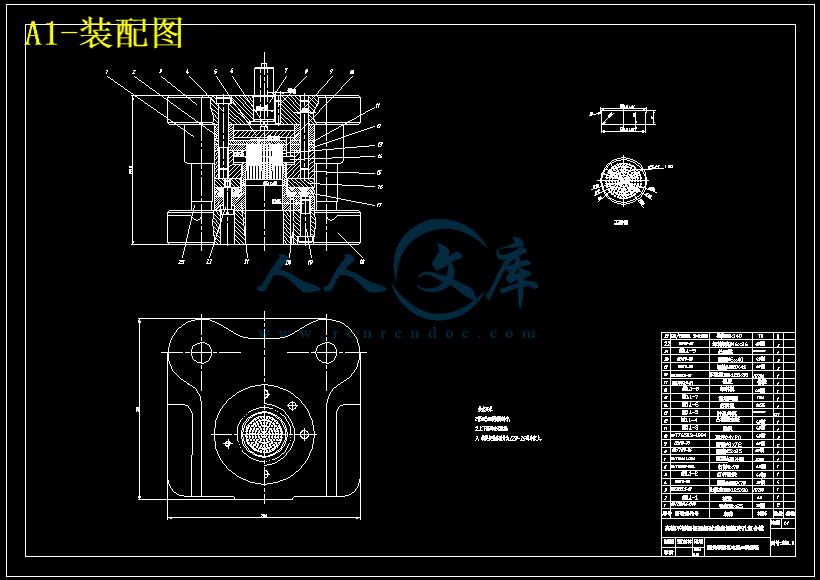

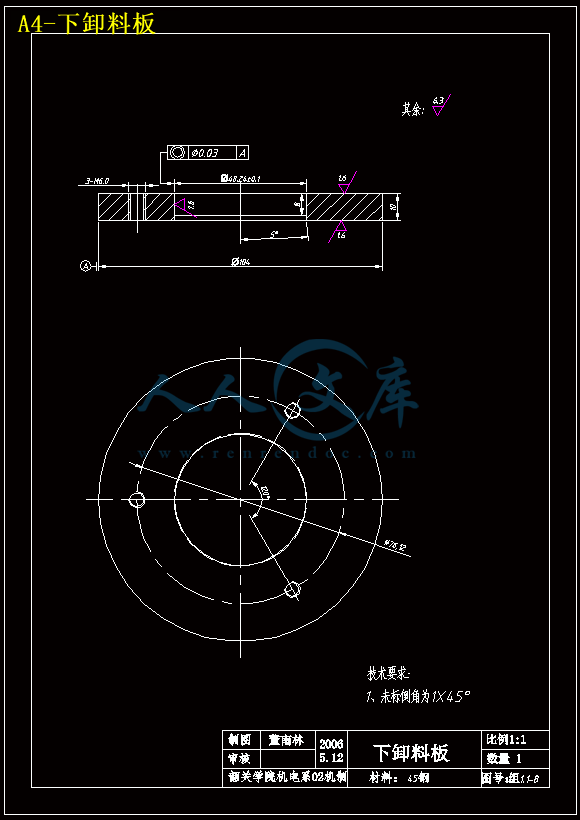

第二章工艺方案的分析比较与确定
1、工艺方案的分析比较
该零件外壳的形状表明它为拉深件，所以拉深为基本工序，底孔可用冲孔的方法完成。多余的凸缘可用切边的方法切去。
对于该零件的加工，可以采用单工序模，复合模和级进模。然而单工序模不
适合用于大批量生产，生产效率较低，质量也不太稳定。所以我们决定用落
料拉深复合模。生产效率比复合模高。复合模可以采用自动送料装置，易于
实现自动化大生产，满足大批量加工的需要。使用复合模还可以减少占用压
力机的数量，减少占用地的面积，减少半成品件的周转。但在本设计中，由
于时间有限，所以采用手动送料装置，利用复合模实现了从下料到半成品全
部工序的自动化生产，不仅提高了生产效率，质量也比较稳定，模具寿命也
较长。
