关 键 词：

柴油机 连杆 机械 加工 工艺 工装 设计 中心 cad 图纸 全套

资源描述：



内容简介：

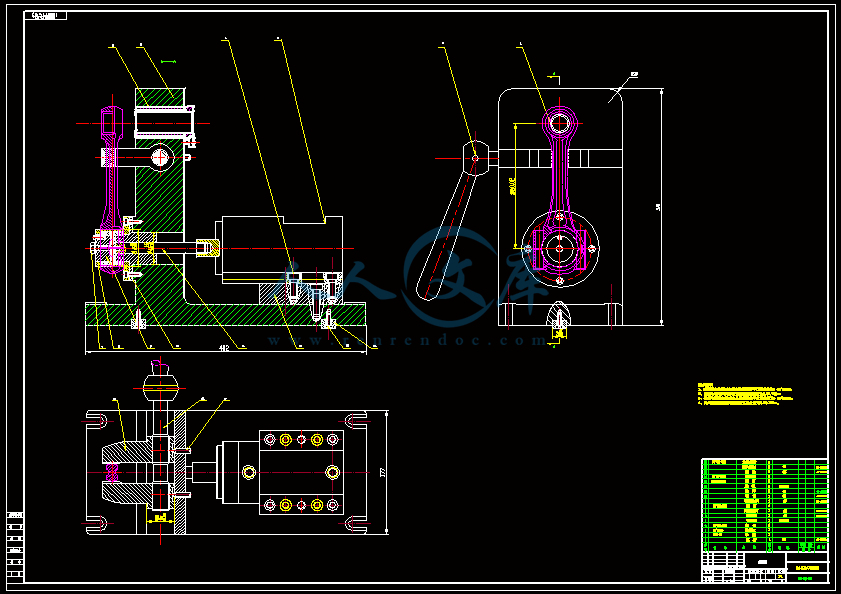

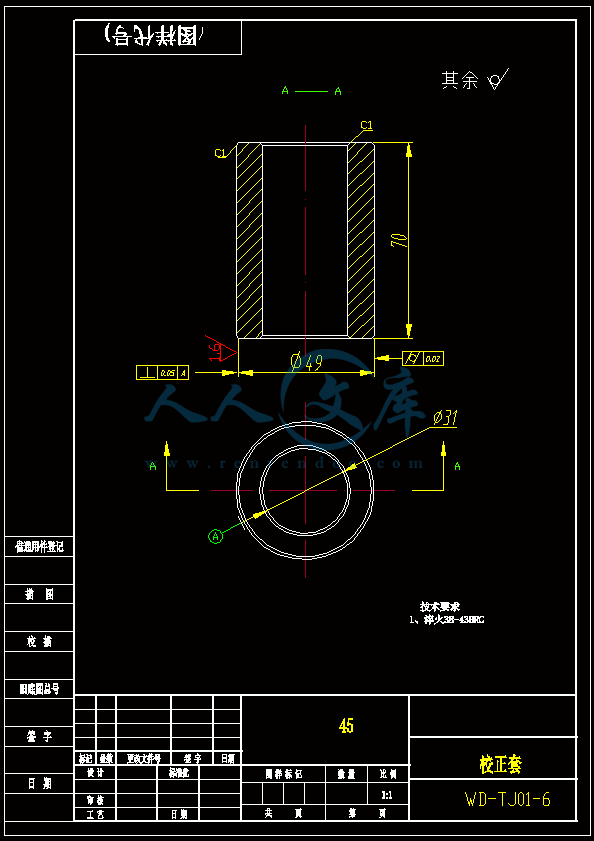

宁波大红鹰学院 机械加工工艺过程卡片 产品型号 零件图号 产品名称 柴油机 连杆 零件名称 连杆 共 2 页 第 1 页 材料牌号 45 毛坯种类 锻件 毛坯外形尺寸 299*115*48 每毛坯件 数 1 每台件数 1 备注 工序号 工序名称 工序内容 车间 工段 设备 工艺装备 工时 准终 单件 1 锻造 锻造成型 锻造 锻造机 锻造机 2 铣 粗铣第一端面 金工 立式铣床 电磁加紧 3 铣 粗铣第二端面 金工 立式铣床 电 磁夹紧 4 钳 磁力探伤及去磁 金工 荧光磁粉探 伤机 10 10 5 钳 粗、半精镗大、小头孔 金工 立式钻床 专用夹具 6 磨 粗磨搭子面工艺凸台 金工 单轴立式磨 床 专用夹具 7 锪 锪螺钉座面、倒角 金工 立式钻床 专用夹具 8 钳 枪钻、扩、铰螺钉光孔并攻丝 金工 立式钻床 专用夹具 9 钳 去毛刺、清洗 金工 高压喷淋清 洗机 10 钳 激光开槽、作标记 金工 激光器 专用夹具 11 胀断 胀断 金工 压力机 专用夹具 描 图 12 铣结合 面 铣结合面 金工 立式 铣床 专用夹具 描 校 13 铣 铣卡瓦槽 金工 键槽铣床 专用夹具 底图号 14 钳 连杆体、盖装配 金工 螺栓拧紧机 装订号 15 钳 压衬套 金工 液压机 设计 (日期 ) 审核 (日期 ) 标准化 (日期 ) 会签 (日期 ) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 宁波大红鹰学院 机械加工工艺过程卡片 产品型号 零件图号 产品名称 柴油机连杆 零件名称 连杆 共 2 页 第 2 页 材料牌号 45 毛坯种类 锻件 毛坯外形尺寸 299*115*48 每毛坯件数 1 每台件数 1 备注 工序号 工序名称 工序内容 车间 工段 设备 工艺装备 工时 准终 单件 16 钻 钻油孔 金工 立式钻 床 专用夹具 17 磨 精磨第一端面 金工 单轴立式 磨床 电磁加紧 18 磨 精磨第二端面 金工 单轴立式 磨床 电磁夹紧 19 镗 精镗大、小头孔 金工 卧式镗 床 专用夹具 20 珩 珩磨大头孔 金工 立式珩磨机床 专用夹具 描 图 21 铣 小头铣落差 金工 双面铣 床 专用夹具 22 钳 大、小头倒角、去毛刺 立式钻床 立式钻床、滚动毛刷 描 校 23 钳 称重、去重 24 钳 清洗 高压喷淋 清洗机 高压喷淋清洗机 底图号 25 检 终检 装订号 设计 (日期 ) 审核 (日期 ) 标
