装修施工方案(1)

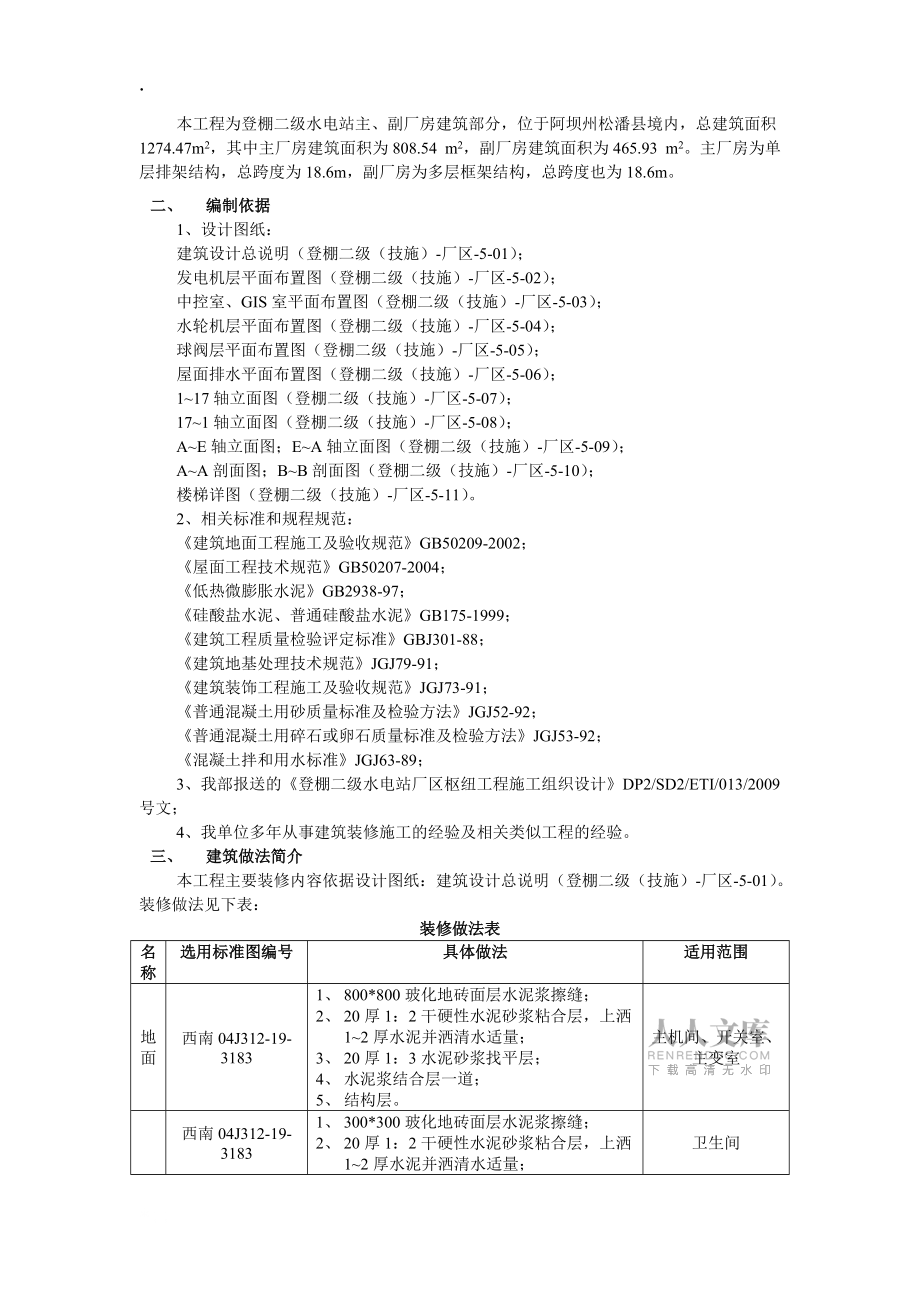

1、.登棚二级水电站厂区枢纽工程建筑与装修分部工程施工方案编制：审核：审批：中国水利水电第二工程局有限公司四川登棚二级水电站项目部二0一0年三月十七日一、 概述本工程为登棚二级水电站主、副厂房建筑部分，位于阿坝州松潘县境内，总建筑面积1274.47m2，其中主厂房建筑面积为808.54 m2，副厂房建筑面积为465.93 m2。主厂房为单层排架结构，总跨度为18.6m，副厂房为多层框架结构，总跨度也为18.6m。二、 编制依据1、设计图纸：建筑设计总说明（登棚二级（技施）-厂区-5-01）；发电机层平面布置图（登棚二级（技施）-厂区-5-02）；中控室、GIS室平面布置图（登棚二级（技施）-厂区-

2、5-03）；水轮机层平面布置图（登棚二级（技施）-厂区-5-04）；球阀层平面布置图（登棚二级（技施）-厂区-5-05）；屋面排水平面布置图（登棚二级（技施）-厂区-5-06）；117轴立面图（登棚二级（技施）-厂区-5-07）；171轴立面图（登棚二级（技施）-厂区-5-08）；AE轴立面图；EA轴立面图（登棚二级（技施）-厂区-5-09）；AA剖面图；BB剖面图（登棚二级（技施）-厂区-5-10）；楼梯详图（登棚二级（技施）-厂区-5-11）。2、相关标准和规程规范：建筑地面工程施工及验收规范GB50209-2002；屋面工程技术规范GB50207-2004；低热微膨胀水泥GB2938-9

3、7；硅酸盐水泥、普通硅酸盐水泥GB175-1999；建筑工程质量检验评定标准GBJ301-88；建筑地基处理技术规范JGJ79-91；建筑装饰工程施工及验收规范JGJ73-91；普通混凝土用砂质量标准及检验方法JGJ52-92；普通混凝土用碎石或卵石质量标准及检验方法JGJ53-92；混凝土拌和用水标准JGJ63-89；3、我部报送的登棚二级水电站厂区枢纽工程施工组织设计DP2/SD2/ETI/013/2009号文；4、我单位多年从事建筑装修施工的经验及相关类似工程的经验。三、 建筑做法简介本工程主要装修内容依据设计图纸：建筑设计总说明（登棚二级（技施）-厂区-5-01）。装修做法见下表：装修

4、做法表名称选用标准图编号具体做法适用范围地面西南04J312-19-31831、 800*800玻化地砖面层水泥浆擦缝；2、 20厚1：2干硬性水泥砂浆粘合层，上洒12厚水泥并洒清水适量；3、 20厚1：3水泥砂浆找平层；4、 水泥浆结合层一道；5、 结构层。主机间、开关室、主变室西南04J312-19-31831、 300*300玻化地砖面层水泥浆擦缝；2、 20厚1：2干硬性水泥砂浆粘合层，上洒12厚水泥并洒清水适量；3、 20厚1：3水泥砂浆找平层；4、 水泥浆结合层一道；5、 结构层。卫生间西南04J312-5-31121、30厚1：2.5水泥豆石面层铁板赶光；2、水泥浆结合层一道；3

5、、结构层。水轮机层、球阀层、交接班室、楼梯间、安装间、GIS楼、过道西南04J312-24-32061、3厚塑料防静电地板面层；2、地板胶粘贴层；3、20厚1：3水泥砂浆找平层；4、水泥浆结合层一道；5、结构层。中控室、通信室内墙西南04J515-4-N041、 喷涂料；2、 5厚1：0.3：2.5水泥石灰砂浆罩面压光；3、 7厚1：1：6水泥石灰砂浆垫层；4、 9厚1：1：6水泥石灰砂浆打底扫毛；5、 基层处理。除卫生间以外的所有墙面西南04J515-5-N111、5厚白瓷砖，白水泥擦缝；2、 8厚1：0.15：2水泥石灰砂浆粘结层（加建筑胶适量）；3、 10厚1：3水泥砂浆打底扫毛，分两次

6、抹；4、基层处理。卫生间墙面外墙西南04J516-63-53101、喷甲基硅醇纳憎水剂； 2、刷外墙用乳胶漆二遍； 3、7厚1：2水泥砂浆找平铁抹压光，水刷带出小麻面；4、13厚1：3水泥砂浆打底，两次成活，扫毛。所有外墙勒脚西南04J516-69-54141、 用1：1.5水泥砂浆加建筑胶粘贴黑色文化石；2、 10厚黑色文化石背面刷环氧树脂粘粗砂；3、 7厚1：3水泥砂浆找平；4、 13厚1：3水泥砂浆打底，两次成活；5、 刷界面处理剂。所有室外勒脚顶棚西南04J515-12-P041、 喷涂料；2、 4厚1：0.3：3水泥石灰砂浆；3、 10厚1：1：4水泥石灰砂浆；4、 刷水泥浆一道（加

7、建筑胶适量）；5、 基层清理。所有顶棚踢脚西南04J312-6-31161、8厚1：2.5水泥豆石面层铁板赶光（h=120）；2、7厚水泥砂浆基层；3、13厚1：3水泥砂浆打底。所有水泥豆石楼面房间西南04J312-20-31871、 地砖面层水泥浆擦缝（h=120）；2、 4厚纯水泥浆粘贴层；3、 25厚1：2.5水泥砂浆基层。所有地砖楼面房间西南04J312-24-32091、3厚塑料防静电地板面层；2、地板胶粘贴层；3、25厚1：2.5水泥砂浆基层。中控室、通信室屋面西南04J201-1-18-22061、 铺地面砖；2、 10厚1：2.5水泥砂浆结合层；3、 20厚1：3水泥砂浆保护层

8、；4、 高分子卷材一道，同材性胶粘剂二道；5、 刷底胶漆一道；6、 20厚沥青砂浆找平层；7、 沥青膨胀珍珠岩找坡层；8、 15厚1：3水泥砂浆找平层；9、 结构层。副厂房四、施工部署、装修施工安排：本工程结构拟分两部分验收，即安装间与主机间、GIS楼两部分。安装间及主机间结构验收结束之后，随即进行安装间及主机间的砖砌体施工，而后进行门窗安装，墙体抹灰，涂料喷涂。由于副厂房施工较晚，待结构验收后施工顺序同安装间及主机间的施工顺序，只不过增加了屋面工程，副厂房结构验收后，在砌砖的同时进行屋面的施工。外墙装修和屋面施工属于室外作业，因季节原因，为尽量避免进入雨季，其它工种应为外墙装修和屋面施工创造

9、条件。室内的罩面腻子、地砖、涂料施工，须随外墙装修结束后自上而下施工。、装修施工的分类：装修施工分为二类。第一类是安装类项目，主要包括：1、土建部分：门窗安装，各种栏杆、扶手、钢楼梯安装；2、电气、水暖部分属于业主分包部分，施工中应注意协调。第二类是装饰类项目，主要包括：1、楼、地面工程：豆石楼面，地砖楼面，塑料防静电地板楼面；2、墙面、顶棚装修工程：墙面抹灰，墙面刮腻子，室内装饰砖；3、室内防水工程：卫生间防水层；4、屋面工程：基层，防水层，保温层，面层；、主要分项工程的工序安排装修施工工序安排的原则是：先完成安装类项目，后进行装饰类项目的施工。利用分段进入装修施工的条件，将二类项目分开进行

10、，避免工序之间相互干扰，保证施工质量。1、门窗安装：门安装：楼面施工结束门框下口做豆石混凝土层安装门框墙面刮腻子掩扇窗安装：墙面冲筋结束安装窗框墙面抹灰安装窗扇2、各种栏杆、楼梯扶手、钢楼梯安装室内栏杆结构验收室内装修安装栏杆楼梯扶手安装结构验收结束楼梯扶手安装钢楼梯安装结构验收结束钢楼梯安装3、楼、地面工程豆石混凝土楼面安装类项目施工结束结构层清理水泥豆石面层；地砖楼面安装类项目施工结束结构层清理水泥砂浆找平地砖面层；塑料防静电地板楼面安装类项目施工结束结构层清理水泥砂浆找平塑料防静电地板面层；卫生间地砖楼面安装类项目施工结束预留孔洞封堵混凝土楼板清理水泥砂浆防水找平层干燥期聚氨酯防水层闭水

11、试验细石混凝土找坡地砖面层4、墙面、顶棚装修工程水泥砖墙抹灰水泥砖墙砌筑抹水泥砂浆（非潮湿环境可抹水泥砂浆代用品）砼墙面、顶棚刮腻子安装类项目施工结束抹灰施工结束干燥检查墙现平整度水泥腻子（非潮湿环境可抹水泥砂浆代用品）初步找平刮耐水腻子喷刷涂料室外装饰砖安装类项目施工结束刷界面处理剂水泥砂浆打底，两次成活黑色文化石背面刷环氧树脂粘粗砂水泥砂浆加建筑胶粘贴黑色文化石5、屋面工程：基层，防水层，保温层，面层副厂房屋面结构验收GIS楼钢构件安装、雨水管安装预留孔洞封堵铺沥青膨胀珍珠岩找坡水泥砂浆找平层干燥期防水层水泥砂浆保护层铺面层砖、装修施工用主要机械1、拌和机械：装修施工中水泥砂浆、细石混凝土

12、等采用两台JZ5000强制搅拌机，现场布置一台JS350滚筒搅拌机。2、垂直运输机械：室内材料、人员的垂直运输，安装两至三台提升塔，部分短距离运输利用长臂挖掘机。3、水平运输机械：2台10t自卸汽车、ZL50装载机。4、主厂房外装修脚手架进行重新搭设，副厂房外装修操作平台采用结构施工用外脚手架。、装修施工的进度安排1、主厂房、安装间一期混凝土部分装修施工时间：2010年3月9日至2010年6月30日；2、主厂房二期混凝土部分装修施工时间：2010年6月30日至2010年9月30日；3、副厂房、GIS楼装修施工时间：2010年6月1日至2010年9月22日；五、主要分项工程施工方法（一）砌块隔墙

13、施工同GIS楼及中控室分部工程施工方案中的砌体施工部分。（二）豆石楼面施工1、扫浆、打点（1）在水桶内加半桶胶水混合液（胶是水重的10%），边加水泥边搅拌，调配成粥状。将水泥浆倒在湿润好的楼板上，用扫帚扫匀。（2） 做楼面前做软点软筋，原料打点。打点间距在2米左右。2、豆石混凝土面层（1）铺混凝土：打点、冲筋后，即可开始进行豆石混凝土面层施工。豆石混凝土厚度为30mm，用铁锹将豆石混凝土铺好，木抹子拍实搓平，大杠刮平。（2）压面成活：混凝土初凝前，用铁抹子溜光。终凝之前，将面层压光压实，一般情况下二遍成活。3、养护：面层终凝后，进行撒水养护。养护时间为7天。楼面养护期间严禁上人作业，避免楼面被

14、损坏。（三）地砖楼面施工（防静电地砖楼面施工）1、扫浆、打点同豆石混凝土楼面做法；2、水泥砂浆找平层：将拌和好的水泥砂浆铺在楼板上，木抹子拍实搓平。按照打点的高度用大杠刮平，不足的部分填平。3、地砖面层：（1）地砖施工前先用水浸泡，待擦干或表面晾干后方可铺设。（2）采用干铺法施工，根据找平层的坡度进行铺设，厚度为20mm的水泥砂浆，先试铺即搬起板块对好纵横控制线铺落在已铺好的砂浆结合层上，用橡皮锤敲击木垫板（不得用橡皮锤或木锤直接敲击板块），振实砂浆至铺设高度后，将板块掀起移至一旁，检查砂浆表面与板块之间是否相吻合如发现有空虚之处，应用砂浆填补，然后正式镶铺，先在水泥砂浆结合层上满浇一层水灰比

15、为0.5的素水泥浆（用浆壶浇均匀），再铺板块，安放时四角同时往下落，用橡皮锤或木锤轻击木垫板，根据水平线用铁水平尺找平，铺完第一块，向两侧和后退方向顺序铺砌。铺完纵、横行之后有了标准，可分段分区依次铺砌，先里后外进行，逐步退至门口，便于成品保护。3）在地砖铺砌后l2昼夜进行灌浆擦缝。白水泥拌合均匀，调成11稀水泥浆，用浆壶徐徐灌入地砖之间的缝隙中，灌浆l2h后，用棉纱团蘸原稀水泥浆擦缝与板面擦平，同时将地砖面上水泥浆擦净，使地砖面层的表面洁净、平整、坚实，以上工序完成后，面层加以覆盖。养护时间不应小于7d。（四）墙面抹水泥砂浆（或水泥砂浆代用品）1、基层处理：先用1：3水泥砂浆把墙面不平整的部

16、位找平。墙面上各种预留孔洞、电线箱盒周围用水泥砂浆堵塞密实。2、吊垂直找方：按墙上已弹好的基准线，分别在门口角，垛，墙面等处吊垂直，套方抹灰饼。3、抹砂浆（1）抹底层砂浆：先刷水重10%的掺胶水泥浆一道，随刷随抹。底层砂浆采用1：3水泥砂浆，分遍抹平，木杠刮平，木抹子搓毛。终凝后开始撒水养护，养护时间根据面层砂浆施工而定。（2）面层砂浆：面层砂浆配比是1：2。抹灰后，用刮杠横竖刮平，木抹子搓毛，铁抹子压光。（五）室内防水施工本工程只有卫生间做防水，防水材料是聚氨酯防水涂料。1、基本要求（1）楼板、墙面防水找平层做好，不空不裂，并已干燥。转角处圆弧符合要求，半径不大于50。（2）防水层高度要求：

17、厚度为3，上卷1500。2、防水附加层：在墙根、地漏、管道根等容易漏水的薄弱部位均匀涂刷部贴一层玻纤布，宽度不小于150。3、楼面防水：基层清理洁净，不许有浮渣颗粒等杂物。将桶内涂料搅拌均匀，在地漏、管道根、阴阳角等容易漏水的薄弱部位均匀涂刷。4、第一层涂膜用刮板和油刷涂刷，厚度均匀。第二层涂膜开始时间以第一层涂膜固化不沾手为宜，刮涂方向与第一层垂直。5、闭水试验：楼面防水结束后，完全固化，开始进行闭水试验。闭水时最浅处不小于20mm深，时间不少于24小时。做好记录。6、防水保护层（1）楼面防水保护层是20厚水泥砂浆。要求施工人员必须穿软底鞋，操作时尽可能少移动。根据高程线，将屋内四周的楼面高

18、程确定下来，用同配比混凝土做“软点”。从地漏到墙边，中间做12个“软点”，找好坡向。铺料后，木抹子搓平，刮杠按点将面刮平、找坡。施工结束12小时后，撒水养护，养护时间不少于3天。7、墙面防水做完后，用水泥腻子罩面。第一遍腻子将防水层盖住，不得铲、划防水层表面。待腻子干燥后，可以刮第二遍腻子，并将墙面找平、垂直。腻子找平施工结束后，用108建筑胶与水泥、砂按适当比例拌和，在卫生间墙面用笤帚拉毛。拉的毛要均匀，整个房间拉毛施工结束后，用滚刷将墙面拉的毛滚平。（六）室内墙面喷涂料1、基层处理：将墙面上的浮浆、流坠及尘土清理干净。对于大模板拼缝处的混凝土硬楞，可用角磨机打平。混凝土墙面用火碱水处理后，

19、清水冲洗干净。2、门窗洞口修补：按建筑1米线检查门窗上口的平直，用靠尺板检查两侧的垂直情况。根据设计图纸核对门窗洞口的高程，凡是设计标高相同的，刮腻子之前应找齐。用尺板夹住混凝土墙，按线修正洞口的尺寸、水平和垂直，抹粉刷石膏找正。3、阴、阳角处理（1）室内阴角处理：阴角部位拉通线检查顺直，然后弹线确定修补的厚度。用粉刷石膏按线将角找直。（2）室内阳角处理：阳角部位用靠尺板检查垂直度，然后用粉刷石膏按线将角找直。4、顶板处理：用杠尺检查顶板基层的平整度，然后用粉刷石膏进行找平。如果偏差超过10，应在混凝土表面进行拉毛处理，再抹粉刷石膏。5、室内刮腻子（1）刮第一遍腻子：先在阴、阳角刮腻子，将线条

20、找直、找平。墙、顶第一遍腻子适当薄一些，不宜过厚，盖住基层混凝土面即可。“活”要收干净，不得有“野腻子”、硬棱等缺陷。（2）找补：第一遍腻子干燥后，用杠尺检查墙、顶面的垂直及平整度。然后将不符合要求的部分刮腻子找补合格。墙面上原有的“气泡”用腻子补平。找补腻子的边缘用细砂纸磨平，然后清扫干净。（3）刮第二遍腻子：1）先刮阴角的腻子。将阴角部位刮好，角线顺直、方正且两侧刮平。在腻子未干时，用切刀划出一道直线。2）第二遍腻子适当厚一些，保证墙面无透底现象。墙、顶刮平后将腻子溜光。腻子的抹纹必须是“同向”，即墙面是上下方向，顶板是平行房间的长边方向。3）阳角刮腻子：先将角两侧腻子刮平，再用“角抹子”

21、把阳角溜一遍，使阳角基本顺直。在腻子未干时，用杠尺贴在一侧，吊垂直并紧贴墙面，再用抹子将墙面腻子压平溜光。做完一侧再做另一侧。6、室内喷涂料：炎热干燥的季节，喷涂之前应洒水湿润，开动空压机，检查高压气管有无漏气，并将其压力稳定在0.6MPa左右。喷涂时，喷枪嘴应垂直于墙面，且离开墙面3050cm，喷斗内注入砂浆，开动气管开关，用高压空气将砂浆喷吹到墙面。如果喷涂时压力有变化，可适当地调整喷嘴与墙面的距离。粒状喷涂一般两遍成活，第一遍要求喷射均匀，厚度掌握在1.5mm左右，过l2h再继续喷第二遍，并使之喷涂成活。要求喷涂颜色一致，颗粒均匀，不出浆，厚薄一致，总厚度控制在34mm。（七）门窗的安装

22、1、检查门窗洞口尺寸，不符合要求必须处理。2、按图纸要求放好门窗安装位置线。3、门窗加工、分隔、开启等方式详见门窗立面放大图，厂家应按设计立面图绘制详细的施工安装图，经设计、业主、施工单位审定后，方可加工。4、安装门窗连接件，门窗框，按线位置就位，找好垂直度及标高，用木楔临时固定，检查正侧面垂直及对角线，合格后用射钉枪固定在结构上，先将连接件与预埋水泥块连接，如果水泥块间距太大，在中间位置用连接件与灰缝连接，严禁用射钉枪直接向多孔砖上固定连接件。也可用膨胀螺栓进行固定，根据窗框尺寸确定每侧的螺栓数，但每侧不得少于2根。5、嵌缝：门窗框与墙体的缝隙填充硅酸铝纤维素，要填实，表面用厚度5-8毫米的
