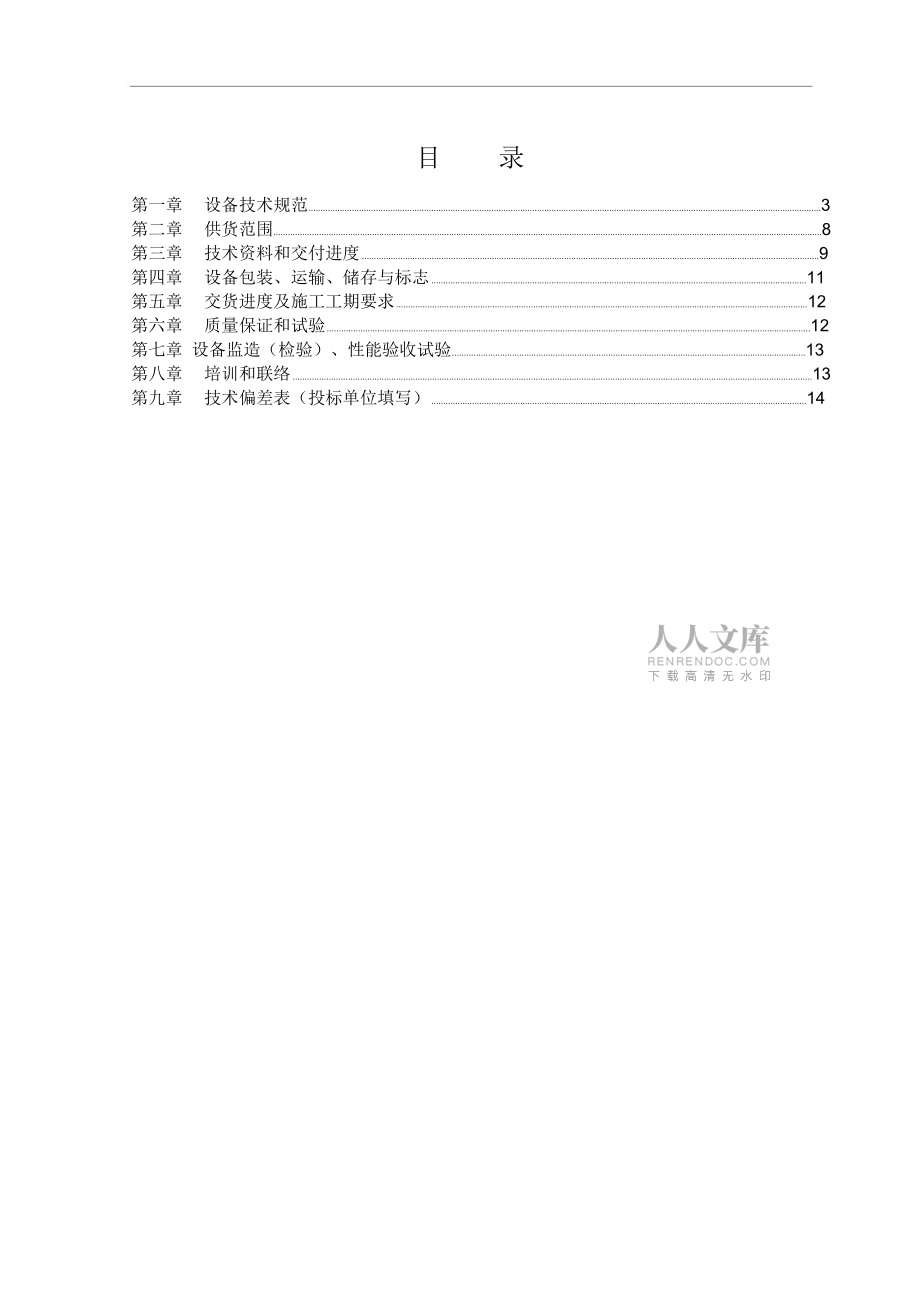

1、秦皇岛发电有限责任公司3 号机 limitorque调整型执行器项目生产项目招标技术规范书项目编号：34JG1801731编写单位：秦发电生产自动控制部点检室编制：刘林 2018-05-11会签：张宏才 .2018-05-15.齐敦硕 .2018-05-16.韩志民 .2018-05-16.王军 1546.2018-05-16.赵志国 .2018-05-16.李银贵 .2018-05-16.吉建军 .2018-05-16.徐利民 .2018-05-16.王为 .2018-05-16.批准：张杰 .2018-05-16.目录第一章设备技术规范3第二章供货范围8第三章技术资料和交付进度9第四章设备

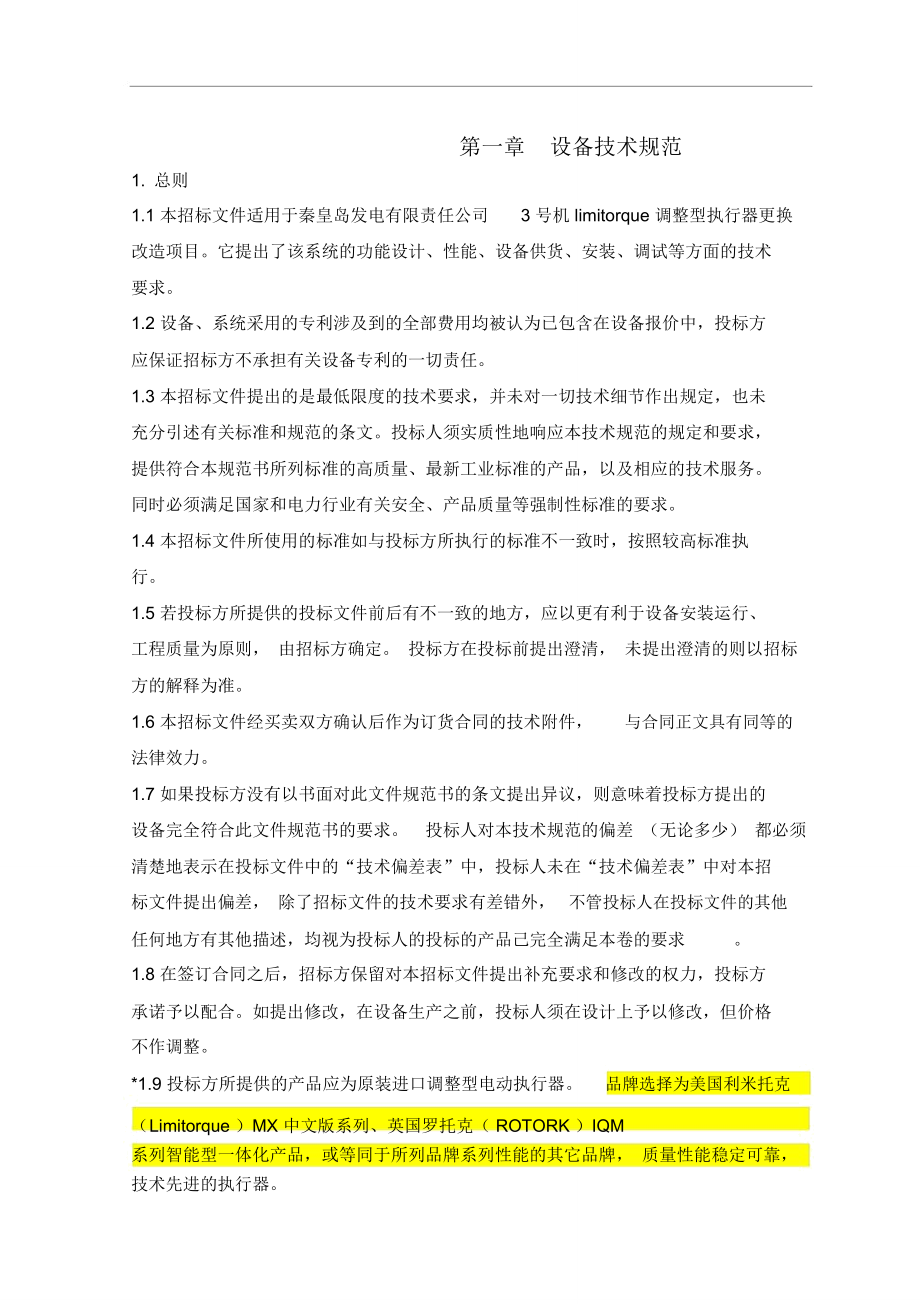

2、包装、运输、储存与标志11第五章交货进度及施工工期要求12第六章质量保证和试验12第七章 设备监造（检验）、性能验收试验13第八章培训和联络13第九章技术偏差表（投标单位填写）14第一章设备技术规范1. 总则1.1 本招标文件适用于秦皇岛发电有限责任公司3 号机 limitorque 调整型执行器更换改造项目。它提出了该系统的功能设计、性能、设备供货、安装、调试等方面的技术要求。1.2 设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。1.3 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规

3、范的条文。投标人须实质性地响应本技术规范的规定和要求，提供符合本规范书所列标准的高质量、最新工业标准的产品，以及相应的技术服务。同时必须满足国家和电力行业有关安全、产品质量等强制性标准的要求。1.4 本招标文件所使用的标准如与投标方所执行的标准不一致时，按照较高标准执行。1.5 若投标方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则， 由招标方确定。 投标方在投标前提出澄清， 未提出澄清的则以招标方的解释为准。1.6 本招标文件经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.7 如果投标方没有以书面对此文件规范书的条文提出异议，则意味着投

4、标方提出的设备完全符合此文件规范书的要求。投标人对本技术规范的偏差 （无论多少） 都必须清楚地表示在投标文件中的“技术偏差表”中，投标人未在“技术偏差表”中对本招标文件提出偏差， 除了招标文件的技术要求有差错外，不管投标人在投标文件的其他任何地方有其他描述，均视为投标人的投标的产品己完全满足本卷的要求。1.8 在签订合同之后，招标方保留对本招标文件提出补充要求和修改的权力，投标方承诺予以配合。如提出修改，在设备生产之前，投标人须在设计上予以修改，但价格不作调整。*1.9 投标方所提供的产品应为原装进口调整型电动执行器。品牌选择为美国利米托克（ Limitorque ）MX 中文版系列、英国罗托

5、克（ ROTORK ）IQM 系列智能型一体化产品，或等同于所列品牌系列性能的其它品牌， 质量性能稳定可靠， 技术先进的执行器。*1.10 投标方所提供的产品必须是原产地生产， 须提供原产地证明材料和海关报关单，如在使用过程中发现有虚假行为， 投标方负责进行免费更换， 并承担招标方相应的损失。执行器的生产厂家必须在中国设有代理机构，以确保零配件提供的连续性。*1.11 投标方提供的品牌执行器需具有至少 5 家电厂（ 200MW 机组及以上 )主要自动调节系统的应用业绩 （主要自动调节系统指主给水调节系统、 送风调节系统、 引风调节系统、一次风调节系统），在主要自动调节系统应用总数量超过20 台

6、及以上且在用时间超过 2 年。需提供业绩证明材料，证明材料必须由电厂业主方出具证明 （盖章），并明确提供执行器使用的自动调节系统名称及数量， 电厂业主联系人及联系方式， 以备审查，如有虚假行为，取消其投标资格。1.12 投标方应保护和保障招标方免于承担由于工程上使用的或准备采用的任何投标方的设备、材料或工程设备等方面侵犯任何专利权、 设计商标或名称或其它受保护权利的行为而引起的所有索赔和诉讼的费用， 并保护和保障招标方免于承担由此导致或与此有关的损坏赔偿、诉讼费、指控费和其它开支。*1. 13 投标方应为执行器生产厂家或其授权参加该项目的代理商，注册资本金不低于200 万元人民币，如为代理商须

7、提供所投产品生产厂家的授权委托书。2. 工程概况2.1 电厂厂址秦皇岛发电有限责任公司3 号机组为 320MW 机组，位于秦皇东大街和建设大街之间，兴电路以东，东排渠以西。2.2 机组概况秦皇岛发电有限责任公司3 号机组于 1995 年建成投产，汽轮机为上海汽轮机厂引进美国西屋公司技术国产引进型320MW凝汽式汽轮机，额定进汽参数为16.7MPa/538/538；锅炉为上海锅炉厂生产的SG-1025/18.3-M834 型亚临界压力一次再热控制循环锅炉，配用带中速磨的直吹式制粉系统。2.3 本项目所涉及调整型执行器改造概况本工程计划进行神华国能秦皇岛发电有限责任公司#3 机组重要调节型执行机构

8、改造更换，所涉及改造的调整型电动执行器共计31 台，原为 Limitorque L120 系列调整型执行器， 均为主要自动调节系统执行设备，具体详见列表。 投标方提供满足招标方要求的调整型执行器共计31 台，必须为原产地进口智能型电动调整型执行器，显示屏为液晶显示。改造范围包括改造设备的设计选型、供货、指导安装、试验、调试等方面的技术要求。改造执行器清单序号执行器名称数量改造方案锅炉磨风门调节挡板执行器（角行执行器齿轮箱保持不变，选用118合适力矩及转速的执行器进行程）更换2给水旁路调节阀执行器1机侧汽水系统使用直行程执行3除氧器压力调整门 A、 B24#5、 6、 7、8 低加逐级调整门4器

9、，共计 13 台，选用合适力矩、5#5、 7、 8 低加危急调整门3转速的执行器进行改造，并全16工业水箱水位调整门部更换推力转换机构及驱动螺7#1、 3 高加危急疏水调整门2母3. 技术要求*3.1 要求电动执行器为原装进口的智能型多回转电动执行器。所选执行器型号为该品牌目前性能最为稳定的主流系列型号，应为美国利米托克（Limitorque ）MX中文版系列、英国罗托克（ ROTORK ）IQM 系列智能型一体化产品，或等同于所列品牌系列性能的其他品牌执行器。3.2 原执行器最大力矩均为136Nm，最大调节力矩为108Nm，执行器输出转速在22-36r/min 范围之内。要求投标方提供的调整

10、型电动执行器统一型号及规格参数，最大力矩不低于 136Nm，执行器输出转速在22-36r/min 范围之内，满足实际使用要求。*3.3 原执行器安装部位、运行环境、法兰盘尺寸、阀门螺杆螺纹均有不同，投标方必须进行现场踏勘， 逐一核实改造执行器的力矩、转速等现场参数， 逐一核实执行器连接方式，满足招标方原阀门及减速箱与执行器的接口要求，投标方所提供的设备的技术参数和技术性能应完全满足招标方的要求，并对其正确性负责。*3.4 投标方在现场勘测时充分考虑影响执行器稳定运行的因素（工作环境、 电源、信号源、电磁干扰、振动），提供满足现场稳定运行的执行器。*3.5 机侧汽水调整型电动执行器共计13 台，

11、要求全部更换推力转换机构及驱动螺母，项目实施时由投标方技术人员逐一现场勘测并绘制图纸，按照工艺要求加工驱动螺母的驱动齿及中心孔， 保证执行器与调整阀门连接良好，执行器动作无卡涩， 驱动螺母材质为：铝黄铜 ZCuZn25Al6Fe3Mn3 。如投标方提供的调整型执行器如法兰接口与原执行器接口尺寸存在不同情况时， 需在执行器推力转换机构与阀门支架之间提供连接法兰，法兰安装型式须经招标方检查、确认。*3.6 炉侧磨风门调整型电动执行器共计 18 台，执行器与减速箱之间的连接件需要投标方提供，项目实施时由投标方技术人员现场勘测并绘制图纸， 按照工艺要求， 保证执行器与减速箱连接配合良好， 执行器动作无

12、卡涩。 如投标方提供的调整型执行器如法兰接口与原执行器接口尺寸存在不同情况时， 需在执行器与齿轮箱接口之间提供连接法兰，法兰安装型式须经招标方检查、确认。*3.7 投标方明确提供投标产品详细的品牌系列型号并明确安装型式， 最终须经招标方确认 ,否则不能选用。*3.8 主要技术指标：* 应满足 JB/T 8219-2016：工业过程控制系统用普通型及智能型电动执行器机构（中国工业和信息化部颁发）关于对智能型电动调整型执行器的有关规定。产品为多回转式调节型智能一体化执行器。动力条件：工作电源采用三相AC(380±38)V ，频率（ 50±0.5)Hz，具备电源相序自适应功能。执

13、行器电机：工作电源为三相AC(380±38)V ，频率（ 50±0.5)Hz，转速不大于1500r/min；采用电子式无触点式驱动模式，使用可控硅或固体继电器进行电机驱动控制；工作模式为调节型（S4-25%），接通次数： 1200 次/小时。位置传感器选用性能优越的电子式编码器，转矩传感器选用电子式传感器。电动执行器配备就地操作按钮、就地 /远方切换闭锁装置、 手轮、直观的开度位置指示等，能够实现远控、就地电动、及手动开、关操作。执行器采用非侵入式设计，能实现免开盖调试，数据读取不需开盖或移除任何部件。输入、输出信号：选用DC4mA-20mA ，同时具有不少于4 路开关触点

14、输出。可通过人机界面显示、查询工作参数、运行状态、信号查询、故障报警等；可通过人机界面对行程、转矩等参数进行设定，对4mA-20mA 电流输入信号进行标定，对 4mA-20mA 电流输出信号进行调整。现场可设置运行状态输出的开关触点模式及远程和就地控制时的控制模式。故障自诊断和报警功能：执行器可自行诊断运行时出现的异常情况（电机过热、电源断相、阀门卡涩等）且能就地自动显示故障信息和远程输出报警。电动执行器在失去电源或指令信号时，有保位功能。电动执行器在 DCS 信号频繁改变时，尤其是指令开、关反向变化时，执行器应能快速反应，延迟动作时间不高于1 秒。性能指标：执行器基本性能技术指标应符合（JB

15、/T 8219-2016）调整型执行机构 1.0 级标准规定。影响量影响的性能：执行器影响量的技术指标应符合（JB/T 8219-2016）调整型执行机构 1.0 级标准规定。外壳防护等级： IP68；执行器金属包面涂、镀层应光洁、安好，不得有剥落、碰伤及斑痕等缺陷，紧固件不得松动，可动部件应灵活可靠，显示画面目测清晰、无缺失字符、乱码。工作环境条件： -30-70。4 标准和规范4.1 总则调整型电动执行器换型改造设备的设计、制造、安装、调试、试运行、考核、最终交付等，应符合相关的中国法律、规范以及最新版的ISO 和 IEC 标准。对于标准的采用应符合下述原则：首先应符合中国国家标准(GB)

16、 、部颁标准及电力行业标准(DL) ；上述标准中不包含的部分采用技术来源国标准或国际通用标准，由投标人提供，招标人确认；如上述标准均不适用，招标方和投标方讨论确定；上述标准有矛盾时，按较高标准执行。投标方应在投标阶段提交所采用的全部标准与规范清单， 在合同执行过程中采用的标准需经招标人确认。本技术规范所使用的标准， 如遇与投标方所执行标准发生矛盾时， 按较高标准执行。引用的规范和标准如下：JB/T 8219-2016 工业过程控制系统用普通型及智能型电动执行器（中国工业和信息化部）GB/T26155.1-2010 工业过程测量和控制系统用智能电动机构DL/T641-2015 电站阀门电动执行机

17、构DL/T642-2016 隔爆型电动执行机构投标方保证所供产品依据的标准， 至少能达到或超过上述标准， 在经过招标方认可的情况下，可以使用所供产品生产国的标准， 设备选型和改造方案须经招标方确认。第二章供货范围1. 供货范围1.1 一般要求本章规定了合同设备的供货范围。投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术规范的要求。投标方应提供详细供货清单，清单中依次说明设备名称、规格、型号、材质、数量、产地、生产厂家等内容。对于属于整套设备运行和项目所必需的部件，即使本合同附件未列出或数目不足，投标方仍须在执行合同时补足，不增加费用。 若设备出现漏

18、供、缺供和错供，在执行合同时投标单位必须免费、及时予以补充完善。投标方提供详细技术资料。对于设备安装、调试期间发生的影响设备安装、调试的漏供、短缺、损坏零部件，投标方有责任及时补供。否则，可视投标方未按时供货。*1.2 供货范围主要设备、部件供货清单（投标方须详细列出， 不仅限于表中所示，以备招标方复核）。规格型号产地电压序号名称单位数量（必填）（必填）等级1电动调整型执行器台312安装支架及附件套313*1.3 执行器具体型号及主要参数（投标方须详细列出，以备招标方复核）。输出最大开最大调节调节电机序号名称规格型号单位数量关力矩转速力矩精度转速1磨风门电动调台18整型执行器2给水旁路调节台1

19、阀执行器3除氧器压力调台2整门 A、B4#5、6、7、8 低台4加逐级调整门5#5、7、8 低加台3危急调整门6工业水箱水位台1调整门7#1 高加危急疏台1水调整门8#3 高加危急疏台1水调整门*1.4 随机备品备件投标方应提供性能好， 装拆更换方便的备品备件及专用工具，备品备件应按一个大修期的要求考虑易损件的寿命。投标人应详细说明， 以便招标人了解这些备品备件的用途。投标人以表格方式提供备品备件及专用工具清单，参考表格如下：随机备品备件（必须提供1 台与磨风门执行器相同型号的调整型电动执行器作为备件）序号1名称调整型电动执行器规格型号单位台数量1生产厂家专用工具（必须提供5 套）序号名称规格

20、型号单位数量生产厂家1遥控器（如使用）个52专业拆卸工具套53第三章技术资料和交付进度1. 一般要求1.1 投标方提供的资料使用国家法定单位制即国际单位制，语言为中文。 进口设备的外文图纸及文件由投标方免费翻译成中文。在提供图纸的同时提供电子文本。1.2 资料的组织结构清晰、逻辑性强。资料要求内容全面、尺寸正确、图面清晰，资料深度应满足招标单位施工安装图设计需要。1.3 投标方资料的提交及时充分，满足工程进度要求。在招标文件签订后7 天内给出满足设备基础处理的正式资料，招标文件签订后10 天内给出全部技术资料清单和交付进度，并经招标方确认。1.4 投标方提供的技术资料一般可分为配合工程设计阶段

21、，设备监造（检验），施工调试试运、性能验收试验和运行维护等四个方面。投标方满足以上四个方面的具体要求。1.5 对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料， 一经发现，投标方也及时免费提供。1.6 招标方要及时提供与合同设备设计制造有关的资料。1.7 完工后的产品与最后确认的图纸一致。招标方对图纸的认可并不减轻投标方关于其图纸的正确性的责任。 设备在现场安装时， 如投标方技术人员进一步修改图纸，投标方对图纸重新收编成册， 正式递交给招标方，并保证安装后的设备与图纸完全相符。1.8 投标方提供的电气原理图、分布图、设备装配图、竣工图、维护手册等图纸和资料必须清晰正确。1.9 最终

22、图纸注明定货合同号并有明显的最终版标记。 投标方应提供适用于本工程实际情况的，为本工程专用的技术资料， 所有资料上应标明 “秦皇岛发电有限责任公司项目专用”字样。2. 资料提交的内容2.1 在设备投标阶段， 投标方需提供如下资料， 包括但不限于此 （投标方可以细化） ：设备供货清单。产品特点性能说明。2.2 设备监造（检验）、性能验收试验阶段的资料投标方应提供满足合同设备监造（检验）/见证所需的全部技术资料。设备监造（检验）、性能验收试验阶段的资料包括以下给项：安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料；检验记录、试验报告及质量合格证等出厂报告。2.3 施工调试、运行维护阶段的资

23、料合同签订后 1 个月内提供以下技术资料及图纸5 套。施工调试、运行维护阶段的资料包括以下给项：设备供货清单。2.3 投标方提供技术资料的交付进度编号技术文件、图纸、资料名称交付进度1 全套资料2产品合格证明书；使用维护说明书。同设备交货时交清3附件及备件清单同设备交货时交清2.4 在签订合同后 20 天内投标方全部设备及物资具备发货条件。第四章设备包装、运输、储存与标志1. 包装、装卸、运输1.1 本工程各种设备及材料的供货、运输等工作全部在投标方工作范围内。1.2 包装应符合 GB/T13384 标准的规定，并采取防雨防潮防锈防震等措施，以免在运输过程中由于震动和碰撞引起各部件的损坏。设备

24、出厂时，零部件的包装符合 JB2647 的规定，分类装箱，遵循适于运输、便于安装和查找的原则。1.3 凡电气设备须严格包装，以确保在运输和保管期间不会损坏，并防止受潮和浸水。1.4 投标方应保证提供设备的包装至少满足现场露天存放6 个月的要求。2. 标志2.1 设备的金属铭牌型式、尺寸、技术条件和检验规则，应符合JBB-82产品标牌的规定，并以招标方实际要求为准。3. 储存3.1 设备到达安装现场后，由投标方负责设备的运输、卸车、储存和保管。3.2 设备到达安装现场后，双方应按商定的开箱检验办法，对照装箱单逐件清点，进行检查和验收。3.3 设备到达安装现场后，按投标方提供的保管方法说明的规定存

25、放和保管。如投标方有特殊要求，应向招标方及早提出。3.4 由投标方外包生产的设备（部件）到达安装现场后，仍由投标方和招标方进行检查和验收。第五章交货进度及施工工期要求1交货进度1.1 设备的交货顺序要满足工程进度的要求。投标方保证在签订合同后90 天内将全部设备及物资交货完毕。1.2 投标方应统筹组织工程方案设计、设备制造、供货、安装、调试及验收试验等节点，提供详细的时间安排，列出工程进度计划与设备交付进度表。1.3 投标人在投标时可根据自己的实际情况，提出详细的供货顺序和进度。第六章质量保证和试验1.1质量保证本规范用于合同执行期间对投标方所提供的材料进行检验、监造和性能验收试验，确保投标方

26、所提供的设备符合本技术规范规定的要求。 投标方应保证施工过程中的所有工艺、材料等 (包括投标方的外购件在内 )均应符合本规范书的规定。投标方应在技术协议生效后 3 天内，向招标方提供有关的监造、检验、性能验收试验标准。有关标准应符合技术规范的规定。 投标方应有遵守本规范书中各条款和工作项目的 ISO-9001，GB/T19001 质量保证体系，该质量保证体系已经过国家认证和正常运转。设备性能保证值应满足本规范书各项技术要求。本项目质保期约定为 12 个月，在质保期内，如执行器出现任何缺陷及设备质量原因所造成的损坏， 投标方必须免费给予整机更换； 如所提供的执行器出现同类型故障超过三次， 或因为
