1、高清虚拟演播系统解决方案（教育2012第一版）高清虚拟演播系统在校园电视台、精品课录制的解决方案-教育行业目录一、录播系统的现状3二、录播系统的应用4三、录播系统的核心设备43.1产品特点：5四、高清虚拟演播系统主要特点64.1输入/输出64.2内嵌信号源74.3视频源的设置84.4调音台84.5 切换台94.6 虚拟演播室94.7 监看所有信号104.8 录制/流媒体124.9 字幕，剪辑和管理模块134.10 操作界面浏览13五、高清虚拟演播系统为核心的录播系统构成135.1 高清虚拟演播系统 为核心的工作流程145.2 高清虚拟演播系统为核心的系统拓扑图14六、附录166.1高清虚拟演播

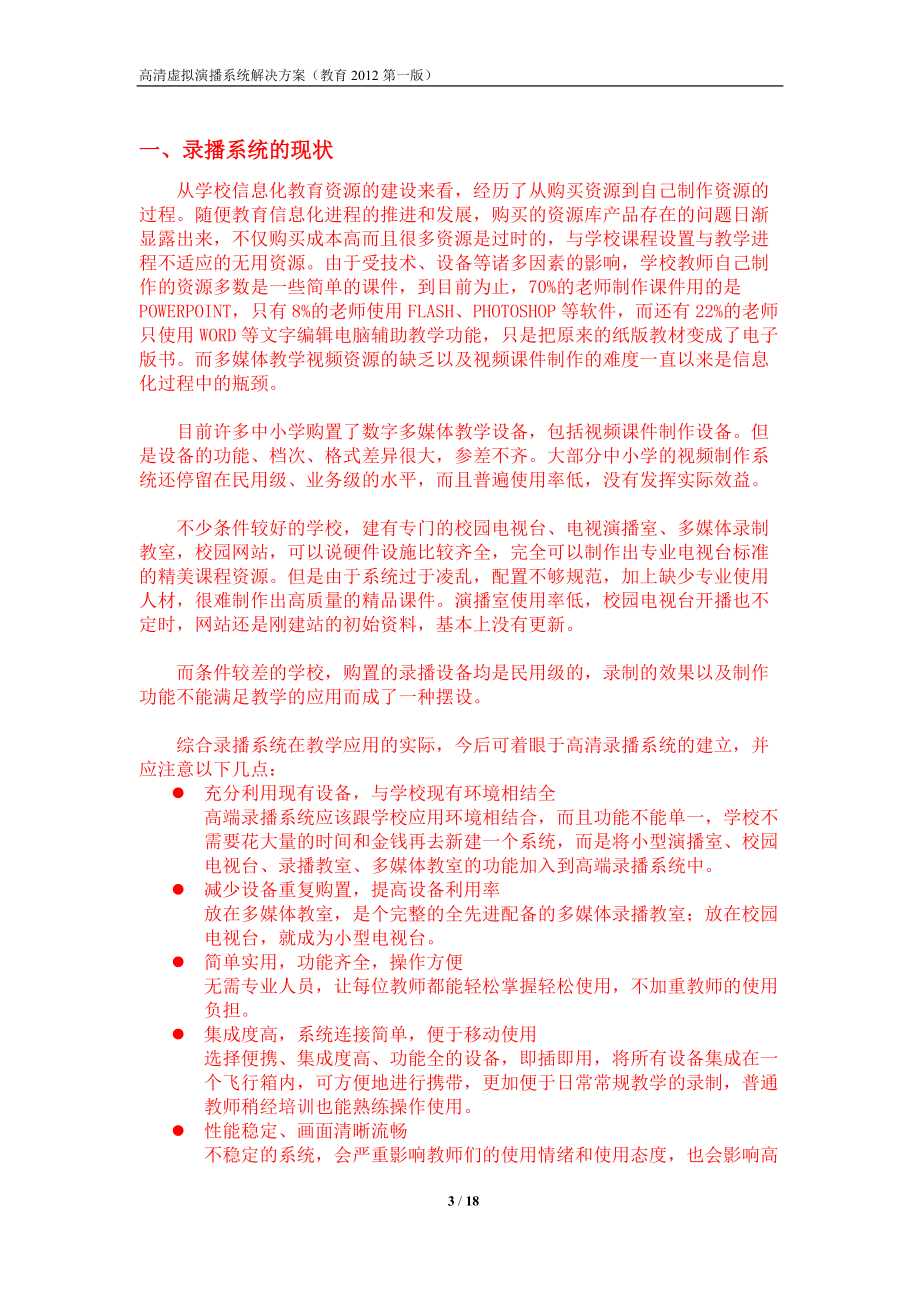

2、系统特性表：166.2 TriCaster XD 300用户176.3部分案例照片18一、录播系统的现状从学校信息化教育资源的建设来看，经历了从购买资源到自己制作资源的过程。随便教育信息化进程的推进和发展，购买的资源库产品存在的问题日渐显露出来，不仅购买成本高而且很多资源是过时的，与学校课程设置与教学进程不适应的无用资源。由于受技术、设备等诸多因素的影响，学校教师自己制作的资源多数是一些简单的课件，到目前为止，70%的老师制作课件用的是POWERPOINT，只有8%的老师使用FLASH、PHOTOSHOP等软件，而还有22%的老师只使用WORD等文字编辑电脑辅助教学功能，只是把原来的纸版教材变

3、成了电子版书。而多媒体教学视频资源的缺乏以及视频课件制作的难度一直以来是信息化过程中的瓶颈。目前许多中小学购置了数字多媒体教学设备，包括视频课件制作设备。但是设备的功能、档次、格式差异很大，参差不齐。大部分中小学的视频制作系统还停留在民用级、业务级的水平，而且普遍使用率低，没有发挥实际效益。不少条件较好的学校，建有专门的校园电视台、电视演播室、多媒体录制教室，校园网站，可以说硬件设施比较齐全，完全可以制作出专业电视台标准的精美课程资源。但是由于系统过于凌乱，配置不够规范，加上缺少专业使用人材，很难制作出高质量的精品课件。演播室使用率低，校园电视台开播也不定时，网站还是刚建站的初始资料，基本上没

4、有更新。而条件较差的学校，购置的录播设备均是民用级的，录制的效果以及制作功能不能满足教学的应用而成了一种摆设。综合录播系统在教学应用的实际，今后可着眼于高清录播系统的建立，并应注意以下几点：l 充分利用现有设备，与学校现有环境相结全高端录播系统应该跟学校应用环境相结合，而且功能不能单一，学校不需要花大量的时间和金钱再去新建一个系统，而是将小型演播室、校园电视台、录播教室、多媒体教室的功能加入到高端录播系统中。l 减少设备重复购置，提高设备利用率放在多媒体教室，是个完整的全先进配备的多媒体录播教室；放在校园电视台，就成为小型电视台。l 简单实用，功能齐全，操作方便无需专业人员，让每位教师都能轻松

5、掌握轻松使用，不加重教师的使用负担。l 集成度高，系统连接简单，便于移动使用选择便携、集成度高、功能全的设备，即插即用，将所有设备集成在一个飞行箱内，可方便地进行携带，更加便于日常常规教学的录制，普通教师稍经培训也能熟练操作使用。l 性能稳定、画面清晰流畅不稳定的系统，会严重影响教师们的使用情绪和使用态度，也会影响高端录播系统的作用和效益。录播系统的发展趋势 专业广播级视音频虽以其精美、流畅、清晰的画面为人们所称赞，但是需要复杂的连接、专业的技术、价值昂贵的设备及专业的人才花费大量的时间和精力进行节目的采录编播，所以一直无法向教育行业普及推广。二、录播系统的应用录播系统在教学中应用全面，可满足

6、学校各种场合录播的需要：l 课堂实录l 名师讲座l 远程课程发布和共享l 校园新闻报道l 德育教育l 才艺表演l 学校风貌展示l 学校课外活动集锦宣传、体育文艺等l 学生、老师、家长互动l 毕业典礼直播l 节日汇演l 校园数字告示l 演讲比赛l 数字化图书馆l 视音频课件资源（物理实际实录、化学实验实录）三、录播系统的核心设备录播系统的核心设备采用美国NEWTEK的TriCaster系列产品。虚拟演播是世界上目前唯一的高清便携式全功能制作和流媒体实时发布系统。HD、现场和多机位视频播出设备，不再仅仅是大型电视台的专利，也不会是一片监视器、数十米的视频线缆、沉重的磁带和录放机、视频效果生成器、字

7、幕机、音频切换台等等更多的设备。今天，所有这些强大的功能，优秀的品质和无限的潜能都在一台不到20斤的小型设备中灵活的实现，仅需要一个人或者一个小型团队发送网络流媒体视频。高清虚拟演播系统把这一切都变成了现实，无论你是广播，项目，现场流媒体或者录制全高清的节目，一切都将变的简单！高清虚拟演播系统提供HD，网络级的便携式现场播出解决方案。在一个小盒子里你能够得到多通道高清切换功能，高清网络型虚拟场景，高清字幕，高清数字录像机，音频调音台，高清非编和全高清的流媒体等等更多。3.1产品特点：高度集成集视频切换，特技转场，字幕添加，流媒体发布等功能于一身的高清虚拟演播系统，省去了复杂的连线，避免了各个设

8、备间的数据延迟现象。省时省力无需很多操作人员，只要2-3人即可。直播同时同步录制。便于资料保存和后期处理。操作简便直观的操作界面，简单的操作方法，即使非专业人士也无需长时间培训即可快速上手。应用广泛满足学校及中小型电视台使用特点，方便灵活，可以对室内外活动进行直播。1） 实时的直播系统功能强大的实时直播系统，能够连接摄像机、投影仪、笔记本电脑和其他视音频设备，更够更好的展现现场的场景和效果，丰富表达内容，为多行业提供高科技的装备和技术支持。 2） 强大的虚拟演播室功能 虚拟演播室功能的提供，大大提高了教育、工矿、企事业单位和各大网站等用户的使用功能，相对于以往虚拟演播室的高昂价格，高清虚拟演播

9、系统的功能既提供了产品功能，又降低了总体拥有成本，满足了大多数用户对于高档需求的渴望。3） 世界领先的慢动作回放功能 TimeWarp能够仅仅用指尖就能完成慢动作的回放。连接好TriCaster Broadcast， TimeWarp能够选择多种运动速度的标记和回放。在团队中增加一个TimeWarp操作人员，快速的回放一定会让观众震惊不已。使用TimeWarp，肯定会让您的体育和事件节目提高到一个新的台阶。4） 高性价比 系统设备须选用高质量、低价格的优质产品，以降低广电技术辅助目的的成本。5） 易学易用 减轻设备使用者的技术负担，设备简单易用，节省使用者精力。6） 易维护、可扩展 选用高稳定

10、性的国际知名品牌产品，避免故障；系统设备必须考虑未来技术发展，避免将来技术发展变成废品，设计考虑了未来新进设备的扩展性，满足未来几年的发展需要，从而实现扩展应用。四、高清虚拟演播系统主要特点高清虚拟演播系统 13通道，高清便携式现场制作系统令您能够广播，实时流媒体，上投影并且同时录制。高清虚拟演播系统 是简单易学的。功能如下：· 多讯道多格式现场切换· 多画面分割器· 多重下游键和上游键叠加· 虚拟演播室· 抠像· 字幕· 信号质量的监看· 信号的同步· 上下变换· 数字和模拟互相转换·

11、; 计算机信号与视频互相转换· 虚拟布景· 硬盘录像机· 音频混音· 非线性编辑· 流媒体编码和发布等功能4.1输入/输出视频输入能够支持3路 HD/SD 同时连接：SDI，分量，S-Video，或复合。同样还有为PGM和预览画面提供的Tally指示灯，以及能够连接外部信号的同步锁相（Genlock）。我们独一无二的iVGA技术能够实现远程的网络计算机屏幕的视频，而没有任何距离限制和信号衰减。视频输出取决于所选择的工程。当选择HD工程时，可以同时输出 2路HD视频和 1路SD视频，不管是数字视频还是模拟视频，都可以实现，所以总共可以实现6路视频

12、同时输出。当选择SD工程时，可以选择3路视频输出，每一路都可以是SDI，分量或者S-Video+分量输出，总共实现6路或者9路同时输出。3路独立的音频输入（4声道）包括SDI（嵌入式）和AES/EBU，或模拟XLR（2通道麦克风带幻相供电）和平衡音频。输出接口相似，就是没有XLR输出。带有PGM和AUX扩展输出，同时还配有监听耳机接口。后面板的VGA输出接口能够输出节目流到VGA投影仪，显示器，液晶电视等，最高可以输出1900*1200分辨率。1394（火线）只能用于采集，不能在视频直播时切换使用。4.2内嵌信号源除了多种外部输入源以外，系统还自带几路内部输入源，包含的模块有：多格式媒体回放，

13、图片显示以及叠加字幕。这其中有个很大的优势特点，以上所有的内部视频源的文件都可以在预置的素材中快速找到。配置模块时，媒体文件播放顺序，是否使用慢动作处理，幻灯片演示，复杂的虚拟场景输入，左侧的预置板（位于用户界面的底部，左右两侧），图片模板等都可以按照预置的顺序排列。预置文件可以输出到令一台TriCaster,或者另一个工程中，或者在不同的工程中导入导出。同时也可以重命名和删除。DDR提供播放单个或多个连续视频片段的功能，可以控制循环播放，播放速度（25%-400%），以及设置每个片段的入点和出点，还有在播放视频时有进度条显示。最大的特点是看能够在切换时自动播放，然后在完成播放时能够按照选择的

14、预览画面自动切换，在DDR中，使用CUE模式到下一段预览视频。Stills（图片）部分和DDR相似，能够调整单个或者一组的图片显示时间（包括带有Alpha通道）。TriCaster自带的抓帧功能能够将切换的节目抓取静帧自动保存到Stills中，方便即时的字幕处理。在这个模块中，还可以播放音频文件，如增加背景音乐，环境声音或其他声音。Titles（字幕）区能够显示自定义模板，典型的应用就是结合下游键的叠加功能实现底部的字幕或者图片显示。TriCaster系统自带多种类型的模板，同样也可以很简单的创建一个新的模板。用户自定义的选项包括图片的插入，字体选择，图像尺寸以及风格（粗体/斜体/下划线）。尤

15、其特别的一个功能是自动拼写，能够通过单词库自动显示单词，保证现场直播中拼写的正确。4.3视频源的设置所有的视频源的设置包括：亮度，对比度，色度，饱和度和白平衡。除此之外，LiveMatte色键器提供色彩选择，容差，平滑度和溢出功能。这些参数能够很容易的对蓝背景和绿背景进行抠像。裁边设置能够很容易的将视频源中不需要的地方裁切出去。不管是摄像机信号还是DDR中回放的视频信号都可以完成这些设置。4.4调音台音频调音台包含了混音的基本功能，包括音频设备的选择，音量，增益，调音盘，单声道和消音等。在标清TriCaster中的均衡器，高清不在具有此功能。音频跟随功能能够自动叠化当前视频中的声音和下一路预览

16、视频的声音。方便的Talkover功能可以自动降低其他声道中的声音，以便讲话人的声音能够更加突出。主音量可以通过调音台和输出的节目流监听。同样，调音台还有预置功能，可以保存以前的配置。4.5 切换台切换台是主要的控制工具，用于切换外部信号（1/2/3/iVGA）和内部信号源（DDR/Stills/Titles/Black/V1-V5）到输出视频，预览和特效。从一个视频源到另一个，可以很容易的通过多种视频转场效果实现，可以从5个自定义的转场库中选择，这其中包括许多划像，旋转，叠化以及更多不经常看到的，例如云和羊。转场还可以调节速度和反向转场。切换台还包括双路下游键叠加系统，增加更多的功能，如：增

17、加大量的叠加效果。特别需要说明的是，TriCaster提供了强大的下游键功能，可以调整每一路叠加画面的大小和位置。在实现画中画效果方面，会变得异常简单，而操作上会感觉更加专业。任何带有或者不带有Alpha通道的视频源都可以被当作下游键进行叠加操作。这两路下游键也可以锁定在一起，同时叠加或者消失，达到一些特殊的效果。4.6 虚拟演播室虚拟演播室是系统中几个重要功能之一，操作简单，但能实现更灵活和创意的效果，TriCaster提供5个虚拟机位，能够合并任意2路视频源，并独立调整每一路视频源的位置和大小。特别要指出的是，改进的Liveset虚拟套件，现在已经能够融合到虚拟场景中，包括网络类型的Anc

18、hor desk，访谈节目，画中画和分屏显示等，同时还能够实现单个摄像机在虚拟演播室中多角度（左/中/右）切换，并且每个角度可以实现镜头的推拉效果，并且通过多个虚拟机位选择好角度，不同的虚拟机位还可实现转场的效果。还可以借助左侧的预置模板，准备更多的场景设置，而不用重复操作。Liveset能够在现场直播实现镜头的变速推拉效果。相对于其他的推拉效果，这个功能是高质量和非常出众的。每一路虚拟机位都可以实现独立的推拉效果，用户可以任意推近和拉远镜头，并且能够在不同的机位间切换。第三个叠加键（上游键）能实现同下游键一样的效果，如果还不够的话，可以使用LiveSet（inputA，B）增加2个，这样就可

19、以惊人的同时实现5个叠加效果。使用多路虚拟输入通道能够创建更加复杂的摄像机机位。例如，在同一个虚拟场景使用多个虚拟机位，可以很容易的实现双人镜头向单人镜头的切换，或者使用不同的虚拟场景对景每个虚拟输入，给人感觉在一个非常大演播室空间中制作节目。虚拟场景中的各个元素也可以单独改动，比如改动场景中的桌子，以便在特写的画中画镜头中结合起来保持统一的风格。4.7 监看所有信号拥有如此众多和强大的功能，对于操作员来说，能够监看所有的视频源是相当重要的。TriCaster拥有几种监看的显示模式设置和预览/节目总线。操作界面提供单屏或双屏的监看显示，分别是单屏监看所有输入源或者双屏扩展桌面设置。TriCas

20、ter系统操作界面有3中显示设置可以选择。所有监看：包括3路输入源，计算机网络输入，DDR，图片，字幕和预览，还有一个大的节目流窗口。切换模式：包括特效，预览和节目流三个大的显示窗口。预览范围：包括波形图，矢量图和预览窗口，还有一个大的节目流窗口。所有的模式中，音频电平都会随着视频显示。当使用双屏显示，第二屏幕能够全屏显示任何信号。波形图和矢量图监看能够更好的获得高质量的信号。不像标准的单色监视器那样，TriCaster提供全彩色的监视画面。最大的用处就是帮我用户更好的对蓝屏或者绿屏抠像调整。用户能够很容易的通过调整LiveMatte，对画面中进行抠色，溢出，或者裁切等操作。4.8 录制/流媒

21、体除了能够从前面板的扩展接口输出节目流以外，TriCaster还可以同时将节目输出流录制到硬盘并且在线流媒体输出。视频录制为全分辨率的MPEG-2，能够持续录制18小时的1080i HD。具体的格式有预置的工程文件决定。而且还可以选择分离录制音频轨为MP3文件，或只录制音频文件。尤其需要指出的是，当用户需要快速回放现场录制的视频，可以Add to DDR Playlist功能，系统会自动添加录制的片段到DDR列表中，以便即时回放。网络流媒体支持服务器的PUSH和PULL功能，能够输出到Windows Media或Adobe Flash等多种编码格式，并且流媒体能够自动录制以便后期在VOD点播中

22、使用。4.9 字幕，剪辑和管理模块3个增加的模块补充了主要的制作工具。字幕模块和NewTek的独立版软件LiveText类似，除了没有iVGA的网络输出功能。它能够实现图片叠加，字幕，卷页和移动。剪辑模块能够兼容NewTek的独立版软件SpeedEdit2。它能够实现HD/SD的离线编辑，带有故事版和时间线，满足基于剪辑的前期和后期工作流程。它简单医用而且功能强大，更多的功能由用户亲自体会吧！管理模块主要用于导入和导出媒体文件和相关素材。文件在当前设置的工程文件夹中管理，而且可以很容易的在不同的工程文件夹中获得。4.10 操作界面浏览五、高清虚拟演播系统为核心的录播系统构成ü 视频信

23、号拾取ü 音频信号拾取ü 虚拟演播室ü 视音频信号处理系统ü 视音频信号现场制作系统ü 视音频资料后期制作ü 视音频信号的录制和输出ü 视音频资源的转码处理ü 视音频网上发布5.1 高清虚拟演播系统 为核心的工作流程5.2 高清虚拟演播系统为核心的系统拓扑图 18 / 18六、附录6.1高清虚拟演播系统特性表：外形尺寸26.4 x 21.6 x 44.5 (厘米)重量9.1公斤视频处理4:4:4:432位浮点运算音频处理4通道， 48kHz32位浮点运算视频输入3 路同时任意信号输入：HD-SDI； HD 分量；

24、SD-SDI； SD分量；复合Y/C (BNC)HD-SDI 视频标准SMPTE 292M; SD 视频标准SMPTE 259M 和ITU-R BT.656音频输入3 SDI嵌入式3 x 2 AES3/EBU2 平衡组合 XLR/1/4" (Mic/Line)2 x 4 平衡 1/4"(Mic/Line)模拟音频标准： SMPTE RP-155支持幻相供电视频输出3 同时输出HD-SDI， HD 分量，SD-SDI， SD 分量，复合， Y/C (BNC)HDMI, DVI 和 VGA 输出到监视器或投影。音频输出3 SDI 嵌入式2 AES3/EBU2 AES3/EBU

25、(AUX)4 平衡 1/4"4平衡 1/4" (AUX)1 Stereo 1/4" (耳机)支持格式NTSC： 1080/60i，720/60p， 480/60i标准：NTSC-J； PAL 1080/25i，720/50p, 576/25i信号源混合混合 HD/SD 分辨率和 16:9/4:3 宽高比录制MPEG-2；全HD 录制分辨率 1080i录制能力 20 小时(1080i) 60 小时 (480i)实时流媒体全 HD实时流媒体分辨率高至720p (16:9 )， 同时归档。支持流媒体格式Adobe® Flash®Microsoft&#
