飓风一号说明书

1、 广 州 巨 鑫 电 子 有 限 公 司'飓 风 壹 号说明书广 州 市 巨 鑫 电 子 有 限 公 司 2022-01-10温馨提示1、请按规定：于每月1号至5号，将本月报帐管理费，汇入本公司帐户。如超过规定日期，则机器自动停机后，本公司将停止报帐及管理服务。由此造成经济损失，后果自负。2、绝对不能将主机板和分机板上小卡取下来；如若取下，本机器必须返回厂家，重新用开机程序开机，造成经济损失，厂家概不负责。目 录1、主机板测试·············

2、83;························2、分机板测试························&#

3、183;·············3、主机有关故障信息································4、分机有关故障·&#

4、183;···································5、DIP SW 设定 ············&#

5、183;·························6、查帐·······················

6、3;··············7、归零···································

7、···8、报帐······································游戏特性一、本机为超豪华8人座连线之娱乐机台。二、本机融合所有动物乐园系列及魔术帽之游戏特性。三、本

8、机采用独特之闪灯和霹雳声提示，闪电翻倍。四、中奖之押注倍数不定时闪电翻2倍或3倍。五、本机可融合各地之习惯，高倍率和低倍率自由转换。六、最高倍数可达138倍(低倍率)或750倍(高倍率).七、本机可远程操控机台之帐目结算，使帐目管理既方便以准确。游戏规则一、分机押分，单格图案，最多可押99分，倍率最低2倍；最高46倍（低倍率）或250倍（高倍率）。倍数采用活动率。玩者可依倍数大小，或颜色多少选择押分颜色动物，如指针所指颜色和动物与所押分之颜色动物相同即中奖，正常普通中奖分数为：单格押注分数X中奖颜色动物倍数。二、闪电：本机器游戏中不定时闪电，闪电时，所有分机之押分按键灯呈射灯式闪亮，并有霹雳闪

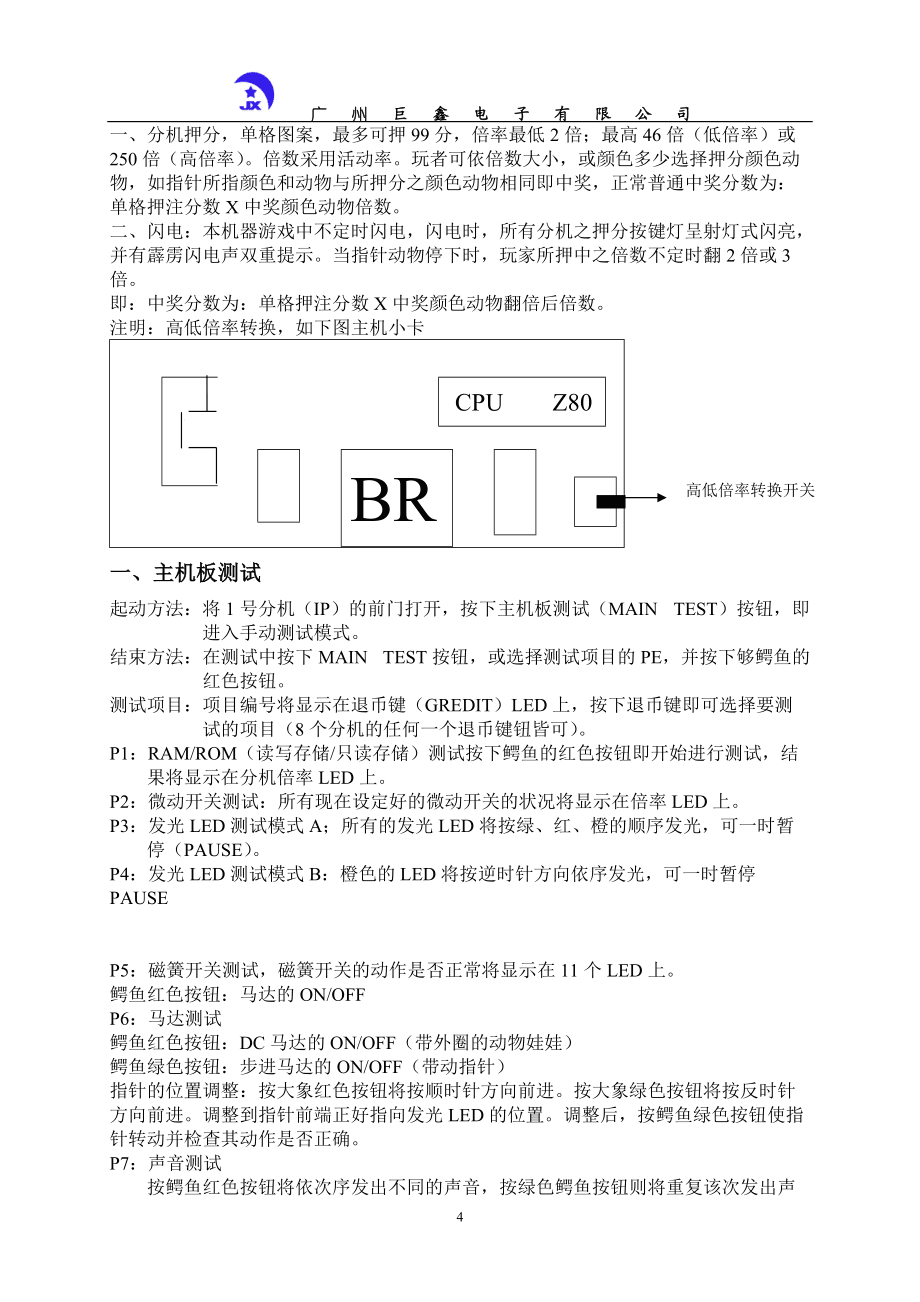

9、电声双重提示。当指针动物停下时，玩家所押中之倍数不定时翻2倍或3倍。即：中奖分数为：单格押注分数X中奖颜色动物翻倍后倍数。注明：高低倍率转换，如下图主机小卡 CPU Z80 BR高低倍率转换开关一、主机板测试起动方法：将1号分机（IP）的前门打开，按下主机板测试（MAIN TEST）按钮，即进入手动测试模式。结束方法：在测试中按下MAIN TEST按钮，或选择测试项目的PE，并按下够鳄鱼的红色按钮。测试项目：项目编号将显示在退币键（GREDIT）LED上，按下退币键即可选择要测试的项目（8个分机的任何一个退币键钮皆可）。P1：RAM/ROM（读写存储/只读存储）测试按下鳄鱼的红色按钮即开始进行

10、测试，结果将显示在分机倍率LED上。P2：微动开关测试：所有现在设定好的微动开关的状况将显示在倍率LED上。P3：发光LED测试模式A；所有的发光LED将按绿、红、橙的顺序发光，可一时暂停（PAUSE）。P4：发光LED测试模式B：橙色的LED将按逆时针方向依序发光，可一时暂停PAUSEP5：磁簧开关测试，磁簧开关的动作是否正常将显示在11个LED上。鳄鱼红色按钮：马达的ON/OFFP6：马达测试鳄鱼红色按钮：DC马达的ON/OFF（带外圈的动物娃娃）鳄鱼绿色按钮：步进马达的ON/OFF（带动指针）指针的位置调整：按大象红色按钮将按顺时针方向前进。按大象绿色按钮将按反时针方向前进。调整到指针前

11、端正好指向发光LED的位置。调整后，按鳄鱼绿色按钮使指针转动并检查其动作是否正确。P7：声音测试按鳄鱼红色按钮将依次序发出不同的声音，按绿色鳄鱼按钮则将重复该次发出声音。P8：计数器（COIN COUNTER）测试代币IN/OUT计数器将依顺序各跳动5次，按红色鳄鱼可一时暂停（PAUSE）P9：通信测试按鳄鱼红色按钮可进行测试，结果将显示在倍率LED上。PE：测试结束按鳄鱼红色按钮将结束测试模式。二、分机板测试起动方法：打开分机前门并按下TEST按钮，即进入该分机的手动测试模式。八个分机均拥有各自的测试按钮。在主机板测试及退币器动转过程中，分机测试按钮不起作用。结束方法：测试中按下TEST按钮

12、或从测试项目中选择TE并按下鳄鱼红色按钮。测试项目：项目编号将显示在CREDIT LED上，先按橙色熊猫按键2下，再按红色退币键。T1：RAM/ROM（读写存储器/只写存储器）测试。按下鳄鱼红色按钮即开始进行测试，结果将显示在倍率LED上。T2：微动开关测试：现在设定好的微动开关的状况将显示在倍率LED上。T3：数字灯测试：所有的数字灯同时依序显示在09的数字，可一时暂停（PAUSE）。T4：数字灯跑灯测试：数字灯将自左向右8画的数字灯将逐个显示在LED上。T5：I/O（输入/输出）测试：按下任何一个按钮，该按钮对应的数字灯将由0变成1，检测按钮微动开关的通断。T6：声音测试：按下鳄鱼红色按钮

13、，将依序发出不同声音，按下鳄鱼绿色按钮将重复该次发出之声音。T7：退币器测试：按下红色鳄鱼按钮，代币将退出，退出代币为10个。按下鳄鱼绿色按钮，代币全部退出。T8：计数器（COIN COUNTER）测试：代币IN/OUT各个计数器将依序各跳动5次，按红色鳄鱼可一时暂停（PAUSE）TE：测试结束三、主机有关故障讯息与主机或中央部分有关的故障，将显示器在1P8P的分机面板上（CREDIT LED）。EA：ROM BAD：RAM（读写存储器）不良，有条件情况下，可在当地购买同一种类型，规格RAM更换，否则返回原厂修理。EB：ROM BAD：（读写存储器）不良，有条件情况下，可在当地购买同一种类型，

14、规格ROM更换，否则返回原厂修理。EC：BACKUP RAMBAD（资料记忆）：资料记忆不良，请消去原来设定的BACKUP MEMORY。ED：DC马达故障：DC马达或是感应器（SENSOR）的故障又或是排线按触不良。EE：步进马达故障：步进马达或是感应器（SENSOR）的故障又或是排线按触不良。EH：POWER DOWN：游戏运行中突然停电，请将1P的前门打开，按下主测试开关MAINTEST按钮即可。四、分机有关故障讯息各分机发生的故障，将分别显示在各分机的显示面板上（CREDIT LED）。E1：RAM BAD：RAM（读写存储器）不良，有条件情况下，可在当地购买同一种类型，规格RAM更换

15、，否则返回原厂修理。E2：RAM BAD：RAM（读写存储器）不良，有条件情况下，可在当地购买同一种类型，规格RAM更换，否则返回原厂修理。E3：BACKUP RAMBAD（资料记忆）：资料记忆，RAM不良，请消去原来设定的BACKUPMEMORY。E4：代币不足：请关掉分机电源并补充代币。E5：卡币：请消除卡住之代币并重开电源。E6：退币器故障：代币退出过多或退币器本身的故障，请重开电源开关排除。E7：通信故障：请正确的设定分机板的微动开关（SW12通信号码）。E8：POWER DOWN：退币过程中多次退币不动作或无币发生的故障，请打开前门，按下TEST按钮，将多余的代币退出。C1：通信连接

16、待机：通信接头掉落或未正确接好。五、主机板（DIP SW NO1）（注：末说明调整的开关，请勿随意调整）1、主机板（DIP SW NO1）（1）投币设定SW1567投币数上分数OFFOFFOFF11ON12OFFON15ON110OFFOFFON23ON25OFFON34ON免费游戏（2）：退币设定SW1 8 OFF 游戏中不退币 ON 游戏中退币2、主机（DIP SW2 NO2）（3）：押注时间SW2 5 6 时间 OFFOFF 20秒 ON 30秒 OFF ON 40秒 ON 50秒（4）：示范音乐 SW2 7 音乐 OFF 无 ON 有 III 分3、分机板（DIP SW NO1）（1）

17、：开分设定SW1 4 5 开分 OFF OFF 1 ON OFF 10 OFF ON 50 ON ON 100（2）分机编号号设定 SW2 1 2 3 通信信号 OFF OFF OFF 1 ON OFF 2 OFF ON OFF 3 ON OFF 4 OFF OFF ON 5 ON ON 6OFF ON ON 7 ON ON ON 8六、查帐按下分机测试键，总分位置显示B1，可查看分机帐，再按下黄色熊猫键，总分位置显示B2，可看总帐。代码口00 代码口00 代码口000 000 00 0 000 000 000 00 0 000 00总洗分总押分 总中奖分总开分说明：总开分百万位数字不能显示当

18、总开分到999999分，再开100分应为 1未显示 000已显示 099已显示当第二次开分到999999分，再开500分应为2未显示000已显示 499已显示注：BI即分机帐 B2：即总帐七、归零（1）：分机归零：先关分机电源，然后将分机板小卡“J1”处插针上面跳针取下，插在另外两根插针上。使其连接导通开、关电源一次。再将跳针还原插在原来两根插针上。开电，即完成。如图： 正常 归零BRJ1Z80 270020 J1Z80BR 270020 （2）、主机归零当总押分和总赢分达到16800000左右时，机器帐目自动清零。如果要人为清零，慢先分机归零，然后报帐，输入厂家给予的帐目清零密码，即可主机归

19、零。八、报帐机台代码总盈余帐目右SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1SW16 SW15 SW14 SW13 SW12 SW11 SW10 SW9发光LED2发光LED1左 请根据您的机台号在规定报帐日期内进行报帐。如超过报帐时间，机器可能要执行报帐清零才能正常游戏，则造成经济损失，后果自负。 台号 台号 报帐日期 00001号00100号 星期日 报帐00101号00200号 星期六 报帐00201号00300号 星期五 报帐 00301号00400号 星期四报帐 00401号00500号 星期三 报帐 0501号00600号 星期二报帐请严格按照报帐操作程序进行报帐

20、：一、请将“机台台号”、“机台代码”栏数据、“发光LED2”是否发光有亮：“总盈余帐目”栏数据；四项依次把每一项报回厂家。说明：1：机台吧号：位于1号分机内，写在出厂明细表上。例：机台编号为“00068”则台号为“68” 2： 机台代码：位于机台总开关旁，机台报帐板上“机台代码”栏，左边4位数码管中显示的数字。例：表（一）发光LED2左898110688右SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1SW16 SW15 SW14 SW13 SW12 SW11 SW10 SW9发光LED1连接主机板小卡如上“表（一）”所示：则机台代码为“8981”3、LED2：位于机台总开关旁，

21、机台报帐板上。“机台代码”栏数码管显示下方。经色圆形发光二极管。4、总盈余帐目：位于机台总开关旁，机台报帐板上。“总盈余帐目”栏，可边8位数码管中显示的数字。如上：“表（一）所示：则机台总盈余为“10688” 注：如果打开主机电源，分机都显示“C1”，且报帐板上“总盈余帐目”数字都显示“9”。则表示机器已经超过报帐时间范围，机器要报帐后才能正常游戏。此时，请操作如下：A、先关主机电源，按信SW8黑色小按钮不要松开，然后打开主机电源。B、如果“机台代码”和“总盈余帐目”显示出来。则记录下来后松开SW8按钮。如数字未显示出来，则松开SW8按钮，记录下“机台代码”和“总盈余帐目”的数据，及观察“LE

22、D2”是否发光。二：厂家将报帐的四项：机台台号、机台代码、LED2是否发光。及总盈余帐目，确定后，回报营业商家8位开机密码。三：输入密码：步骤一：先关主机电源，按住SW8黑色小按钮，打开主机电源，然后松开SW8按钮，总盈利帐目栏最右边会显示一个零。如未显示零。请按一下“SW1”。步骤二：按照厂家回报密码，从SW1到SW8将8位数据依次输入，显示到盈余帐目栏对应于从右到左8位显示。如果密码中数据有零，则对应的SW按钮不需要按动，跳至下一位密码按钮输入。例：密码：32680190，则输入如下图所示。总盈余帐目机台代码发光LED2左32680190右SW8 SW7 SW6 SW5 SW4 SW3 S

23、W2 SW1SW16 SW15 SW14 SW13 SW12 SW11 SW10 SW9发光LED1连接主机板小卡不用按按9下按1下不用按按8下按6下按2下按3下步骤三：确认输入密码后，报帐板数字全部显示“5”，则输入密码不正确，请重新确认每一项数据后，重新报帐。四、重新关电，开电一次，即可。五、16档智能程序总体说明1，有多达16个档的难度调控。2，闪电控制：总共有4档。3，打码时间：有2天/7天/15天/30天4个档可调。4，可根据客户需要量身定做：一个打码器对一个主机； 一个打码器对多个主机；您的机台只能您的打码器控制，别的打码器没法打！方便管理，数据安全可靠！5，本程序的打码器能够即时

24、显示当前的帐目。六、打码卡说明和输入密码：机台代码总盈余帐目右SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1SW16 SW15 SW14 SW13 SW12 SW11 SW10 SW9发光LED2发光LED1左 接主板的报码器图报码：方法没变，把“机台代码”栏数据、“发光LED2”是否发光有亮；“总盈作帐目”栏数据；四项依次把每一项报回厂家即可。1， 输入密码： 方法同以前，只是在输入密码正确后，总盈作帐目的右边七个数码显示：（1） 从上右边数起第七个数码管是闪电难度系数：0/1/2/3；（2） 从上右边数起第六、五个数码管是显示打码时间天数2/7/15/30；如是2/7天，则第6数码管不显示；（3） 从上右边数起第三、二个数码管显示当前设定几率，如99的几率将显示990，其他类推；（第四个数码管
