换流阀冷却系统运行维护规范

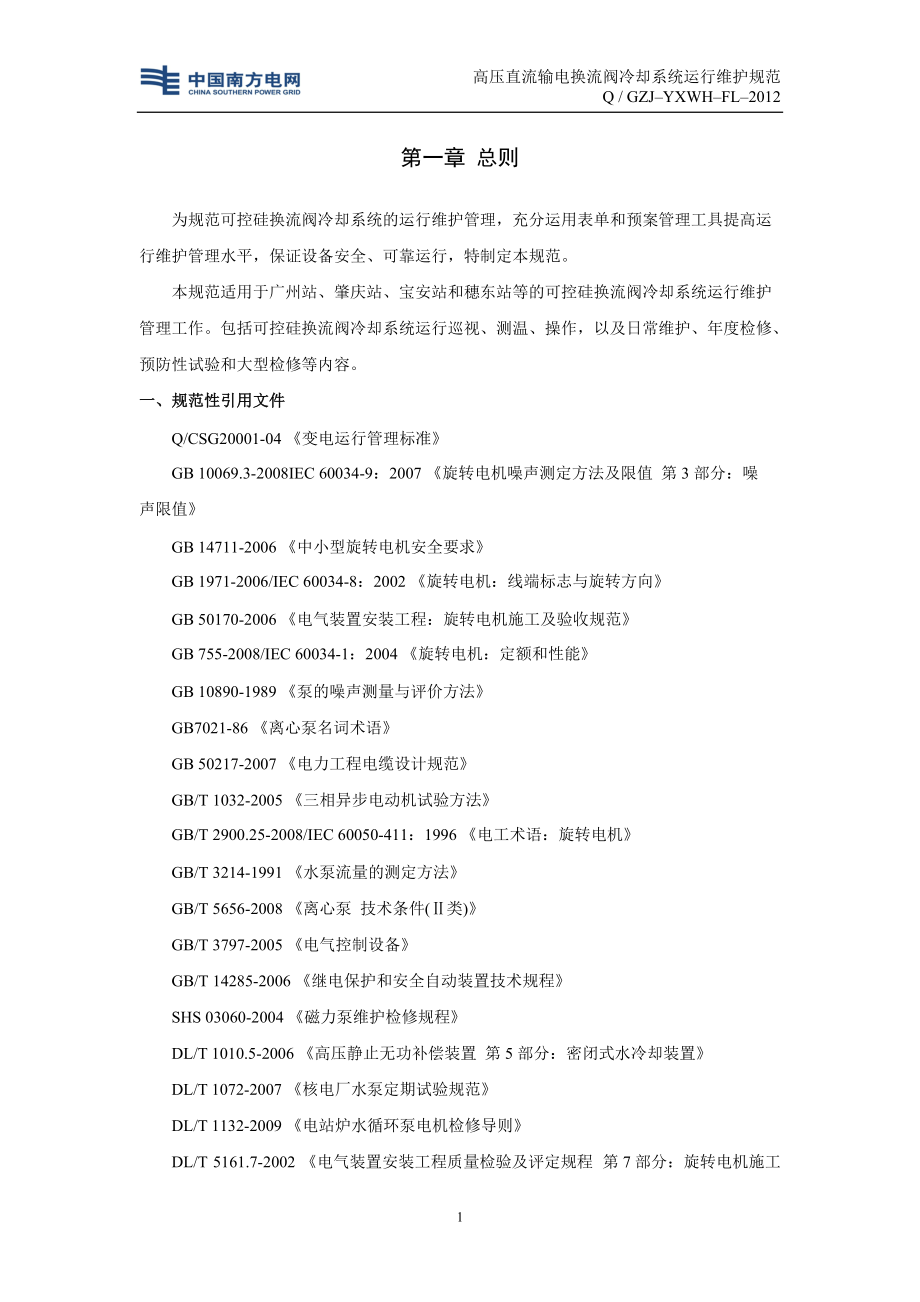

1、高压直流输电换流阀冷却系统运行维护规范Q / GZJYXWHFL2012第一章 总则为规范可控硅换流阀冷却系统的运行维护管理，充分运用表单和预案管理工具提高运行维护管理水平，保证设备安全、可靠运行，特制定本规范。本规范适用于广州站、肇庆站、宝安站和穗东站等的可控硅换流阀冷却系统运行维护管理工作。包括可控硅换流阀冷却系统运行巡视、测温、操作，以及日常维护、年度检修、预防性试验和大型检修等内容。一、规范性引用文件Q/CSG20001-04 变电运行管理标准GB 10069.3-2008IEC 60034-9：2007 旋转电机噪声测定方法及限值 第3部分：噪声限值GB 14711-2006 中小型

2、旋转电机安全要求GB 1971-2006/IEC 60034-8：2002 旋转电机：线端标志与旋转方向GB 50170-2006 电气装置安装工程：旋转电机施工及验收规范GB 755-2008/IEC 60034-1：2004 旋转电机：定额和性能GB 10890-1989 泵的噪声测量与评价方法GB7021-86 离心泵名词术语GB 50217-2007 电力工程电缆设计规范GB/T 1032-2005 三相异步电动机试验方法GB/T 2900.25-2008/IEC 60050-411：1996 电工术语：旋转电机GB/T 3214-1991 水泵流量的测定方法GB/T 5656-200

3、8 离心泵 技术条件(类)GB/T 3797-2005 电气控制设备GB/T 14285-2006 继电保护和安全自动装置技术规程SHS 03060-2004 磁力泵维护检修规程DL/T 1010.5-2006 高压静止无功补偿装置 第5部分：密闭式水冷却装置DL/T 1072-2007 核电厂水泵定期试验规范DL/T 1132-2009 电站炉水循环泵电机检修导则 DL/T 5161.7-2002 电气装置安装工程质量检验及评定规程 第7部分：旋转电机施工质量检验DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 862-2004 水电厂非电量变送器、传感器运行管理与检验

4、规程JB/T 8097-1999 泵的振动测量与评价方法JB/T 8098-1999 泵的噪声测量与评价方法JB/T 8059-2008 高压锅炉给水泵 技术条件JB/T 2932-1999 水处理设备技术条件JB/T 5833-1991 电力变流器用纯水冷却装置QGDW_529-2010 高压直流输电换流阀冷却系统检修规范Q/CSG 2 1003-2008 中国南方电网电力调度管理规程Q/CSG114002-2011 电力设备预防性试验规程Q/CSG 1 0701-2007 输变电设备缺陷管理标准Q/CSG-EHV20323-2008 超高压输电公司电力设备红外检测工作管理规定Q/CSG-E

5、HV20314-2008 超高压输电公司设备缺陷管理办法Q/CSG-EHV211046-2011 超高压输电公司标准化变电站运行管理实施细则及考核评价标准Q/CSG-EHV211041-2011 超高压输电公司阀冷系统辅助材料管理办法（试行）超高压输电公司直流输电换流阀冷却系统检修导则（初稿）广州局反措管理表单（2011版）西门子阀冷系统维护手册 二、术语及定义1 阀冷系统阀冷系统是换流站的一个重要组成部分，它将阀体上各元件的功耗产生的热量通过水交换到阀厅外，保证晶闸管结温运行在正常范围内。2 阀冷却控制保护系统阀冷却控制保护系统是对阀冷却系统实施控制保护功能的二次设备，一般采取两套冗余配置。

6、控制系统对设备的运行状态及冷却系统运行参数，如流量、压力、温度、水位和导电率进行监测和控制。对参数超限及设备故障进行报警或闭锁。 3 内冷水系统换流阀内冷却循环水系统主要是为可控硅阀提供冷却水，将运行中的换流阀散发出的热量吸收，以维持换流阀的正常工作温度，确保可控硅阀片可靠运行。内冷却水采用去离子水，经过精过滤及离子交换器处理，确保其电导率为0.10.5S/cm。该系统为密闭式单循环回路，闭式回路内部主要包括主循环回路、旁路循环去离子回路和补水系统等。 4 外冷水系统 外冷水系统为敞开式循环系统，主要由主循环回路、旁路循环回路、补水管路等组成。喷淋水泵从室外外冷水池抽水，均匀的喷洒到冷却塔内的

7、换热盘管表面，吸收内冷水的热量，冷却塔不停地将吸热后形成的水蒸汽排至大气，冷凝水回流至喷淋水池，以实现对内冷水连续降温的目的。5 日常维护日常运行过程中，在现场不定期的对设备进行的各种简单保养和维修。6 年度检修在现场按照反措、特维等要求每年都需对设备进行的各种保养和维修。7 大型检修对设备核心部件或者主体进行的检查或（和）修复。8 竣工验收工程全部建成，具备投产运行条件，正式办理固定资产交付使用手续时进行的工程验收。9 专项验收设备在检修、消缺工作结束后，专门针对工作范围内设备部件、功能进行的验收。10 整体验收设备投运前，针对包括未开展工作的组部件在内的设备整体进行的全面验收检查。 第二章

8、 适用范围及设备参数一、可控硅换流阀冷却系统设备 站点设备广州站（单极）肇庆站（单极）、宝安站（单极）穗东站（单阀组）主循环泵共2台，一台运行，一台备用过滤器5个过滤器两台接离子交换器，一台主过滤器，两台接补水泵4个过滤器两台接离子交换器，一台主过滤器，一台接补水泵5个过滤器两台接离子交换器，一台主过滤器，一台接补水泵，一台接源水进水10个过滤器六台接离子交换器，一台主过滤器，一台接补水泵，一台接源水进水、一台接水池滤砂回路离子交换器配置2个离子交换器，同时在线运行配置三个离子交换器，同时在线运行冷却塔3座冷却塔同时投入运行，额定负荷条件下一台冗余；过负荷条件下无冗余4座冷却塔同时投入运行，额

9、定负荷条件下一台冗余；过负荷条件下无冗余3座冷却塔同时投入运行，额定负荷条件下一台冗余；过负荷条件下无冗余补水泵共2台， 补充内冷水的损失喷淋泵共有3台，每一座冷却塔配备两台，其中一台运行，一台备用共有4台，每一座冷却塔配备两台，其中一台运行，一台备用共有3台，每一座冷却塔配备两台，其中一台运行，一台备用阀冷控制系统两套SIMATIC S5系统，一套运行，一套备用两套SIMATIC S7系统，一套运行，一套备用电源共两回三相400V交流电源进线，两回110V直流电源进线，故障时自动切换共两回三相400V交流电源进线，两回220V直流电源进线，故障时自动切换外冷水加药装置已退出运行一套阀冷系统典

10、型配置图如下所示：5高压直流输电换流阀冷却系统运行维护规范Q / GZJYXWHFL2012二、设备主要技术规范1 天广直流-广州换流站电动机技术参数项目循环泵电机补水泵电机喷淋泵电机风扇电机型号1LA5207-2AA60-Z2HM7T1LA7107-4AA11-ZA11D160/34转速（r/m）290029001450变频功率（kW）371.0538.1电流（A）653.56.921数量（台/极）2263阀冷水泵技术参数项 目循 环 泵补 水 泵喷 淋 泵型 号HTF80-200/370HTF80-200/37/3HTS465-200/30流 量（m³/h）84-2401.2-4

11、.224-75扬 程（m）67-3952-23.517-7.5转 速（r/m）290029001400数 量（台/极）2262 高肇直流-肇庆换流站电动机技术参数项目单位循环泵补水泵喷淋泵过滤泵风扇电机型号ETANORM C100-200SV208R11ETACHROM BC 65-200/224ETACHROM BC 40-200/154品牌KSBLOWARAKSBKSBFlaktWoods转速r/m2900290014201410960电机功率kW451.12.21.59.4数量台22814阀冷水泵技术参数项目单位循环泵补水泵喷淋泵过滤泵风扇电机型号ETANORM C100-200SV20

12、8R11ETACHROM BC 65-200/224ETACHROM BC 40-200/154品牌KSBLOWARAKSBKSBFlaktWoods流量m3/h2701.24.25020扬程m487530108.7转速r/m29002900142014109603 兴安直流-宝安换流站电动机技术参数项目单位主泵电机补水泵电机喷淋泵电机自循环泵电机冷却塔风扇电机型号1LG6 253-2AA90-Z, 250MRBFT 0.06/4-71R1LA9130KA96-Z1AL 132 S-4品牌SiemensATBSiemensATBElectramo转速r/m2975142029351450功率k

13、W50.50.0255.12.35.5电流A850.359.311.07数量台22814阀冷水泵技术参数项目单位主泵补水泵喷淋泵自循环泵型号CPKN-C1.V100-200Minidos A14ETACHROM BC 050-125/552 SPBADU 21-50/43G品牌KSBJescoKSBSPECK-PUMPEN流量m3/h2550.0140.0146520扬程m52.871.21.21418转速r/m2975142029304 楚穗直流-穗东换流站电动机技术参数项目单位主泵电机补水泵电机喷淋泵电机自循环泵电机冷却塔风扇电机型号DPIG 280 S/2FSM 80 B14 311LM

14、 132R B5 355M2AA 112 M2品牌FFDLowaraABBATBBAC（BALTIMORE AIRCOIL）转速r/m2977287529001500功率kW751.15.52.34.0电流A1282.6110.18.47数量台22616阀冷水泵技术参数项目单位主泵补水泵喷淋泵自循环泵型号LSN 125-100-250 S1VV1 7502SV 207N11TSHS 65-160/55BADU 21-50/43G品牌ITTITTITTSPECK-PUMPEN流量m3/h2251.264.520扬程m806019.118转速r/m297729002900三、阀冷却系统告警与跳闸1

15、 天广直流阀冷却系统告警参数描述测量装置编号启动定值复归定值延时进水温度高告警T1149ºC48.5ºC0s主水道压力高告警PS115.95bar5.85bar1s主水道压力低告警PS115.30bar5.35bar2s膨胀水箱水位高告警L1190%88%0s膨胀水箱漏水告警L1124%25%0s喷淋水池水位高告警L1290%85%0s喷淋水池水位低告警L1230%35%0s离子交换器电导率高告警CIC11/CIC120.25S/cm0.24S/cm0s主水电导率高告警CIC13/ CIC140.35S/cm0.34S/cm0s外冷水电导率高告警CIC150.65S/cm0

16、.60S/cm0s2 天广直流阀冷却系统跳闸参数描述测量装置编号启动定值复归定值延时进水温度高跳闸T1153ºC52ºC20s膨胀水箱水位低跳闸L1110%12%1s主水电导率高跳闸CIC13/CIC140.55S/cm0.50S/cm10s压差低跳闸PS20-PS253.0bar3.1bar10s压差高跳闸PS20-PS254.15bar3.95bar10s无主泵跳闸12s3 高肇直流阀冷却系统告警参数描述测量装置编号启动定值复归定值延时进水温度高告警T1150.2ºC49.5ºC0s主水道压力高告警PS106.00bar5.90bar2s主水道压力高

17、告警PS115.95bar5.85bar2s主水道压力低告警PS10/ PS115.30bar5.35bar2s膨胀水箱漏水告警L1125%26%0s膨胀水箱水位高告警L1190%88%0s喷淋水池水位高告警L1298%97%0s喷淋水池水位低告警L1268%70%0s离子交换器电导率高告警CIC11/CIC120.25S/cm0.24S/cm0s主水电导率高告警CIC130.25S/cm0.24S/cm0s主水电导率高告警CIC140.30S/cm0.295S/cm0s外冷水电导率高告警CIC150.65S/cm0.60S/cm0s4 高肇直流阀冷却系统跳闸参数描述测量装置编号启动定值复归定

18、值延时进水温度高跳闸T1155.0ºC54.5ºC20s膨胀水箱水位低跳闸L1110%20%1s主水电导率高跳闸CIC13/CIC140.50S/cm0.495S/cm100s压差低跳闸PS21-PS262.74s无主泵跳闸12s无主泵跳闸25s5 兴安直流阀冷却系统告警参数描述测量装置编号启动定值复归定值延时内冷水温度高告警B103/B10449.2ºC48.0ºC1s内冷水流量低告警B1004000L/min4100L/min10s主泵切换时内冷水流量低告警B1003700L/min4100L/min10s主泵出水压力低告警B106/B1074.50

19、bar4.80bar7s内冷水电导率高告警B101/B1020.50S/cm0.40S/cm1s膨胀水箱水位低告警B083/B08420.0%25.0%1s阀塔进出水压差高告警（非主泵启动期间有效）S111S1163.8bar(极1)/4.0bar(极2)30s注：以上告警继续发展会直接导致跳闸内冷水温度低告警B103/B10415.0ºC16.0ºC30s内冷水温度测量偏差大告警B103-B1042.0ºC0s主过滤器压差高告警B106-B1070.40bar0.30bar1s内冷水电导率测量偏差大告警B101-B1020.20S/cm0s离子交换器1出水电导率

20、高告警B2010.45S/cm0.40S/cm1s离子交换器2出水电导率高告警B2020.45S/cm0.40S/cm1s膨胀水箱水位高告警B083/B08495.0%90.0%1s膨胀水箱水位测量偏差大告警B083-B0843.0%0s膨胀水箱漏水告警B083/B0842.0%/10s0s膨胀水箱漏水告警M211/M2122h0s膨胀水箱漏水告警M211/M2122次/24h0s外冷水池水位高告警B48398.0%97.0%30s外冷水池水位低告警B48320.0%25.0%60s外冷水池水位低停喷淋泵告警B48310.0%15.0%30s外冷水池漏水告警B4832.0%10s外冷水电导率高

21、告警B4012000S/cm1700S/cm5s6 兴安直流阀冷却系统跳闸参数描述测量装置编号启动定值复归定值延时内冷水温度高跳闸B103/B10455.0ºC54.0ºC1s内冷水流量低跳闸I段(已取消)B1004000L/min4100L/min20s主泵切换时内冷水流量低跳闸I段(已取消)B1003700L/min4100L/min20s内冷水流量低跳闸II段(已取消)B100800L/min900L/min1s主泵出水压力低跳闸B1062.60bar3.00bar5s内冷水电导率高跳闸B101/B1020.70S/cm0.60S/cm120s膨胀水箱水位低跳闸B08

22、3/B08410.0%15.0%1s阀塔进出水压差高跳闸（仅主泵启动期间有效）S111S1163.8bar(极1)/4.0bar(极2)0s阀组带电时没有主泵运行5s7 楚穗直流阀冷却系统告警参数描述测量装置编号启动定值复归定值延时户外温度低告警B0024.0 ºC5.0ºC60s户外温度冰点告警B0020.5 ºC2.0 ºC30s内冷水入水温度高告警B103/B10447ºC0s内冷水入水温度低告警B103/B10415.0ºC0s内冷水温度测量偏差大告警B103-B1042.0ºC0s内冷水流量低告警B1003530L

23、/min0s主泵切换时内冷水流量低告警B1003530L/min3630L/min10s对400kV主泵出水压力低告警，切泵B106/B1077.20bar2s对800kV主泵出水压力低告警，切泵B106/B1078.30bar2s主过滤器F101压差高告警B106-B1070.40bar1s补水过滤器F231压差高告警S2311.0bar1s内冷水电导率高告警B101/B1020.50S/cm0s内冷水电导率测量偏差大告警B101-B1020.10S/cm15s离子交换器1出水电导率高告警B2010.45S/cm0s离子交换器2出水电导率高告警B2020.45S/cm0s离子交换器3出水电导

24、率高告警B2030.45S/cm0s膨胀水箱水位高告警B08495.0%0s膨胀水箱水位低告警B08315.0%0s膨胀水箱水位测量偏差大告警B083-B0843.0%30s膨胀水箱漏水告警B083/B0841小时内下降5.0%60sB083/B084补水泵启动次数大于1次/小时0sB083/B084补水泵连续运行时间大于50s0s补水箱水位低告警S28345L1s除藻剂液位低告警S48130L1s软化剂液位低告警S48230L1s外冷水池水位高告警B48395.0%0s外冷水池补水告警（此时会关闭泄流阀V411）B48375.00s外冷水池水位低停喷淋泵告警B4837.0%0s外冷水电导率高

25、告警B4011750S/cm1500S/cm5s阀塔进出水压差高告警（非主泵启动期间有效）S111S1164.8bar30s（主泵启动61s后计算）8 楚穗直流阀冷却系统跳闸参数描述测量装置编号启动定值复归定值延时内冷水温度高跳闸B103/B10450.0ºC48.0ºC30s内冷水流量低跳闸I段B1003530L/min告警超过10s内冷水流量低跳闸II段B1001765L/min1865L/min1s对400kV主泵出水压力低跳闸B1066.50bar取决于B1001s对800kV主泵出水压力低跳闸B1067.60bar取决于B1001s内冷水电导率高跳闸B101/B1

26、020.70S/cm3s膨胀水箱水位低跳闸B083/B0845.0%3s阀塔进出水压差高跳闸（仅主泵启动期间有效）S111S1164.8bar0s（主泵启动后30s60s期间）两台主泵故障0s第三章 运行规定一、一般规定1 每极（±800kV直流系统为每阀组）换流阀配置一套阀水冷却系统，该系统由两个冷却循环回路组成，一是内冷水（净水）循环回路，对换流阀进行冷却；二是外冷水（喷淋水）循环回路，通过冷却塔对内冷水进行冷却。换流阀水冷却系统的运行、控制和监视由两套互为备用的阀冷却控制系统执行。2 每极（±800kV直流系统为每阀组）内冷水循环系统由循环泵、补水泵、一个补水箱、离子

27、交换器及过滤器、电磁阀、膨胀水箱等组成；外冷水循环系统由冷却塔、喷淋泵、冷却风扇、外冷水池及补水系统等组成。 3 换流阀水冷系统正常运行时，由控制系统根据直流极状态自动投退；在事故处理或检修需手动投退时，可在工作站和就地进行启、停控制。4 在水冷系统因维护工作要求而停运时间超过24小时或内冷水主水管道打开维护过的情况下，换流阀充电前水冷系统必须提前1小时投运。对于水冷系统出现的故障信号，应及时查明原因。5 在阀冷系统故障导致喷淋泵停运时，为保证直流系统正常运行，可通过喷淋泵强投开关手动强制投入喷淋泵。在冷却塔风扇因控制系统故障而不能正常启动时，可通过冷却塔风扇强投开关手动强制投入冷却风扇。6

28、主循环水泵的运行6.1 主循环水泵正常运行时，一台工作，另一台备用，自动定期切换。天广直流阀冷主泵在备用闭锁过程中自动投退。除天广直流外，其余各直流系统阀冷主循环泵的运行不受极控控制，相应极状态的改变不会影响相应极主循环泵的运行状态。 6.2 正常运行状态下，阀冷控制面板上运行模式切换开关置为“automatic on”位，阀冷检修结束或站用电倒闸操作前应确认其位置。 6.3主循环泵所在主水回路的所有阀门应处于完全打开状态。7 离子交换器的运行7.1 交换剂为混有50%的阴离子与50%的阳离子的树脂。7.2 水流自上而下通过交换器，可通过流量表观察水流的情况。7.3 离子交换器作为主水回路的支

29、路，所有补充主水回路的入水需先经过离子交换器处理；系统运行时，部分内冷水经去离子交换器回路进行在线式过滤。7.4 正常运行时，不同直流系统对离子交换器的运行要求也不完全相同：天广直流两只并列运行的离子交换器通过内冷水的流量一般设置为100：50的额定流量，更换新树脂后，流量比值应手动调节为50：100；高肇直流正常运行时两台离子交换器一台在最大位置，一台在最小位置；兴安直流两套离子交换器同时运行，阀门均应置于最小负荷运行状态；楚穗直流每阀组三套离子交换器同时运行，一套应手动置于全负荷运行状态，另外两套应处于最小负荷运行。8 膨胀水箱的运行8.1 膨胀水箱为敞开式水箱，用于监测内冷水回路的水位和

30、控制补水泵对内冷水系统的补水，同时用于补偿温差引起的水体积变化，并对内冷水系统的少量渗漏水进行补充。8.2 膨胀水箱水位检测设有两组共四个定值：运行水位（运行高水位与运行低水位）与水箱水位（水位高与水位低）。正常状态下膨胀水箱水位应处在运行高水位定值与运行低水位定值之间。8.3 膨胀水箱水位低于水箱水位低定值时，主循环泵自动停运，冷却系统向极控发出膨胀水箱水位低跳闸信号，相应极停运，当水位升至复归定值时，该信号复归。8.4 膨胀水箱水位低于运行低水位时，补水泵自动启动，将内循环水位补充至运行高水位后自动停止。8.5 膨胀水箱水位高于运行高水位定值时，冷却系统将发告警信号，此时补水泵可能发生故障

31、需要检修，当膨胀水箱水位降至复归定值时，该告警信号复归。8.6补水泵在特定时间段内启动两次及以上，或补水泵连续运行超过一定时间，或膨胀水箱水位低于某定值，系统判定主水回路存在漏水现象，阀冷系统将向极控发出漏水告警信号。9 外冷水池和喷淋泵的运行9.1外冷水补充水经工业水泵由工业水池注入外冷水池，以补充外冷水的蒸发和排放。外冷水池水位通过水位探针进行监测，由阀冷控制器进行控制。外冷水池水位同样设有两组共四个定值：运行水位（运行高水位与运行低水位）与水池水位（水位高与水位低）。正常状态下外冷水池水位应处在运行高水位定值与运行低水位定值之间。9.2每个冷却塔均配有两台喷淋泵，一台运行，另一台备用，当

32、一台喷淋泵故障时将自动切换至备用泵运行。喷淋泵运行时，必须将其出水泄流阀打开。当外冷水水位低于水池低水位定值时，应立即打开水池井盖查看实际水位，若发现水位正常，但泵已停运，确认喷淋泵本身无故障后，可合上阀冷控制屏内旁路中间继电器直流空气小开关强行启动相应喷淋泵。9.3 外冷水池水位低于运行低水位定值时，阀冷控制器将打开进水阀门，将喷淋水补充至运行高水位定值，然后自动关闭进水阀门。9.4 外冷水池水位高于水池高水位定值，冷却系统告警。10 冷却塔的运行10.1 每极（每阀组）可控硅阀水冷却系统有三台或四台冷却塔，正常运行时全部投入，一台故障或检修情况下仍可满足系统冷却要求。10.2 每个冷却塔配

33、有一台风扇，其转速根据进水温度、环境温度和直流电流的变化自动调节。10.3 冷却塔退出运行，风扇和喷淋泵都应停止，进、出水阀门应关闭，最后切断冷却塔电源。11 阀冷系统正常运行中禁止按下紧急停运按钮。12 阀冷系统正常运行中禁止将运行模式由“automatic on”切至“automatic off”。二、巡视规定1巡视分类1.1 运行巡视工作分为日常巡视、停电检查、特殊巡视。1.2 日常巡视对可控硅换流阀冷却系统整体运行情况进行巡查，重点对可控硅换流阀冷却系统运行的关键项目和参数进行检查和记录，及时发现异常、缺陷，及时组织进行处理，保证可控硅换流阀冷却系统的平稳运行。1.3 停电检查是在可控

34、硅换流阀冷却系统停电时对运行期间无法进行巡视检查的部位、组件进行检查，保证对可控硅换流阀冷却系统运行情况的全面掌握。1.4 在下列情况下应对可控硅换流阀冷却系统进行特殊巡视，进行有重点、有针对性的检查：1) 主泵自动切换后1小时之内；2) 主泵、喷淋泵、冷却塔风扇、阀冷控制系统等设备经过检修、技术改造或长期停用后重新投入系统运行，新安装设备加入系统运行；3) 阀冷系统设备有严重缺陷（如主泵、冷却塔失去冗余、内冷水回路漏水等）或缺陷有进一步恶化的趋势时；4) 汛期（重点检查阀冷泵坑）；5) 高温季节、高峰负荷期间（重点检查冷却塔风扇）；6) 重要保供电时期。2 巡视组织2.1 日常巡视由当班值长

35、根据班组当班期间工作统一安排运行人员开展，保证每班巡视一次。2.2 特殊巡视及停电检查由站内结合天气情况及可控硅换流阀冷却系统停电情况进行安排，当班值组织实施。2.3 站部管理人员应定期参加巡视工作，发现运行人员巡视工作中的问题和不足，提高巡视工作质量。3 巡视项目与要求3.1 可控硅换流阀冷却系统日常巡视项目与要求： 序号项 目方 法参考范围1电导率主水回路在电导率表计前方读数表计完好，读数在正常范围之内离子交换器在电导率表计前方读数表计完好，读数在正常范围之内外冷水池在电导率 表计前方读数表计完好，读数在告警定值以下2水位膨胀水箱在膨胀水箱水位表计前方读数表计完好，读数在3070之间外冷水

36、池在外冷水池水位表计前方读数表计完好，读数在正常范围之内补水箱打开补水箱，观察水位无漏水，水位在正常范围之内3温度进水在进水温度表计前方读数表计完好，读数在设定值附近出水在出水温度表计前方读数表计完好，读数在正常范围之内4压力在主水压力表计前方读数表计完好时，读数在正常范围之内5阀门观看各阀门位置位置指示正确6管道观看主水管道接口清洁、无漏水7循环泵在循环泵前看无漏水，漏油用手背接触外壳无过热、振动过大耳朵仔细听无异常声音8补水泵在补水泵前看无漏水用手背接触外壳无过热、振动过大耳朵仔细听无异常声音9喷淋泵在喷淋泵上面看无漏水用手背接触外壳无过热、振动过大耳朵仔细听无异常声音10冷却塔风机耳朵仔

37、细听无异常声音打开喷淋塔小门观察皮带无松动断裂11喷淋塔及漏网观察喷淋塔及漏网无异物三、红外测温1 可控硅换流阀冷却系统红外测温工作根据超高压输电公司电力设备红外检测工作管理规定和带电设备红外诊断技术应用导则要求定期开展，及时记录保存测温数据及热像图谱。1.1新建、扩改建或停电检修后，在带负荷后的一个月内（但最早不得少于24h）应进行一次红外检测和诊断，并记录保存所有数据及热像图谱，作为分析这些设备参数变化的原始资料。1.2 年度停电检修前应对可控硅换流阀冷却系统开展一次测温，并记录保存异常数据及热像图谱；1.3 迎峰度夏前（6月份）应对可控硅换流阀冷却系统开展一次测温，并记录保存所有数据及热

38、像图谱；1.4 日常工作中根据设备缺陷开展红外测温，仅需保存异常数据和热像图谱并做好跟踪。与直流系统安全稳定运行关系紧密的辅助系统如阀冷主泵、循环泵、工业水泵，每季度测温一次（迎峰度夏期间每月测温一次）。阀冷系统中缺陷设备红外测温跟踪周期如下：1） 一般缺陷：每周跟踪测温一次；2） 重大缺陷：每日跟踪测温一次；3） 紧急缺陷：每小时测温1次并尽快申请停电处理。2 可控硅换流阀冷却系统外测温重点部位见下表：序号部 位检 测 要 求1主电源两路主电源接触器无发热，电源进出线接头无发热，各相温度基本一致。2主泵电机端子盒打开端子盒，测温电缆无发热，铜鼻子接头无发热，各相同一部位温度基本一致。3运行主

39、泵及喷淋泵泵及电机本体无明显发热。4阀厅内冷水管路内冷水管道各部分温度基本一致，无明显过热点。四 运行操作1 阀冷主泵切换1.1 阀冷主泵切换方式包括自动切换（定期自动切换或运行主泵故障后自动切至备用泵）、通过阀冷控制屏上的切换按钮或旋钮手动切换、通过断开一路主泵电源强迫切换等方式，阀冷系统正常运行过程中不得随意手动切换主泵，如因事故处理等特殊情况确实需要手动切换主泵应优先选择通过切换按钮进行切换的方式。1.2 极1主泵由泵二切换至泵一的操作（以宝安站阀冷系统为例，本操作风险较大，阀冷系统正常运行时严禁开展）1） 检查极1阀冷控制屏内无异常2） 检查极1阀冷控制屏内#1主泵电机软启动器无告警3

40、） 检查极1阀冷控制屏内#2主泵电机软启动器无告警4） 检查极1阀冷控制屏内第一路总电源接触器失磁未吸合5） 检查极1阀冷控制屏内第二路总电源接触器励磁吸合6） 检查极1阀冷控制屏内第一路总电源电压监视器上电压显示正常7） 检查极1阀冷控制屏内第二路总电源电压监视器上电压显示正常8） 断开极1阀冷控制屏内第二路总电源电压监视器开关9） 检查极1阀冷控制屏内第二路总电源接触器失磁未吸合10） 检查极1阀冷控制屏内第一路总电源接触器励磁吸合11） 检查极1阀冷控制屏内第二路总电源电压监视器上电压显示为0V12） 检查极1阀冷控制屏内第一路总电源电压监视器上电压显示正常13） 检查极1主泵由泵一正常

41、切换至泵二运行14） 合上极1阀冷控制屏内第二路总电源电压监视器开关15） 检查极1阀冷控制屏内第二路总电源电压监视器上电压显示正常16） 检查极1阀冷控制屏内#1主泵电机软启动器无告警17） 检查极1阀冷控制屏内#2主泵电机软启动器无告警18） 检查极1阀冷控制屏内无异常2 阀冷系统主备系统切换操作1） 检查备用系统运行正常，无告警红灯亮；2） 将主系统CPU拨动开关由运行位置切至停运位置（此时备用系统仍在运行，对运行设备无影响）；3） 待备用系统CPU的主系统指示灯亮后，将原主系统CPU拨动开关由停运位置切回至运行位置；4） 观察主备系统CPU运行正常，阀冷系统运行正常。第四章 维护规定一

42、、日常维护序号项目维护标准及要求1缺陷消除消除运行日常记录的所有缺陷2水泵和电机各密封面密封状态检查电机和水泵各密封面无渗漏水或渗漏油现象，若出现漏水情况且较严重，则需申请停电更换水泵机械密封。3主泵检查维护1、电机、水泵震动及声音检查；（水泵和电机声音无明显异常,结果符合设备技术文件的要求。）2、电机、水泵温度检查（水泵和电机温度正常，符合设备技术文件的要求。）3、电机、水泵添加润滑脂或润滑油；（加注的润滑脂型号应与设备技术文件的要求一致。）4、泵体清洁检查；（主泵泵体外表清洁，无灰尘、油渍及杂物。）5、主泵交流电源端子红外测温。5喷淋泵检查维护1、电机、水泵震动及声音检查；（水泵和电机声音

43、无明显异常,结果符合设备技术文件的要求。）2、电机、水泵温度检查（水泵和电机温度正常，符合设备技术文件的要求。）3、电机、水泵添加润滑脂或润滑油；（加注的润滑脂型号应与设备技术文件的要求一致。）4、泵体清洁检查（喷淋泵泵体外表清洁，无灰尘、油渍及杂物）。5、喷淋泵交流电源端子红外测温。6冷却塔检查维护1、冷却塔震动及声音检查；（冷却塔电机及风扇声音无明显异常,结果符合设备技术文件的要求。）2、检查喷淋水流正常；3、冷却塔风扇电机添加润滑脂或润滑油；（加注的润滑脂型号应与设备技术文件的要求一致。）4、冷却塔外壳、进出水阀门渗漏检查。7传感器检查维护检查电导率传感器、温度传感器、压力表、流量计等表

44、计指示是否正常，是否在正常范围内。8阀冷系统屏柜检查维护1、阀冷系统屏柜门无告警信息和告警指示灯，指示灯信号正常。2、变频器指示灯信号正常，无告警信息。3、PLC CPU指示灯信号正常，无告警信号。4、屏柜空开、接触器、继电器、按钮在正确位置。5、屏柜接触器、空开开关、变频器、阀冷控制器等设备红外测温。9阀冷管道及阀门检查1、阀冷管道所有阀门在正确的关、合位置。2、阀冷管道无漏水，特别要检查去离子回路小管道的接头处。10补水箱检查维护补水箱水位在70%以上，若不足，则需加入蒸馏水补满。二、 年度检修维护（一） 内冷水系统设备检修及维护1补水箱检修及维护序号项目标准依据和说明（1）更换水箱陈水补

45、充水应满足超高压输电公司阀冷系统辅助材料管理办法的要求，更换陈水时严禁异物进入补水箱内。JB/T 2932-1999 水处理设备技术条件、超高压输电公司阀冷系统辅助材料管理办法、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）（2）水箱清污利用补充水对箱体内壁进行清污，要求清污后内壁洁净无污痕，无杂物遗留在水箱中。JB/T 2932-1999 水处理设备技术条件、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）2主过滤器检修及维护序号项目标准依据和说明（1）滤芯检查与清洗（阀厅工作结束后进行）滤网、滤芯完好，无破损腐蚀现象；主过滤器滤芯无杂物堵塞现象。JB/T 2932-1999 水处

46、理设备技术条件、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）（2）检修后主过滤器压差检查检修后内冷水主回路压力正常，主过滤器进出水压力符合设备技术文件要求。超高压输电公司直流输电换流阀冷却系统检修导则（初稿）、QGDW_529-2010 高压直流输电换流阀冷却系统检修规范3离子交换器回路过滤器检修及维护序号项目标准依据和说明（1）滤芯检查与清洗更换棉质滤芯，处理后离子交换器回路流量正常，符合设备技术文件要求。JB/T 2932-1999 水处理设备技术条件、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）、JB/T 5833-1991 电力变流器用纯水冷却装置、西门子阀冷系统维护手

47、册4离子交换器检修及维护序号项目标准依据和说明（1）各连接处外观检查离子交换器各连接处无渗漏水现象。JB/T 2932-1999 水处理设备技术条件、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）、JB/T 5833-1991 电力变流器用纯水冷却装置（2）流量和电导率检查主泵启动后离子交换器回路流量计和电导率传感器读数正常，符合设备技术文件的要求。（当离子交换器出口电导率和主水管电导率相等，或离子交换器出水电导率接近告警定值时检查更换离子交换器树脂）JB/T 2932-1999 水处理设备技术条件、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）、JB/T 5833-1991 电力

48、变流器用纯水冷却装置、西门子阀冷系统维护手册（3）更换树脂（需要时进行）详见XX换流站离子交换树脂更换作业表单超高压输电公司直流输电换流阀冷却系统检修导则（初稿）5膨胀水箱检修及维护序号项目标准依据和说明（1）外观检查及清污箱体固定良好；水箱外壁清洁无污秽、无残水；水箱无渗漏水；水位传感器指示正确，连接可靠；进出水阀门位置正确，功能正常；进出水连接管连接牢固，无松动现象；使用软管连接的应无变质硬化现象。JB/T 2932-1999 水处理设备技术条件、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）、JB/T 5833-1991 电力变流器用纯水冷却装置、西门子阀冷系统维护手册6内冷水注水

49、作业（详见XX换流站内冷水注水作业表单）7内冷水管道及阀门检修及维护序号项目标准依据和说明（1）主水管管道外观检查主水管管道无渗漏水现象、水流向指示清晰正确；管道连接螺栓标记线无移位现象，若无标记线应重新校核力矩后增加标记线。JB/T 2932-1999 水处理设备技术条件、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）、JB/T 5833-1991 电力变流器用纯水冷却装置（2）所有阀门检查所有阀门无渗漏水现象，阀门位置正确，功能正常。JB/T 2932-1999 水处理设备技术条件、超高压输电公司直流输电换流阀冷却系统检修导则（初稿）、JB/T 5833-1991 电力变流器用纯水冷
