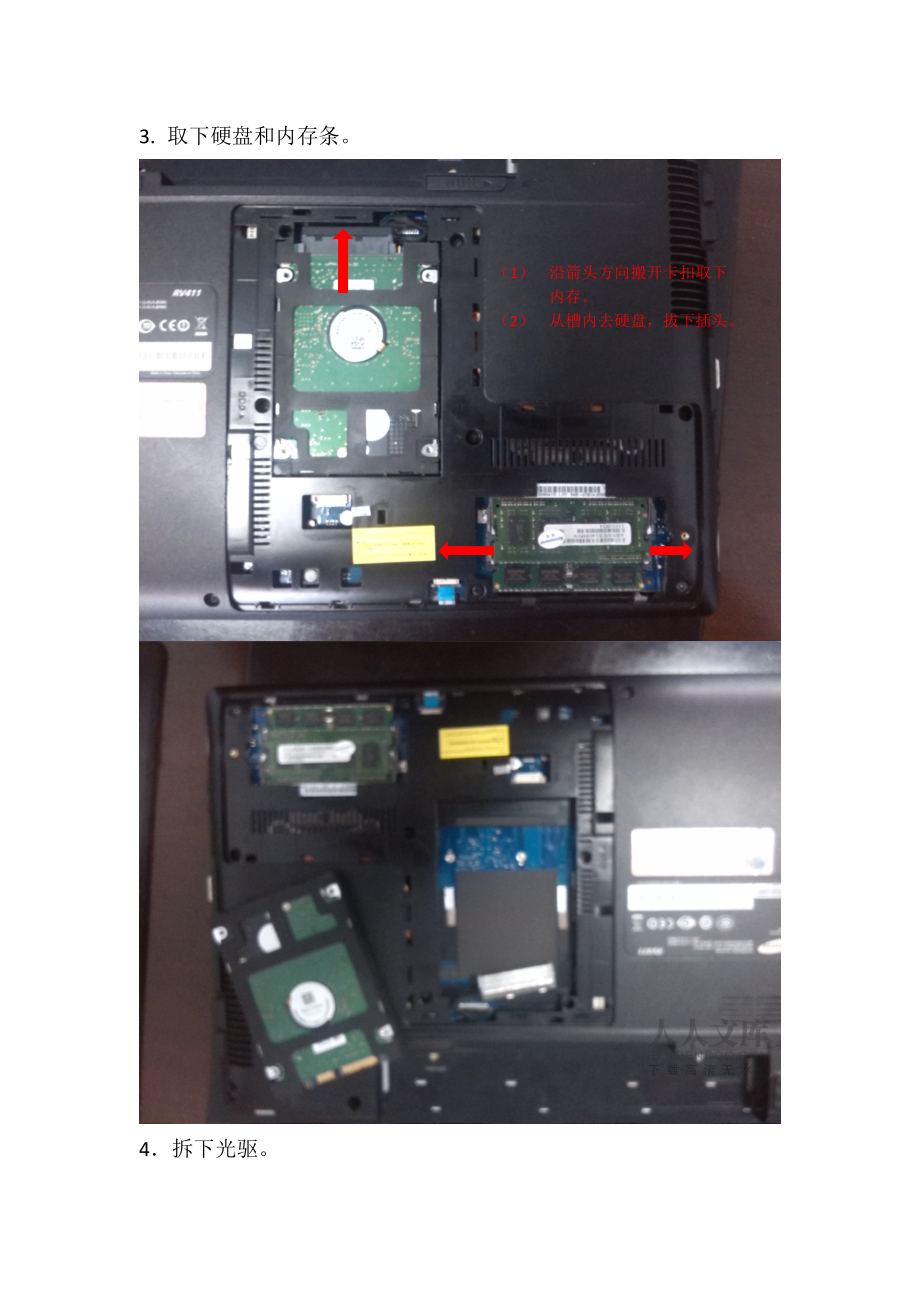

三星RV411拆机教程1. 拔掉适配器，拆掉电池。沿黄色箭头打开两侧锁扣，再沿红色箭头方向取下电池。2. 取下螺丝，拆下后盖。取下螺丝，沿箭头方向打开后盖。注意：后盖各边都为卡扣（图中绿色边不是卡扣），所以不要抠绿色标记的边，沿图示取下。3. 取下硬盘和内存条。（1） 沿箭头方向搬开卡扣取下内存。（2） 从槽内去硬盘，拔下插头。4拆下光驱。拧下图示位置螺丝，取下光驱。4. 拆下背面的所有螺丝。拆掉图中所示所有螺丝5. 拆掉整个后盖。螺丝全部拆掉之后，就只有卡扣了。这款机子后壳卡扣比较多而且较紧。我个人建议从光驱的位置开始逐一打开卡扣。电池下方位置属于最紧的地方，此处可以明显看见双排卡扣，我是其余三边都开后，再用“一”字型螺丝刀横向顶住卡扣打开的。如图示位置卡扣之后内部的零件就比较容易拆卸了，大家自己拆一下吧。本教程为本人拆机一些经验难免有叙述不详的地方，仅供参考希望可以帮到大家。
