栏杆安装技术交底

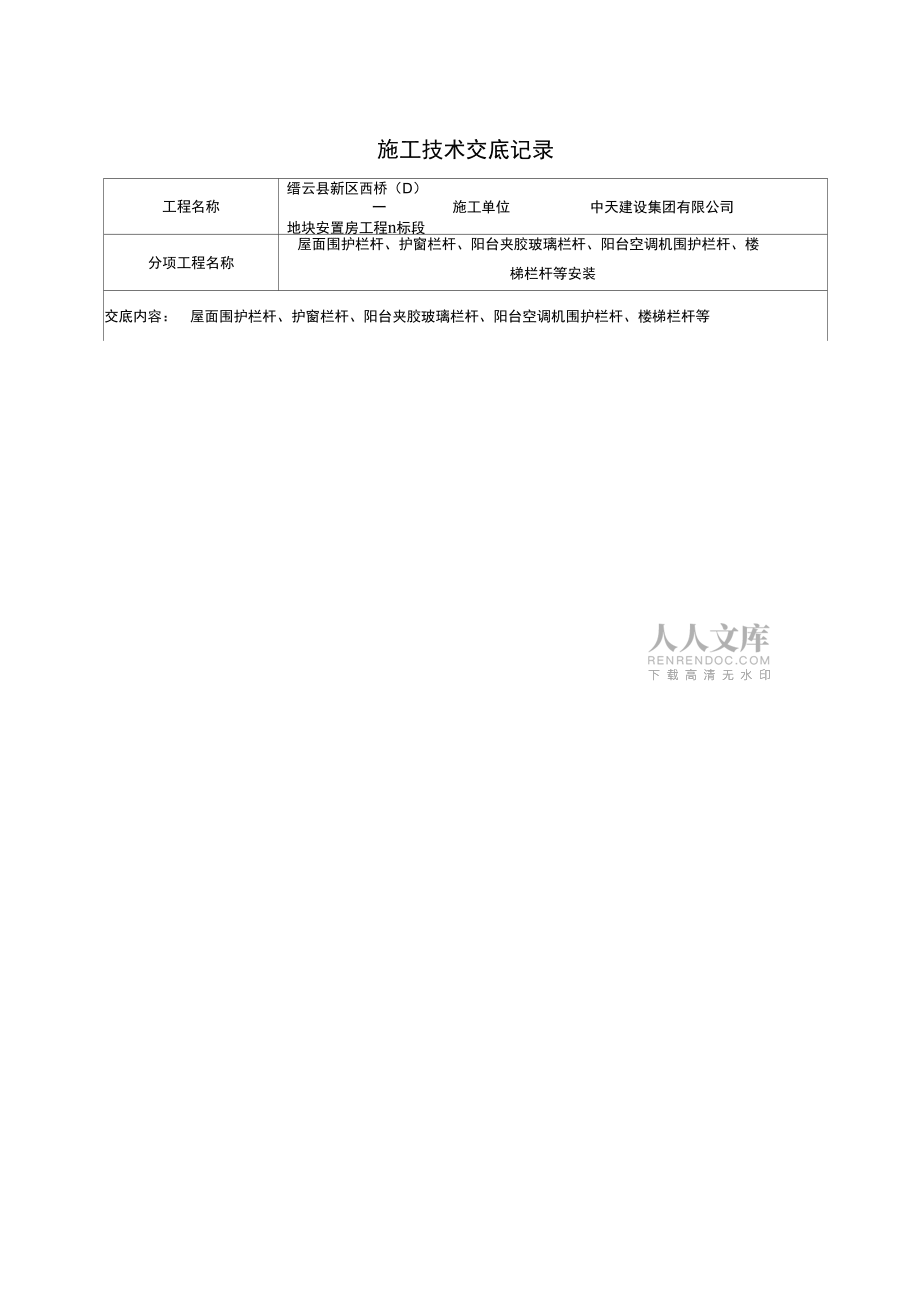

1、施工技术交底记录工程名称缙云县新区西桥（D） 地块安置房工程n标段施工单位中天建设集团有限公司分项工程名称屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等安装交底内容：屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等施工技术交底记录工程名称缙云县新区西桥（D）一施工单位中天建设集团有限公司地块安置房工程n标段分项工程名称屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等安装交底内容：屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等交底内容：一、交底范围：屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空

2、调机围护栏杆、楼梯栏杆等。二、施工现场应具备的作业条件：1屋面及女儿墙抹灰施工完成；2、窗框安装兀成；3、内外墙抹灰完成；4、楼梯间墙面、楼梯踏板等抹灰全部完成；三、施工现场的栏杆材料、做法、准备工作1工程所使用的材料及构配件，材料必须检验合格。2、施工部位做法要求：1）屋面围护栏杆：© 60钢管扶手© 40钢管栏杆H=600mm包括预埋件、所有配件及油漆）参照11J930图集J18/C ；工程名称分项工程名称施工技术交底记录缙云县新区西桥（D）、一施工单位中天建设集团有限公司地块安置房工程n标段屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等安装交

3、底内容：屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等屋面栏杆示意图2）护窗栏杆；© 60钢管扶手 © 40钢管栏杆H=400mm施工技术交底记录工程名称缙云县新区西桥（D）地块安置房工程n标段施工单位中天建设集团有限公司分项工程名称屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等安装交底内容：屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等Jdi3）阳台夹胶玻璃栏杆：立柱用50*10镀锌扁钢，扶手用铝合金面管，阳台栏杆玻璃用（6+12+6）钢化夹胶玻璃工程名称分项工程名称1/jL形槽中线完成面粉刷+

4、保温啣tenll弹 肝赃幅施工技术交底记录缙云县新区西桥（D）、一施工单位中天建设集团有限公司地块安置房工程n标段屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等安装交底内容：屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等阳台夹胶玻璃栏杆4）阳台空调机围护栏杆：60X 80X 2方钢扶手H=1100mm40X 60X 2和© 20相间竖 向立杆。（色系由业主确定）5） 顶层机房：© 60 X 3不锈钢管扶手，©20不锈钢或20 X 20方钢栏杆，© 60 X 4 立柱，不锈钢栏杆H=1200mm6）住宅楼

5、梯扶手：© 50X 3钢管扶手 安装高度H=1050mn色系由业主确定）施工技术交底记录缙云县新区西桥（D）工程名称一施工单位中天建设集团有限公司地块安置房工程n标段屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼 分项工程名称梯栏杆等安装交底内容： 屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等3、施工时所使用的主要机具：施工过程中所使用的主要工具有卷尺、手提电钻、电锤、切割机、螺丝刀、方尺、割角尺、卡子、电焊机、磨光机、红外线垂直水平仪等。三、施工工艺流程1屋面围护栏杆：找水平-*定位 > 钻孔埋预埋件-，弯管制作-电焊-"

6、;打磨刷防锈漆 刷面漆2、 护窗栏杆：放样编号制作"安装3、 阳台夹胶玻璃栏杆：按图分隔定样预埋铁板 -焊立柱刷防锈漆装扶手面管-刷立柱面漆装夹胶玻璃一，打密封胶4、 阳台空调机围护栏杆：放样编号*制作安装5、 顶层机房：放样预埋铁件 焊栏杆 ' 打磨 亠刷油漆6、住宅楼梯扶手：放样 '预埋铁件 T焊栏杆.打磨刷油漆四、施工质量标准1夹胶玻璃栏杆、护栏和扶手制作与安装所使用材料的材质、规格、数量等应符合设计要求。检验方法：观察；检查产品合格证书、进场验收记录和性能检测报告。2、夹胶玻璃栏杆、护栏和扶手的造型尺寸及安装位置应符合设计要求。检验方法:观察；尺量检查、对照图

7、纸设计及变更单。3、夹胶玻璃栏杆、护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。检验方法:检查隐蔽工程验收记录和施工记录以及对照图纸设计。4、护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。检验方法:观察；尺量检查；手扳检查。一般项目5、护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。施工技术交底记录缙云县新区西桥（D）工程名称一施工单位中天建设集团有限公司地块安置房工程n标段屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼 分项工程名称梯栏杆等安装交底内容： 屋面围护栏杆、护窗栏杆

8、、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等检验方法：观察；手摸检查。6、夹胶玻璃栏杆立杆锚固翻边小于150m的必须按要求剔打至砼楼板面层，再打膨 胀螺丝固定，预埋件必须紧贴砼面，立柱焊接必须饱满。检验方法:观察。7、焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得 有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。五、栏杆安装及施工过程中的成品保护1、栏杆安装：1）安装流程： 从栏板1米线引入标准高度，用记号笔在栏杆安装阳台两侧或墙体上划出 1.20米 标咼线； 在线上打入膨胀螺栓（膨胀螺栓必须向下斜45度打入），然后利用栏板灰饼对中， 将护栏固

9、定于膨胀螺栓上焊接； 安装护栏，在每根护栏两边竖直打入膨胀螺栓并焊接； 沿护栏两边上口中向栏板斜向下 30度打入膨胀螺栓并焊接，安装完成。2）安装要求：对中，垂直、水平安装等必须使用水平管严格控制，误差不允许大于 3mm特别是护栏安装必须垂直，如果使钢化玻璃两边角马错位过大，在角马上安装钢化 玻璃时，拧紧螺栓会直接导致钢化玻璃爆裂。钢化玻璃安装及面涂油漆：玻璃安装时，应先就位，临时固定，然后拉线调整固定；密圭寸1）密封部位的清扫和干燥，采用甲苯对密封面进行清扫，清扫时应特别注意不要让 溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果，最后用干 燥清洁的纱布将溶剂蒸发后的痕迹拭

10、去，保持密封面干燥。施工技术交底记录缙云县新区西桥（D）工程名称一施工单位中天建设集团有限公司地块安置房工程n标段屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼 分项工程名称梯栏杆等安装交底内容： 屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等2）贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带本身的平直。3）注胶：注胶应均匀、密实、饱满，同时要注意施胶方法，避免浪费。4）胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅。5）清除纸胶带

11、：胶缝修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染玻璃面，及时清理粘在施工表面的胶痕。施工过程中的成品保护安装扶手或夹胶玻璃时，应保护楼梯栏杆、楼梯踏步和操作范围内已施工完的项目，安装完成后用塑料薄膜将栏杆包裹密实。六、施工时应注意的质量问题1预埋铁件时必须与砼面紧密接触；2、分隔间距必须按图要求施工；3、刷防锈漆前必须把焊疤焊渣清理干净并进行打磨抛光；七、施工时应注意的安全问题1安全生产、文明施工目标：不因自身原因发生施工安全事故，保障自身与其他人身安全。安装前应设置简易防护栏杆，防止施工时意外摔伤。2、坚决贯彻执行国家颁发的建筑安装安全技术操作规程，严格遵守其他有关安全生产的法律

12、、法规和建筑行业安全规章、规程，不得违章指挥和违章作业。3、切实做好现场管理，道路畅通，材料堆放要整齐平整，注意防火措施。施工现场内严禁吸烟，明火作业要有动火证，并设置看火人员。4、进入施工现场必须带好安全帽，扎好安全带，服装整齐，不准穿拖鞋。5、电缆应设置三级防护措施，应从专用配电柜接线，电缆线应高空架设，严禁地面走线。各种电动工具使用前要检查，严禁非电工接电。施工技术交底记录工程名称缙云县新区西桥（D） 地块安置房工程n标段施工单位中天建设集团有限公司分项工程名称屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等安装交底内容：屋面围护栏杆、护窗栏杆、阳台夹胶玻璃栏杆、阳台空调机围护栏杆、楼梯栏杆等6、必须严格遵守项目部的各项安全生产、文明施工的现场条例。7、协助项目部做好成品保护工作。&施工人员进场时要进行必要的安全教育工作。交底人被交底人日期缙云县城新区西桥（D）地块安置房II标段dp中天建设集团有限公司ZHONGTIAN CONSTRUCTION GROUP CO
