1、桥涵工程钻孔灌注桩钻孔施工明白卡1、场地平整：将施工场地平整， 清除施工场地杂物。挖好泥浆池，准备好施工用水。2、根据测量测设的桩中心点， 沿桩位纵横轴线交叉的控制桩来控制桩位，并用混凝土将控制桩防护，在控制桩中心位置的木桩上钉小钉。3、护筒选用直径比桩径大20cm的钢护筒，根据护筒直径钻孔，根据地质要求控制护筒埋深，并露出地面以上 30cm，护筒埋设要垂直，用垂线法测垂直度，护筒上下端到垂线距离偏差不超过 2cm。护筒固定好位置后，将护筒外侧土回填，并夯实。4、钻头直径等于桩径， 钻机就位时， 使钻锥中心对准测量放样时所测设的桩位。钻机安装时，底架垫平，不得产生位移和沉陷。钻头与桩中心偏差在

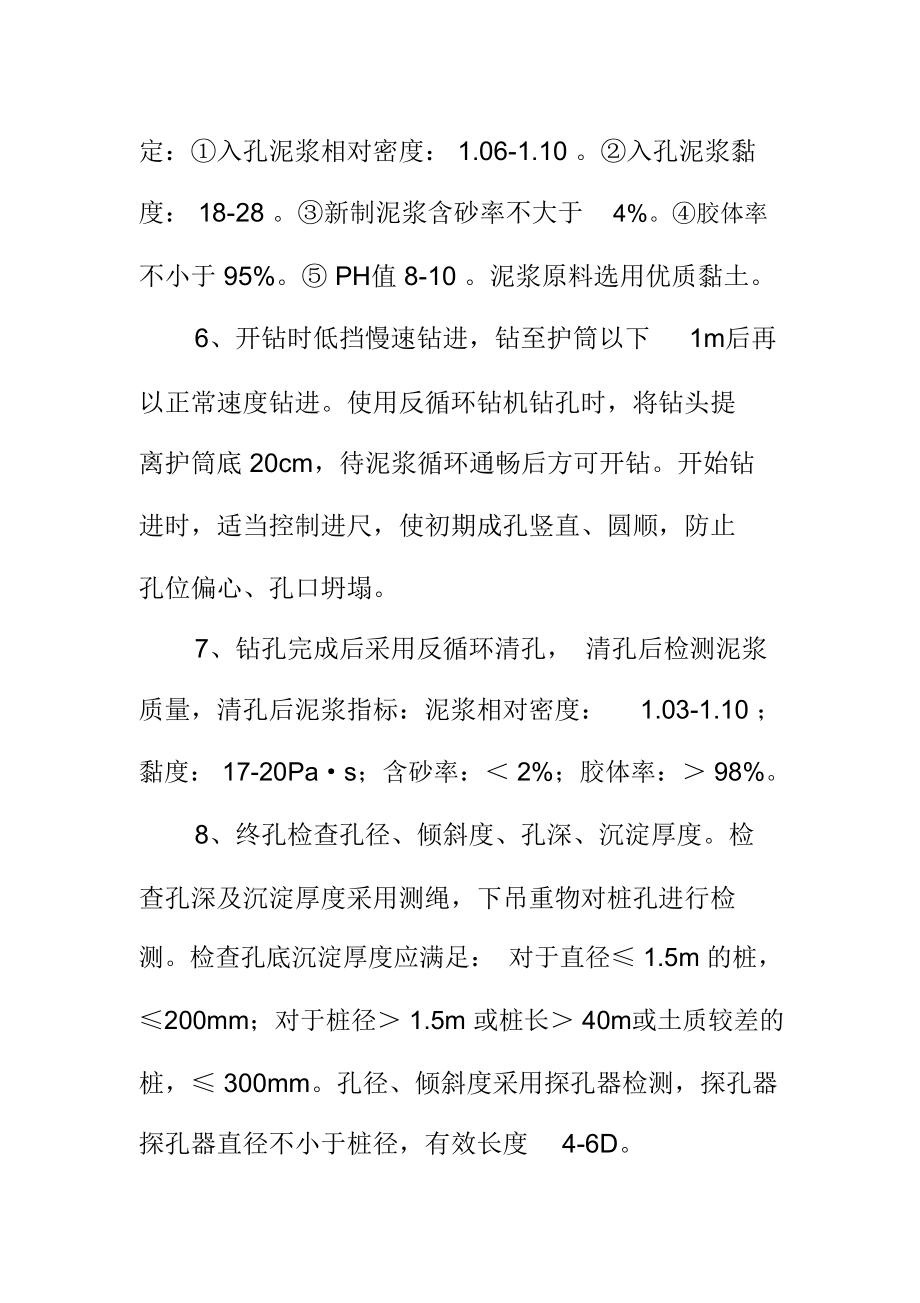

2、5cm范围内。5、钻孔施工前测泥浆指标， 泥浆指标符合下列规定：入孔泥浆相对密度： 1.06-1.10 。入孔泥浆黏度： 18-28 。新制泥浆含砂率不大于4%。胶体率不小于 95%。 PH值 8-10 。泥浆原料选用优质黏土。6、开钻时低挡慢速钻进，钻至护筒以下1m后再以正常速度钻进。使用反循环钻机钻孔时，将钻头提离护筒底 20cm，待泥浆循环通畅后方可开钻。开始钻进时，适当控制进尺，使初期成孔竖直、圆顺，防止孔位偏心、孔口坍塌。7、钻孔完成后采用反循环清孔， 清孔后检测泥浆质量，清孔后泥浆指标：泥浆相对密度：1.03-1.10 ；黏度： 17-20Pa·s；含砂率： 2%；胶体率： 98%。8、终孔检查孔径、倾斜度、孔深、沉淀厚度。检查孔深及沉淀厚度采用测绳，下吊重物对桩孔进行检测。检查孔底沉淀厚度应满足： 对于直径 1.5m 的桩，200mm；对于桩径 1.5m 或桩长 40m或土质较差的桩， 300mm。孔径、倾斜度采用探孔器检测，探孔器探孔器直径不小于桩径，有效长度4-6D。9、旋扩过程中认真观测旋扩压力值的变化及旋扩
