光电缆线路基本知识

1、光电缆线路基本知识1、通信电缆结构可分为_和_电缆，按用途可分为_和_电缆，交接箱是装有_和_交接处的电缆成端设备，分线盒是不带_的线路分线设备。（对称，不对称，市话，长途，主干电缆，配线电缆，保安装置）2、架空电缆或导线距地面距离不少于：郊区_米，城市内非主要道路、居民区_米，公路、城市街道_米，铁路、最低导线或电缆距轨面_米，房屋距屋顶：有房脊_米，平房_ 米。（2.5，4.5，5.5，7，1，2）3、市话电缆芯线直径常用有_mm，_mm；长途电缆芯线直径常用有_mm，_mm；电缆星绞组的芯线有_根，电缆对绞组的芯线有_根。电缆四芯组交叉方式有_种。（0.4，0.5，0.9，1.2，4，2

2、，8）4、在市区或跨越公路、铁路、弱电电线路或通航河道上挂线、敷设电缆应与有关单位联系，并进行防护、撤线、撤缆或剪线前应检查电杆牢固程度。7、市话电缆芯线与护套间的绝缘电阻的标准是5M8、市话电缆两芯线间的绝缘电阻的标准是10M9、电缆直流电特性测试的内容有哪些？答：导线直流电阻测试；导线直流电阻不平衡测试；两线间绝缘电阻测试；单线对地绝缘电阻测试；导线不平衡绝缘电阻测试。10、直埋电缆过河、过水渠、过道路等特殊地段怎样防护？答：过大河时用单钢丝或双钢丝铠装水底电缆，过小河或水渠、公路时用钢管、硬塑料管等防护。11、市话色谱线接续时要注意的事项是什么？答：以25对基本单位为例：每五对线为一组，

3、其组代表色为：白、红、黑、黄、紫，分别为1、2、3、4、5组，每组中的五对线色分别为：蓝、橙、绿、棕、灰，即1、2、3、4、5对，组合成25对线。12、安装电话标准作业程序是什么？答：安装电话分户外和户内两部分：拉电话户外线时应选择合理径路，注意高度，防止挂断，绑扎牢固，上用户墙时应横平竖直。入户前要轻敲门，注意文明用语；入户时要穿鞋套，在走室内线前应征求用户意见，尽量满足用户要求，施工时要按工艺标准作业；电话安装好后，要向用户讲明电话机各种功能并教会使用，留下联系用名片，走前要清除施工时留下的各种杂物，并将地面打扫干净。14、电缆吊线挂放电缆后，吊线垂度下降允许值是多少？答：挂0.5mm以下

4、线径电缆时，50P以下电缆25cm，50P电缆30cm，100P电缆40cm，200P电缆50cm，300P及以上电缆60cm。15、在角杆上装设三眼单槽钢绞线夹板时应注意什么？答：其夹板的线槽应向上，夹板的唇口应根据电缆吊线的合力方向而定，当电杆为内角杆时，其唇口背向电杆，当电杆为外角杆时，其唇口则面向电杆。16、终端杆的装设方法是什么？答：终端杆及角深大于15m的转角杆上的电缆吊线应做终结（俗称死头）。如果终端杆及转角杆的拉线因跨越道路无法装设时，应将电缆吊线向前延伸一档或数档，再做吊线终结。分岐杆和十字杆的电缆吊线终结方法与终端杆的吊线终结相同。17、电缆与电力线交越时如何防护？答：电力

5、线在电缆上方交越时，用绝缘材料包裹电缆，其长度应是电力线间距一倍，用铁线绑扎四处做钩挂在吊线上。电力线在电缆下方交越时，其防护同但不挂在吊线上。18、在小区或街道边墙壁上电缆跨越道路时，电缆最低点距地面距离是如何规定的？ 答：道路较宽，经常有车辆通行时，垂直距离不应小于5.5m。一般街区道路，垂直距离不应小于4.5m。街区内确无车辆通行的通道，不得小于3.0m。19、什么叫通信电缆？答：传输电报、电话、电视、广播、传真、数据和其他信息的电缆叫做通信电缆。20、对钢筋混凝土电杆的外观强度标准是什么？答：要求是无横向裂纹，纵向裂纹宽度应不大于1mm，裂纹宽度在0.11.0毫米的应设拉线补强。21、

6、本地网线路设备是我国公用通信网的重要组成部分，用以传输音频、数据、图象和视频等通信业务。目前本地网线路设备由光缆、电缆及附属设备（线路设备）组成。22、全塑电缆的结构，由四部分组成：即外护层、屏蔽层、绝缘层和导线。H市内通信电缆 Y实心聚烯烃绝缘 A涂塑铝带粘接屏蔽聚乙烯护套 。23、对绞式电缆排列顺序为：心线对数×每对心线数×导线直径（mm） 100×2×0.5=100对电缆。24、全塑电缆的缆芯主要由芯线、芯线绝缘、缆芯绝缘、缆芯扎带、包带层等组成。心线色谱全色谱线组合扭绞成25种不同色标的线对。领示色（a线）排列顺序色谱为：白、红、黑、黄、紫；循环

7、色（b线）排列顺序色谱为：蓝、桔、绿、棕、灰。26、市话网电缆线路配线，分为主干电缆网的配线与配线电缆网的配线两种建筑方式。27、全塑电缆芯线的接续方法有：扣式接线子接续法、销套式接线子接续法、齿形接线子接续法、模块式接线子接续法等。但目前最常用的是：扣式接线子接续法和模块式接线子接续法。28、扣式接线子接续法的优点：由于芯线可压入槽内比线径稍窄处，刀口可卡破芯线绝缘及氧化层，卡接片能与铜线本体接触，同时能够保持一定的接续压力，形成无空隙接续。充有硅脂的接线子，具有防潮、防氧化性能。29、模块式接线子接续法的优点：具有接续整齐、均匀、性能稳定和操作方便、接续速度快等优点。30、全塑电缆扩套开剥

8、长度，视电缆芯线持续长度而定。1、直接头，开剥长度为接续长度的1.5倍,例: 转接长度为432mm, 则护套开剥长度至少为432*1.5=648mm。2、折回直接，塑料护套开剥长度至少为接续长度的2倍，另加152mm。例：接续长度432，塑料护套开剥长度为432*2+152=1016mm。为了简化计算，一般也可作2.5倍, 无需另加152mm，432*2.5=1080 mm。31、绝缘电阻1）.芯线和金属护套间，长途大于等于1000M.KM地区大于等于5M 2）.两线间,长途大于等于2000M.KM,地区大于等于10M。32、电缆障碍产生的原因:1)电缆本身的障碍,指电缆在生产过程中产品质量检

9、验不严格,个别线对造成地气,断线,混线。2)施工过程中造成的障碍,指在施工过程中由于电缆接头处理不当造成的电缆芯线障碍.3)外界影响造成的障碍,指施工影响电击、雷击、鸟啄鼠咬，灾害影响。4）人为因素，电缆被盗，维护不当等原因造成电缆设备丢失或损坏。33、电缆充气对气体的要求：1）干燥、清洁、绝缘、无毒、不爆炸、不燃烧，对电缆的材料不起化学腐蚀作用。2）不会降低电缆的电气性能。3）充入电缆内的气体必须经过过滤和干燥处理。34、主干电缆：当采用交接配线时，从总配线架至交接箱的电缆。2、35、配线电缆：从交接箱或第一个配线点至分线设备的电缆称为配线电缆。35、用户引入线：从分线设备至用户电话机的连线

10、称为用户引入线。36、架空线路（包括电缆最低线条跨越其他建筑物的最小垂直距离）：城市街道，5.5米,胡同小巷5.0米，乡村道、城市人行道、居民区、土路4.5米,铁路7.5米,房屋建筑有背1米,无背2米37、用户引入线的要求：1）、用户引入线长度应不超过200米，且从下线杆至第一个支撑点的跨距不管超过50m，超过时，应加立电杆。2）、同一方向的用户引入线最多不超过6条，超过6条时应改用塑料电缆引入。3） 用户引入线不得跨越无轨电头滑行线。4） 用户引入线与电力线（220V用户线），交叉间距不得小于40cm，跨越障碍物不得有托磨现象，否则应回以保护。5） 跨越胡同或街道时，其最低点至地面垂直距离应

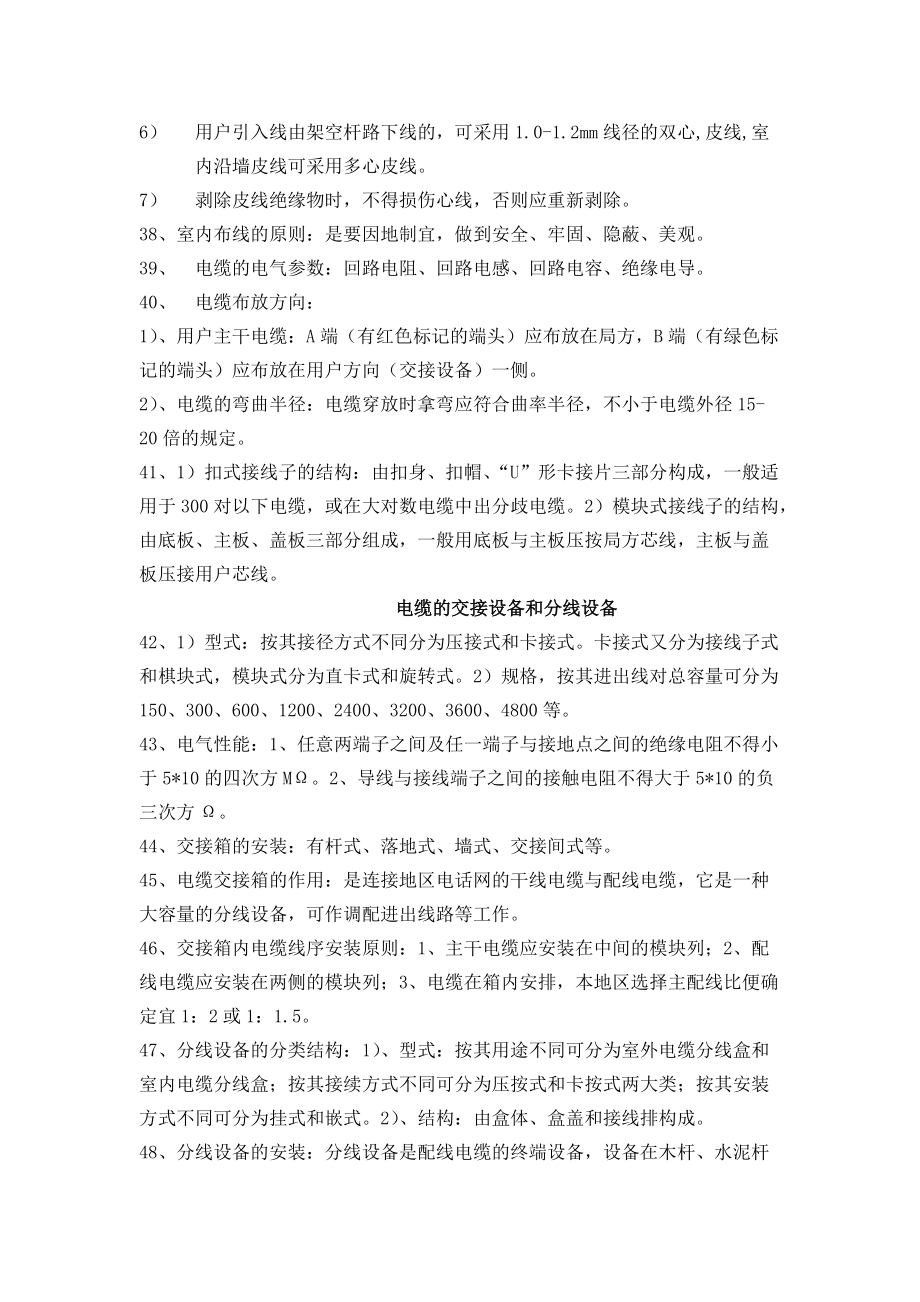

11、不小于4.5m。跨越档内不得有接头。6） 用户引入线由架空杆路下线的，可采用1.0-1.2mm线径的双心,皮线,室内沿墙皮线可采用多心皮线。7） 剥除皮线绝缘物时，不得损伤心线，否则应重新剥除。38、室内布线的原则：是要因地制宜，做到安全、牢固、隐蔽、美观。39、 电缆的电气参数：回路电阻、回路电感、回路电容、绝缘电导。40、 电缆布放方向：1）、用户主干电缆：A端（有红色标记的端头）应布放在局方，B端（有绿色标记的端头）应布放在用户方向（交接设备）一侧。2）、电缆的弯曲半径：电缆穿放时拿弯应符合曲率半径，不小于电缆外径15-20倍的规定。41、1）扣式接线子的结构：由扣身、扣帽、“U”形卡接

12、片三部分构成，一般适用于300对以下电缆，或在大对数电缆中出分歧电缆。2）模块式接线子的结构，由底板、主板、盖板三部分组成，一般用底板与主板压按局方芯线，主板与盖板压接用户芯线。电缆的交接设备和分线设备42、1）型式：按其接径方式不同分为压接式和卡接式。卡接式又分为接线子式和棋块式，模块式分为直卡式和旋转式。2）规格，按其进出线对总容量可分为150、300、600、1200、2400、3200、3600、4800等。43、电气性能：1、任意两端子之间及任一端子与接地点之间的绝缘电阻不得小于5*10的四次方M。2、导线与接线端子之间的接触电阻不得大于5*10的负三次方。44、交接箱的安装：有杆式

13、、落地式、墙式、交接间式等。45、电缆交接箱的作用：是连接地区电话网的干线电缆与配线电缆，它是一种大容量的分线设备，可作调配进出线路等工作。46、交接箱内电缆线序安装原则：1、主干电缆应安装在中间的模块列；2、配线电缆应安装在两侧的模块列；3、电缆在箱内安排，本地区选择主配线比便确定宜1：2或1：1.5。47、分线设备的分类结构：1）、型式：按其用途不同可分为室外电缆分线盒和室内电缆分线盒；按其接续方式不同可分为压按式和卡按式两大类；按其安装方式不同可分为挂式和嵌式。2）、结构：由盒体、盒盖和接线排构成。48、分线设备的安装：分线设备是配线电缆的终端设备，设备在木杆、水泥杆及墙壁上安装不论采用

14、木质或金属背装架均要求牢固，端正，接地良好，箱底距地面2500-3000毫米。49、分线盒的作用：是供连接架空（或地下）电缆与用户引入线用。50、线路接地装置的种类：线路接地装置由接地体、连接导线和连接的装置组成。51、线路接地装置按作用分为：工作接地、保护接地。52、电杆：按配制钢筋的强度和不同处理方式可分为非预应力钢筋混凝土电杆和预应力钢筋混凝土电杆两种类型。53、地锚：拉线工业锚分为钢地锚和螺栓拉线地锚两种。54、一般电杆的埋深主要根据线路负荷、土壤性质、电杆品种和长度等情况确定。55、角杆的装设方法：在角杆上装设三眼单槽钢绞线夹板时，其夹板的线槽应向上，夹板的唇口应根据电缆吊线的合力方

15、向而定，当电杆为内角杆时，其唇口背向电杆，当电杆为外角杆时，其唇口则面向电杆。56、市区电缆线路的杆距为35-40m，郊区明线线路的杆距为45-50m。57、预应力钢筋混凝土电杆较普通钢筋混凝土电杆具有以下优点： 1、节约钢材40-50% 2、减轻电杆重量10%左右 3、提高搞裂性能一倍以上，消除了水绞和裂纹 4、简化了钢筋加工工序，并缩小生产场地的面积1、 降低生产成本10-15%。58、万用表的用途是什么？使用中应注意哪些？答：万用表是一种多功能携带式电气测量仪表。它的用途是：测量直流电流、直流电压、交流电压和电阻等。有的还可以测量交流电流、音频功率、音频电平、阻抗、电容、电感、晶体三极管

16、的穿透电流或直流电压放大倍数等参数。59、使用万用表时应注意：1）万用表应水平放置。使用前先检查指针是否指指零。红表棒插入表的正极插口，黑表棒插入表的负极插口。2）每次测量前，必须调整步位器，使与所测项目及量程相一致。切不可用电阻档或电流档测电压，否则会烧毁表头。3）在选用量程时，如事先不知道数值范围，应将步位放在量程较高的档上，然后根据表头指示的大小，再将步位旋至合适的量程上。若测量直流不知道极性时，应先试触一下，待极性正确后再测数值。4）在测量电阻之前，应短路表棒，调节零欧旋钮，使指针指在零欧上。量程变换后，应重调零点。 5）在测试时，注意手不应同时触及电阻两端。在测量高阻时更应注意，否则

17、会产生误差。 6）为提高测量准确度，选择电阻档时，应使指针尽可能指在表盘中心，这样读数较准确。 7）用电流档测量时，应将表串联在电路中；用电压档测量时，表应并联在电路中。 8）在测试高电压或大电流时，测试中不能旋动步位，否则会使接触点间产生电弧，损坏开关。 9）不用万用表时，应将步位旋到最高交流电压档或空档上。 10）万用表应经常保持清洁、干燥、避免受剧烈震动，以免受损。使用时应安放平稳。 11）测晶体管参数时，应选用低压高倍率档，如R*100或R*1K档进行测量，否则将由于测量时电压太高或电流太大而损坏管子。60、兆欧表的用途是什么？使用中应注意哪些？答：兆欧表是一种简便常用的高值电阻测量仪

18、表，它又称作摇表或梅格表。一般用它来检验电气设备或器材的电气绝缘性能。61、使用兆欧表应注意以下几点：1）根据被测对象选择适当的兆欧表。2）测试前必须切断电源，并接地短路放电。3）使用之前应进行开路和短路试验。开路时表针应指向无穷大；短路时表针应指向零。4）表连接线应选用耐压高、外皮良好、不绞合的绝缘线。使用前应先测试绝缘线的绝缘电阻。5）摇动兆欧表时，接线端子上有较高的直流电压，勿碰触。6）摇动表把应慢慢加速，使转速保持在120转/分左右，切忌忽快忽慢，而使表针摆动，加大误差。7）当测试电缆芯线对地绝缘时，应将接线柱L接电缆芯线，接线柱E接电缆金属外皮，接线柱G接电缆绝缘层，这主要是为了防止

19、被测物表面漏泄电阻对测量的影响。8）测长段电缆时，因芯线间电容较大，有充放电现象，表针不容易稳定下来，可多摇一会，并尽量使摇速均匀稳定，减小表针的摆动，读数可取其平均值。9）测完之后，不可马上拆线，应先放电，避免击伤人。10）携带仪表时要防止受震，以免震断游丝等元件。使用时要选择干燥的地方，且应安放平稳。62、混线 同一线对的心线与绝缘层脱离即相互接触称为混线也叫自混。或与其相仿线对间推动绝缘层相碰称为他混。63、地气 电缆心线失去绝缘层碰触铅皮或屏蔽层称为地气。64、断线 电缆心线一根或数根断开，这种现象一般是由于接续或敷设时不慎，使心线折断，或受外力损伤，及强电流烧断所致。65、绝缘不良

20、电缆心线之间以纸或塑料为绝缘层，由于绝缘物受到水和潮气的侵袭，使绝缘电阻下降，造成电流外溢，这种现象称为绝缘不良。66、 串、杂音 在一对心线上，可以听到另外用户通话声音叫串音。或者，用受话话器试听，可以听到嗡嗡或咯咯的声音，称为杂音。装、移、修机质量规范1、一般情况下，30米线以内不允许有两个接头。2、装机前话机线应去“就”拉直。布线时，松紧适中，在合适的位置采用“绑扎固定法”固定。3、与电力线交越时，应保持一定距离；无法避免时，应采取绝缘防护。4、与电力线平行时，最小间距应小于10厘米，无法避免时，应采取防护措施。5、用户线凡产生接头，二根线相接要扭绞均匀，接触良好，一定包扎严密，防潮防水

21、。6、室外走线要求不拉飞线，采用“绑扎法”固定，不允许用本线缠绕的方法固定。7、室外电话线的垂直高度不低于3米。8、严禁借用高、低压电源线的瓷瓶、支撑物、固定用户电话线。9、跨越主要公路与地面垂直距离不少于4米，一般街道不低于3.5米。67、光缆A、B端识别方法：面对光缆截面，由领示光纤以红绿顺时针为A端，逆时针为B端。这种识别方法适用于层绞式光缆和骨架式光缆：其中层绞式光缆可按松套管的颜色来确定领示色。如按上述方式不能区分端别，可按厂家提供的有关资料来区分光缆的端别，如仍不能区分，则按光缆外护套上标明光缆长度的数码来区分，如规定小数字端为A端，大数字端为B端。73、在施工设计中有明确规定的应

22、按设计中的规定为区别光缆端别。4芯、8芯、6芯、12芯、24芯、48芯束管颜色分：蓝、橙、绿、棕、灰、白、也有厂家分为 ：红、绿、白纤芯：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝68、光缆接续步骤：1）准备工作（技术、器具、光缆）2）接续位置的确定3）光缆护套开剥处理4）加强芯、金属护层接续5）光纤接续6）连接损耗的监测和评价7）光纤余留长度的收容8）接头护套的封装9）光缆接头的安装固定69、光缆接续工艺：光缆护层的开剥过程和要求1）、光缆余留长度不小于4米，接头护套内最终余长不小于60厘米的要求，根据实际余长及不同结构的光缆接头护套所需长度，确定护层的开剥长度，并用PVC胶带作出标

23、记。2）、用棉纱擦净护层表面，使用专用工具先切剥摔胶带标记至光缆接头间的光缆外护层和波纹套管。3）、从端头处起量出60厘米（当光缆实际余长绞长时，次长度可加长1米）剥除内护层，内护层的切剥也要使用切口深度可以控制的专用工具，防止伤及内部的铜线和光纤。4）内护层剥除后，光纤的套管，涂层暂不处理，这样对光纤多少有些保护作用。5）加强芯预留须根据接头盒型号及技术要求进行，多余部门及其他填充线都剪去，但千万不得剪断光纤6）用棉纱或专用清洁纸去除油膏，难以擦掉时可使用煤油或专用清洗剂进行擦试。7）固定光缆和光缆中的加强芯。8）理顺光纤走向，在光纤一端穿好热缩管，除去光纤上的涂覆层，做好光纤端面，放入熔接

24、机准备熔接。9）根据所准备好的熔接机型号要求，参照熔接机操作说明进行熔接。10）通过现场监测，判定接续质量后对热缩管进行加热及固定。70光缆接续工艺 光缆接头盒操作工艺a)接接头盒打开取出内结构支架，分别取下夹箍及铜丝坚固穿孔螺丝待用；b)在距光缆端头1200mm处用扦缆刀将光缆外护套剥离；c)加强钢丝距外护套切断处留1.45mm长，其余部分剪去。加强钢丝如带PER护套，则剥去加强钢丝端头30mm处的外护套。d)在距外护套切断处360mm将束管剥离，露出裸光纤，并用酒精棉花将光纤表面的油膏擦净。e)将已开剥好的光缆距外护套切断处20mm塑料自粘带缠绕至直径21mm（若安装换地装置亦同），以保证

25、内结构夹箍能牢固地夹住光缆。f)分别将两端光缆固定于支架两端夹箍上后，再分别把两端加强钢丝穿入坚固螺栓孔内，拧紧固定螺母，然后把光纤束管嵌入支架底部托架内，沿盘留板壳半周至盘留板另一端，将春嵌入盘留板的入口处用尼龙扎带扎住束管。g)进行光纤熔接，将熔接好的光纤盘于光纤盘板内，并把光纤加强管依次定好。 h)待光纤全部熔接结束后，将光缆自夹箍外45mm处用酒精棉擦净，缠绕橡胶密封带至直径。71、光缆接续工艺 光缆接头盒修复工艺a)接头盒进水的修理，打开接头盒后，观察分析进水原因，移开接头盒外壳，倒出积水，作清洁处理，用热吹风机吹干接头盒及盘纤板，进行密封，如施工时未装密封圈，或密封圈移位或损坏，接

26、头盒破裂等，均需进行修复处理，再装配接头盒，修理过程中应与机房联络。b)打开接头盒后，移开接头拿外壳，根据机房的提示仔细寻找断纤的部位和断纤原因，查找可从光纤熔接头的热缩加固管处开始（热缩加固管两头出现断纤的几率较高），查出断头后，应小心将断纤从光纤预留上抽出，重新制作端面后，用熔接机焊接，并用热缩管加固，断纤接续后，应与机房成端处的OTDR操作人员联络，证实断纤故障已消除，再将断纤盘入预留板，固定后，重新封装接头盒。72、光纤中断障碍1）人为因素造成的障碍2）气象因素造成的故障3）地形地貌变化造成的故障4）虫鼠造成的故障5）振动与静态疲劳造成的接头断纤a) 光纤衰减增大障碍b)光纤制造质量引

27、起的损耗增大C)弯曲或微弯引起的损耗d)雷击造成的损耗增大e)光缆进潮引起的损耗增大73、光纤衰减增大障碍a)光纤制造质量引起的损耗增大b)弯曲或微弯引起的损耗c)雷击造成的损耗增大d)光缆进潮引起的损耗增大光缆基本知识1 光缆的种类2 光缆的结构3 纤芯的识别4 接续注意事项5 怎样接续光纤的作用：光纤的主要作用是传导光，将传输的光信号从一地如实地传到另一地，实现光信号的长距离异地传输。一 光缆的分类1.按光纤类别分：可分为单模光纤光缆 多模光纤光缆2.按缆芯结构分：可分为中心束管式、层绞式、骨架式三大类（1）层绞式光缆将松套光纤绕在中心加强件周围绞合而成缆芯并外挤护套构成的光缆被称为层绞式

28、光缆，图1-1-3。这种结构光缆的优点是采用松套光纤可以增加光纤的抗拉，抗压强度，并可改善光缆的温度特性。且光缆制造设备简单，工艺成熟，应用最为广泛。（2）骨架式光缆将紧套光纤或一次被覆（着色）光纤或光纤带置入中心加强件周围的螺旋形塑料V型骨架凹槽内且外挤护套而成的光缆称为骨架式光缆，图1-3。这种结构的光缆具有非常好的抗侧压性能，特别利于对光纤的保护，当光缆受外力作用时，光纤在骨架凹槽内可径向移动，减轻外力对光纤的作用，同时，槽内充有光纤防水油膏，具有很好的吸水和缓冲作用。（3）中心管式光缆将一次被覆光纤或光纤束，或光纤带放入中心大套管中，加强件分布在套管周围，套管内充有光纤防水油膏且外挤制

29、护套，这种结构的光缆称为中心管式光缆，图1-1-3。在这种结构中，加强件同时起到护套的作用，最大的特点是可以减轻光缆的重量。3.按敷设方式：可分为架空光缆、管道光缆、直埋光缆、和水底光缆4.按使用环境分：可分为室外光缆和室内光缆二光纤的基本结构1.光纤的基本结构主要根据一次涂层与二次涂层的相对位置划分。通常有三种：紧套结构、松套结构、带状结构。紧套光纤：紧套光纤基本结构为二次涂层与一次涂层紧密相贴，两层间无空隙，一次涂覆光纤在二次涂层内不能自由移动，二层挤在一起且各层同心。紧套光纤具有体积小和较好的机械强度特点，但外界环境变化时，易受影响，即温度特性差。这种结构的光纤使用场合较少。常用涂覆材料

30、有硅酮树脂，紫外固化炳烯酸酯UV等；松套光纤（光纤松套缓冲管）：松套光纤基本结构为二次涂层与一次涂层间有一定的空隙，一次涂覆光纤在充有光纤防水油膏的二次涂层内可自由移动。二次涂层为一松套塑料管，常用涂覆材料：PBT聚对苯二甲酸丁二醇酯，聚乙烯等。光纤松套管内含有212根一次涂覆光纤，松套缓冲管隔离外部应力及温度变化对光纤的作用，松套管内填充的光纤防水油膏对光纤起机构保护和阻水两方面的作用，松套光纤具有更好的机械特性和温度特性，但直径较粗，其所占空间相对较大，光纤光缆原料使用量增加。带状光纤（光纤带）：将若干根一次涂覆光纤（424）有规则的平行排列并用聚乙烯或聚酯等高分子树脂涂覆成二次涂层，粘接

31、成带状后叠带而成的光纤，这种光纤称之为带状光纤。光缆1.定义: 光缆是由若干根这样的光纤经一定方式绞合、成缆并外挤保护层构成的实用导光线缆制品。2.作用:光缆内的加强件及外保护层等附属材料的作用主要是保护光纤并提供承缆、敷设、储存、运输和使用要求的机械强度、防止潮气及水的侵入及环境、化学的侵蚀和生物体啃咬等。GY通信用室（野）外光缆T油膏填充式结构A铝-聚乙烯粘结护套注：第四部分与第五部分之间：2绕包双钢带4聚乙烯套加覆尼龙套其代号用两组数字表示，第一组表示铠装层，可以是一位或两位数字；第二组表示涂覆层，是一位数字（宁西线光缆型号GYTA53-12B1）A 多模光纤、B 单模光纤光缆型号为GY

32、TA03-12A1解释其含义表示为松套层结构，金属加强件，油膏填充，铝-聚乙稀粘接护层，皱纹钢带铠装，聚乙烯外护套，室外用通信光缆，内装12根渐变型多模光纤。5皱纹钢带3聚乙烯套B1.1（B1）非色散位移型光纤G6522.光缆的基本组成光缆主要由二部分构成：缆芯和护套。缆芯：由涂覆光纤和加强件构成，有时加强件分布在护套中，这时缆芯只有涂覆光纤。涂覆光纤又称芯线，主要有紧套光纤，松套光纤，带状光纤三种。它们是光缆的核心部分，决定着光缆的传输特性。加强件的作用是承受光缆所受的张力载荷，一般采用杨氏模量大的镀锌或镀磷钢絲或芳纶纤维，或经处理的复合玻璃纤维棒等材料。护套：护套的作用是保护缆芯、防止机械

33、损伤和有害物质的侵蚀，对抗侧压能力、防潮密封、耐腐蚀等性能有严格要求。其结构一般为：内护套铠装层外护层三层。内护套：位于铠装层与缆芯之间的同心层，起机构保护与铠装衬垫作用。常用的内护套有PE、PVC护套；铠装层：在内护套与外护层之间的同心层，主要起抗压或抗张的机构保护作用。铠装层通常由钢絲或钢带构成。钢带铠装层的主要作用是抗压，适用于地下埋设的场合。钢絲铠装层的主要作用是抗拉，主要用于水下或垂直敷设的场合。在海底光缆中，为防止渔具及鱼类对光缆的损伤，也有采用钢带和钢丝联合构成铠装层的情况。常用钢带和钢丝的材料都是由低碳钢冷轧制成。为防止腐蚀，要求铠装钢带必须有防蚀措施，如预涂防蚀漆或镀锌或镀磷

34、等，而铠装钢丝则使用镀锌或镀磷钢丝、涂塑钢丝、挤塑钢丝等。外护层：在铠装层外面的同心层，主要对铠装层起防蚀保护作用。常用的外护层有PE、PVC和硅橡胶护套。护套的类型有四种：金属护套，橡塑护套，综合护套（组合护套）及特种护套。三光缆AB端的识别光缆A、B端识别方法：面对光缆截面，由领示光纤以红绿顺时针为A端，逆时针为B端。这种识别方法适用于层绞式光缆和骨架式光缆：其中层绞式光缆可按松套管的颜色来确定领示色。如按上述方式不能区分端别，可按厂家提供的有关资料来区分光缆的端别，如仍不能区分，则按光缆外护套上标明光缆长度的数码来区分，如规定小数字端为A端，大数字端为B端。73、在施工设计中有明确规定的

35、应按设计中的规定为区别光缆端别。4芯、8芯、6芯、12芯、24芯、48芯束管颜色分：蓝、橙、绿、棕、灰、白也有厂家分为：红、绿、白纤芯：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝四光缆接续的注意事项光缆接续的注意事项：端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节。合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。1.1 光纤涂面层的剥除掌握平、稳、快三字剥纤法。"平"，即持纤要平。左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为它，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。"稳"，即剥纤钳要握得稳。&qu

36、ot;快"，即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。1.2 裸纤的清洁裸纤的清洁应按下面的两步操作。1）观察光纤剥除部分的涂覆层是否全部剥除，若有残留应重剥。如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，边浸渍，边逐步擦除。2）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成"V"形，夹住已剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用23次后要及时更换，每次要使用棉花的不同部位和层面，这样既可提高棉花利用率，又防止了探纤的两次污染

37、。1.3 裸纤的切割切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，严格、科学的操作规范是保证。 1）切刀的选择切刀有手动（如日本CT07切刀）和电动（如爱立信FSU925切刀）两种。前者操作简单，性能可靠，随操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之，初学者或在野外较寒冷条件下作业时，直用电动切刀。2）操作规范操作人员应经过专门训练掌握动作要领和操作规范。首先要清洁切刀和调整切刀位置

38、，切刀的摆放要平稳，切割时，动作要自然、平稳，勿重、勿急，避免断纤、斜角、毛刺、裂痕等不良端面的产生。另外，学?quot;弹钢琴"，合理分配和使用自己的右手手指，使之与切刀的具体部件相对应、协调，提高切割速度和质量。3）谨防端面污染热缩套管应在剥覆前穿入，严禁在端面制备后穿入。裸纤的清洁、切割和熔接的时间应紧密衔接，不可间隔过长，特别是已制备的端面切勿放在空气中。移动时要轻拿轻放，防止与其它物件擦碰。在接续中，应根据环境，对切刀"V"形槽、压板、刀刃进行清洁，谨防端面污染。2光纤熔接光纤熔接是接续工作的中心环节，因此高性能熔接机和熔接过程中科学操作十分必要。2.1

39、 熔接机的选择应根据光缆工程要求配备蓄电池容量和精密度合适的熔接设备。依笔者经验，日本FSM30S电弧熔接机性能优良、运行稳定、熔接质量高，且配有防尘防风罩、大容量蓄电池，适宜于各种大中型光缆工程。而西门子X76熔接机体积较小、操作简单、备有简易切刀，蓄电池和主机会二为一，携带方便，精度比前者稍差，电池容量较小，适宜于中小型光缆工程。2.2熔接程序熔接前根据光纤的材料和类型，设置好最佳预熔主熔电流和时间及光纤送入量等关键参数。熔接过程中还应及时清洁熔接?quot;V"形槽、电极、物镜、熔接室等，随时观察熔接中有无气泡、过细、过粗、虚熔、分离等不良现象，注意OTDR跟踪监测结果，及时分析产生上述
