1、同轴射频接插件简介射频信号的传输通常是采用同轴线（同轴电缆）完成的，射频部件与同轴线之间通过同轴插头座连接。必须使用同型号的插头、插座进行连接或通过相应转接器相互连接。同轴线的任何一个截面都可用下图表示。     图中红色部分为金属，如铜丝，称为内导体，内导体外面为介质，如空气、聚四复乙稀、聚乙稀等，再往外蓝色部分是导体，如铜丝网等，最外一层黑色部分为保护层，如橡胶、塑料等。接插件的型号用“种类规格”描述，种类很多，如TNC,BNC,N,MCX等，决定机械连接的方式，只描述插头座的一端。规格中主要字母及其含义为：K-孔，座；J-针，头；F-法兰；W-弯9

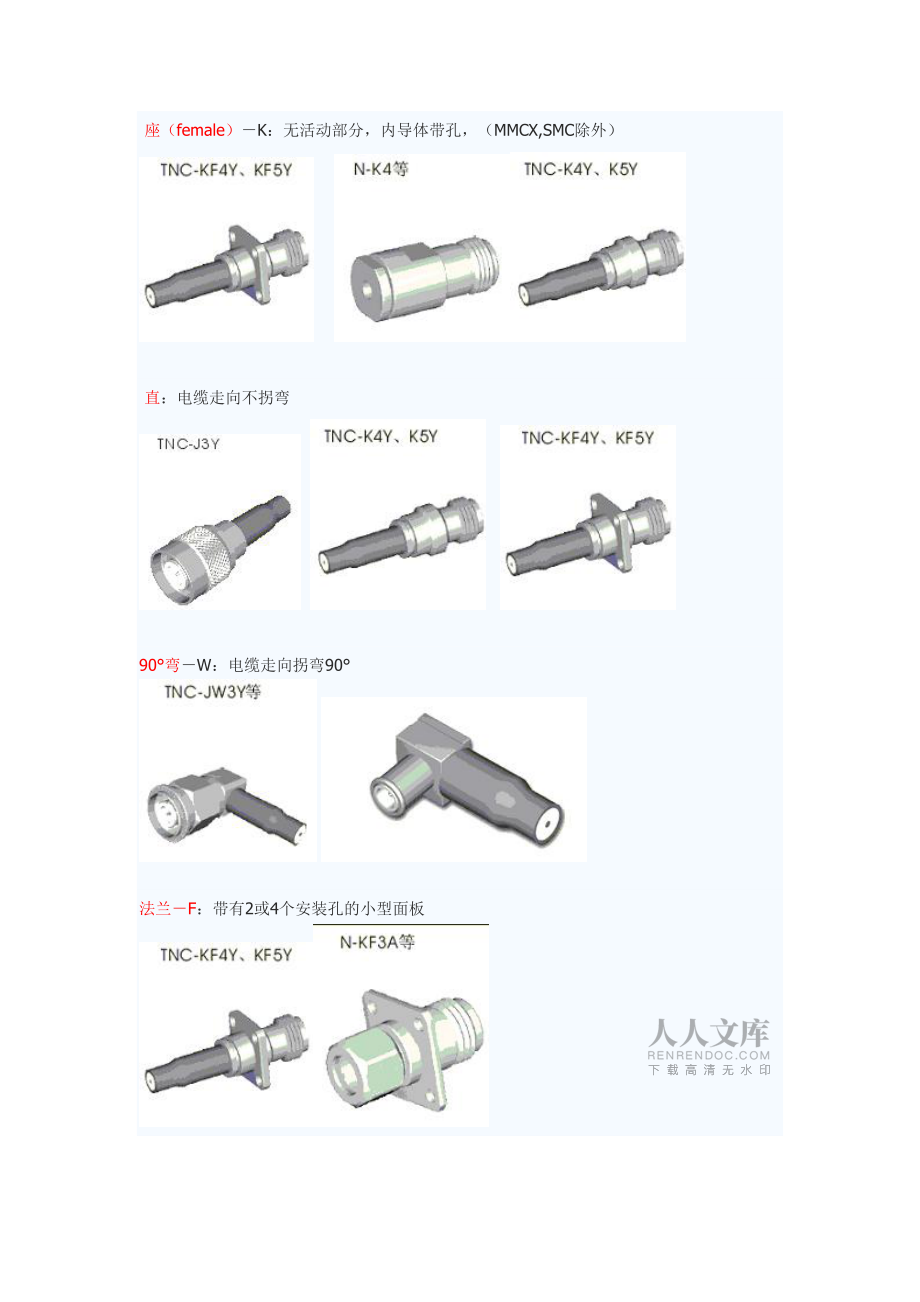

2、0°；M-密封；Y-表示电缆装配采用压接方式；50阻抗50欧姆，75阻抗75欧姆，其它数字表示所配电缆的大小。下面列出部分示意图。 头（male）J：有活动部分（小型直插型号除外），内导体为针（MMCX, SMC除外）   座（female）K：无活动部分，内导体带孔，（MMCX,SMC除外）     直：电缆走向不拐弯     90°弯W：电缆走向拐弯90° 法兰F：带有2或4个安装孔的小型面板    公

3、制：大部分型号都有对应的公制型号，列于括号中，公制、英制不能混用。公制型号逐步被淘汰。 英制：英美国家定型的所有型号。注意区别于N型：N型插头、座属于英制的N型接插件。常用接插件：1  N型插头座（L16）应用较广N型特点：体积较大，具有很高强度和耐久性；螺纹连接；高额定功率和良好的射频性能，一般使用频率可以到11GHz。  2  BNC插头座（Q9）应用较广BNC特点：体积中等；推入旋转锁紧连接机构；使用频率最高可以到4GHz。   3  TNC插头座（L12）应用较广TNC的特点：体积中等；螺纹连接，很好的RF

4、性能；长的使用寿命及高强度；使用于大功率；适用频率一般可以到11GHz。  4  SMA插头座应用较广   SMA的特点：小型同轴接头；螺纹连接，应用频率在DC-12GHz。  5 SMB插头座   SMB的特点：超小型同轴接头；推入锁紧连接机构，应用频率在DC-4GHz左右。  6 SMC插头座   SMC的特点：超小型同轴接头；螺纹连接机构，应用频率在DC-10GHz左右。  7  MCXMCX的特点：超小型同轴接头，外型尺寸小（比SMB小30左右）；推入锁紧式连接机构。应用频率在DC-6GHz左右。  8 MMCXMMCX
