白龙山滑坡监测报告

1、.目录一前言31.1 任务由来31.2 滑坡概况及危害程度41.3 目的与任务5监测目的5监测任务5执行的技术规与依据5二 . 变形斜坡体监测容、监测方法和工作量布设62.1 监测容62.2 监测方法62.3 监测周期62.4 监测频率62.5 监测的等级62.6 布设监测工作量7三 基准网、监测网的实施83.1 选点：83.2 标石埋设：83.3 监测基准网施测9四 高程测量11五 变形观测点施测125.1 观测点平面位移量测125.2 观测点沉降位移测量12六 监测数据的整理及分析136.1 监测数据的整理136.2 监测数据的分析及上报13Word文档.6.3 险情预警标准13七 变形观

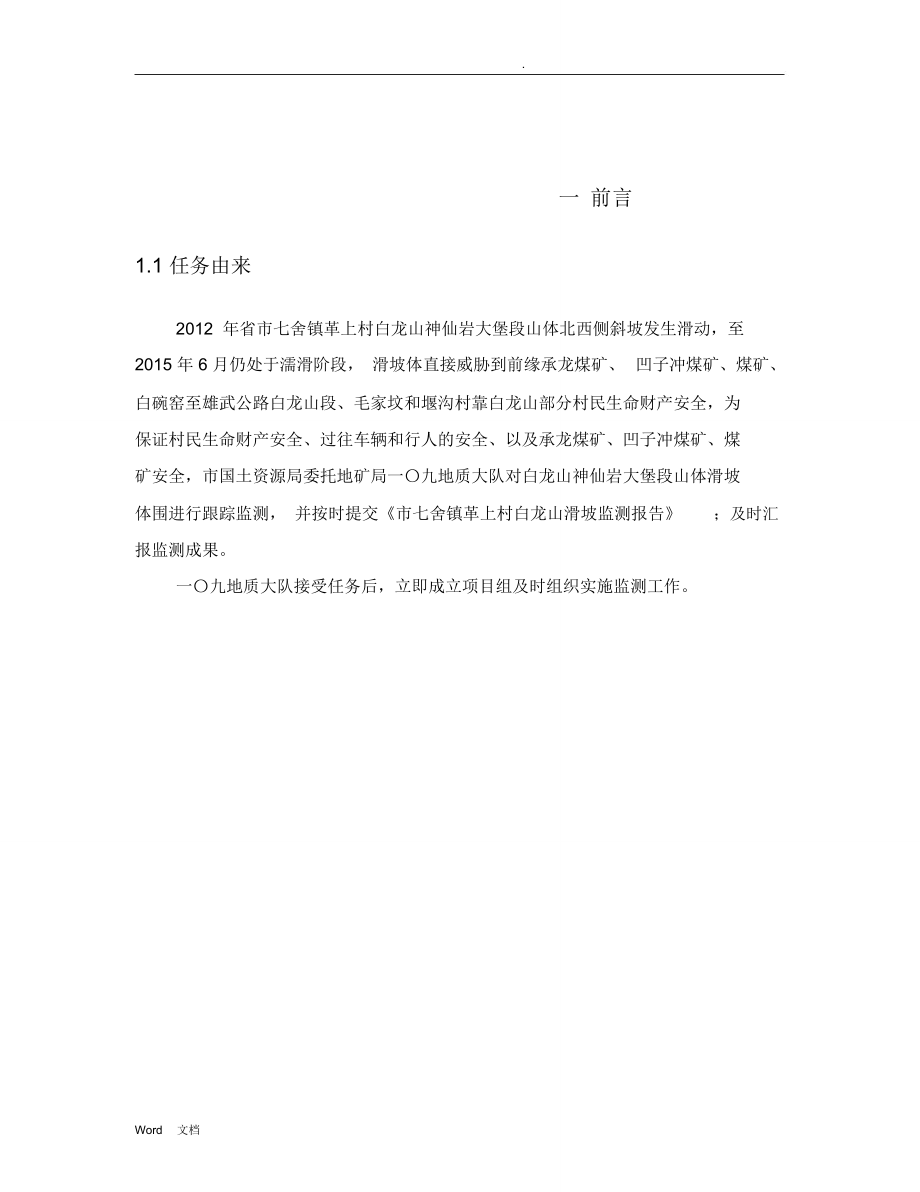

2、测点施测147.1 观测点平面位移量测147.2 观测点沉降位移测量14八 监测数据的整理及分析158.1 监测数据的整理158.2 监测数据的分析及上报158.3 险情预警标准15九 . 提交成果资料16Word文档.一前言1.1 任务由来2012 年省市七舍镇革上村白龙山神仙岩大堡段山体北西侧斜坡发生滑动，至2015 年 6 月仍处于濡滑阶段， 滑坡体直接威胁到前缘承龙煤矿、凹子冲煤矿、煤矿、白碗窑至雄武公路白龙山段、毛家坟和堰沟村靠白龙山部分村民生命财产安全，为保证村民生命财产安全、过往车辆和行人的安全、以及承龙煤矿、凹子冲煤矿、煤矿安全，市国土资源局委托地矿局一九地质大队对白龙山神仙岩

3、大堡段山体滑坡体围进行跟踪监测， 并按时提交市七舍镇革上村白龙山滑坡监测报告；及时汇报监测成果。一九地质大队接受任务后，立即成立项目组及时组织实施监测工作。Word文档.图 1：市七舍镇革上村白龙山滑坡交通位置图1.2 滑坡概况及危害程度监测区位于白龙山断层东侧， 地形地貌复杂， 地形起伏变化大， 岩土组成种类多，水文地质条件中等复杂，人类工程活动强烈，按滑坡防治工程勘查规6.4 条规定，监测区地质复杂程度分级为复杂。白龙山断层由白龙山脚通过，与白龙山延展方向基本平行。滑坡体围无断层或其它构造经过。监测区斜坡为切向坡，上覆粘土厚0.53.5m ，强风化层厚 5.514.0m ，下伏基岩为三叠系

4、下统飞仙关组（T1 fb）粉砂质泥岩；二叠系上统龙潭组（P3 l）、煤层。滑坡体坡面较陡，滑动面埋藏较深，滑坡形式为濡滑状态。根据对村民调查，该滑坡于 4 年前发生局部滑动，灾害发生至2015 年 5 月滑坡处于持续蠕滑状态，至 2015 年 5 月止，滑坡体后缘发育裂缝长约2.0Km ,宽 0.3 1.2m 不等，沉降 0.5Word文档.3.0m 不等。滑坡体后缘裂缝发育于白龙山神仙岩大堡最高点位置一线，滑坡体前缘无明显剪出口，通过野外地质调查，滑坡前缘为地形变缓处。滑坡体位于市七舍镇革上村白龙山神仙岩大堡段山体北西侧斜坡，威胁到前缘承龙煤矿、凹子冲煤矿、煤矿、白碗窑至雄武公路白龙山段、毛

5、家坟和堰沟村靠白龙山部分村民生命财产安全，为保证村民生命财产安全、过往车辆和行人的安全、以及承龙煤矿、凹子冲煤矿、煤矿安全。1.3 目的与任务监测目的用现有仪器和设备在白龙山野外滑坡现场及其周边地区进行连续或定期重复的测量工作，准确测定监测网和形变监测点的平面坐标、高程或空间三维相对位移值，经合理的数据处理提供监测网和形变监测点水平位移、垂直位移、裂缝及滑带相对位移等动态数据，为掌握滑坡变形规律、及时作出险情预报，达到灾害预防目的；监测任务1) 对斜坡体进行地表（包括构筑物顶部）的位移与沉降监。2) 通过监测数据获得滑坡局部和整体变形及变形趋势，检验滑坡稳定状况。3) 与气候、地下水位变化相联

6、系，分析滑坡、危岩变形与之的相关性规律。4) 在治理工程期间监测斜坡体的地形地物实际变形及变形趋势，超前预报， 确保施工安全。5) 提供及必要时的预警报告。执行的技术规与依据a) 工程测量规 (GB 50026-2007) 。b) 建筑变形测量规程 (JGJ/T 8-97)。c) 国家一、二等水准测量规 （ GB/T 12897-2006 ）。d) 精密工程测量规（ GB/T 15314-94 ）。Word文档.e)国家三角测量和精密导线测量规二 .变形斜坡体监测容、监测方法和工作量布设2.1 监测容根据设计要求，此次滑坡动态监测包括地表变形监测，沉降监测。2.2 监测方法a) 各观测点的水平

7、位移采用测线支距法及光电极坐标法；b) 垂直位移采用电磁波测距三角高程测量；2.3 监测周期根据市国土资源局委托，本监测工作从2015 年 5 月开始至 2016 年 5 月结束 ,共计 6 个月时间。 2016 年 5 月结束以后国土资源局将另行委托。2.4 监测频率水平位移变形观测、 垂直位移变形观测： 每月观测一次， 遇特殊情况应增加观测次数，（如大雨后、 绵雨期、自然条件急剧变化情况下） 或平常发现山体有异常变化亦应增加观测次数。2.5 监测的等级按规程变形测量等级划分的三级精度执行（即：沉降观测时观测点测站高差中误差 1.5mm 。平面位移观测时观测点坐标中误差10mm ）。用于监测

8、变形观测点所需的基准点按二级精度执行（即：沉降观测时观测点测站高差中误差 0.5mm。平面位移观测时观测点坐标中误差3mm ）。Word文档.2.6 布设监测工作量共布设平面、沉降位移观测点5 个，基准点 2 个。（详见监测布置平面图）Word文档.三 基准网、监测网的实施3.1 选点：点位选在稳固、能较长期保存不受干扰不易被自然条件所损坏之处。根据图上设计的点位附近 （在满足上述条件情况， 同时选在设计位置）。在选点时应考虑二级导线的组成，由于基准点、工作基点有的边长悬殊过大，因此在实施选点时应选一些临时性导线点来组成。 （点号参照基准点编排） 。3.2 标石埋设：各平面、高程基准点、工作基

9、点、变形观测点的埋设方法及标石、标志规格须按附图要求作业，埋设稳固。Word文档.1)对于工作基点、原生岩石上的标志埋设已按各项要求做好。注：各类型标石的标志顶面中心均采用监测专用强制对中板。2) 对于位移点及沉降点、房顶或滑坡体上的标志埋设已按各项要求做好。3.3 监测基准网施测1）导线观测计算观测使用II 级全站仪（测角精度2，测距精度2mm+2ppm.D ），测前对仪器经专业场地检验， （有关数据资料齐全），符合要求后提交使用。观测待所有埋设的水泥桩稳固后才进行作业。平面观测按“规程”中二级导线精度要求进行施测。成二级导线网或单一的二级导线（附合或闭合），进行观测。a) 水平角观测：观测

10、方向三个以不归零。 （方向观测法四测回）方向少于三个时应按左、右角各观测两测回。左、右角闭合差不应大于 4,导线方位角闭合差不大于 4 n（ n 为测站数），观测技术要求按“规程”表相应级别执行。b) 距离测量：每一测站应测量一次气象元素， 气温读取 0.2°C，气压读 0.5mm/Hg ，将改正值置入仪器自动更正。距离施测四测回（一测回是指照准目标读取四次的过程）垂直角施测四测回距离、垂直角均应往返施测。其测距技术要求按“规程”表中相应等级执行。垂直角测回较差及指标差较差均不大于 15。c) 计算：经检验各项观测值限差均符合要求后（测距应经加、乘常数改正后，用经两差改正后的垂直角进

11、行倾斜改正后的距离参与计算） ，对导线进行严密的平差对于桩顶上的计算点、工作点用三角高程法求得成果。高程测量高程以几何水准测量法进行使用DS1、DS05 或 N3 等同精度水准仪配铟瓦合金水准标尺，按“规程”中二级精度施测。各项操作要求及使用的水准仪、水准标尺应按“规程”表逐条进行检验。实际作业中Word文档.应符合“规程”要求。具体路线可按：a) 以 II01 起经 A2、 A3-1 、A3、A1 闭合 II01。b) 以 II07 点起经 A3、A2-1 闭合II07（第二条路线尽量将A2 纳入路线为好）。观测资料经检查，各项限差符合要求后进行严密平差计算。（计算前应对高差作尺长改正和正高

12、改正）基准网、监测网的实施a) 选点：点位选在稳固、能较长期保存不受干扰不易被自然条件所损坏之处。根据图上设计的点位附近（在满足上述条件情况， 最好选在设计位置）。在选点时应考虑二级导线的组成，由于基准点、工作基点有的边长悬殊过大，因此在实施选点时应选一些临时性导线点来组成。（点号可参照基准点编排） 。b) 标石埋设：各平面、高程基准点、工作基点、变形观测点的埋设方法及标石、标志规格须按附图要求作业，埋设要稳固。1) 对于工作基点、房顶或原生岩石上的标志埋设需按各项要求做好。注：各类型标石的标志顶面中心均采用监测专用强制对中板。2) 对于位移点及沉降点、房顶或滑坡体上的标志埋设需按各项要求做好

13、。5.2 监测基准网施测导线观测计算观测使用II 级全站仪（测角精度2，测距精度2mm+2ppm.D ），测前对仪器必须经专业场地检验， （要求有关数据资料齐全） ，符合要求方可提交使用。观测需待所有埋设的水泥桩稳固后才能进行作业。否则将直接影响以后的变形点观测质量。Word文档.平面观测按“规程”中二级导线精度要求进行施测。成二级导线网或单一的二级导线（附合或闭合），进行观测。a) 水平角观测：观测方向三个以不归零。（方向观测法四测回） 方向少于三个时应按左、 右角各观测两测回。左、右角闭合差不应大于 4,导线方位角闭合差不大于 4n（n 为测站数），观测技术要求按“规程”表相应级别执行。b

14、) 距离测量：每一测站应测量一次气象元素，气温读取 0.2°C，气压读 0.5mm/Hg ，将改正值置入仪器自动更正。距离施测四测回（一测回是指照准目标读取四次的过程）垂直角施测四测回距离、垂直角均应往返施测。其测距技术要求按“规程”表中相应等级执行。垂直角测回较差及指标差较差均不大于15。c) 计算：经检验各项观测值限差均符合要求后（测距应经加、乘常数改正后，用经两差改正后的垂直角进行倾斜改正后的距离参与计算） ，对导线进行严密的平差对于房顶上的计算点、工作点用三角高程法求得成果。四 高程测量高程以几何水准测量法进行使用全站仪，按“规程”中二级精度施测。各项操作要求按“规程”表逐条

15、进行检验。实际作业中应符合“规程”要求。具体路线可按：a) 以 II01 起经 A2、 A3-1 、A3、A1 闭合 II01。b) 以 II07 点起经 A3、A2-1 闭合II07（第二条路线尽量将 A2 纳入路线为好）。Word文档.观测资料经检查， 各项限差符合要求后进行严密平差计算。 （计算前应对高差作尺长改正和正高改正） 平面及高程成果资料需要经专职人员检查验收后， 方可提交使用。五 变形观测点施测5.1 观测点平面位移量测使用经鉴定后的全站仪（精度与导线仪器同），以测线支距法和极坐标法进行作业。在基准点上或工作基点上设置仪器对各变形观测点进行观测。距离、垂直角均单程施测四测回。测

16、距要求：一测回读数较差3mm 、单程测回较差 4mm ，垂直角互差及指标差之差不大于15。每测站测定一次气象元素（要求与导线施测同）测距应经加、乘常数改正后，用经两差改正后的垂直角进行倾斜改正后的距离参与计算）。5.2 观测点沉降位移测量1）以水准基准点与观测点组成附合或闭合三级水准路线进行观测，（各项限差要求按“规程”中的三级标准）。仪器如果是施测二级水准路线的仪器，一切作业要求与施测二级水准相同。只是精度及操作按三级执行。作业过程中应定时对高程基准点的稳定性进行检测。（检测限差 4.5n,n 为测站数）观测成果经检查各项限差符合要求后（高差应加入尺长、正高改正后）进行计算。以上基准点、观测

17、点及各项计算数据取值0.1m，最后成果取 1mm 。2） 位移监测点的建立及实施按设计布设5 个位移监测点，首先须进行基坑施工，其施工过程中，必须保证以下技术要求：a 开口口径不小于 150mm ，揭穿滑坡坡残积物。b 基坑开挖完成后，对基坑底部进行夯实，放入预制金属监测桩，桩外与基坑壁用砂浆充填。Word文档.六 监测数据的整理及分析6.1 监测数据的整理每次监测结束后，应及时对观测点进行计算。在对观测数据整理时，以各观测点的零周期观测值为初始值，以后的每次观测值对初始值及上次观测值之差，求得观测点从开始监测至此次监测期间总的变形量和观测点每次的变形量。6.2 监测数据的分析及上报根据整理后

18、的观测数据， 以观测点相邻两次观测值之差与最大误差（取中误差的两倍）进行比较，如观测值之差小于最大误差则可认为观测点在这一周期没有变动或变动不显著。（注：即使每相邻周期观测值之差很小，当利用回归方程发现有异常观测值和呈现一定趋势时，也应视观测点有变形。）在整个监测过程中， 要定期向市国土资源局提交工作报告，报告中要以文字和数据通报监测情况，也可建议下期的工作安排。监测系统的监测基准点及监测网零周期结束后待成果资料整理齐全上交市国土资源局审核时提一份书面报告。如遇特殊情况，随时报告。6.3 险情预警标准在每次监测结束对观测点进行数据整理计算中，当监测期间总的变形量和阶段突变量发展到一定数值时，应

19、及时向国土局通报。其累计总变形量和阶段突变量的标准可初定如下：在监测过程中，当发现滑坡上所观测的监测点均发生位移，同时有 1/3 的监测点位移总量超过500mm 时，将向建设方提出监测预警预报；而当在一段时间中（可定于5 天围），滑坡的变形突然加剧，滑坡上所观测的监测点均发生位移，同时有1/3 平面及高程成果资料需要经专职人员检查验收后，方可提交使用。Word文档.七 变形观测点施测7.1 观测点平面位移量测使用经鉴定后的全站仪（精度与导线仪器同），以测线支距法和极坐标法进行作业。在基准点上或工作基点上设置仪器对各变形观测点进行观测。距离、垂直角均单程施测四测回。测距要求：一测回读数较差 3m

20、m 、单程测回较差 4mm ，垂直角互差及指标差之差不大于15。每测站测定一次气象元素（要求与导线施测同）测距应经加、乘常数改正后，用经两差改正后的垂直角进行倾斜改正后的距离参与计算）。7.2 观测点沉降位移测量以水准基准点与观测点组成附合或闭合三级水准路线进行观测，（各项限差要求按“规程”中的三级标准。）仪器如果是施测二级水准路线的仪器，一切作业要求与施测二级水准相同。只是精度及操作按三级执行。作业过程中应定时对高程基准点的稳定性进行检测。（检测限差 4.5n,n 为测站数）观测成果经检查各项限差符合要求后（高差应加入尺长、正高改正后）进行计算。以上基准点、观测点及各项计算数据取值 0.1m

21、，最后成果取1mm。位移监测点的建立及实施按设计布设5 个位移监测点。首先须进行基坑施工，其施工过程中，必须保证以下技术要求：1）开口口径不小于 150mm ，揭穿滑坡坡残积物。2）基坑开挖完成后，对基坑底部进行夯实，放入预制混凝土监测桩，桩外与基坑壁用砂浆充填。Word文档.八 监测数据的整理及分析8.1 监测数据的整理每次监测结束后，应及时对观测点进行计算。在对观测数据整理时，以各观测点的零周期观测值为初始值，以后的每次观测值对初始值及上次观测值之差，求得观测点从开始监测至此次监测期间总的变形量和观测点每次的变形量。8.2 监测数据的分析及上报根据整理后的观测数据， 以观测点相邻两次观测值
