排风道安装方案

1、排风道安装方案目 录1 编制依据22 施工准备22.1 材料准备22.2 施工准备22.3 施工方法23 产品标志、运输及堆放要求74 安装质量标准75 安全及环保措施71、编制依据1.1、华贸城(五期)施工图纸、设计变更、工程洽商1.2、北京市安全生产条例1.3、朝阳区建设工程施工现场安全生产管理规定1.4、住宅排气道（一） 07J916-12、施工准备2.1、材料准备1、预制排风道。排风道内表面应光滑，外表面应平整无孔洞和裂缝，端面平整且无毛边，其尺寸偏差、验收检验均符合标准并有出厂合格证。厨房排风道尺寸、卫生间排风道尺寸应符合图纸设计要求。2、6、14钢筋、C20细石砼、42.5普通硅酸

2、盐水泥、砂、801建筑胶2.2、施工准备1、安装前将楼板预留洞模板拆除后检查其尺寸是否符合设计要求，并检查上下层楼板洞口是否垂直，如果不符合要求的要对洞口进行修整。2、安装前必须对排风道的标志、尺寸及外观进行检查，并校对型号及层号，检查合格后将排风道放在指定位置。2.3施工方法1、本工程考虑采用从底层开始，自下而上逐层运送的安装方法，按排风道上的代号顺序安装。2、为了保证排风道安装尺寸和垂直度能符合设计要求，应首先弹出楼板预留洞的中心线，以中心线为基准，进行修整。3、就位前对排风道应再度检查，排风道必须完整无损，若一旦发现缺陷，必须及时修整。4、排风道的竖向位置，楼层间二个排风道的接口处应位于

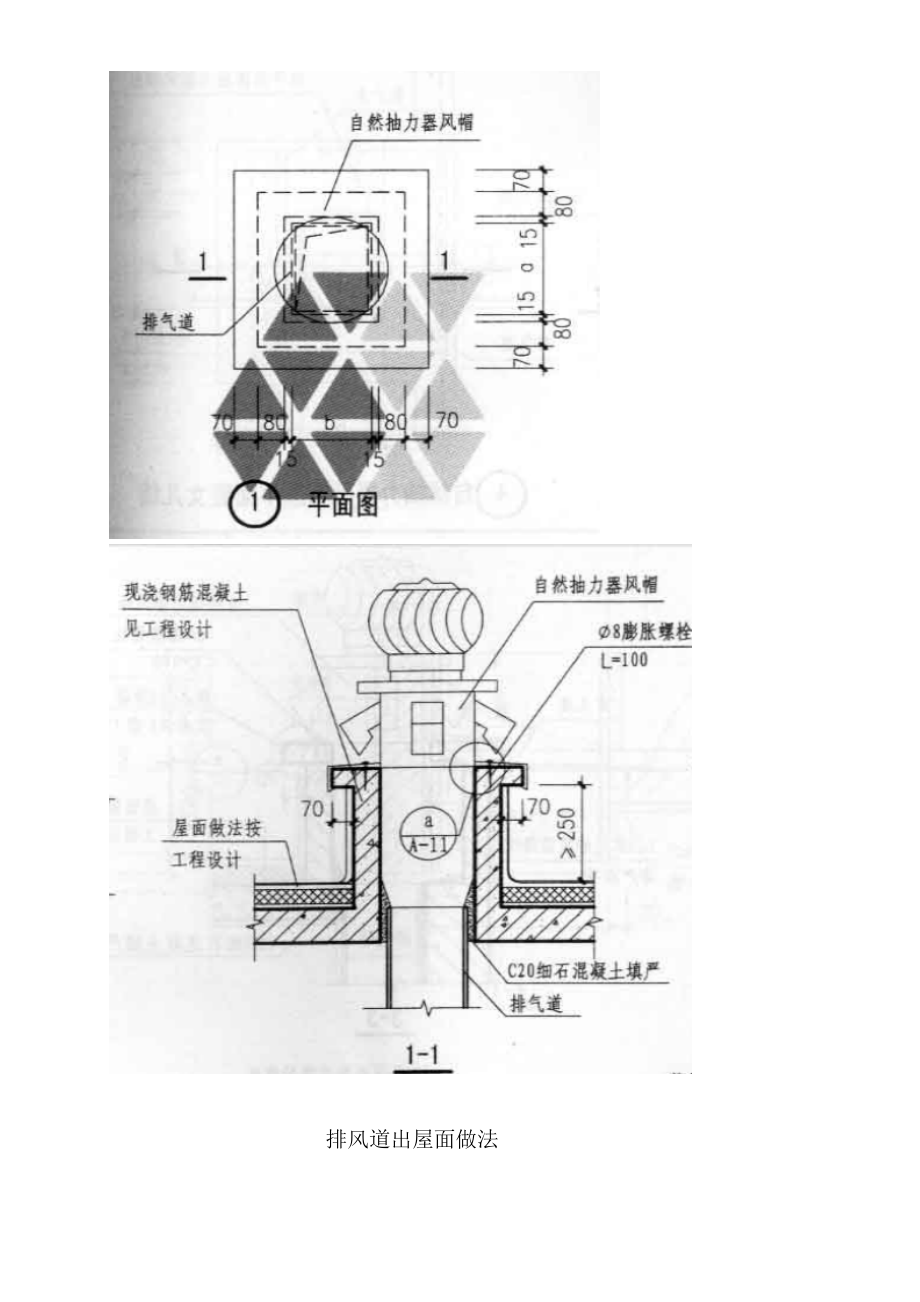

3、楼板厚度的中部，否则应采取措施。5、在安装底层长一节排气道之前，应首先按设计图纸放线定位，并以6mm厚C20细石混凝土找平层作为垫层。1、排风道安装应从底层开始，自下而上逐层安装，起始层安装时应用1：2水泥砂浆找平。2、上下排风道对接应用水泥砂浆加胶粘剂密封，配比为水泥：砂：801建筑胶=1：2：0.250.5，座浆应饱满，并检查接口是否严实及管体中心线是否对中。3、就位后排风道四周用木楔作临时固定，待浇灌细石砼时将木楔取出。4、排风道全部就位后，必须经过项目部验收通过后方可用C20细石砼将排风道与楼板预留洞之间的缝隙浇灌密实，再用防水油膏密封。5、本工程均为27层以上住宅，排风道每层做分层承
