1、重力式挡土墙计算书挡土墙设计初始条件：1） 浆砌片石重力式仰斜路堤墙，墙顶填土边坡1：1.5，墙身纵向分段长度为10m，路基宽度24.5m,路肩宽度3.25m；2） 取汽车荷载边缘距路肩边缘；3） 车辆荷载：计算荷载汽车20级、验算荷载挂车100。4） 粘性土地基与浆砌片石基底的摩擦系数，地基容许承载力；5） 其他参数具体见以下3.1中所述设计参数。设计参数 挡土墙参数图如图上图，挡土墙墙体高为H=10m，基础埋置深度D=2m,墙身纵向分段长度为L=10m；墙面与墙背平行，墙背仰斜，仰斜坡度1：0.25，墙底倾斜度tan=0.190,倾斜角=10.76°；墙顶的填土高度为a=2.0m

2、,填土边坡坡1：1.5，汽车荷载边缘距路肩边缘d=0.5m；墙后的填土为砂性土内摩擦角=35°，填土与墙背外摩擦角=/2=17.5°，填土容重=18KN/m；墙身采用5号水泥砂浆砌片石，墙身砌体容重=22KN/m,砌体容许压应力=600KPa,砌体容许剪应力=100KPa,砌体容许拉应力=60KPa；地基容许承载力=250KPa 。计算步骤：一、车辆荷载换算1、计算荷载1）求不计车辆荷载作用时的破裂棱体宽经查表可得q=10，h=0.556m经试算，按破裂面交于荷载中部进行计算：38.5°tan=-tan+ =-0.7954+=0.78652） 求纵向分布长度L一辆

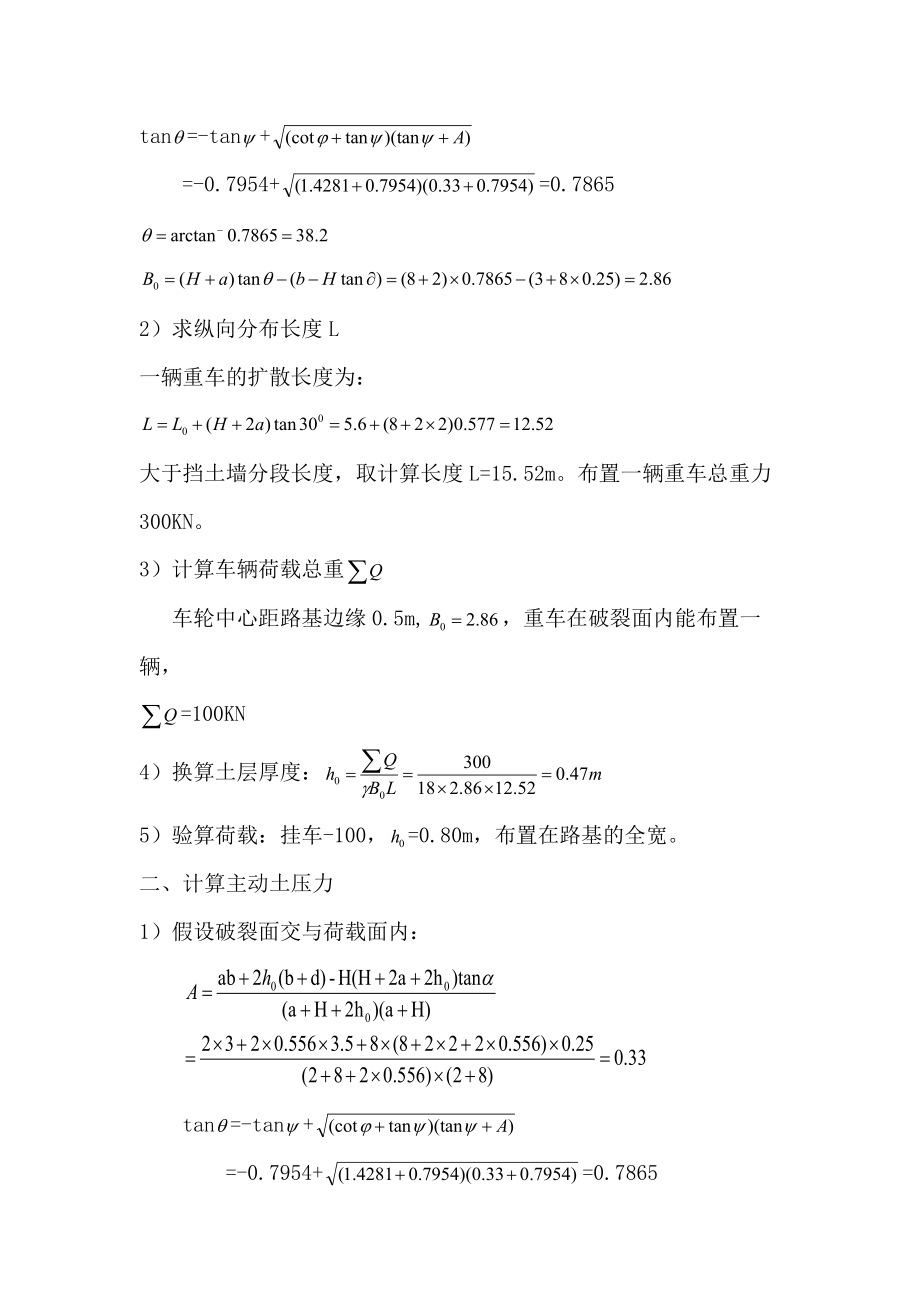

3、重车的扩散长度为：大于挡土墙分段长度，取计算长度L=15.52m。布置一辆重车总重力300KN。3） 计算车辆荷载总重 车轮中心距路基边缘0.5m,，重车在破裂面内能布置一辆，=100KN4） 换算土层厚度：5）验算荷载：挂车-100，=0.80m，布置在路基的全宽。二、计算主动土压力1）假设破裂面交与荷载面内： tan=-tan+ =-0.7954+=0.78652）验算破裂面是否交于荷载内：堤顶破裂面至墙踵 荷载内缘至墙踵 荷载外缘至墙踵 因，故破裂面交于荷载内，与原假定相符，所选用的计算公式正确。3）求主动土压力系数和= =4）计算主动土压力的合力作用点 =因墙底倾斜，需要把求得的、修正

4、为、：经验算，取挡土墙顶宽为，5）验算荷载，挂-100： 计算方法与采用公式与同计算荷载，在式中，d=0,计算结果如下： 比较设计荷载与验算荷载计算结果，验算荷载时的土压力比较大，而且主动土压力作用点与计算荷载的相近，故墙身断面尺寸应由验算荷载（挂-100）控制。4、 挡土墙计算图3-4-1 挡土墙计算图抗滑稳定性验算墙身体积计算：墙身体积计算：1）稳定性验算： (则满足条件) 求抗滑稳定系数：即挡土墙满足抗滑稳定性要求。2）抗倾覆稳定性验算墙身自重力臂计算：抗倾覆稳定系数计算：即挡土墙满足抗倾覆稳定性要求。3） 基底合力偏心距验算 即基底合力偏心距满足要求。4） 地基承载力验算 即地基承载力满足要求。5） 墙身强度验算墙面与墙背平行，截面最大应力位于接近基底处，由基底应力计算结果知墙身
