钢筋算量过程计算实例

1、1梁筋在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。1.1上部通长筋1） 上部通长筋=通跨净长度+搭接长度+2*锚固长度（当处于中间楼层）225=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2说明：搭接长度以12米为定尺长度，即12m一搭接。该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22

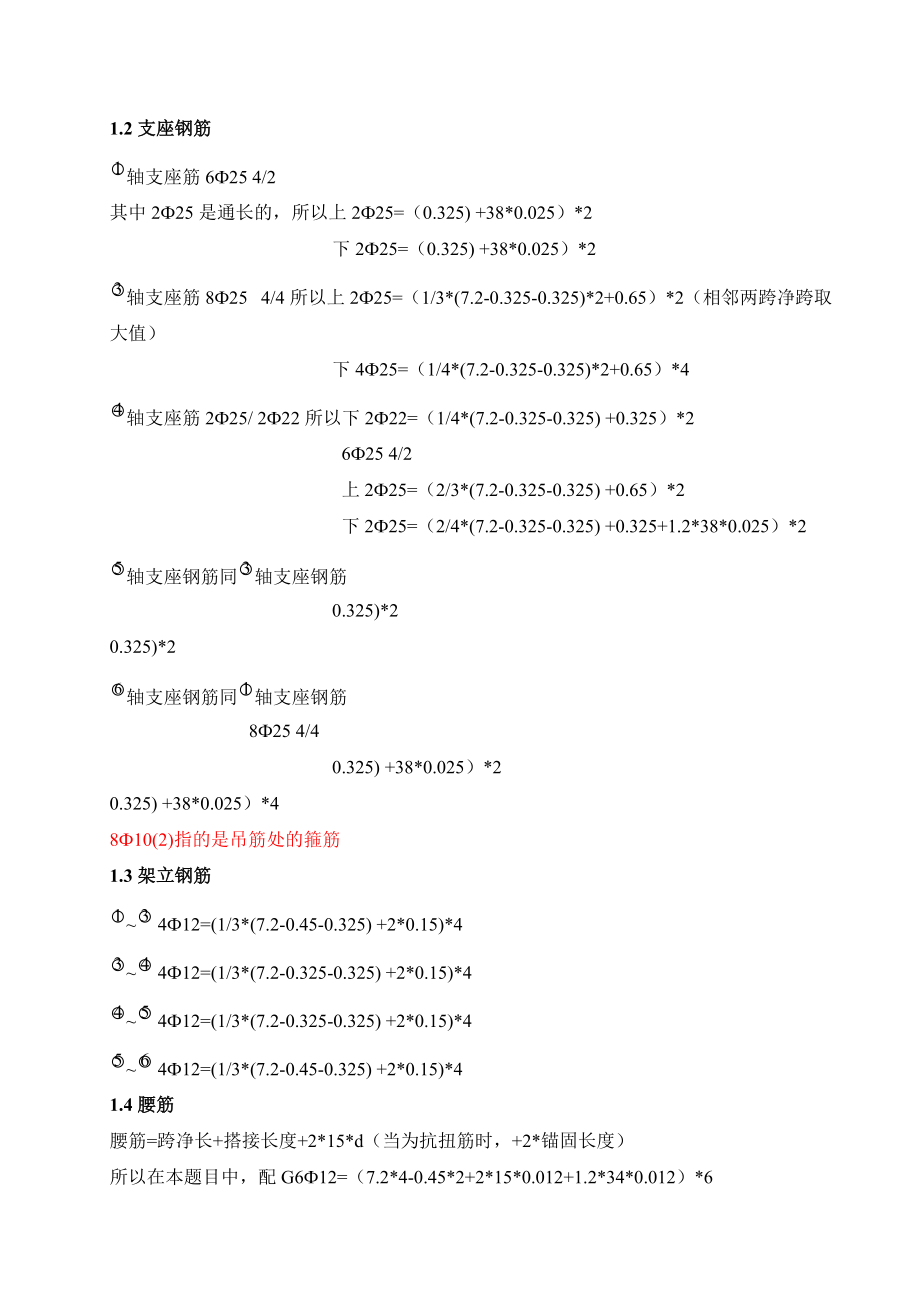

2、） 上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底）225=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2保护层按照下表1-3取值：（在本工程中取30）表1-33)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。1.2支座钢筋轴支座筋625 4/2其中225是通长的，所以上225=（0.325) +38*0.025）*2 下225=（0.325) +38*0.025）*2轴支座筋825 4/4所以上225=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值

3、） 下425=（1/4*(7.2-0.325-0.325)*2+0.65）*4轴支座筋225/ 222所以下222=（1/4*(7.2-0.325-0.325) +0.325）*2625 4/2上225=（2/3*(7.2-0.325-0.325) +0.65）*2下225=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2轴支座钢筋同轴支座钢筋0.325)*20.325)*2轴支座钢筋同轴支座钢筋825 4/40.325) +38*0.025）*20.325) +38*0.025）*4810(2)指的是吊筋处的箍筋1.3架立钢筋 412=(1/3*(7

4、.2-0.45-0.325) +2*0.15)*4 412=(1/3*(7.2-0.325-0.325) +2*0.15)*4 412=(1/3*(7.2-0.325-0.325) +2*0.15)*4 412=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度）所以在本题目中，配G612=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2）、当为本题中时，分别进行计算、每跨的525为通常的，所以525=（7.2*4

5、-0.45*2+2*38*0.025*1.2+2*38*0.025）*5、325=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3（即不伸入支座的钢筋=净跨-2*0.1*ln1）825 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2) 其中的225=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 其中的125=7.2-0.325*2+1.2*38*0.025*21.6箍筋 箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍) 箍筋数量=加密区/加密区间距+非加密区/非加密区间距+

6、吊筋处增加数量箍筋单长10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8（跨中次梁宽为250，则810相当于间距为50）（1.2是图中注明的加密区范围，未注明按照规范进行计算）注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋中举例。1.7拉筋拉筋单长=梁长-2*保护层+6.25*d*2 8拉筋单长=0.3-2*0.03+6.25*0.008*2 8拉筋数量=箍筋数量/2*3 拉筋的数量满足隔一拉一1.8吊筋吊筋=次梁宽度+2*0.05+2*

7、斜长+2*20*d 斜长=（梁高-2*保护层）*1.414（当梁高800）或*1.732(当梁高>800）因图中和说明的吊筋直径不一致，按照图中注明的216进行计算216=（0.25+0.05*2+1.414*(0.7-0.03*2)*2+2*20*0.016）*21.9总结 以上只是以03国标为例（部分以04）说明梁的计算过程，当遇到不同的情况或者是别的标准时，需要根据实际情况灵活变通，以使计算的工程量更准确。2柱筋柱筋相对于梁筋来说，简单一些，主要注意基础层、顶层钢筋的锚固长度（因为在实际中一般不搭接，都是焊接（每根柱子每层一焊接）焊接按照每个接头进行计价，只算出焊接个数即可），还有

8、箍筋的长度的计算，中间层的长度按照层高计算即可。因此，在此以基础层和顶层为计算对象进行说明。2.1基础层 柱子因为受力问题，所以焊接时是接点是错开的，为简单计算，当接头率为50%时，基础层伸入到一层的高度一半按照0.75*一层楼层净高，一般按照0.5*一层楼层净高。在本题中假设为桩承台柱，柱底标高为-2.1m，柱配筋为625，一层净高为3.6m。则柱钢筋的计算长度为：625中其中 +0.5*3.6）*3 另外 325=（12*0.025+2.1-0.05+0.75*3.6）*3当处于基础层时，保护层一般比楼层的保护层要厚，在本题中基础取50mm。2.2中间层 中间层按照层高进行计算，如果若该楼

9、为5层，14层高均为4.6m，配筋均为622，则每层622=4.6*62.3顶层 顶层柱钢筋锚固跟屋面梁的锚固有关系，具体见03G101-1（P55，P56）, 在本题中，首先以此种情形为例，说明顶层钢筋的计算，假设屋面梁高为700mm，层高为3.6m，柱配筋为620则620中其中320=（3.6-（4.6-0.7）*0.5-0.03+12*0.02）*3另320=（3.6-（4.6-0.7）*0.75-0.03+12*0.02）*3假设梁高为700mm，此时屋面梁的钢筋长度为净跨+柱宽-保护层+1.7la当按照这种方式锚固时，同样是按照上面的条件，则钢筋为320=（3.6-（4.6-0.7）

10、*0.5-0.03+1.5*34*0.02）*3另320=（3.6-（4.6-0.7）*0.75-0.03+1.5*34*0.02）*3虽然上面柱有三种锚固方法，不过可均以1.5la进行计算。2.4箍筋柱底标高为-2.1m，基础顶标高-1.1m,柱配筋为625，一层净高为3.6m。则柱钢筋的计算长度为：中间层按照层高进行计算，如果若该楼为5层，14层高均为4.6m，假设梁高为700mm，层高为3.6m，以以上的四肢箍为例进行计算，柱的界面尺寸均为b*h=600*600，箍筋的单根长由三个二肢箍组成，假设配筋为8100/150，则8单长=（0.6*4-0.03*8+20*0.008）+（0.6-

11、0.03*2）*2+0.2*2+20*0.008）+（0.2*2+（0.6-0.03*2）*2+20*0.008）8数量=1/3*（2.1-1.1+4.6-0.7）+（1/6*（4.6-0.7）*2+0.7）*3+（1/6*（4.6-0.7）+0.7+1/6*（3.6-0.7）+（1/6*（3.6-0.7）+0.7）/0.1+2.1+4.6*4+3.6-1/3*（2.1-1.1+4.6-0.7）+（1/6*（4.6-0.7）*2+0.7）*3+（1/6*（4.6-0.7）+0.7+1/6*（3.6-0.7）+（1/6*（3.6-0.7）+0.7）/0.23板筋相对于梁、柱钢筋来讲，板筋的计算相
