电气火灾监控探测器安装使用说明书

1、.wdJBF-EF-BD/RT电气火灾监控探测器安装使用说明书北大青鸟环宇消防设备目 录前 言 3第一章 概述 3 1.1 产品特点 3 1.2 适用范围 3 1.3 产品型号 3第二章 主要技术指标 4第三章 产品主要功能 5 3.1 故障报警 5 3.2火灾隐患预警及二级阈值报警脱扣 5 3.3 网络功能 5 3.4 采样显示功能 5 3.5 自检功能 5 3.6 设定功能 53.6.1 探头数量设定 53.6.2火灾隐患预警及二级阈值报警脱扣设定 53.6.3 本机地址设定 5 3.7 消音功能 5 3.8 复位功能 5 3.9 继电器动作输出功能 5第四章 操作说明 6 4.1 显示面

2、板介绍 64.1.1 面膜外观 64.1.2 4位数码管介绍 64.1.3 20个指示灯介绍 6 4.1.4 4个按钮介绍 64.1.5 拨码开关介绍 7 4.2 操作说明 74.2.1 数值设定 74.2.1.1 本机地址设定 74.2.1.2 回路数设定 74.2.1.3火灾隐患预警及二级阈值报警脱扣设定 74.2.2 消音 84.2.3 复位 8第五章 安装与调试 9 5.1 安装 9 5.2 调试 9第六章 维修与更换 10附录 11前言本公司研发生产的电气火灾监控报警系统是由JBF-EF-ACU型电气火灾监控设备、JBF-EF-BD/T8型电气火灾监控探测器、JBF-EF-BD/R型

3、电气火灾监控探测器、JBF-EF-BD/IO型电气火灾监控探测器及终端探头组成。JBF-EF-BD/R型电气火灾监控探测器安装使用说明书。有关系统其他局部详细说明参见相应局部。本系统符合?高层民用建筑设计防火标准?第9.5节及GB 142872005 ?电气火灾监控系统?的要求。本安装使用说明书应由专人负责，妥善保管，以备日后查用。第一章 概述1.1 产品特点JBF-EF-BD/RT型电气火灾监控探测器以下简称探测器是一种非独立式的智能型探测器。探测器作为电气火灾监控系统信号处理的中继局部，能通过内置电路及软件对下级终端探头传递过来的信号进展智能分析处理，由此可判断出下级终端每一只探头的状态即

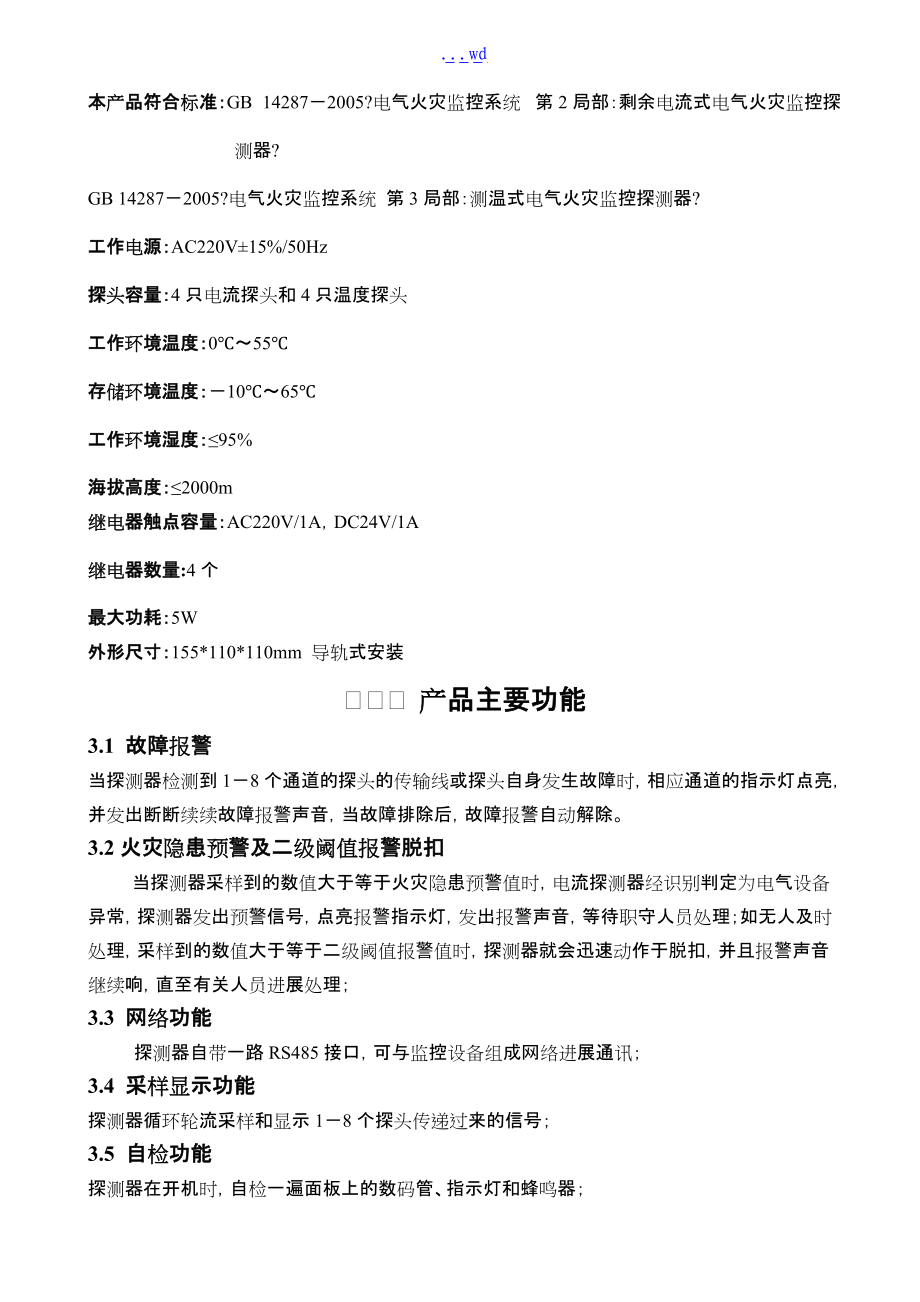

4、故障状态、火灾报警状态、正常工作状态，并通过RS485通讯网络将本机即多台探测器中的一台下级终端每一只探头的故障、报警等信息发送给上级JBF-EF-ACU型电气火灾监控设备，完成监控、报警的综合处理。探测器具有探头故障诊断、报警精度高、可靠性强能有效防止误报、漏报、小型化、多功能、简单实用、安装方便等特点。1.2 适用范围适用在电气火灾发生机率最大的工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等线路复杂的场所中。第二章 主要技术指标本产品符合标准：GB 142872005?电气火灾监控系统 第2局部：剩余电流式电气火灾监控探测器?GB 142872005?电气火灾监控系统 第3局部：

5、测温式电气火灾监控探测器?工作电源：AC220V±15%/50Hz 探头容量：4只电流探头和4只温度探头工作环境温度：055存储环境温度：1065工作环境湿度：95%海拔高度：2000m继电器触点容量：AC220V/1A，DC24V/1A继电器数量:4个最大功耗：5W外形尺寸：155*110*110mm 导轨式安装第三章 产品主要功能3.1 故障报警当探测器检测到18个通道的探头的传输线或探头自身发生故障时，相应通道的指示灯点亮，并发出断断续续故障报警声音，当故障排除后，故障报警自动解除。3.2火灾隐患预警及二级阈值报警脱扣当探测器采样到的数值大于等于火灾隐患预警值时，电流探测器经识

6、别判定为电气设备异常，探测器发出预警信号，点亮报警指示灯，发出报警声音，等待职守人员处理；如无人及时处理，采样到的数值大于等于二级阈值报警值时，探测器就会迅速动作于脱扣，并且报警声音继续响，直至有关人员进展处理；3.3 网络功能探测器自带一路RS485接口，可与监控设备组成网络进展通讯；3.4 采样显示功能探测器循环轮流采样和显示18个探头传递过来的信号；3.5 自检功能探测器在开机时，自检一遍面板上的数码管、指示灯和蜂鸣器；3.6 设定功能3.6.1.探头数量设定可通过面板上的拨码开关来设定探头数量；3.6.2.火灾隐患预警及二级阈值报警脱扣设定 可通过面板上的功能键来设定18探头相应的火灾

7、隐患预警及二级阈值报警脱扣，设定范围分别为50至900之间，出厂默认值：火灾隐患预警为300mA，二级阈值报警脱扣为500mA；温度设定范围为55至140，出厂默认值为70；注：二级阈值报警脱扣设定值必须大于火灾隐患预警设定值。3.6.3.本机地址设定可通过面板上的功能键来设定本机地址，设定范围为1至128，出厂默认值为1；3.7 消音功能当发生火灾阈值报警或故障报警时，可用来消除音响；3.8 复位功能复位消音指示灯、继电器以及所有的报警和故障信号；3.9 继电器动作输出功能 当电流探头发出二级阈值报警脱扣信号后，继电器自动动作输出，可以作为脱扣功能。第四章 操作说明4.1 显示面板介绍显示面

8、板由4位数码管、20个指示灯、4个按钮和2个拨码开关组成。4.1.1 面膜外观如下4.1.2 4位数码管介绍在运行状态时，第一位数码管显示的是当前处于的通道数，后三位：假设探头正常时，显示的是当前通道数所测的电流或温度值，假设探头不存在或故障时，显示“Err；在设定状态时，假设第一位数码管显示字母“d时，后三位数码管显示的是该探测器的本机地址，假设第一位显示阿拉伯数字“18或“1.8.时，那么表示当前处于第几通道，后三位显示的是该通道所设定的火灾隐患预警阈值或二级阈值报警脱扣值。 4.1.3 20个指示灯介绍 该局部由4个绿色、8个红色和8个黄色指示灯组成。4个绿色指示灯：处于左边上面的为“运

9、行指示灯，当系统运行时该指示灯处于闪烁状态；处于左边下面的为“消音指示灯，当按下“消音键后，该指示灯一直处于亮的状态，直到按下“复位键时才熄灭；处于右边上面的为“电流指示灯；处于右边下面的为“温度指示灯。8个红色指示灯：当哪个通道所测的值超过所设定的火灾隐患预警或二级阈值报警脱扣值时，其相应的指示灯就会一直处于亮的状态，直到按下“复位键时才熄灭。8个黄色指示灯：当哪个通道的电流探头不存在或故障时，其相应的指示灯就会一直处于亮的状态，直到按下“复位键或探头恢复时才熄灭。4.1.4 4个按钮介绍 该局部由功能键、确认键、复位/移位键、消音/加一键组成。功能键：用来进展界面切换；确认键：用来保存设定

10、值；复位/移位键：在设定状态时，用来移动闪烁位，在运行状态时，用来复位所有的指示灯运行灯除外、继电器及消除音响；消音/加一键：在设定状态时，用来对闪烁位进展加一操作，在运行状态时，用来进展消音。4.1.5 拨码开关介绍面板左侧凹槽中的4位拨码开关SW7用来设定该探测器的回路数。设定范围：电流、温度各为14路。 凹槽中的8位拨码开关SW1用于密码设置，1至4位为进入本机参数设定界面的密码，出厂默认值为1110*如图43，密码错误时不能进入参数设定界面。5至8位用于回路检测的开启设置，5、6两位设置电流，7、8两位设置温度，出厂默认值为*1111。如图43，设置错误不能进展回路检测。4.2 操作说

11、明4.2.1 数值设定4.2.1.1本机地址设定 在运行状态时，按一下功能键，蜂鸣器鸣叫一声的同时即进入设定界面，也即当前显示的是本机地址，此时第一位数码管显示为“d，第二位数码管处于闪烁状态，此时可以通过复位/移位键和消音/加一键来改变当前的设定值。设定完之后，按一下确认键一次，蜂鸣器鸣叫一声的同时当前所设定数值即保存完毕，同时进入1电流探头火灾报警阈值设定界面。4.2.1.2回路数设定 探测器应根据实际所接探头数量设定回路数，回路数设定采用二进制，由面板左侧凹槽中的四位拨码开关SW7设定见附录图1。本探测器规定设定回路数拨码开关由ON拨向OFF，拨码开关左侧1、2两位设置电流，右侧3、4两

12、位设置温度，二进制编码的00、01、10、11分别对应探头回路数的1、2、3、4、路。如本探测器实际接1只电流探头、3只温度探头，应将探测器电流回路数设为1，温度回路数设为3，二进制编码为0010，拨码开关设置如下列图42：图42 图434.2.1.2 火灾隐患预警阈值及二级阈值报警脱扣设定在进展本机地址设定时，假设有按下确定键，那么即可进入该界面；假设没有，那么按一下功能键即可进入该界面。进入该界面时第一位数码管显示的是“1”，第二位数码管处于闪烁状态，此时可以通过复位/移位键和消音/加一键来改变当前的设定值。设定完之后，按下确认键一次，蜂鸣器鸣叫一声的同时当前所设定数值即保存完毕，同时进入

13、1#探头二级阈值报警脱扣设定界面。28探头报警阈值的设定同1，当8探头设定完毕之后探测器自动进入运行界面。注：本探测器规定，14回路接电流探头，设定范围为50900；58回路接温度探头，设定范围为55140；4.2.2 消音在报警状态时，按一下消音/加一键后，“消音指示灯点亮，同时蜂鸣器停顿鸣叫。4.2.3 复位在故障或火灾报警状态时，按一下复位/移位键后，除“运行指示灯之外，所有的指示灯全灭掉，同时蜂鸣器停顿鸣叫，及继电器复位。第五章 安装与调试5.1 安装工程布线要求：1. 交流电源、机壳接地、控制信号输出等选用BV-2*2.0mm2 铜芯绝缘线；2. 电源引入探测器应加3A熔断器或断路器

14、保护；3. 探测器与监控设备之间的通讯线应采用RVS-2*1.5mm2以上双绞线，通讯线敷设距离最长应小于1200m，如果通讯线的使用距离超过1200m，应增加中继器，当系统应用在强干扰场所时，通讯线应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应良好接大地；4. 当监控设备与现场最远的探测器之间的距离超过500m时，监控设备主板与最远的探测器主板上的通讯终端电阻设置应设置为“ON，即将2线式排针用短接帽短接。5.2 调试现场开通调试步骤如下：1. 当确认探测器的电源、通讯线及探头接线无误后通电开机，开机时探测器对显示面板上的指示灯、数码管、蜂鸣器进展自检，自检时，运行和消音指示灯一直点亮，火灾报警和故

15、障报警指示灯从1依次点亮到8，数码管从1111依次显示到8888，蜂鸣器鸣叫一声。假设发现指示灯、数码管、蜂鸣器有异常，应该立刻更换显示面板。2. 将探测器按实际所接探头数量设定好回路数。3. 将每个回路的火灾报警阈值分别设置成大于相应探头实际采集到的电流或温度值，等待探头稳定，探测器进展信号采集后，即大概在四十秒内，看是否有回路处于故障状态，假设有，那么仔细检查接线端子看是否良好接触，检查探头传输线是否断路。检查探头好坏，用万用表测量探头的阻值，为无穷大，那么探头是坏的；看是否有回路处于火灾报警状态，假设有，那么说明探测器工作异常，应该更换探测器主板。4. 将任意一个回路的探头拆下，该回路应

16、在四十秒之内发出故障报警信号。5. 让任意一个回路处于火灾报警的状态，该回路应在四十秒之内发出火灾报警信号。6. 在故障或火灾报警时，按下消音键音响应消除同时消音指示灯应点亮，假设此时又有另一个回路发出报警信号，蜂鸣器应该继续鸣叫，再按消音键音响应该又可消除，而消音指示灯一直亮着。7. 在故障或火灾报警时，假设按下复位键，所有指示灯运行指示灯除外都熄灭，继电器复位，音响消除。8. 将做过开机试验和设定好本机地址的探测器与监控设备相连，看通讯是否正常，假设不正常，检查通讯线是否断路和接线端子是否接触良好。9. 全部调试完毕，试运行三天。10. 系统验收前方能正常投入运行。第六章 维修和更换探测器或探头出现故障后要及时修理或更换，不允许长时间停顿运行，如遇到值班人员无法处理的故障时，请及时通知生产厂家或当地维修部门。下面几项可由值班人员或用户的专门管理人员进展维修：1. 检查交流电源插座的保险丝，并予以更换；2. 检查探测器内的各接插件的连接是否良好；3. 检查系统设定参数是否被改动；如有条件可更换部件，换下的部件应及时送厂家修理。附 录1. 探测器的外形尺寸图如下：图1图22. 接线端子说明 I1I8：18探头的
