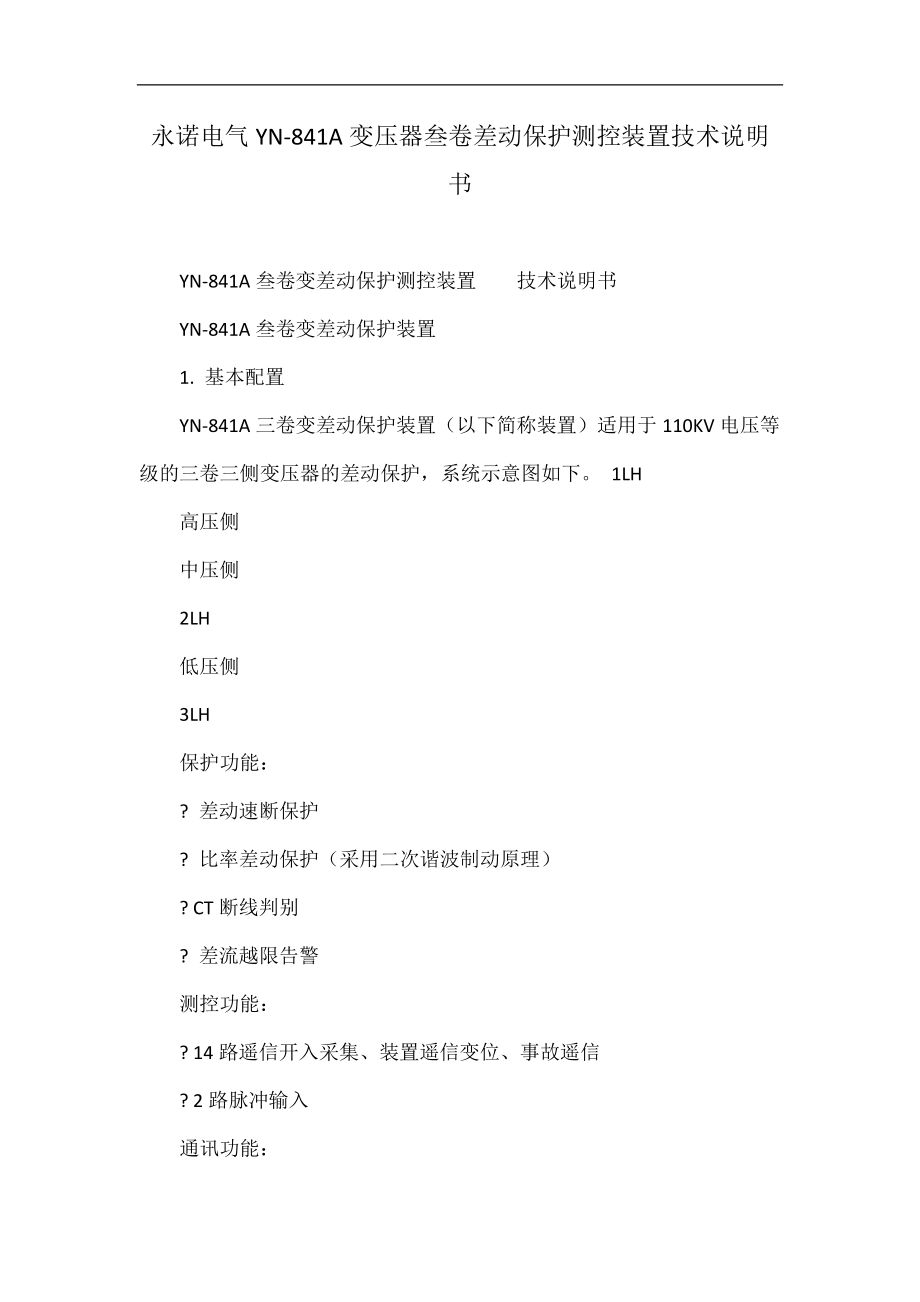

永诺电气YN-A变压器叁卷差动保护测控装置技术说明书

1、永诺电气YN-841A变压器叁卷差动保护测控装置技术说明书 YN-841A叁卷变差动保护测控装置 技术说明书 YN-841A叁卷变差动保护装置 1. 基本配置 YN-841A三卷变差动保护装置（以下简称装置）适用于110KV电压等级的三卷三侧变压器的差动保护，系统示意图如下。 1LH 高压侧 中压侧 2LH 低压侧 3LH 保护功能： ? 差动速断保护 ? 比率差动保护（采用二次谐波制动原理） ? CT断线判别 ? 差流越限告警 测控功能： ? 14路遥信开入采集、装置遥信变位、事故遥信 ? 2路脉冲输入 通讯功能： ? 智能通讯卡：常规配置高速RS485现场总线，通讯速率可达115.2Kbp

2、s，并支持双网。 2. 保护原理 2.1 差动速断保护 变压器内部严重短路故障时，三相差动电流大于最大可能的励磁涌流，无须进行二次谐波制动判别，故设置差动速断保护，以提高变压器内部严重短路故障时保护动作速度。因此，差动速断保护整定值应躲过外部短路故障时最大不平衡电流和空投变压器时最大可能的励磁涌流。 81 YN-841A叁卷变差动保护测控装置 技术说明书 在差动速断保护中，动作电流的定值可独立整定，一般可取48倍的变压器额定电流，并可通过控制字控制差动速断保护的投退。 保护逻辑框图见图2.1 差动速断保护逻辑框图。 DIAIsdDIBIsdDICIsd 图2.1 差动速断保护逻辑框图。 差动速

3、断保护和比率差动保护的动作特性如图。 2.2 比率差动保护 比率差动保护采用三折线差动原理，其动作方程如下： DIIcdqd HI0.5Ieh 0.5 IehHI3 Ieh HI3 Ieh DIIcdqdKb(HI0.5Ieh) DIIcdqdKb2.5IehHI3Ieh 其中： DI是差动电流：DI?|Ih?Im?Il| . . . HI是制动电流：HI?Kb是比率制动系数 |Ih|?|Im|?|Il| 2 . Icdqd是差动电流启动值 Ieh是高压侧额定电流二次值 Ih、Im、Il分别是变压器高压侧电流、中压侧电流、低压侧电流 在比率差动保护中，差动电流起动值和比率差动制动系数的定值均可

4、独立整定，并可通过控制字控 82 YN-841A叁卷变差动保护测控装置 技术说明书 制比率差动保护的投退。 保护逻辑框图见图2.2 比率差动保护逻辑框图。 HIA0.5Ieh DIAIcdqd 0.5IehHIA3Ieh DIA-IcdqdKbl(HIA-0.5Ieh) HIA3Ieh DIA-Icdqd-2.5KblIehHIA-3Ieh DIA2KxbDIA HIB0.5Ieh DIBIcdqd 0.5IehHIB3Ieh DIB-IcdqdKbl(HIB-0.5Ieh) HIB3Ieh DIB-Icdqd-2.5KblIehHIB-3Ieh DIB2KxbDIB HIC0.5Ieh DI

5、CIcdqd 0.5IehHIC3Ieh DIC-IcdqdKbl(HIC-0.5Ieh) HIC3Ieh DIC-Icdqd-2.5KblIehHIC-3Ieh DIC2KxbDICIhmax1.2Ieh Ihmed0.06Ieh Ihmin0.06Ieh Immax1.2Iem Immed0.06Iem Immin0.06Iem Ilmax1.2Iel Ilmed0.06Iel Ilmin0.06Iel图2.2 比率差动保护逻辑框图 2.3 二次谐波制动 比率差动保护利用三相差动电流中的二次谐波作为励磁涌流闭锁判据，其动作方程如下： DI2KxbDI 其中： DI2是三相差动电流中的二次谐

6、波 DI是对应的三相差动电流 83 YN-841A叁卷变差动保护测控装置 技术说明书 Kxb是二次谐波制动系数 二次谐波制动采用按相闭锁的方式。 在比率差动保护中，二次谐波制动系数的定值可独立整定。 2.4 CT断线告警及闭锁比率差动保护 2.4.1 CT断线延时告警 最大相电流大于1.2Ie，则不进行该侧CT断线的判别，以防止CT断线的误告警；如果只有一相电流为零，延时10S，报CT断线告警。 可通过控制字控制CT断线延时告警的投退。 2.4.2 CT断线瞬时闭锁 最大相电流大于1.2Ie，则不进行该侧CT断线的判别，以防止CT断线的误闭锁；如果只有一相电流为零，瞬时闭锁比率差动保护。 可通

7、过控制字控制CT断线瞬时闭锁的投退。 2.5 差流越限保护 在差流越限保护中，动作电流的定值可独立整定，并可通过控制字控制差流越限保护的投退。 当任一相差动差流大于差流越限门槛值，延时10S，报差流越限告警。 保护逻辑框图见图2.3 差流越限保护逻辑框图。 DIaIclyx DIbIclyx DIcIclyx 图2.3 差流越限保护逻辑框图 2.6 平衡系数 装置通过变压器容量、变压器各侧额定电压和各侧CT变比及接线方式的整定，自动进行各侧平衡系数的计算；并可通过控制字选择是通过软件进行Y/转换还是外部进行Y/转换。 计算各侧额定电流二次值： Ieh?S?CT12 3?U1N?CT11 Ieq

8、?S?CT22 ?U2N?CT21 S?CT32 ?U3N?CT31 Iem? 84 YN-841A叁卷变差动保护测控装置 技术说明书 Iel?S?CT42 ?U4N?CT41 ? KMODE = YN，y，y Kphq?Ieh Ieq Ieh Iem Ieh IelKphm?Kphl? ? KMODE = YN，y，d11 Kphq?Ieh Ieq Ieh IemKphm?Kphl?3?Ieh Iel ? KMODE = YN，d11，d11 Kphq?Ieh Ieq Kphm?Ieh Iem 3?Ieh Iel Kphl? 2.7 非电量保护 非电量保护也就是开关量保护。作为常开接点的开关

9、量输入，驱动电源由装置提供(+24V)。外部接点闭合时启动相应的非电量保护。装置提供2个常开接点的非电量输入，每种非电量保护可通过控制字控制投退，当控制字选择为“投信”时，只发告警信号，当选择“投跳”时，则跳闸并且发告警信号。 非电量保护逻辑框图如图2.4所示： 85 YN-841A叁卷变差动保护测控装置 技术说明书 图2.4 控制回路断线检测逻辑框图 2.8 其他功能 装置能自动记录装置和各种运行信息，包括：12个保护SOE记录、24个遥信变位SOE记录、12个装置自诊断信息记录、6 个遥控记录、24个运行事件记录。 3. 参数设定 3.1 保护定值整定 3.1.1 差动速断保护 3.1.2 比率差动保护 3.1.3 差流越限保护 3.1.4 CT断线报警及闭锁保护 86 YN-841A叁卷变差动保护测控装置 技术说明书 3.1.5 非电量保护 3.1.6 参数设置 87 YN-841A叁卷变差动保护测控装置 技术说明书 流 保护电流 高压侧 高压侧电 1LH 1LH 高压侧 电 中压侧 保护电流 高压侧 流 中压侧保护电流 路 回2LH低压侧 中压侧 中压侧 保护电流 回 2LH低压侧 路 低压侧保护电流3LH 低压侧 保护电流 3LH 3相CT接法2相CT接法 远方/就地非电量1保护非电量2保护非电量3保
