EICAD设计流程02

1、8. 设置起终点：用“设置起终点”命令，该命令的快捷菜单如图所示：点击后弹出如下对话框： 在对话框中按 按钮调入第1步所建立的工作文件，将自动填写各参数。当然也可直接在各参数的编辑框中填写或按 按钮从屏幕点取道 路名，按 按钮查找桩号断链文件（如果有）。设置好参数后，按 按钮，弹出如下对话框： 根据纵地面线文件，设置起终点桩号和高程后，按 铵钮，弹出如下对话框：在对话框中直接输入一点坐标或按 从屏幕上任点取一点作为起点位置，最后按 按钮完成起终点设置。8. 绘地面线：用“绘地面线”命令，命令的快捷菜单如图所示：点击后弹出如下对话框： 上图为按 按钮调出工作文件后的结果，也可手工输入各项或通编辑

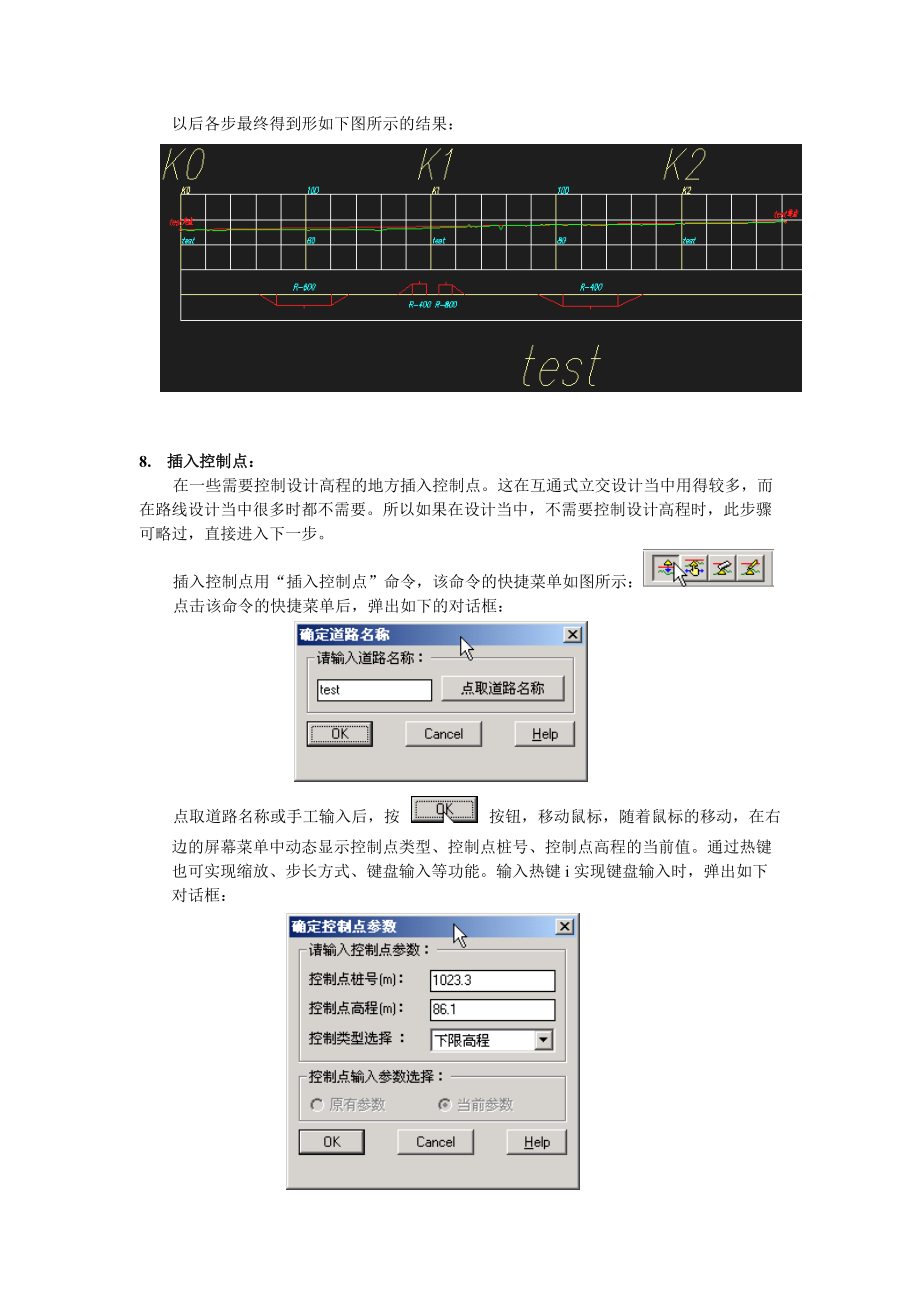

2、框后的按钮点取或选出。然后按 完成地面线的绘制。8. 绘网格线：用“绘网格线”命令，该命令的快捷菜单如图所示：点击该快捷菜单，选取上面绘制的设计线或地面线，弹出如下对话框： 上图为按 按钮调同工作文件后的结果，也可手工输入或分别点取各个 按钮调出。最后按 按钮完绘制网格线。以后各步最终得到形如下图所示的结果：8. 插入控制点：在一些需要控制设计高程的地方插入控制点。这在互通式立交设计当中用得较多，而在路线设计当中很多时都不需要。所以如果在设计当中，不需要控制设计高程时，此步骤可略过，直接进入下一步。插入控制点用“插入控制点”命令，该命令的快捷菜单如图所示：点击该命令的快捷菜单后，弹出如下的对话

3、框： 点取道路名称或手工输入后，按 按钮，移动鼠标，随着鼠标的移动，在右边的屏幕菜单中动态显示控制点类型、控制点桩号、控制点高程的当前值。通过热键也可实现缩放、步长方式、键盘输入等功能。输入热键i实现键盘输入时，弹出如下对话框： 在该对话框中设置好各参数后按 按钮可精确确定控制点的位置。按同样的方法完成其他控制点的插入。8. 插入变坡点： 用“插入变坡点”命令，该命令的快捷菜单如图所示：点击该快捷菜单，选取上面绘制的设计线后，即可上下、前后移动鼠标,同时随着鼠标的移动，在右边的屏幕菜单中动态显示相关参数的当前值。各参数满意后按鼠标左键即可完成变坡点的插入。通过热键还可实现缩放、步长方式、修改半

4、径、键盘输入、切换屏幕显示等功能。输入热键i实现键盘输入时，弹出如下对话框： 在上面的对话框中，先从下拉列表中选择输入参数类型，在此我们选桩号和前坡，然后再输入相应的参数，最后按 按钮完成变坡点的插入。通过同样的方法完成各变坡点的插入，同时在插入变坡点完成后还可用移动变坡点、删除变坡点命令对变坡点进行编辑。8. 调整竖曲线： 各变坡点插入完成后，用“调整竖曲线”命令对竖曲线进行调整，使其满足规范要求和设使设计更合理，该命令的快捷菜单如图所示：点击该快捷菜单，选取竖曲线或变坡点圆后，即可移动鼠标，对竖曲线进行调调整。同时随着鼠标的移动，在右边的屏幕菜单中动态显示相关参数的当前值。各参数都满意后按

5、鼠标左键即可完竖曲线调整。通过热键还可实现缩放、步长方式、通过指定点、键盘输入、切换屏幕显示等功能。输入热键i实现键盘输入时，弹出如下对话框： 在对话框中设置好参数后按 按钮完成竖曲线的调整，或输入热键t实现通过指定点功能时，弹出如下对话框：选 后，再在设计图上选控制点,即可使竖曲线通过所选定的控制点。若选 按钮，则需要在弹出的对话框中输入桩号和高程值。按照同样的方法调整各竖曲线。8. 保存竖曲线文件此步骤是保存纵断面的设计成果，同时保存的竖曲线文件也是下面设计工作必需的一个文件。用“设计线文件存盘”命令，该命令的快捷菜单如图所示： 选择该快捷菜单后，按要求点取设计线，弹出如下菜单： 输入竖曲

6、线文件名及扩展名，按 按钮，完成竖曲线文件的存盘。如果在前面的设置工作文件中已设置有竖曲线文件名，也可按 按钮调出工作文件。如没有，则应该在保存竖曲线文件后，重新设置工作文件，调出以前的工作文件，在其中加入竖曲线文件，重新保存并覆盖原文件。9绘纵断面图 首先进入新图形文件状态，可点取下拉菜单File中的New命令，然后选取Use a Template中的Acad.dwt模板，点确定键。采用Acad.dwt模板对于绘制纵断面图表是必要的，否则在数字标注的处理上可能出现下列现象：如4.000会标注成4，3.120会标注成3.12等等。 在绘制纵断面图之前，可先设定线宽、颜色、字型、标注精度等，我们

7、的软件有“设置线宽和颜色”、“设置字型和标注精度”命令供用户使用。下面介绍纵断面图的绘制过程。 绘制纵断面图用“绘制纵断面图”命令，该命令的快捷菜弹如下图所示： 点击该命令快捷菜单后，弹出如下对话框：在对话框中， 项可以选A3图框和自定义图框。如是A3图框则所有参数均可取默认值，如是自定义，则需重新设置各参数。参数设置好以后，按 按钮，进入下一步，弹出如下（图一）所示对话框。在对话框中设置各参数，按 按钮，弹出如下 （图二）所示对话框。同样，设置好各参数后，按 按钮，弹出如下 （图三）所示对话框。设置好各参数后按 按钮，完成纵断面图的绘制。（图四）为本例设计成果图中的一页。绘制纵断面图后，还可

8、绘制纵断面简图、绘竖曲线表等。到此，纵断面设计完成。 ( 图一 ) ( 图二 ) ( 图三 ) ( 图四 )横断面设计横断面设计的主要命令是“横断面设计”，该命令的对话框如下图所示：在上面的对话框中，我们需要输入的设计文件有：横地面线文件、纵地面线文件、竖曲线文件、横断面文件、超高文件、桩号断链文件等，这些文件在经过上面的平纵断面的设计后都有了，我们缺少的是：填方边坡文件、挖方边坡文件、桥梁文件、表土厚度文件等。所以我们在进行横断面设计时，设计的顺序是先准备以上文件，然后执行“平面设计”命令就行了。下面我们就以这个顺序，介绍横断面的设计流程：1. 边坡文件的准备 边坡文件分填方边坡文件、挖方边

9、坡文件，无论是填方还是挖方的边坡文件，它们的生成过程和格式都是一样的。生成边坡文件时首先准备边坡类型文件，如果有挡墙时，还得在边坡类型文件中插入挡墙文件。所以要先准备好挡墙文件（如果需要设挡墙的话）。生成挡墙文件时，又要先准备挡墙类型文件。边坡文件生成过程及整个横断设计流程图如下所示： 图中红色部分显示的文件表示不一定每个设计项目都要求有，在一个设计项目中，它们或有一个或几个，或全都有，还可以全部没有。 在准备边坡类型文件时，用户需先用AutoCAD的LINE命令画出要设置的边坡类型草图。要求边坡类型草图按路基右侧的形式由路中心向外侧（即由左向右）首尾相接地绘出。和所设置边坡类型相比，边坡线的

10、条数要严格一致，上、下坡方向要大致相同（可不按比例画）。下图是一个填方边坡类型的草图。 边坡类型草图有了后，再用“设置边坡类型”，设置各边坡。该命令的快捷菜单如图所示： 单击该快捷菜单，选择要设置的边坡后，弹出如下（图一）所示对话框。在对话框中设置好各参数后，按 按钮，然后再用同样的方法设置各边坡。都设置好各边坡后，用“保存边坡类型文件”命令，生成边坡类型文件（*.TYP）.该命令快捷菜单如图所示：点击该快捷菜单后弹出如（图二）所示对话框，在对话中输入边坡类型文件名后，按 按钮即可。按照同样的方法可生成各个边坡类型文件。边坡类型文件准备完成。（ 图一 ） ( 图二 ) 注意：挡墙类型文件保存完

11、成后，可用“由边坡类型文件生成边坡线”命令，重新生成边坡线，以检查该边坡类型文件正确与否。如需插入挡墙，把“插入挡土墙”选项勾选上，再选择挡墙文件，挡墙文件的建立见如下。有了各个边坡类型文件后，就可生成边坡文件，用生成边坡文件命令，该命令的快捷菜单如图所示： 。点击该快捷菜单后，弹出如下对话框： 在该对话框中，先按 后面的 按钮，按照一定的逻辑顺序，选取边坡类型文件（*.typ），然后设置起终点桩号，边坡文件适用的位置（左侧、右侧或两侧），接着按 中的 按钮，将根据各参数的设置，生成边坡文件，并在对话框上面的表格栏中显示。最后，按 按钮，弹出保存对话框，在对话框中输入边坡文件后按确定即可生成边

12、坡文件（*.bp）。2. 挡墙文件的准备 挡墙文件的准备过程和边坡文件相似，先准备挡墙类型文件，再由挡墙类型文件生成挡墙文件。准备挡墙类型文件用“设置挡墙类型文件”命令，可用该命令直接设置一个新挡墙类型，也可先用PL命令按实际比例画出一闭合的挡墙类型，再用该命令设置。该命令快捷菜单如图所示：选用该命令后，选择已绘好的挡墙或任意单击，弹出如下对话框：在对话框中，如上一步是选已存在的挡墙类型，则各参数为已存挡墙的参数，可以继续修改。如上一步为任意单击，则需重设各参数。最后，按 按钮。此时为重设一存在的挡墙时，则设置结束。如新设置挡墙类型，则需确定插入点，在屏幕上任点一点后，按上面所设参数，画出挡墙

13、类型。接下来保存挡墙类型，生成挡墙类型文件。用“保存挡墙类型文件”命令。该命令的快捷菜单如图所示： 。选择该命令，再选择设置好的挡墙类型，弹出如下对话框： 输入挡墙类型文件后，按 按钮，挡墙类型文件生成完成。按照同样的方法，设置并生成所需的各个挡墙类型文件。 有了各挡墙类型文件后，就可由挡墙类型文件生成挡墙文件，用“生成挡墙文件”命令,该命令的快捷菜单如图所示：。点击该快捷菜单后，弹出如下对话框： 在该对话框中，设置挡墙起点、挡墙终点的各个参数，按文件后面的 按钮，选择所需的挡墙类型文件（*.dqm）,再设置方位和挡墙类型，接着按 中的 按钮，生成挡墙文件，并在对话框上面的表格栏中显示。最后按

14、 按钮，弹出保存文件对话框，输入文件名后按确定即可完成保存挡墙文件（*.dq）。按照同样的方法生成各挡墙文件（如果需要）。 有了当墙文件，就可以在设置边坡类型时，插入挡土墙。方法见上面的边坡文件的准备 3. 桥梁文件的准备 桥梁文件（*ql）可直接手工建立，用记事本或其他文件编辑器，直接输入桥梁起终点桩号，中间用空格分开，然后保存以ql 为扩展名文件即可。如有多个桥梁段，则分行输入各桥梁段的起终点桩号。4. 表土厚度文件的准备 用“生成表土厚度文件”命令，该命令的快捷菜单如下图所示：点击该快捷菜单后，弹出如下对话框：在该对话框中，先设置清表起终点桩号及表土厚度，再选清除表土们置，接着按 中的

15、按钮，最后按 按钮，弹出保存对话框，输入表土厚度文件名后按确定。表土厚度文件（*.btg）生成完毕。按 按钮退出命令。5. 边沟拉坡文件的准备用“生成边沟文件”命令，该命令的快捷菜单如下图所示点击该快捷菜单后，弹出与“生成表土厚度文件”命令相似的对话框： 在对话框中，先设置边沟的起终点桩号和沟底标高，然后设置边沟的设置方位（左侧、右侧、两侧），接着按 中的 按钮，生成边沟文件，并在对话框上面的表格栏中显示。最后按 按钮保存边沟文件，过程和上面一样。边沟文件生成完成。（上图对话框中的数据为边沟文件中的一行，其他形式一样）。6. 老路补强文件的准备 老路补强文件（*.ll）,和桥梁文件一样，必须由

16、手工建立，建立的过程也相似，只要按照文件的格式输入即可。以上的文件都准备好以后，我们就可以用“横断面设计”命令时行横断面设计了。该命令的快捷菜单如下图所示： 点击该快捷菜单后，弹出如下对话框。在对话框中,按输入文件件名后的 按钮，可选取准备好的文件。各参数都设置好以后，按 按钮，即可完成横断面设计。成图过程中，会自动保存以道路名称作为文件主名（即下面文件的*号位置）的路基设计、土方数量等多种数据文件：(路基表：*.ljb、面积：*.are、占地宽：*.zdx、边坡线：*.bpx、边沟线：*.lps、挡墙面积：*.dqa、三维数据：*.3dd、表土面积：*.bta、护坡长度：*.bpl、边坡和护

17、坡道防护面积：*.bpa、边沟铺砌面积文件*.fha、老路面积：*.lla)。以上各种文件供生成各种设计图表使用。成图过程中，会自动显示成图进度并报告戴帽失败的横断面桩号。对于戴帽失败的横断面可通过交互修改使之正确戴帽，再通过数据刷新可一次性刷新所有相关数据。戴帽都成功后，横断面设计基本完成，各种文件也已经生成。接下来就可以利用横断面所生成的文件，绘制各种表格。包括有：“生成路基设计表”、“生成公里土石方数量表”、“生成排水设计表”、“生成护坡面积表”、“生成护坡体积表”、“生成挡墙体积表”、“生成占地图表”、“生成老路补强数量表”等等。在此，我们以“生成路基设计表”、“成排水设计表”为例，说明各种表格的生成，其他表格的生成与此相似。1. 生成路基设计表。在绘制路基设计表前，须用File/New/Use a Template中调入模版E_ljb.dwt用“生成路基设计表”命令，该命令的快
