1、GCL2008双集水坑的绘制与计算广联达软件股份有限公司 赵旸工程中的集水坑形式较为多样，计算较复杂，由其是连体集水坑计算起来更为复杂。那么GCL2008软件是如何绘制和计算复杂集水坑的呢？1、 定义集水坑图中所示为双坑的集水坑，由于两个集水坑的尺寸信息不同，所以要按两个构件分别定义和绘制，软件会自动扣减并进行计算。图中显示集水坑的截面尺寸分别为2500*2500和1500*1500；“坑底出边距离”分别为400和450；“坑底板厚度”分别为800和600；“坑板顶标高”分别为-6.5和-7.9；“放坡底宽”分别为1400和1550；两个集水坑的属性设置如下图示：2、 绘制集水坑属性输入完毕，

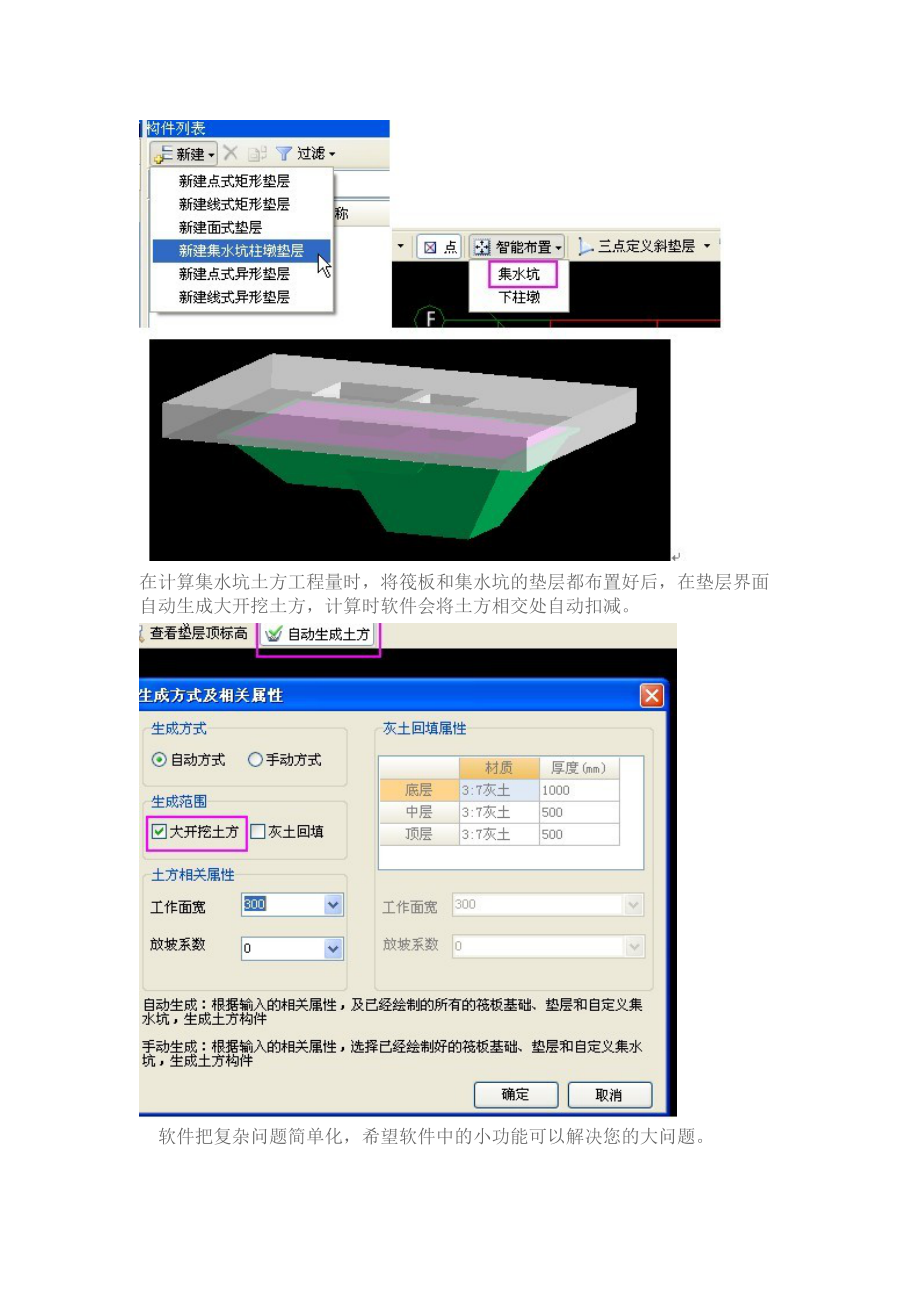

2、集水坑构件的定义完成，切换到绘图界面绘制集水坑。根据CAD图中的尺寸标注，计算好两个集水坑中心点的距离，在筏板上分别绘制两个集水坑；3、 调整集水坑放坡CAD图显示，在两个集水坑相交的位置，右侧集水坑的“放坡底宽”和“坑底出边距离”与其它位置的不同，需要针对这条边的放坡进行调整。坑底出边距离为400、放坡底宽是1200，使用【调整集水坑放坡】功能来调整，如下图所示：这样，边个双集水坑便绘制完成4、 计算坑的计算集水坑需要计算体积、模板、防水、垫层、土方等工程量。软件中的集水坑可以出底部水平面积、底部斜面面积、体积、坑立面模板面积、坑底面模板面积等工程量。其中底部水平面积、底部斜面面积可以用来计算集水坑的防水工程量，且这些工程量已经考虑了与其相交构件的扣减。在计算集水的垫层工程量时，要在垫层界面“新建集水坑柱墩垫层”，然后按集水坑进行智能布置即可。在计算集水坑土方工程量时，将筏板和集水坑的垫层都布置好后，在垫层界面自动生成大开挖土方，计算时软件会将土方
