第六章三维打印快速成型工艺

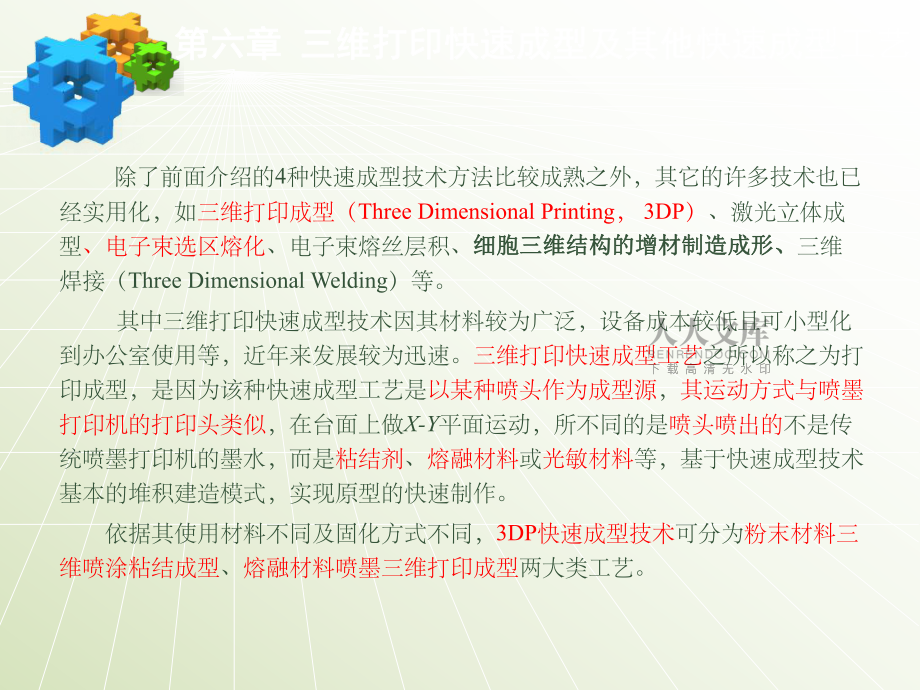

1、第六章第六章机械工业出版社（第三版）机械工业出版社（第三版） 三维打印快速成型及其他快速成型工艺第六章第六章 三维打印快速成型及其他快速成型工艺三维打印快速成型及其他快速成型工艺 除了前面介绍的4种快速成型技术方法比较成熟之外，其它的许多技术也已经实用化，如三维打印成型（Three Dimensional Printing， 3DP）、激光立体成型、电子束选区熔化、电子束熔丝层积、细胞三维结构的增材制造成形细胞三维结构的增材制造成形、三维焊接（Three Dimensional Welding）等。 其中三维打印快速成型技术因其材料较为广泛，设备成本较低且可小型化到办公室使用等，近年来发展较为

2、迅速。三维打印快速成型工艺之所以称之为打印成型，是因为该种快速成型工艺是以某种喷头作为成型源，其运动方式与喷墨打印机的打印头类似，在台面上做X-Y平面运动，所不同的是喷头喷出的不是传统喷墨打印机的墨水，而是粘结剂、熔融材料或光敏材料等，基于快速成型技术基本的堆积建造模式，实现原型的快速制作。 依据其使用材料不同及固化方式不同，3DP快速成型技术可分为粉末材料三维喷涂粘结成型、熔融材料喷墨三维打印成型两大类工艺。12喷墨式三维打印快速成型工艺喷墨式三维打印快速成型工艺三维打印快速成型设备及材料三维打印快速成型设备及材料三维喷涂粘结快速成型工艺三维喷涂粘结快速成型工艺34其他快速成型工艺其他快速成

3、型工艺第六章第六章 三维打印快速成型及其他快速成型工艺三维打印快速成型及其他快速成型工艺 1.三维喷涂粘结快速成型工艺的基本原理三维喷涂粘结快速成型工艺的基本原理 粉末材料三维打印粘结（3DP或3DPG-Three Dimensional Printing Gluing）快速成型工艺是由美国麻省理工学院开发成功的，它的工作过程类似于喷墨打印机。目前使用的材料多为粉末材料（如陶瓷粉末、金属粉末、塑料粉末等），其工艺过程与SLS工艺类似，所不同的是材料粉末不是通过激光烧结连接起来的，而是通过喷头喷涂粘结剂（如硅胶）将零件的截面“印刷”在材料粉末上面。用粘结剂粘结的零件强度较低，还需后处理。后处理过

4、程主要是先烧掉粘接剂，然后在高温下渗入金属，使零件致密化以提高强度。 第一节 三维喷涂粘结快速成型工艺图图6-1 三维喷涂粘结工艺原理三维喷涂粘结工艺原理 以粉末作为成型材料的3DP的工艺原理如图6-1所示。首先按照设定的层厚进行铺粉，随后根据当前叠层的截面信息，利用喷嘴按指定路径将液态粘结剂喷在预先铺好的粉层特定区域，之后工作台下降一个层厚的距离，继续进行下一叠层的铺粉，逐层粘结后去除多余底料便得到所需形状制件。第一节 三维喷涂粘结快速成型工艺 2. 2. 三维喷涂粘结快速成型工艺的特点三维喷涂粘结快速成型工艺的特点 三维喷涂粘结快速成型制造技术在将固态粉末生成三维零件的过程中与传统方法比较

5、具有很多优点优点： 成本低 材料广泛 成型速度快 安全性较好 应用范围广第一节 三维喷涂粘结快速成型工艺 三维喷涂粘结快速成型技术在制造模型时也存在许多缺点缺点，如果使用粉状材料，其模型精度和表面粗糙度比较差，零件易变形甚至出现裂纹等，模型强度较低，这些都是该技术目前需要解决的问题。 3. 3. 三维喷涂粘结快速成型工艺过程三维喷涂粘结快速成型工艺过程 三维喷涂粘结快速成型技术制作模型的过程与SLS工艺过程类似，下面以三维喷涂粘结快速成型工艺在陶瓷制品中的应用为例，介绍其工艺过程。 利用三维CAD系统完成所需生产的零件的模型设计。 设计完成后，在计算机中将模型生成STL文件，并利用专用软件将其

6、切成薄片。 每层的厚度由操作者决定，在需要高精度的区域通常切得很薄。 计算机将每一层分成矢量数据，用以控制粘结剂喷射头移动的走向和速度。 用专用铺粉装置将陶瓷粉末铺在活塞台面上。 用校平鼓将粉末滚平，粉末的厚度应等于计算机切片处理中片层的厚度。 计算机控制的喷射头按步骤的要求进行扫描喷涂粘结，有粘接剂的部位，陶瓷粉粘结成实体的陶瓷体，周围无粘结剂的粉末则起支撑粘结层的作用。 第一节 三维喷涂粘结快速成型工艺 计算机控制活塞使之下降一定高度(等于片层厚度)。 重复步骤、四步，一层层地将整个零件坯体制作出来。 取出零件坯，去除未粘结的粉末，并将这些粉末回收。 对零件坯进行后续处理，在温控炉中进行焙

7、烧，焙烧温度按要求随时间变化。后续处理的目的是为了保证零件有足够的机械强度及耐热强度。第一节 三维喷涂粘结快速成型工艺 a) a) 结构陶瓷制品结构陶瓷制品 b) b) 注射模具注射模具图图6-2 采用采用3DP工艺制作的结构陶瓷制品和注射模具工艺制作的结构陶瓷制品和注射模具图图6-3 经过经过3DP工艺制作的金属制件工艺制作的金属制件第一节 三维喷涂粘结快速成型工艺4. 三维喷涂粘结快速成型技术若干问题三维喷涂粘结快速成型技术若干问题（1）成型材料性能要求 三维喷涂粘结快速成型工艺对粉末材料的基本要求如下： 颗粒小，尺度均匀； 流动性好，确保供粉系统不堵塞； 熔滴喷射冲击时不产生凹坑、溅散和

8、空洞等； 与粘结液作用后固化迅速。 三维喷涂粘结快速成型工艺对粘结液的基本要求如下： 易于分散且稳定，可长期储存； 不腐蚀喷头； 粘度低，表面张力高； 不易干涸，能延长喷头抗堵塞时间。第一节 三维喷涂粘结快速成型工艺 （2）基本工艺参数 三维喷涂粘结快速成型的基本工艺参数包括：喷头到粉末层的距离，粉层厚度，喷射和扫描速度，辊子运动参数，每层间隔时间等。当制件精度及强度要求较高时，层厚应取较小值。粘结液与粉末空隙体积比即为饱和度，其程度取决于层厚、喷射量及扫描速度的大小，对制件的性能和质量具有较大影响。喷射与扫描速度应根据制件精度与质量及时间的要求与层厚等因素综合考虑。 （3）成型速度 三维喷涂

9、粘结快速成型工艺的成型速度受粘结剂喷射量的限制。典型的喷嘴以1cm3/min的流量喷射粘结剂，若有100个喷嘴，则模型制作速度为200cm3/min。美国麻省理工学院开发了两种形式的喷射系统:点滴式与连续式。这种多喷嘴的点滴式系统的成型速度已达每层仅用5s的时间(每层面积为0.5m0.5m)，而连续式的则达到每层0.025s的时间。 （4）成型精度 三维喷涂粘结快速成型技术制作的模型的精度由两个方面决定：一是喷涂粘结时制作的模型坯的精度，二是模型坯经后续处理(焙烧)后的精度。第一节 三维喷涂粘结快速成型工艺12喷墨式三维打印快速成型工艺喷墨式三维打印快速成型工艺三维打印快速成型设备及材料三维打

10、印快速成型设备及材料三维喷涂粘结快速成型工艺三维喷涂粘结快速成型工艺34其他快速成型工艺其他快速成型工艺第六章第六章 三维打印快速成型及其他快速成型工艺三维打印快速成型及其他快速成型工艺第二节 喷墨式三维打印快速成型工艺zxyMJM喷头工作台原材料图图6-4 多喷嘴喷墨三维打印原理多喷嘴喷墨三维打印原理 像三维喷涂粘结快速成型工艺的建造过程类似于SLS工艺一样，喷墨式三维打印快速成型工艺的建造过程类似于FDM工艺。喷墨式三维打印快速成型设备的喷头更像喷墨式打印机的打印头。与喷涂粘结工艺显著不同之处是其累积的叠层不是通过铺粉后喷射粘结液固化形成的，而是从喷射头直接喷射液态的工程塑料瞬间凝固而形成

11、薄层。 多喷嘴喷射成型为喷墨式三维打印设备的主要成型方式，喷嘴呈线性分布。喷嘴数量越来越多，打印精度（分辨率）越来越高，如3D Systems公司的ProJet6000型设备的特清晰打印模式（XHD）的打印精度为0.075mm，层厚为0.05mm。微熔滴直径的大小决定了其成型的精度或打印分辨率，喷嘴的数量多少决定了成型效率的高低。12喷墨式三维打印快速成型工艺喷墨式三维打印快速成型工艺三维打印快速成型设备及材料三维打印快速成型设备及材料三维喷涂粘结快速成型工艺三维喷涂粘结快速成型工艺34其他快速成型工艺其他快速成型工艺第六章第六章 三维打印快速成型及其他快速成型工艺三维打印快速成型及其他快速成

12、型工艺 三维打印快速成型技术作为喷射成形技术之一，具有快捷、适用材料广等许多独特的优点。该项技术是继SLA、LOM、SLS和FDM四种应用最为广泛的快速成型工艺技术后发展前景最为看好的一项快速成型技术。目前，该项技术由MIT研究取得成功后已经转让给ExtrudeHone、Soligen、SpecificSurfaceCoporation、TDK Coporation、Therics以及Z Coporation等6家公司。已经开发出来的部分商品化设备机型有Z Corp公司的Z系列，Objet公司的Eden系列、Connex系列及桌上型3D打印系统，3D Systems公司开发的Personal

13、Printer系列与Professional系列以及Solidscape公司（原Sanders Prototype Inc.）的T系列等。第三节 三维打印快速成型设备及材料1. Z Corp公司开发的设备及材料公司开发的设备及材料第三节 三维打印快速成型设备及材料图图6-2 Z Corp公司的公司的Z150设备及其制作的白色模型设备及其制作的白色模型 图图6-3 Z Corp公司的公司的Z250设备及其制作的彩色模设备及其制作的彩色模型型第三节 三维打印快速成型设备及材料 图图6-4 Z Corp公司的公司的Z350设备及其制作的白色模型设备及其制作的白色模型第三节 三维打印快速成型设备及材料

14、 图图6-5 Z Corp公司的公司的Z650设备及其制作的彩色模型设备及其制作的彩色模型第三节 三维打印快速成型设备及材料2. Objet公司开发的设备及材料公司开发的设备及材料第三节 三维打印快速成型设备及材料a) Connex500 b) Connex350V图图6-7 Objet公司的公司的Connex型号设备型号设备图图6-8 Objet公司的公司的Objet260型号设备型号设备第三节 三维打印快速成型设备及材料图图6-9 Objet公司的公司的Eden型号设备型号设备a) Objet24 b) Objet30图图6-10 Objet公司的公司的Eden型号设备型号设备第三节 三维

15、打印快速成型设备及材料第三节 三维打印快速成型设备及材料第三节 三维打印快速成型设备及材料 3. 3D Systems公司开发的设备及材料公司开发的设备及材料 3D Systems公司作为快速成型设备全球最早的设备供应商，一直以来致力于快速成型技术的研发与技术服务工作，在引领SLA光固化快速成型技术的同时，也陆续开展了其他快速成型技术的研究，陆续推出SLS设备及3DP设备等。近期，成功并购Z Corp公司，3DP技术的实力和地位再上新台阶。面向不同用户的需求，目前推出的3DP设备分为Personal系列与Professional系列。2009年以来，3D Systems公司推出价格1万美元以下

16、的面向小客户的Personal 3DP设备。主要型号有Glider、Axis Kit、RapMan、3D Touch、ProJet 1000、ProJet 1500、V-Flash等。第三节 三维打印快速成型设备及材料 Glider 3D Printer的外轮廓尺寸只有508（W）406.4（D）355.6（H）mm大小，重量只有7kg。建造速度为23mm/h，可制作模型的大小为203（W）203（D）140（H）mm。层厚为0.3mm，喷嘴直径为0.5mm，位置精度为0.1mm。下图为Gilder 3D Printer的照片，售价仅1400美元左右。图图6-11 3D Systems公司的公

17、司的Gilder三维打印机三维打印机第三节 三维打印快速成型设备及材料 3D Touch Printer 增加了触摸屏，型号分为单头、双头和三头等，轮廓尺寸为600600700mm，重量为38kg，价格约为4000美元，适合于家庭、学校教室及办公室使用。下图为3D Touch Printer的照片。图图6-12 3D Systems公司的公司的3D Touch三维打印机三维打印机第三节 三维打印快速成型设备及材料第三节 三维打印快速成型设备及材料 ProJet 1000&1500个人打印机及V-Flash 个人打印机具有更高的打印分辨率和速度、更明亮的色彩及打印的模型耐久性更好，其设备

18、主要参数如表6-6所示，使用材料为VisiJet FTI，其性能如表6-7所示。第三节 三维打印快速成型设备及材料第三节 三维打印快速成型设备及材料第三节 三维打印快速成型设备及材料图图6-14 3D Systems公司的公司的ProJet SD 3000三维打印机三维打印机图图6-15 3D Systems公司的公司的ProJet 5000三维打印机三维打印机图图6-16 3D Systems公司的公司的ProJet 6000三维打印机三维打印机第三节 三维打印快速成型设备及材料12喷墨式三维打印快速成型工艺喷墨式三维打印快速成型工艺三维打印快速成型设备及材料三维打印快速成型设备及材料三维喷

19、涂粘结快速成型工艺三维喷涂粘结快速成型工艺34其他快速成型工艺其他快速成型工艺第六章第六章 三维打印快速成型及其他快速成型工艺三维打印快速成型及其他快速成型工艺第四节 其他快速成型工艺激光净成型电子束选区熔化电子束熔丝层积细胞三维结构的增材制造成形细胞三维结构的增材制造成形金属微滴金属微滴3D打印成形打印成形激光近成形技术的基本原理如图1所示。首先在计算机中生成零件的三维CAD实体模型，然后将模型按一定的厚度切片分层，即将零件的三维形状信息转换成一系列二维轮廓信息，随后在数控系统的控制下，用同步送粉激光熔覆的方法将金属粉末材料按照一定的填充路径在一定的基材上逐点填满给定的二维形状，重复这一过程

20、逐层堆积形成三维实体零件。原则上也可以采用同步送丝激光熔覆的方法来成形零件。激光净成型电子束熔丝层积在真空环境中，利用高能量密度的电子束熔化送进的金属丝材，按照计算机预先规划的路径层层堆积，形成致密的冶金结合，直至制造出近净成形的零件与毛坯。国外也称为电子束直接制造技术（Electron Beam Direc Manufacturing，EBDM）。由于成形速度快，往往尺寸精度及表面质量不高，成形后还需进行少量的数控加工。适用于航空航天飞行器大型整体金属结构的快速、低成本制造。电子束选区熔化工艺原理:电子束选区熔化成形技术（Electron Beam selective melting,EBSM）是利用电子束为能量源，在真空保护下高速扫描加热预置的粉末，通过逐层熔化叠加，直接自由成形多孔、致密或多孔-致密复合三维产品的技术。其工作原理如图所示。首先，在工作台上铺一薄层粉末，电子束在电磁偏转线圈的作用下由计算机控制，根据制件各层截面的CAD数据有选择地对粉末层进行扫描熔化，未被熔化的粉末仍呈松散状，可作为支撑；一层加工完成后，工作台下降一个层厚的高度，再进行下一层铺粉和熔化，同时新熔化层与前一层熔合为一体；重复上述过程到制件加工完后从真空箱中取出，用高压空气吹出松散粉末，得到三维零件。细胞三维结构的增材制造成形细胞三维结构对于生理
