工程合并图文教程

1、斯维尔三维算量-“工程合并”图文教程文：刘宗亮 图：刘宗亮  工程合并：比如说刘备做了工程，曹操做了工程，现在想把刘备的首层和曹操的二层合并成一个工程，实现团队分工合作的好处，一般用在非常赶时间建模的情况下。 工程合并原理方法有两种：方法一：打开两个工程文件夹，把其中一个工程文件中的DWG图纸互相一一对应复制到另外一个工程进行替换覆盖即可。方法二：打开两个三维算量软件，分别打开两个工程，然后在其中一个工程中用Ctrl+C复制构件，再到另外一个工程Ctrl+V粘贴构件即可。 方法一：图文详细步骤：如何把A工程首层与B工程基础层合并？1. 如上图：我新建A工

2、程，在“工程设置”的“楼层设置”处，发现楼层名与楼层文件的一一对应命名关系，首层-对应的文件“刘宗亮A工程_首层”基础层-对应的文件“刘宗亮A工程_基础层”综上分析，软件以下划线符号“_”来参与命名工作，下划线前缀为工程名称，下划线后缀是楼层名。表示为：“工程名称_楼层名.DWG”。（注：楼层文件都是DWG格式的，软件未显示格式而已。） 2. 因此可知，每个楼层都会有一张一一对应的DWG图纸，我们可以想象一下，如果把B工程的首层DWG图纸复制替换掉A工程的DWG图纸，那么不就实现了工程合并吗！3. OK的，那么三维算量工程DWG文件怎么找呢？有两种方法，方法1是查看软件标题栏，即可看

3、到文件电脑保存路径。还有办法2，另存为工程保存到电脑桌面。如下图：  4）我们就用另存到电脑桌面的办法，如下图：得到两个文件夹，以工程名称命名的。打开两个文件对比发现挺对东西，但只要知道.dwg和.mdb格式的。（注“.mdb为工程数据库，在三维算量软件中打开工程继续建模，选择打开的工程时都会看见这个格式） 合并前比较一下文件夹异同：A工程文件夹含.dwg图纸有：首层-对应的文件“刘宗亮A工程_首层”基础层-对应的文件“刘宗亮A工程_基础层”B工程文件夹含.dwg图纸有：首层-对应的文件“刘宗亮B工程_首层”基础层-对应的文件“刘宗亮B工程_基础层” 发

4、现前缀工程名称不一样，那么在B工程文件夹单独复制一张图纸“刘宗亮B工程_首层”出来到电脑桌面，然后重命名为“刘宗亮A工程_首层”，接着把它复制进A工程文件夹，于是同名替换覆盖了A工程文件夹的那张图纸了。 是的，这样就实现了B工程首层与A工程基础层合并!本示例的结果是B工程的首层建模内容到合并到了A工程的首层中了。到此，还有需要注意检查两个方面：1、合并后楼层之间轴网是否对齐？如未对齐，可整体偏移移动对齐。2、本层梁板构件标高是否正确？如不对，可“高度自调”，或者批量修改好。所以分工合作之前，先统一新建好工程，设置好工程设置和楼层设置后，把工程复制几份，再分别发给各个团队成员，到时候合

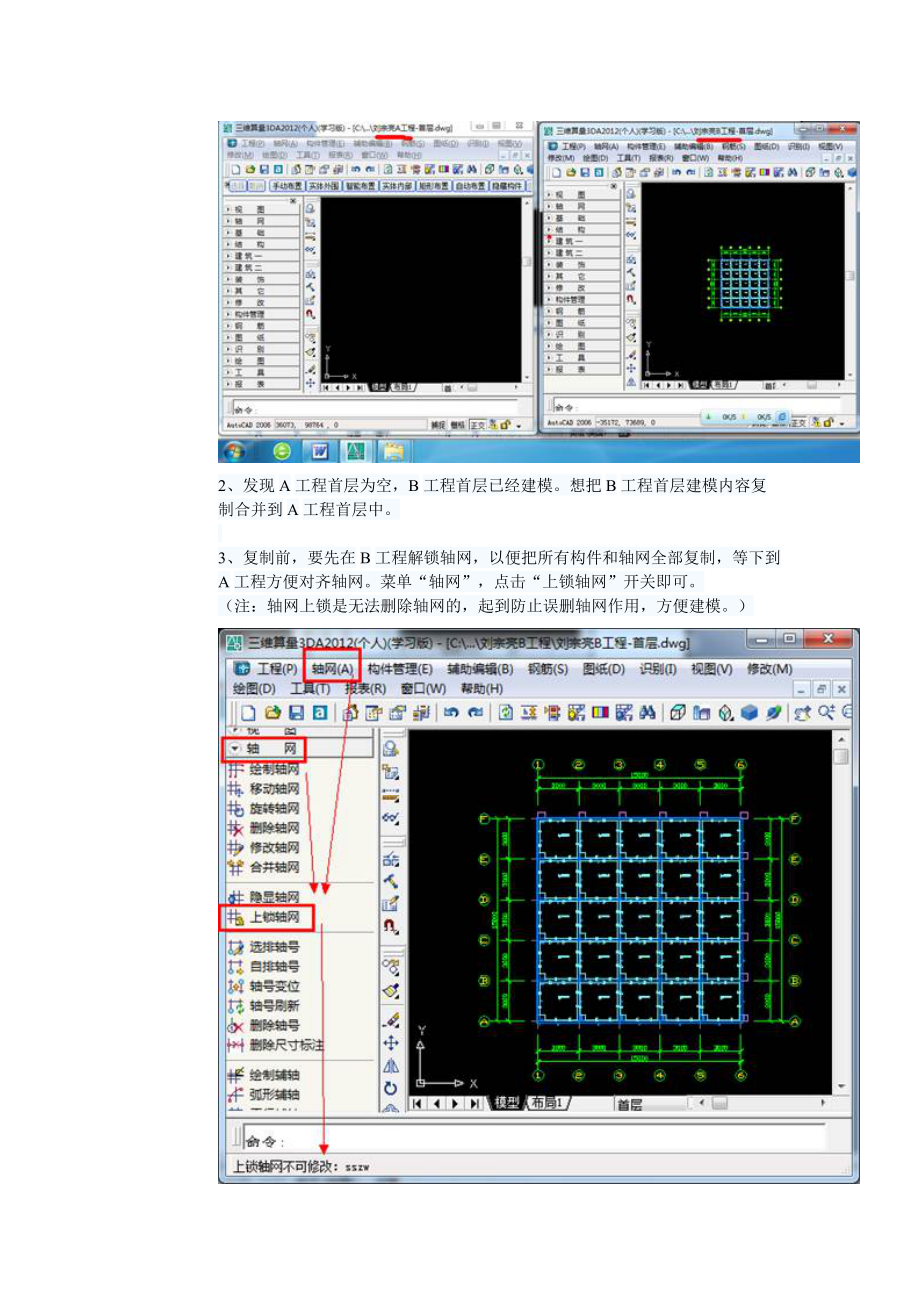

5、并工程就是举手轻而易举的事情了。  方法二：图文详细步骤：如何把A工程首层与B工程基础层合并？1、先打开两个三维算量软件，分别打开A工程和B工程，如下图2、发现A工程首层为空，B工程首层已经建模。想把B工程首层建模内容复制合并到A工程首层中。 3、复制前，要先在B工程解锁轴网，以便把所有构件和轴网全部复制，等下到A工程方便对齐轴网。菜单“轴网”，点击“上锁轴网”开关即可。（注：轴网上锁是无法删除轴网的，起到防止误删轴网作用，方便建模。）4、“上锁轴网”并非是只能上锁，上锁解锁都是它。命令行对应提示，如下图：5、在B工程中，鼠标框选需要复制的所有构件，如下图：此时可按下“Ctrl+C”组合键，即可完成对象的复制。 6、到A工程中，再按下“Ctrl+V”组合键，命令行出现粘贴提示“指定插入点”，如下图：此时可点击鼠标左键，即可完成对象的粘贴。到此，还有需要注意一点：方法二操作前，先做“拷贝楼层”，把轴网从其他层拷贝到本层。最后粘贴过来的内容，就可以通过整体偏
