交通灯的PLC控制实验报告

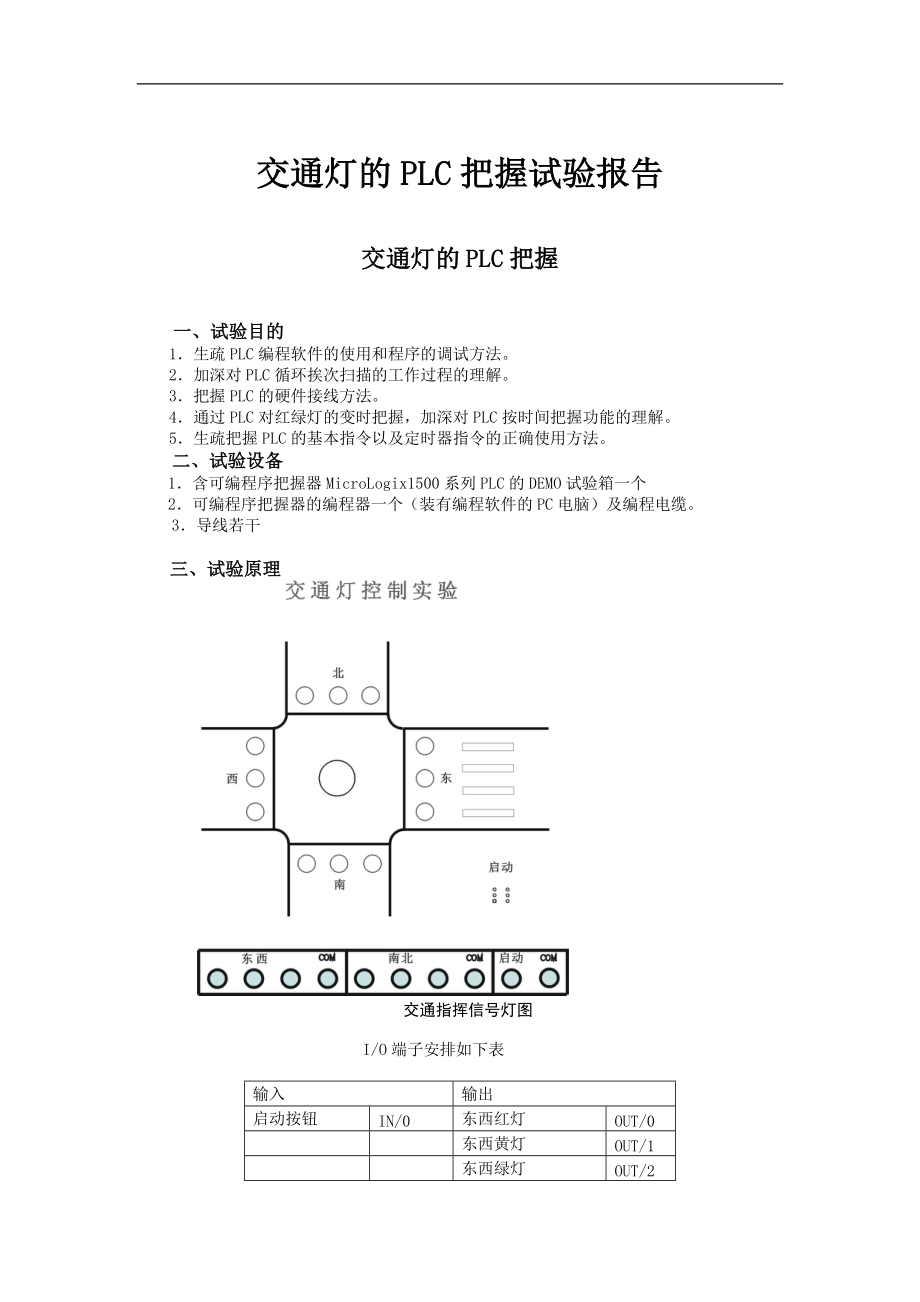

1、交通灯的PLC把握试验报告交通灯的PLC把握一、试验目的1生疏PLC编程软件的使用和程序的调试方法。2加深对PLC循环挨次扫描的工作过程的理解。3把握PLC的硬件接线方法。4通过PLC对红绿灯的变时把握，加深对PLC按时间把握功能的理解。5生疏把握PLC的基本指令以及定时器指令的正确使用方法。二、试验设备1含可编程序把握器MicroLogix1500系列PLC的DEMO试验箱一个2可编程序把握器的编程器一个（装有编程软件的PC电脑）及编程电缆。3导线若干三、试验原理 交通指挥信号灯图I/O端子安排如下表 输入输出启动按钮IN/0东西红灯OUT/0东西黄灯OUT/1东西绿灯OUT/2南北红灯OU

2、T/3南北黄灯OUT/4南北绿灯OUT/5注：PLC的24V DC端接DEMO模块的24V+ ； PLC的COM端接DEMO模块的COM 。 四、系统硬件连线与把握要求接受1764-L32LSP型号的MicroLogix 1500可编程把握器，进行I/O端子的连线。它由220V AC供电，输入回路中要串入24V直流电源。1764系列可编程把握器的产品名目号的各位含义如下示。1764：产品系列的代号L ：基本单元24 ：32个I/O点（12个输入点，12个输出点）B ：24V直流输入W ：继电器输出A ：100/240V沟通供电下图为可编程把握器把握交通信号灯的I/O端子的连线图。本试验中模拟交

3、通信号灯的指示灯由24V直流电源供电。O/2-O/4为南北交通信号灯，O/5-O/7为东西交通信号灯。DCCOMI/0VACVDCVACVDCO/0O/1O/2O/4O/3O/5红绿黄红绿黄24V DC24V DC24V DCMicroLogix1500实现交通指挥信号灯的把握，交通指挥信号灯的布置，把握要求如下：（1）信号灯受一个启动开关把握，当启动开关接通时，信号灯系统开头正常工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，全部信号灯熄灭。（2）南北红灯维持25秒。在南北红灯亮的同时东西绿灯也亮，并维持20秒。到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维

4、持2秒。到2秒钟时，东西黄灯熄灭，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。（3）东西红灯亮维持30秒，南北绿灯维持25秒，然后闪亮3秒钟，熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。（4）上述信号灯状态周而复始。五、试验步骤1按硬件原理图连接好PLC-DEMO的电源及输入输出端子，检查无误后通电。2在RSLogix500软件中编写PLC梯形图程序(如下)。3将梯形图程序编译无误后下载到PLC把握器。4将PLC的工作状态选择至RUN状态，运行程序。5调试PLC梯形图程序是否符合把握要求。按下启动按钮，将起动信号I/0输入给PLC，观看PLC的输出显示结果是否符合把握要求

5、，若不符合要求，应对所输入的程序进行修改，反复调试直到满足要求为止。6 再次按下启动按钮，即启动按钮弹起，将停止信号输入给PLC，PLC全部的输出均为OFF，红绿灯停止工作。6、 心得体会通过两次的试验，我对PLC的运用更加机敏了。上学期的课程中，我接触到了PLC编程，但那只是理论，只是在纸上编写程序，并没有运用到实际中。在两次的试验课上，我才真正领会到了实践的重要性，不实践，就根本不知道自己到底有哪些问题。通过在电脑上编写PLC程序，才知道有哪些错误，通过不断的调试修改，以及和组员们的争辩，我们最终才让交通灯合理地亮起来。另外，在组队完成试验过程中，我们除了要把学问把握和利用起来，还更应当利

6、用团队协作力量，并不应当自己做自己的，应当要把团队的力气发挥到极致，这样才能事半功倍。通过此次plc交通灯试验，让我对于plc梯形图、指令表、挨次功能图有了更好的了解，也让我了解了关于plc设计原理。有很多设计理念来源于实际，从中找出最适合的设计方法，并且需要夹杂着大量的规律和理性的思考。在此是要进行的过程中，每个人都想自己的方案得到实现，乐观向同学说明自己的想法。能过比较选出最好的方案。在这过程也提高了我们的表达力量。在设计的过程中我们还得到了老师的挂念与意见。在学习的过程中，不是每一个问题都能自己解决，向老师请教或向同学争辩是一个很好的方法，不是有句话叫做思而不学者殆。做事要学思结合，才能高效的完成试验内容。 通过这两次试验。我学会了plc的基本编程方法，对plc的工作原理和使用方法也有了更深刻的理解。在对理论的实际运用中，提高了我们的工程素养。我们对学问的撑握都是思想上的，对一些细节
