明洞工程检表及记录表

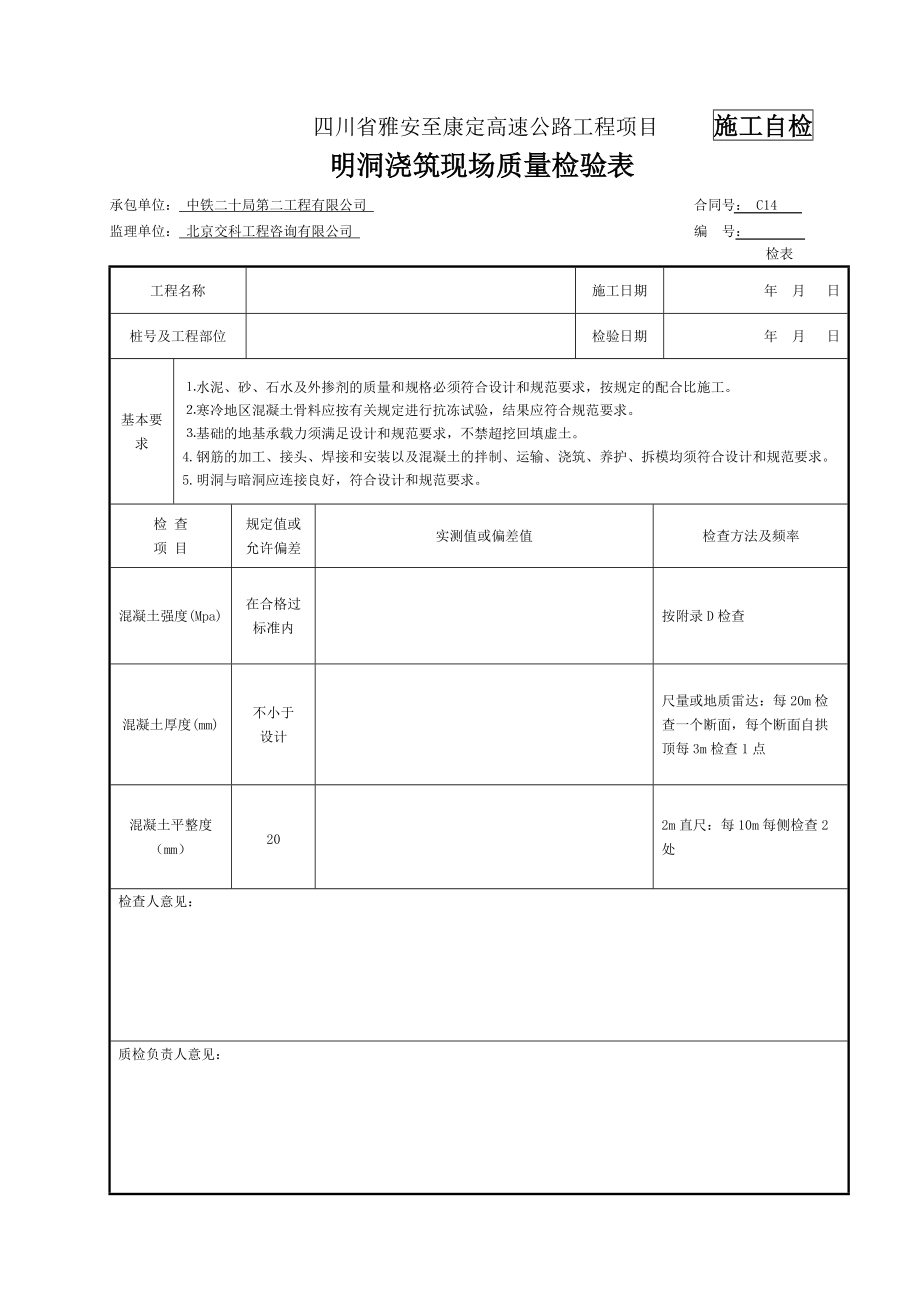

1、 四川省雅安至康定高速公路工程项目 施工自检明洞浇筑现场质量检验表承包单位： 中铁二十局第二工程有限公司 合同号： C14 监理单位： 北京交科工程咨询有限公司 编 号： 检表工程名称施工日期 年 月 日桩号及工程部位检验日期 年 月 日基本要求水泥、砂、石水及外掺剂的质量和规格必须符合设计和规范要求，按规定的配合比施工。寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求。基础的地基承载力须满足设计和规范要求，不禁超挖回填虚土。4.钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、浇筑、养护、拆模均须符合设计和规范要求。5.明洞与暗洞应连接良好，符合设计和规范要求。检 查 项 目

2、规定值或允许偏差实测值或偏差值检查方法及频率混凝土强度(Mpa)在合格过标准内按附录D检查混凝土厚度(mm)不小于设计尺量或地质雷达：每20m检查一个断面，每个断面自拱顶每3m检查1点混凝土平整度（mm）202m直尺：每10m每侧检查2处检查人意见：质检负责人意见： 四川省雅安至康定高速公路工程项目 明洞浇筑外观鉴定检查记录表 承包单位：中铁二十局第二工程有限公司 合 同 号： C14 监理单位：北京交科工程咨询有限公司 编 号： 外观记录 工 程 名 称明洞浇筑 施 工 日 期年 月 日桩号及工程部位 检 验 日 期 年 月 日基本要求1、混凝土表面密实，每延米的隧道面积中，蜂窝麻面和气泡面

3、积不超过 0.5%。不符合要求时，每超过0.5减 0.51 分.蜂窝麻面深度超过 5mm 时不论面积大小，发现一处减 1 分。深度超过 10mm 时应处理。 2、结构轮廓线条顺直美观，混凝土颜色均匀一致。不符合要求时减 l3 分。 3、施工缝平顺无错台。不符合要求时每处减 12 分。 4、混凝土因施工养护不当产生裂缝，每条裂缝减 0.52 分。 项次检查项目规定值或允许偏差值检查方法外观缺陷扣分不合格记录扣分标准扣分扣分合计1混凝土表面蜂窝麻面和气泡面积不得超过该面面积的 0.5%；蜂窝麻面深度不得超过5mm检查表面缺陷面积(m2)，计算缺陷面积的百分比及超过0.5%的百分数(%)；蜂窝麻面深

4、度超过5mm的处数检查 m2，缺陷 m2，缺陷率 %0.5-1分/0.5%；1分/处 分 分超过1%的百分数: %，超过5mm的蜂窝麻面的深度 处2结构轮廓线条顺结构轮廓线条顺直美观，混凝土颜色均匀一致目测检查是否符合规定1-3分 分3施工缝施工缝平顺无错台目测检查是否符合规定1-2分 分4混凝土养护混凝土规范养护不应产生裂缝目测计数裂缝 条数0.5-2/条 分检查人： 质检负责人： 现场监理： 专业监理： 四川省雅安至康定高速公路工程项目 施工自检隧道模筑混凝土拆模后检查记录表承包单位：中铁二十局第二工程有限公司 合同号： C14 监理单位： 北京交科工程咨询有限公司 编 号： 隧道记录表2

5、4 合同段工程名称桩号或部位检查日期检查项目规定值或允许偏差设计值实测值合格率（%）备注衬砌厚度(cm)拱顶标高(cm)起拱线处净宽(cm)左侧右侧管沟顶面处净宽(cm)左侧右侧蜂窝麻面面积深度(mm)模板接头、接疑错台(mm)砼表面平整度(mm)排水管间距(cm)检查结果：检查人： 质检负责人：四川省雅安至康定高速公路工程项目混凝土浇筑申请报告单承包单位：中铁二十局第二工程有限公司 合同号： C14 监理单位：北京交科工程咨询有限公司 监表13工程名称申请浇筑日期年 月 日桩号部位申请检验日期年 月 日预计浇筑具体时间时 分至 时 分材料名称存放地点或料场编号检测报告单编号材料来源水泥骨料砂

6、外加剂脱模剂支架模板等检查情况主要机具设备名称及数量主要技工数量混凝土配合比报告编号水灰比每m3混凝土中各项材料用量（Kg）水泥砂卵石或碎石水外加剂坍落度（cm）单位体积重量（Kg/m3）配合比设计的抗压强度龄期（天）强度（Mpa）施工配合比-现场施工技术员意见：日期： 年 月 日现场监理检查意见：日期： 年 月 日工地试验室检测工程师意见：日期： 年 月 日专业监理（或监理试验室检测工程师）检查意见：日期： 年 月 日 四川省雅安至康定高速公路工程项目 施工自检 混凝土施工检查记录表 承包单位：中铁二十局第二工程有限公司 合同号： C14 监理单位：北京交科工程咨询有限公司 编 号： 记录表

7、13 工程名称浇筑开始时间年 月 日 时 分桩号及工程部位浇筑完成日期年 月 日 时 分检查项目检查情况记录备注混凝土强度（MPa）混凝土来源混凝土配合比混凝土施工配合比混凝土水泥用量(kg/m3)混凝土水灰比材料情况水泥砂石水掺合料外加剂实测坍落度(mm)拌和方式振捣方式运输方式施工间断记录天气情况气温(C)最高最低试件编号监理意见：检查人： 质检负责人： 四川省雅安至康定高速公路工程项目 施工自检衬砌钢筋现场质量检验表承包单位：中铁二十局第二工程有限公司 合同号： C14 监理单位：北京交科工程咨询有限公司 编 号： 检表工程名称施工日期 年 月 日桩号及工程部位检验日期 年 月 日基本要

8、求钢筋的品种、规格、形状、尺寸、数量、接头位置必须符合设计要求和有关标准的规定。检查项目规定值或允许偏差实测值或偏差值检查方法及频率主筋间距（mm）10尺量：每20m检查5点两层钢筋间距（mm）5尺量：每20m检查5点箍筋间距（mm）20尺量：每20m检查5处绑扎 搭接 长度受拉级钢筋30d尺量：每20m检查3个接头级钢筋35d受压级钢筋20d级钢筋25d钢筋加工钢筋长度（mm）-10,+5尺量：每20m检查2根检查人意见：质检负责人意见： 四川省雅安至康定高速公路工程项目 衬砌钢筋外观鉴定检查记录表 承包单位：中铁二十局第二工程有限公司 合 同 号： C14 监理单位：北京交科工程咨询有限公

9、司 编 号： 外观记录 工 程 名 称 衬砌钢筋 施 工 日 期年 月 日桩号及工程部位 检 验 日 期 年 月 日基本要求无污秽、无锈蚀。不符合要求时减 13 分。项次检查项目规定值或允许偏差值检查方法外观缺陷扣分不合格记录扣分标准扣分扣分合计1衬砌钢筋表面无污秽、无锈蚀目测检查是否符合规定1-3分 分 分检查人： 质检负责人： 现场监理： 专业监理： 四川省雅安至康定高速公路工程项目 施工自检衬砌安装钢筋检查记录表承包单位：中铁二十局第二工程有限公司 合同号： C14 监理单位：中铁二十局第二工程有限公司 编 号： 隧道记录表20 合同段工程名称桩号或部位检查日期检 查 项 目允许值设计值

10、实 测 值钢筋直径(mm)主筋间距(mm)箍筋间距(mm)网孔尺寸(mm)钢筋层距(mm)邦扎搭接长度(cm)受拉级钢级钢受压级钢级钢保护层厚度(mm)焊接预埋件位置钢筋骨架在模板内固定情况外观检查：检查结果检查人： 质检负责人： 四川省雅安至康定高速公路工程项目 施工自检模板安装检查记录表承包单位：中铁二十局第二工程有限公司 合同号： C14 监理单位：中铁二十局第二工程有限公司 编 号： 隧道记录表21 合同段工程名称检查日期桩号或部位围岩类别：内拱顶标高（0）点设计标高A/B实测A/B高差A/B净空检查取点示意图点位设计净空(cm)实侧宽度(cm)误差hbABAB12345678衬砌厚度

11、检查取点示意图点位设计厚度(cm)实测厚度(cm)超+欠-AS十米桩BAS十米桩B012345678超挖回填要求：模板：（板缝、平整、脱模剂、固定情况）堵头板安设与固定：伸缩缝、沉降缝、工作缝处置及橡胶止水带安设：其他：预留孔洞、预埋件设置检查结果检查人： 质检负责人：四川省雅安至康定高速公路工程项目 施工自检水准测量记录表 承包单位： 中铁二十局第二工程有限公司 合同号： C14监理单位： 北京交科工程咨询有限公司 编 号： 工程名称: 工程部位: 检测日期： 测表3测点水准尺读数视线高高程（m）设计高程(m)偏差值(mm)备注后视中间点前视备注：测量： 计算： 复核： 四川省雅安至康定高速

12、公路工程项目 施工自检 防水层现场质量检验表承包单位： 中铁二十局第二工程有限公司 合同号： C14监理单位： 北京交科工程咨询有限公司 编 号： 检表工程名称施工日期 年 月 日桩号及工程部位检验日期 年 月 日基本要求1) 防水材料的质量、规格等应符合设计和规范要求。2) 防水层施工前，明洞混凝土外部应平整，不得有钢筋露出。3) 明洞外模拆除后应立即做好防水层和纵向盲沟。检查项目规定值或允许偏差实测值或偏差值检查方法及频率搭接长度(mm)100尺量：每环测3处卷材向隧道延伸长度(mm)500尺量：检查5处卷材于基底的横向长度(mm)500尺量：检查5处沥青防水层每层厚度(mm)2尺量：检查

13、10点检查人意见：质检负责人意见： 四川省雅安至康定高速公路工程项目 施工自检明洞外贴式防水层检查记录表承包单位： 中铁二十局第二工程有限公司 合同号： C14 监理单位： 北京交科工程咨询有限公司 编 号： 隧道记录表02 合同段工程名称桩号或部位检查日期检 查 项 目允许值设计值实 测 值合格率(%)卷材搭接长度(m)卷材向隧道延伸长度(m)拱圈背部检查要求实际防水卷材安装检查要求实际粘土隔水层检查要求实际检查结果检查人： 质检负责人： 四川省雅安至康定高速公路工程项目 明洞防水层外观鉴定检查记录表 承包单位：中铁二十局第二工程有限公司 合 同 号： C14 监理单位：北京交科工程咨询有限

14、公司 编 号： 外观记录 工 程 名 称明洞防水层 施 工 日 期年 月 日桩号及工程部位 检 验 日 期 年 月 日基本要求防水卷材无破损，接合处无气泡、折皱和空隙。不符合要求时，一处减 1 分，并采取修补措施或返工处理。项次检查项目规定值或允许偏差值检查方法外观缺陷扣分不合格记录扣分标准扣分扣分合计1防水卷材防水卷材无破损，接合处无气泡、折皱和空隙检查不合格处数不合格 处1/处 分 分检查人： 质检负责人： 现场监理： 专业监理： 四川省雅安至康定高速公路工程项目 施工自检明洞回填现场质量检验表承包单位： 中铁二十局第二工程有限公司 合同号： C14 监理单位： 北京交科工程咨询有限公司

15、编 号： 检表工程名称施工日期 年 月 日桩号及工程部位检验日期 年 月 日基本要求1、 墙背回填应两侧同时进行。2、 人工回填时，拱圈混凝土的强度应达到设计强度的75。机械回填时，拱圈混凝土强度应达到设计强度且拱圈外人工夯填厚度不小于1.Om。3、明洞粘土隔水层应与边坡、仰坡搭接良好，封闭紧密。检 查 项 目规定值或允许偏差实测值或偏差值检查方法及频率回填层厚(mm)300尺量：回填一层检查一次，每次每侧检查5点两侧回填高差(mm)500水准仪：每层测3次坡度不大于设计尺量：检查3处回填压实质量压实质量符合设计要求 层厚及碾压遍数符合要求检查人意见：质检负责人意见：每5层已做（不要打印上）

16、四川省雅安至康定高速公路工程项目 施工自检明洞回填检查记录表承包单位： 中铁二十局第二工程有限公司 合同号： C14 监理单位： 北京交科工程咨询有限公司 编 号： 隧道记录表01合同段工程名称土石类别：桩号或部位检查日期开挖超坡部位及坡比：墙背回填要求及实际回填：拱背两侧回填（填料、分层、夯实及两侧对称）情况：拱顶以上回填：回填过程中、外设防水层的损毁及补救情况：粘土隔水层检查：其他：检查人： 质检负责人：四川省雅安至康定高速公路工程项目 施工自检水准测量记录表 承包单位： 中铁二十局第二工程有限公司 合同号： C14监理单位： 北京交科工程咨询有限公司 编 号： 工程名称: 工程部位: 检
