地下室车库室内回填技术交底

1、. 技 术 交 底 记 录 资料编号表 C2-1工程名称北京华贸城（五期）发展工程交底日期2013年 10月27 日施工单位青建集团股份公司分项工程名称土方回填工程交底提要C1-3、C1-5车库内回填土施工交底内容：1 施工准备1.1技术准备技术人员和工长必须认真熟悉图纸，按图纸及规范要求合理安排组织施工，按施工规范及施工方案对施工人员进行技术交底和安全交底。1.2施工准备主要机具、施工机械、材料及劳动力计划1.2.1机具及施工机械准备蛙式打夯机8台铁 锹圆头和方头各8把装载机4台挖土机2台自卸卡车6台备注：以上机具在施工过程中可根据现场实际及进度等要求进行调整。1.2.2材料准备现在施工的是

2、各楼室内房间回填土，土源为一标段场区东侧的存土。回填土施工时，需要用自卸式卡车将土运至回填部位。主要材料如下：2:8灰土。1.2.3劳动力计划本工程回填土工程量虽然不大，但是施工工期短，施工作业面小，对本工程的施工造成影响，因此，必须合理安排劳动力，对现场操作工人随时进行调整，确保高峰期不少于20人。审核人交底人接受交底人 技 术 交 底 记 录 资料编号表 C2-1工程名称北京华贸城（五期）发展工程交底日期2013年 10月27 日施工单位青建集团股份公司分项工程名称土方回填工程交底提要C1-3、C1-5车库内回填土施工交底内容：2 施工安排本工程现场房心回填根据回填的部位利用汽车坡道、窗井

3、、通风竖井等地方进行下料回填。3 施工部位的技术要求及作业条件3.1回填要求根据图纸设计要求，车库工程汽车库、汽车坡道、变配电室夹层（地下二层）、地下二层楼梯间、楼梯间前室、通风机房、排风竖井、集气室、走道、扩散室、电气小间、进风竖井回填均采用为2:8灰土回填，夯实系数为0.94。回填过程中，边角部位用机械打夯机夯实，并且用人工辅助夯实。3.2作业条件3.2.1标准击实试验：土方回填料确定后，项目部质检员、试验员邀。请监理工程师共同在回填存土场地或供土场区内进行取样，抽取的土样应具有代表性，各土层和各性状的土都应包括。土样抽取后送实验室做标准击实试验，确定最优含水率为9.9%，最大干密度1.7

4、7g/cm³，控制干密度为1.66 g/cm³。3.2.2现场压实试验：标准击实试验完成后，即在施工现场安排压实试验，压实试验的目的：（1）核查土料压实后是否能够达到设计或规范规定的压实干密度值；（2）核查压实机具的性能是否满足施工要求；（3）选定合理的施工压实参数：铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数；（4）确定有关质量控制的技术要求和检测方法。审核人交底人接受交底人 技 术 交 底 记 录 资料编号表 C2-1工程名称北京华贸城（五期）发展工程交底日期2013年 10月27 日施工单位青建集团股份公司分项工程名称土方回填工程交底提要C1-3、C1

5、-5车库内回填土施工交底内容：3.2.3不同的回填部位采用不同的压实机具：灰土蛙夯夯实遍数从4遍开始用环刀法抽取试样，测定干密度值，达不到要求再夯实6遍、8遍测定直到合格。3.2.4施工前技术交底：房心回填前，由技术部门组织工长向作业班组、质检员进行详细的技术交底，将回填部位的材料要求、根据压实试验确定的压实参数、施工方法等技术要求，交代清楚。4 主要施工方法4.1施工工艺回填方法：选土房心清理墙体基础砌筑完成铺第一步土夯实取样验收铺第二步土铺最后一步土夯实取样验收房心清理MS砌块砌筑并灌实检验砂石质量 分层铺筑级配砂石 洒水 夯实 找平验收4.2施工方法回填土的原土土质应符合设计要求及施工规

6、范的相关规定，施工前根据规范要求需过筛时（回填素土粒径不大于50mm，灰土粒径不大于20mm），应在槽边或存土点过筛。回填材料采用天然级配砂石，或级配良好的人工级配碎石，不均匀系数Cu应大于5，不得含有植物残体、垃圾等杂质，含泥量不宜超过5%。回填前应将室内的垃圾等杂物清理干净，将出墙管密封，将各种外漏洞口堵严。检查土及天然级配砂石的种类和质量是否符合标准要求：有无杂物，粒径是否符合规定，以及回填土的含水率是否在控制的范围内。含水率工地检验方法：用手将灰土紧握成团，两指轻捏即碎为宜。如含水率偏高，可采用翻松、晾晒或均匀掺入干土、白灰等措施；如遇回填土的含水量偏低，可采用预先洒水湿润等措施。土料

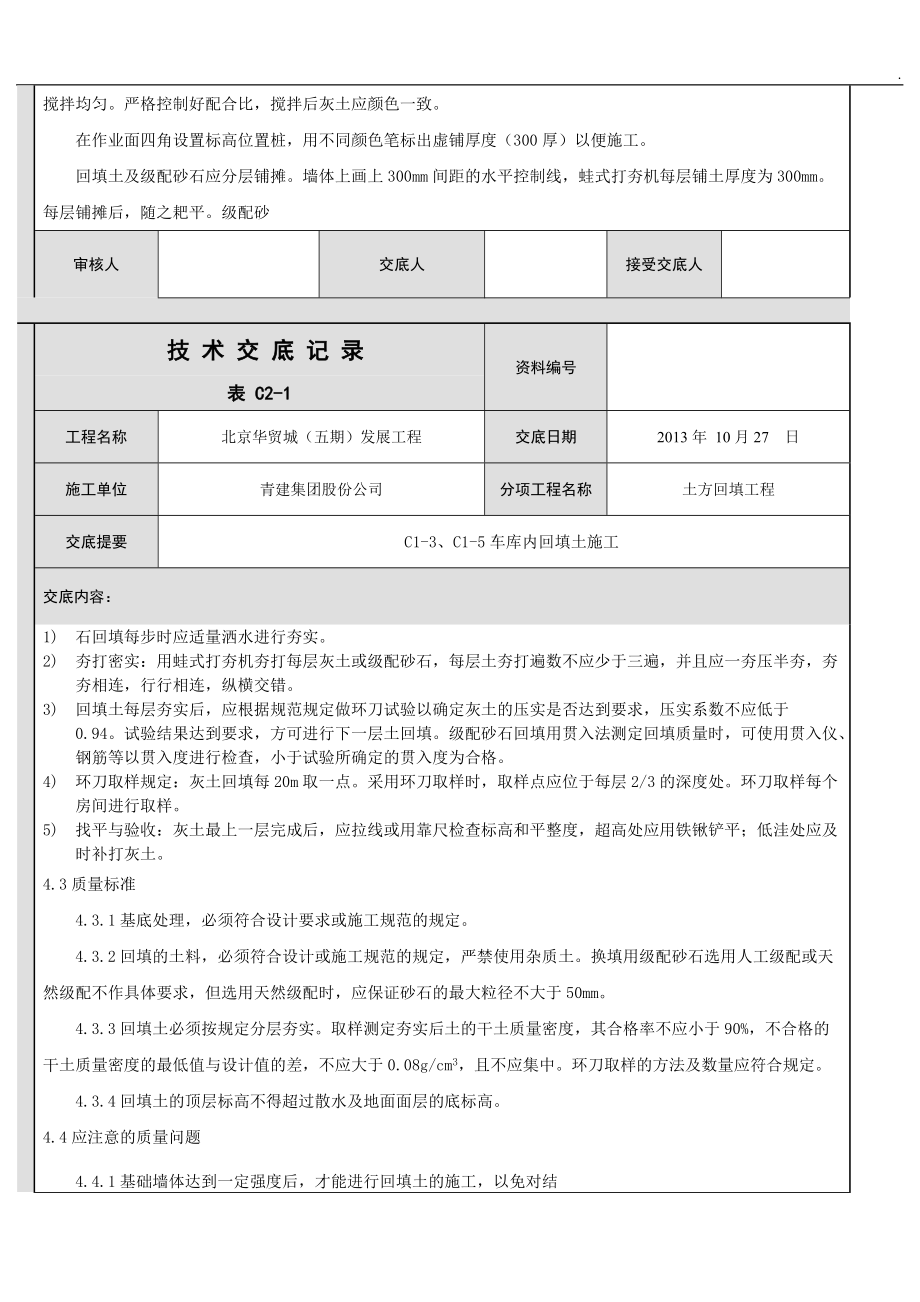

7、必须用筛子过筛，且应作到随筛、随拌、随打、随盖。灰土拌和：灰土为2：8灰土，应通过梯形锥体标准斗（上小下大）将素土和石灰按体积比为2：8的掺量，搅拌均匀。严格控制好配合比，搅拌后灰土应颜色一致。在作业面四角设置标高位置桩，用不同颜色笔标出虚铺厚度（300厚）以便施工。回填土及级配砂石应分层铺摊。墙体上画上300mm间距的水平控制线，蛙式打夯机每层铺土厚度为300mm。每层铺摊后，随之耙平。级配砂审核人交底人接受交底人 技 术 交 底 记 录 资料编号表 C2-1工程名称北京华贸城（五期）发展工程交底日期2013年 10月27 日施工单位青建集团股份公司分项工程名称土方回填工程交底提要C1-3、

8、C1-5车库内回填土施工交底内容：1) 石回填每步时应适量洒水进行夯实。2) 夯打密实：用蛙式打夯机夯打每层灰土或级配砂石，每层土夯打遍数不应少于三遍，并且应一夯压半夯，夯夯相连，行行相连，纵横交错。3) 回填土每层夯实后，应根据规范规定做环刀试验以确定灰土的压实是否达到要求，压实系数不应低于0.94。试验结果达到要求，方可进行下一层土回填。级配砂石回填用贯入法测定回填质量时，可使用贯入仪、钢筋等以贯入度进行检查，小于试验所确定的贯入度为合格。4) 环刀取样规定：灰土回填每20m取一点。采用环刀取样时，取样点应位于每层2/3的深度处。环刀取样每个房间进行取样。5) 找平与验收：灰土最上一层完成

9、后，应拉线或用靠尺检查标高和平整度，超高处应用铁锹铲平；低洼处应及时补打灰土。4.3质量标准4.3.1基底处理，必须符合设计要求或施工规范的规定。4.3.2回填的土料，必须符合设计或施工规范的规定，严禁使用杂质土。换填用级配砂石选用人工级配或天然级配不作具体要求，但选用天然级配时，应保证砂石的最大粒径不大于50mm。4.3.3回填土必须按规定分层夯实。取样测定夯实后土的干土质量密度，其合格率不应小于90%，不合格的干土质量密度的最低值与设计值的差，不应大于0.08g/cm3，且不应集中。环刀取样的方法及数量应符合规定。4.3.4回填土的顶层标高不得超过散水及地面面层的底标高。4.4应注意的质量

10、问题4.4.1基础墙体达到一定强度后，才能进行回填土的施工，以免对结审核人交底人接受交底人 技 术 交 底 记 录 资料编号表 C2-1工程名称北京华贸城（五期）发展工程交底日期2013年 10月27 日施工单位青建集团股份公司分项工程名称土方回填工程交底提要C1-3、C1-5车库内回填土施工交底内容：构基础造成损坏。4.4.2基础肥槽回填土，必须清理到基础底面标高，才能逐层回填。4.4.3虚铺土过厚、夯实不够或冬施时冻土块较多会造成回填土下沉，而导致地面、散水裂缝甚至下沉。4.4.4未按要求测定干土质量密度：回填土每层都应测定夯实后的干土质量密度，符合设计要求后才能铺摊上层土。试验报告要注明

11、土料种类、试验日期、试验结论及试验人员签字。未达到设计要求部位，应有处理方法和复验结果。4.4.5回填土下沉：因虚铺土超过规定厚度，或夯实不够遍数，甚至漏夯，室内回填前有机杂物或落土清理。这些问题均应在施工中认真执行规范的有关各项规定，并要严格检查，发现问题及时纠正。4.4.6回填土夯压不密：应在夯压时对干土适当洒水加以润湿；如回填土太湿同样夯不密实呈“橡皮土”现象，这时应将“橡皮土”挖出，重新换好土再予夯实。审核人交底人接受交底人 技 术 交 底 记 录 资料编号表 C2-1工程名称北京华贸城（五期）发展工程交底日期2013年 10月27 日施工单位青建集团股份公司分项工程名称土方回填工程交

12、底提要MS密实隔墙砌块砌筑要点交底内容：5 施工保证措施5.1质量保证措施5.1.1土方填筑时，对填筑段应选派有经验的工程技术人员在现场填筑中进行监督并密切配合监理工程师的检查工作。5.1.2试验干容重不合格的不得进行下道工序。5.1.3在土方填筑过程中，安排专职试验员分步取样，检测合格后方可进行下步土的回填。5.1.4在堆土料场，不定期对土料的含水量进行检查，对于含水量较高的土料应及时翻晒，待其含水量达到要求后方可进行回填。5.1.5回填土施工范围内必须将室内清理干净，不得有淤泥、保温板碎屑及其他杂物；8.1.6管道部位或线管预留位置进行机械与人工配合夯实处理，确保此部位填土的密实度符合设计要求。5.1.7出现不合格的回填土，必须及时返工、修理和补强。5.1.8夜间施工时，应合理安排施工顺序，安装足够的照明设施，防止因铺填超厚而造成夯击
