教学楼综合布线课程设计

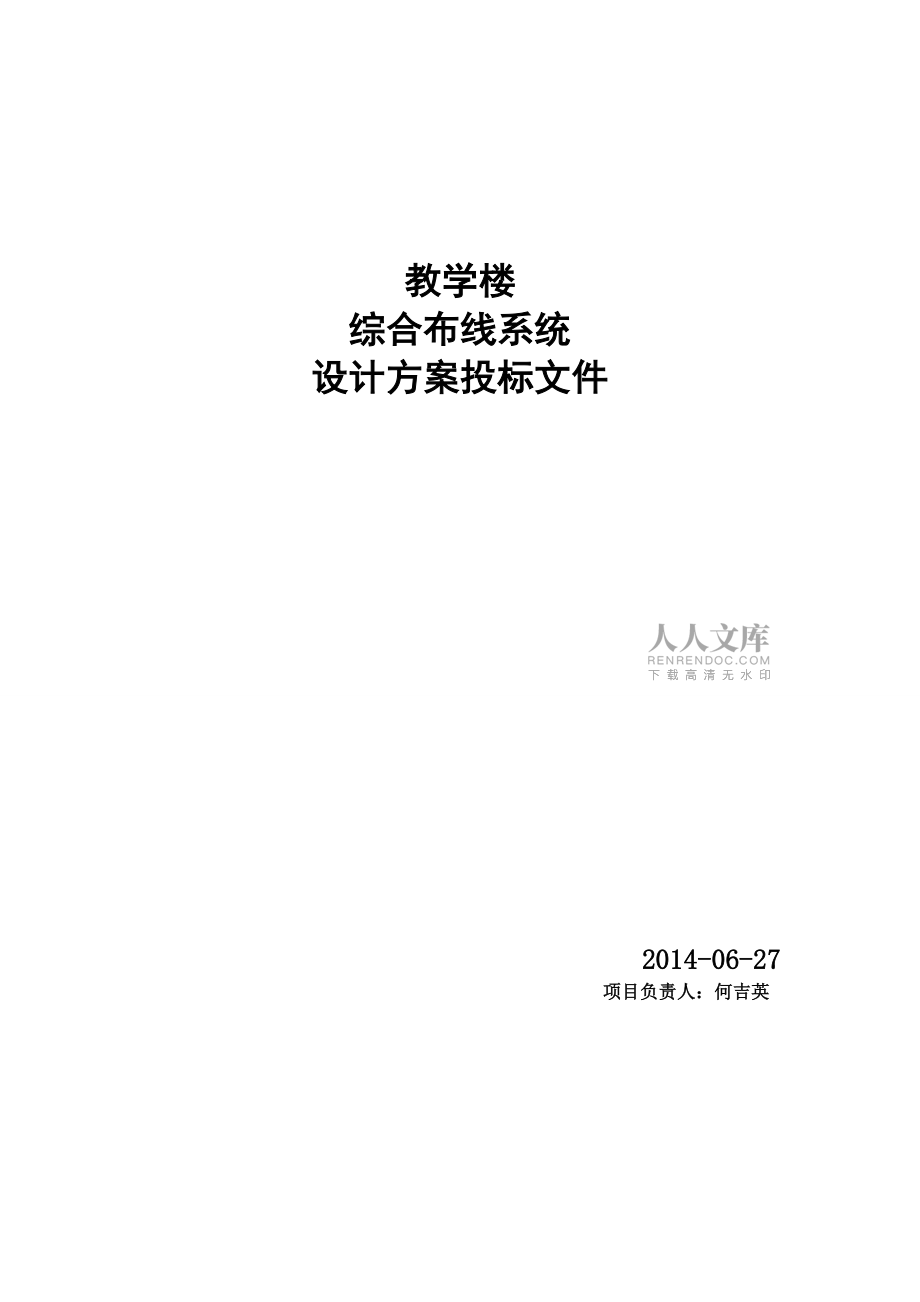

1、哈尔滨理工大学课程设计课 程 名： 网络工程与综合布线题目： 教学楼综合布线系统 设计方案投标文件院、系：计算机科学与技术学院 网络工程系班 级： 网络11-2学 号： 1104020208姓名： 何吉英指导教师： 席亮 成 绩： 2014年06月27日教学楼综合布线系统设计方案投标文件 2014-06-27 项目负责人：何吉英目录一、前言1二、客户需求分析2三、综合布线系统设计4四、服 务16一、前言关于教学楼综合布线系统，按照招标方的一切要求，整个教学楼综合布线系统，我们所设计的布线方式不仅仅能够满足当今对智能化的需求，还不影响整栋楼层的美观。不仅仅能够兼容传统上的布线系统，还具备开放性，

2、灵活性，可靠性，先进性，经济性等特点。按照招标方具体要求以及建筑图纸对综合布线的规划所做的该教学楼的综合布线系统设计方案，进行与招标方达成一致，合作愉快，并且把关于教学楼一切布线做到尽善尽美。综合布线系统在设计过程中既要充分考虑所能预见的计算机技术、通信技术和控制技术飞速进步发展的因素，同时也要考虑到政府宏观政策、法规、标准、规范的指导和实施的原则。使整个设计通过对建筑物结构、系统、服务与管理4个要素的合理优化，最终成为一个功能明确、投资合理、应用高效、扩容方便的实用综合布线系统。所以我们的布线方案应该遵循以下几个原则：1.1标准化原则EIA/TIA 568 工业标准及国际商务建筑布

3、线标准ISO/IEC标准国内综合布线标准1.2实用性原则 实施后的通信布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信等功能。1.3灵活性原则 布线系统能够满足灵活应用的要求，即任意一信息点都能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机等。1.4模块化原则 布线系统中，除去铺设在建筑物内的缆线外，其余所有的接插件都应是积木式的标准件，以便管理和使用。1.5可扩充性原则 布线系统是可以扩充的，以便将来有更大的发展时将设备扩充进去。1.6 经济性原则 在满足应用要求的基础上，尽可能降低造价。本投标书包括前言总体描述，综合布线系统客户需求分析、综合布线

4、布线系统设计、服务四部分。方案设计中分别阐述办公室布线设计，实验室布线设计，教学楼布线设计，会议室布线设计。办公室布线设计包括垂直子系统设计，管理子系统设计，水平子系统设计，设备间子系统设计以及工作区子系统设计。 本标书全部满足招标文件对布线系统的需求，并在综合考察几种布线产品的基础上提供了最佳的全方位的布线解决方案。二、客户需求分析 2.1总体设计按照客户的需求，本方案把教学楼综合布线分为五个子系统：工作区子系统，水平子系统，垂直干线子系统，设备间子系统，设备间子系统除了做网络与语音设备交换，也当做管理，管理水平子系统和工作区子系统，四栋教学楼的水平子系统均采用超五类4对非屏蔽双绞线。提高传

5、输速率以便日后的添加管理，楼内的垂直干线子系统采用光纤,每栋教学楼间连接建筑子系统用光纤。 在A栋教学楼设AB栋教学楼的设备间，A栋管理间设在人文学院楼梯旁一楼的那个房间，A栋设备间设在人文学院的那个楼梯旁的房间，第二层设置一个管理间。第三层设置一个管理间，管理三四五楼。B栋的管理间设置在与A栋管理间相对的地方，B栋的二楼设置一个管理间，管理二三楼。在四楼设置一个管理间，管理四楼五楼。C栋那块一楼的那个空地上作为C栋的设备间，同时管理C栋的一二三，在C栋四楼设置一个管理间，管理四楼五楼。D栋的设备间设在D栋中段，一楼的设备间管理一二楼，在三楼设至一个管理间，管理三四五楼。2.2. 综合布线系统

6、设计应符合的标准：建筑与建筑群综合布线系统工程设计规范GB/T50311-2000。建筑与建筑群综合布线系统工程验收规范GB/T50312-2000。2.3 综合布线系统设计和安装所涉及的标准与规范:商用建筑线缆标准(EIA/TIA-568A);通信光缆的一般要求(GB/T7427-87);工业企业通讯设计规范（GBJ42-81）；市内电话网光纤数字传输系统工程设计暂行技术规定（YDJ13-88）；市内通信全塑电缆线路工程设计规范（YDJ9-90）；工业企业通信接地设计规范（GBJ79-85）；通信局（站）接地设计暂行技术规定（综合楼部分）（YDJ26-89）；2.4设计原则2.4.1标准化：

7、严格按照国际商业电信大楼电讯布线系统标准ISO11801、TIA/EIA 568A、GB/T503112000来设计。2.4.2实用性：实施后的结构化布线系统将能够满足现在和适应将来适应技术的发展的需求，实现数据通信化、语音通信化以及图像通信化。2.4.3灵活性： 实施后结构化布线系统能够满足灵活应用的要求，即任意一个信息点通过耦合器能够连接不同类型的设备，计算机、电话机、终端、防盗报警探头和楼宇自控DDC设备，完全能满足用户的多方面要求。 2.4.4模块化：布线系统中，除已铺设的网络语音双绞线外，其余的所有接插件都是积木式的标准件，以方便管理和使用。2.4.5扩充性：考虑可扩充性，以便将来有

8、更大的发展和需求时，能够将设备扩充进去。2.4.6经济性： 在满足应用要求的基础上，尽可能降低造价。教学楼综合布线系统图1如下： 图1教学楼总部线施工图2 图22.5材料预算表材料名称材料品牌型号单价数量单位 小计双口信息插座施耐德 都会E300070元/个258个18060元超五类非屏蔽4对双绞线安普工程网线168/箱96箱16128元12u壁式机柜270/架6架1620元6u壁式机柜240/架3架720元广电交换机中兴400/架3台1200元对配线架安普康135元/架1架135元口配线架SANBAO三堡200/架11架2200元水晶头安普水晶头8P8C100个/盒2374个240元以太网交

9、换机腾达TEH2400S200元/架14台2800元华为H3C-S5028交换机华为3350/台1台3350元理线架安普（AMP）623021-1120元/架91080元开放式网络机柜19”42U标准机柜800元/台2台1600元网络机柜19”6U标准机柜800元/台2台1600元网络机柜19”4U机柜800元/台2台1600元开放式网络机柜符合国际标准800元/台6台4800元网络配线架AMPCOM安普康200元/个32个6400元光纤配线架6口4个 12口4个200元/个8个1600元网络模块超五类RJ45/RJ1110元/个80个800元电话模块RJ1110元/个40个400元超五类网线

10、4-utp300元/箱8箱2400元理线架1U机架式安装，配备安装附件和标签120元/个5个600元打印机×1000元/台4台4000元大对数电缆×15元/根100对1500元RJ45钳×40元/个16640元RJ11钳×40元/个16640元多功能电源插座1000W 6孔30元/个10个300元双绞线测试仪×520元/个4个2080元其他材料×××50000元运输费用×××20000元伙食费用×××24000元施工设备费用××

11、5;40000元人员施工费用×××100000元总计×××470893元三、综合布线系统设计3.1 建筑群/物的具体情况校园网路中都拥有多栋建筑物，建筑物子系统用于实现建筑物之间的各种通讯。建筑子系统是指建筑物之间使用传输介质（电缆或者光缆）将各种建筑物之间的各种支持设备（如配线架，交换机等）连接在一起，构成一个完整的系统，实现彼此之间的语音，数据，图像或监控等信号的传输。建筑群子系统能够包括建筑物间的主干布线及建筑物中的引入口设施，由楼群配线架（CD，Campus distributor）与其他建筑物的楼宇配线架（BD, Build

12、ing Distributor）之间的缆线及配套设施组成。3.1.1布线路由布线路由的选择最主要的是对网络中心位置的选择。除非特殊需要，网络中心应当尽量位于个建筑子系统的中心位置，应避免到某一建筑的距离过长。在设计光缆路由时，应当尽量避免与原有的管道交叉。与原有管道平行敷设时，保持不小于1M的距离，以避免挖开或维护时相互影响。尽管可以借用统一光缆沟或电信敷设光缆，但是每栋建筑都拥有一条独立的，与核心交换机相连接的812芯光缆，从而实现汇聚交换机与核心交换机的星形连接或网状连接。每50m的拐角均应当预留一个电信井。3.1.2敷设方式如果校园内部有电信沟，可以将光缆敷设其中。否则，可以采用暗埋方式

13、，开挖深1.2m左右的电缆沟如图2，敷设7孔PVC梅花管，并将光缆穿入其中。即可以保护光缆穿入其中。即可以保护光缆，又便于在需要时穿入其他线缆（如电话电缆，有线电视电缆等）。架空光缆虽然施工比较简单，特别是当有线杆时施工费用最为低廉，但是有碍于庭院美观，不建议采用3.2. 综合布线系统结构根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下： 根据用户要求，大楼主设备间设于大楼一层综合布线机房，从主设备间引线缆经桥架和竖井直接引至工作区。水平布线电缆均采用超5类4对UTP电缆，信息插座采用超五类非屏蔽产品。本方案分为六大子系统，分别为工作区子系

14、统、配线子系统、垂直干线子系统、管理子系统、设备间子系统以及建筑群子系统，为二级星型拓扑结构。3.3 工作区布线工作区子系统的布线选择线槽式的布线方法，在计算机房选用高架地板布线方式。教学楼大部分是是教室，教室的信息插座安装在黑板右下角离地面30厘米处，如图3 图33.4 水平布线本工程的水平布线通过镀锌的线槽布在走廊的上方，然后引进各个工作区鉴于教学楼已经建成的建筑物，从方便施工和经济情况出发水平布线方式选用走廊槽式桥架的方式，如图4： 图43.5干线子系统也称为垂直子系统它负责连接管理间子系统到设备间子系统的子系统，提供整个建筑物综合布线系统干线电缆的路由，是楼层之间垂直干线电缆的统称。垂

15、直子系统我们选用大对数双绞线，分别从AC两栋设备间子系统的弱电井进来，垂直子系统的连接方式选用点对点的连接方式.如图5： 图53.6 配线间配线子系统应由工作区的信息插座、信息插座至楼层配线设备（FD）的配线电缆或光缆、楼层配线设备和跳线等组成。3.6.1配线子系统的设计应符合下列要求：1） 根据工程提出的近期和远期的终端设备要求；2） 每层需要安装的信息插座的数量及其位置；3）  终端将来可能产生移动、修改和重新安排的预测情况；4）  一次性建设或分期建设的方案；配线子系统应采用4对对绞电缆，在需要时也可采用光缆。配线子系统根据整个综合布线系统的要求，应在交接间或设备间的

16、配线设备上进行连接, 以构成电话、数据、电视系统并进行管理。配线子系统的配线电缆或光缆长度不应超过90m。在能保证链路性能时，水平光缆距离可适当加长。3.6.2配线子系统应根据下列要求进行设计：综合布线系统的信息插座宜按下列原则选用：单个连接的8芯插座宜用于基本型系统；双个连接的8芯插座宜用于增强型系统；一个给定的综合布线系统设计可采用多种类型的信息插座。配线子系统电缆长度应在90m以内。信息插座应在内部做固定线连接。配线电缆可选用普通的综合布线铜芯对绞电缆，在必要时应选用阻燃、低烟、低毒等电缆。信息插座应采用8芯模块式通用插座，或光缆插座。配线设备交叉连接的跳线应选用综合布线专用的插接软跳线

17、，在电话应用时也可选用双芯跳线。1条4对对绞电缆应全部固定终接在1个信息插座上。不允许将1条4对对绞电缆终接在2个或2个以上信息插座上。配线子系统电缆安装穿管或沿金属电缆桥架敷设，当电缆在地板下布放时，应根据环境条件选用地板下线槽布线、网络地板布线、高架（活动）地板布线、地板下管道布线等安装方式。3.7 设备间设备间子系统是教学楼的通信设备场所根据教学楼的情况，把设备间子系统 在A栋教学楼设AB栋教学楼的设备间，A栋管理间设在人文学院楼梯旁一楼的那个房间，A栋设备间设在人文学院的那个楼梯旁的房间，第二层设置一个管理间。第三层设置一个管理间，管理三四五楼。B栋的管理间设置在与A栋管理间相对的地方

18、，B栋的二楼设置一个管理间，管理二三楼。在四楼设置一个管理间，管理四楼五楼。C栋那块一楼的那个空地上作为C栋的设备间，同时管理c栋的一二三，在c栋四楼设置一个管理间，管理四楼五楼。D栋的设备间设在d栋中段，一楼的设备间管理一二楼，在三楼设至一个管理间，管理三四五楼。3.8 布线管理由于各个楼层的信息点数比较的多，故在每层楼都要设有管理区子系统，管理区子系统是由配线架、跳线以及相关的有源设备（HUB、服务器及交换机等)。具体的配料表如下：管理区子系统材料配置表序号 型号 名称 数量1PT/XG.30U.6019”配线柜（30U）*2PT/FT2-5525回线高频接线模块*3PT/8.037.06

19、1250回线背装架*4PT/8.037.100HX100回线背装架*5PT/FA3-08VI24口Patch-Pannel*6PT/4.431.000管理线盘*7PT/8.840.072标志块*8PT/UTP.C3.0253类25对UTP电缆*9PT/FB.SN.0044芯室内多模光纤*10PT/TX.ST1.02ST-ST光纤单芯多模跳线*11PT/TX.STC1.02ST-SC光纤单芯多模跳线*12PT/GP11A12口光纤分线盒*13PT/FL.ST.01ST法兰盘适配器*3.9 系统性能指标和测试方法3.9.1施工完成后，我们对系统进行两种测试：1）线路测试：采用专用的六类电缆测试仪对

20、标准所规定的布线系统的各项技术指标进行测试，包括所有信息点的接线图、长度、串扰、衰减量等指标。2）联机测试：选取若干个工作站，进行实际的联网测试。整个布线系统包括双绞线和光纤两种线路，每条链路我们都要用专用的测试仪测试。3.9.2标准双绞线连接：根据ISO/11801国际标准。标准要求双绞线的六类测试要搭配相应厂商的适配模块。光纤连接：根据ISO/11801国际标准Optical Class之要求制定。被测线路的定义 双绞线连接3.9.3测试指标六类测试标准，我方将采用TIA/EIA所规定的CAT6指标或ISO11801 CLASS E 指标，并且选用三级精度的测试专用仪器。这一标准要求测试的

21、指标包括：测试项目标准要求接线图，Wire Map长度，Length< 100米阻抗，Characteristic impedance100±15ohm近端串扰，Near-end crosstalk loss*衰减，Attenuation* 衰减和近端串扰两项指标，按照标准要求，在0-250MHZ的频率区间内多次采样，标准要求的限值也不是一个常量而是一个公式，在不同的频率点有不同的值。测试仪内自动存贮了各种标准的限值，它自动地逐项指标进行测试、比较，并报告结果。鉴于当前超六类标准只是一个事实标准（草案），我们将执行最新测的相应标准。 光纤线路的测试只要求测试一项结果率减，按照标

22、准要求：衰减量<1.5 (500M,波长1300nm)衰减量<3.5dB (500M,波长850 nm)康普(原：AVAYA)产品的测试性能下表给出的是康普(原：AVAYA)产品的百米通道性能测试指标：下表给出的是康普(原：AVAYA)产品的连接硬件的六类测试指标：下表给出的是康普(原：AVAYA)产品的六类电缆在百米上的测试指标：3.9.4测试仪器我公司采用Fluke公司的新型双绞线测试仪来测试双绞线线路。用Fluke DSP系列测试仪主机 外加Fluke FTK光纤测试工具包来测试光纤线路。3.9.5试仪器清单序 号型 号用 途1Fluke DSPSR系列智能型双绞线六类测试仪

23、2Fluke FTK光纤测试工具包3.10 产品性能描述3.10.1信息插座u 康普(原：AVAYA)国产面板，白色，86X86，单、双孔，墙上型安装，地上安装，适配国产86X86暗盒。u 信息插座的安装方向应向下倾斜（30 45度），以避免终端设备电缆过于弯曲而导致传输信号高频畸变所引起的传输信号失真现象的发生。u 信息插座应配有明显的、可方便更换的、永久的标识，以区分电信插座的实际用途u 信息插座应带有永久性的防尘门u 信息插座的面板应为白色86型，采用UV耐腐蚀塑料，并保证可以同时安装6类和更高级别模块，方便以后升级。3.10.2 1071系列六类线缆u 包括1071（非阻燃式）和207

24、1（阻燃式），以及3071（低烟零卤素）电缆,本方案选用1071（非阻燃式）电缆。 u 优异的平衡性和串音衰减特性令此布线系统应用更广泛，包括诸如运行于550MHZ上能支持77个有线电视频道。u 所有电缆皆与康普(原：AVAYA)公司的超5类Power Sum组件完全兼容。u SYSTIMAX良好的工艺设计，使其安装快捷简易。u 其通道性能超过目前市场上出现的大多带有十字隔离器的Nordx/CDT 2400LX, Siemon , IBM, Panduit 等众多厂家新近推出的CAT6方案至少2dB. 但由于康普(原：AVAYA)公司的六类解决方案在全球首家推出, 安装量最大, 所以目前的价格

25、很有竞争性.u 物理特性：芯线规格0.5mm 24AWG； 芯线对数：4对u 电气特性EIA/TIA标准: 6类最大平均直流电阻：9.4欧/100m最大线对对地电容不平衡: 5.6nF/100m(1kHZ)最大衰减：100.0MHZ 不大于19.3 dB /100m最小近端串音衰减：100.0MHZ 不小于44.3 dB /100m特性阻抗：100欧1071GigaSPEED线缆3.10.3MGS400信息模块系列：模块化的设计的GigaSPEED信息模块令其特别适合安装在通信标准机柜或信息插座接线盒内，设计特点包括:u 与固定的GigaSPEED水平线缆配合时，有极好的电气特性。u 灵巧吻合

26、地连接至M系列插座面板，桌面安装盒及M1000MULTIMAX机柜式配线架上。u 可选选90度（垂直）或45度（斜角）安装方式，且无需特别斜口面板的专利设计。u 多种颜色选择，标签有助于快捷、准确及方便地安装。u 新设计的后侧面盖板可防止脏污，确保连接完全可靠。u 更宽的分线走道以便端按安装时更灵活，更方便。u 信息插头的为通用8-位模块化插头，触点有50微英寸的镀金。MGS400信息模块PATHCMAX GigaSPEED配线架 PM-GSu 超群性能，可靠实用u 该配线硬件精巧的模块化设计，确保其性能，可靠性、兼容性以及快捷，简易的安装等特点u 与GigaSPEED水平线缆配合时，有极好的

27、电气行特性。u 有24口和48口安装板可选，并有配线模块（DMS），标准针式接线插口（T568A或T568B方式）u GigaSPEED独特的旋转配线模块（DMS）设计，确保了快捷简易的安装及正面和背面的接入安装可选。u 为简化管理而设计的内设跳线和电缆走线架，及色码标签和图标。PATHCMAX GigaSPEED配线架110型配线架GigaSPEED高密度配线架u 久经考验，性能卓著,符合六类性能标准u 此接线和终接连接块系统较PATCHMAX密集u GS可增加配线密度，并可灵活地接入各个线对和有效的对铜线主干电缆进行跳线。u 与GigaSPEED水平线缆配合时，有极好的电气特性。u 支持多变的跳线环境的高比特率应用，且安全可告。u 简单，精巧，高密度的模块化设计。110型配线架高性能的跳线系列u SYSTIMAX GigaSPEED跳线系列包括110GS快接式跳线，GS8E终端跳线，和117GS，119GS等系列跳线，适用于可靠的数据传输且多变动的环境要求。u 经精心设计及过硬的生产流程GigaSPEED的各类快接跳线系列均有完美无缺的阴抗匹配性能，具有更小的反射信号及显著的传输性能改进。u 衰减指标大大超出跳线性能
