汽车离合器设计毕业论文

1、GDGM-QR-03-077-B/1毕业综合实践报告题目：离合器毕业设计论文系 别： 汽车电子技术 班 级： 13汽电1班 学生姓名： 陈政宇 学 号： 1322134 指导老师： 郇瑞铁 完成日期： 汽车离合器毕业设计论文摘 要本设计主要分析了膜片弹簧离合器，对膜片弹簧离合器进行了分类，阐述了膜片弹簧离合器的原理和组成，及其特性。通过详细的推导过程积累了大量的数据，并成功的绘制出了膜片弹簧离合器的成品图。叙述了离合器的发展现状，和它的工作原理，在此过程中，经过对比结合，初步确定了合适的离合器结构形式，选取了拉式膜片弹簧离合器，并且带有扭转减振器，为后面的计算提供了理论基础。在计算中，首先确定

2、摩擦片外径尺寸，然后根据该尺寸对其他部件总成进行了计算和设计。通过计算校核摩擦片外径尺寸，计算选择出其他部件的外形尺寸，再对其进行校核，确定是否能达到设计要求。设计包括对从动盘总成的设计校核，对压盘的设计校核，对离合器盖的设计校核及离合器盖的设计校核和优化。具体设计计算了摩擦片、扭转减振器、膜片弹簧、压盘、离合器盖、传动片等多个部件总成在上述工作完成之后，通过计算机Pro/E软件的学习运用，对离合器总体装配图、从动盘总成、压盘、膜片弹簧、摩擦片进行了绘制，在绘制的过程中对离合器的装配又有了进一步的理解，并且完善了计算部分的遗漏。 这次的设计，可以对原有离合器的设计提出优化和修改的建议，对其以后

3、的设计过程起参考作用。通过这次设计达到了优化改进原有离合器，提高该型汽车使用性，舒适性，并提高了汽车的工作效率的目的。1 绪 论1.1引 言以内燃机作为动力的机械传动汽车中，离合器是作为一个独立的总成而存在的。离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零

4、部件因过载而损坏；有效地降低传动系中的振动和噪音。1.2离合器的发展在早期研发的离合器结构中，锥形离合器最为成功。它的原型设计曾装在1889年德国戴姆勒公司生产的钢制车轮的小汽车上。它是将发动机飞轮的内孔做成锥体作为离合器的主动件。采用锥形离合器的方案一直延续到20世纪20年代中叶，对当时来说，锥形离合器的制造比较简单，摩擦面容易修复。它的摩擦材料曾用过骆毛带、皮革带等。那时曾出现过蹄-鼓式离合器，其结构有利于在离心力作用下使蹄紧贴鼓面。蹄-鼓式离合器用的摩擦元件是木块、皮革带等，蹄-鼓式离合器的重量较锥形离合器轻。无论锥形离合器或蹄-鼓式离合器，都容易造成分离不彻底甚至出现主、从动件根本无法

5、分离的自锁现象。现今所用的盘式离合器的先驱是多片盘式离合器，它是直到1925年以后才出现的。多片离合器最主要的优点是，汽车起步时离合器的接合比较平顺，无冲击。早期的设计中，多片按成对布置设计，一个钢盘片对着一青铜盘片。采用纯粹的金属的摩擦副，把它们浸在油中工作，能达到更为满意的性能。浸在油中的盘片式离合器，盘子直径不能太大，以避免在高速时把油甩掉。此外，油也容易把金属盘片粘住，不易分离。但毕竟还是优点大于缺点。因为在当时，许多其他离合器还在原创阶段，性能很不稳定。石棉基摩擦材料的引入和改进，使得盘片式离合器可以传递更大的转矩，能耐受更高的温度。此外，由于采用石棉基摩擦材料后可用较小的摩擦面积，

6、因而可以减少摩擦片数，这是由多片离合器向单片离合器转变的关键。20世纪20年代末，直到进入30年代时，只有工程车辆、赛车和大功率的轿车上才使用多片离合器。早期的单片干式离合器由与锥形离合器相似的问题，即离合器接合时不够平顺。但是，由于单片干式离合器结构紧凑，散热良好，转动惯量小，所以以内燃机为动力的汽车经常采用它，尤其是成功地开发了价格便宜的冲压件离合器盖以后更是如此。实际上早在1920年就出现了单片干式离合器，这和前面提到的发明了石棉基的摩擦面片有关。但在那时相当一段时间内，由于技术设计上的缺陷，造成了单片离合器在接合时不够平顺的问题。第一次世界大战后初期，单片离合器的从动盘金属片上是没有摩

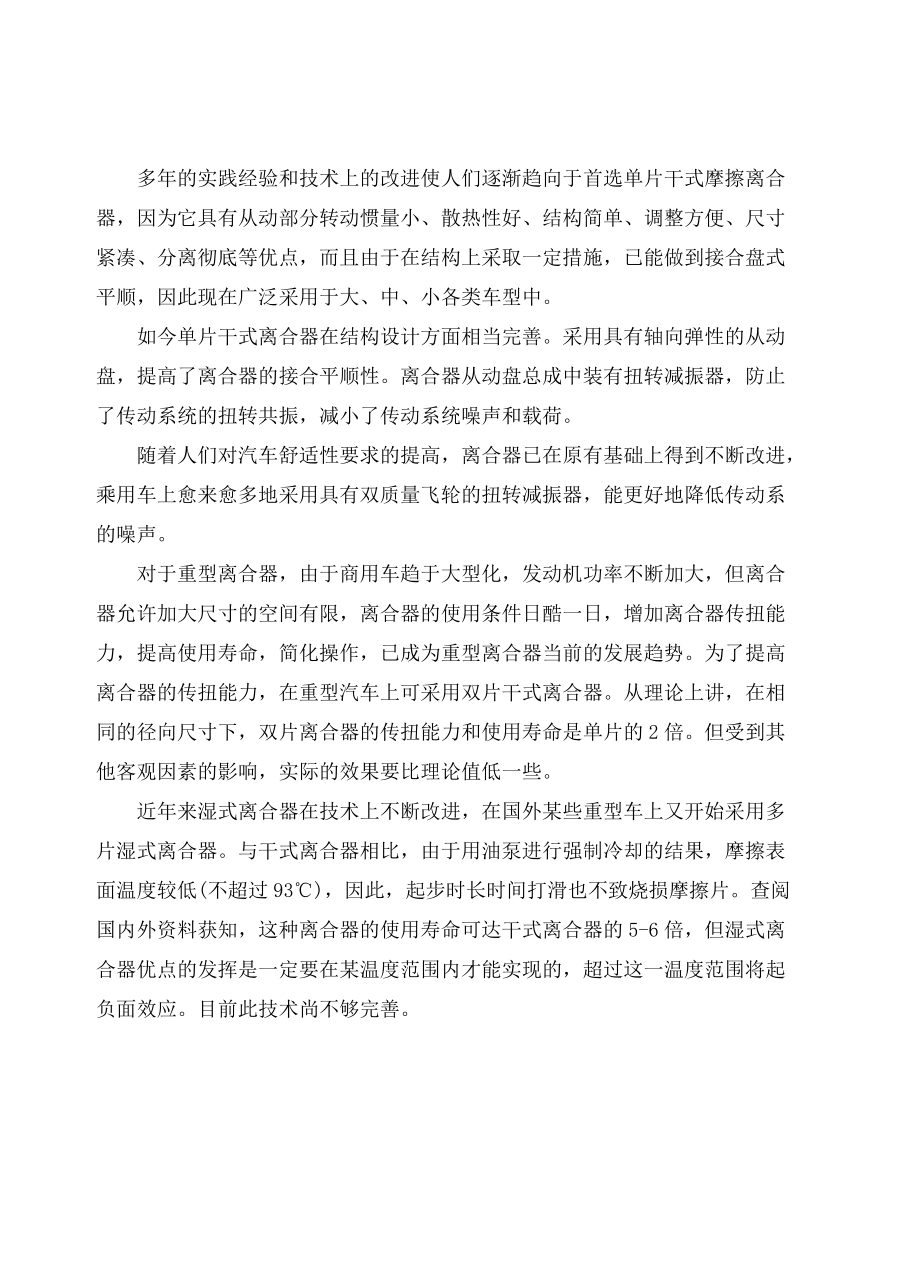

7、擦面片的，摩擦面片是贴附在主动件飞轮和压盘上的，弹簧布置在中央，通过杠杆放大后作用在压盘上。后来改用多个直径较小的弹簧，沿着圆周布置直接压在压盘上，成为现今最为通用的螺旋弹簧布置方法。这种布置在设计上带来了实实在在的好处，使压盘上的弹簧的工作压力分布更均匀，并减小了轴向尺寸。多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式摩擦离合器，因为它具有从动部分转动惯量小、散热性好、结构简单、调整方便、尺寸紧凑、分离彻底等优点，而且由于在结构上采取一定措施，已能做到接合盘式平顺，因此现在广泛采用于大、中、小各类车型中。如今单片干式离合器在结构设计方面相当完善。采用具有轴向弹性的从动盘，提高了离合

8、器的接合平顺性。离合器从动盘总成中装有扭转减振器，防止了传动系统的扭转共振，减小了传动系统噪声和载荷。随着人们对汽车舒适性要求的提高，离合器已在原有基础上得到不断改进，乘用车上愈来愈多地采用具有双质量飞轮的扭转减振器，能更好地降低传动系的噪声。对于重型离合器，由于商用车趋于大型化，发动机功率不断加大，但离合器允许加大尺寸的空间有限，离合器的使用条件日酷一日，增加离合器传扭能力，提高使用寿命，简化操作，已成为重型离合器当前的发展趋势。为了提高离合器的传扭能力，在重型汽车上可采用双片干式离合器。从理论上讲，在相同的径向尺寸下，双片离合器的传扭能力和使用寿命是单片的2倍。但受到其他客观因素的影响，实

9、际的效果要比理论值低一些。近年来湿式离合器在技术上不断改进，在国外某些重型车上又开始采用多片湿式离合器。与干式离合器相比，由于用油泵进行强制冷却的结果，摩擦表面温度较低(不超过93)，因此，起步时长时间打滑也不致烧损摩擦片。查阅国内外资料获知，这种离合器的使用寿命可达干式离合器的5-6倍，但湿式离合器优点的发挥是一定要在某温度范围内才能实现的，超过这一温度范围将起负面效应。目前此技术尚不够完善。1.3膜片弹簧离合器的结构及其优点1.3.1膜片弹簧离合器的结构膜片弹簧离合总成由膜片弹簧、离合器盖、压盘、传动片和分离轴承总成等部分组成。1、离合器盖离合器盖一般为120°或90°

10、旋转对称的板壳冲压结构，通过螺栓与飞轮联结在一起。离合器盖是离合器中结构形状比较复杂的承载构件，压紧弹簧的压紧力最终都要由它来承受。2、膜片弹簧膜片弹簧是离合器中重要的压紧元件，在其内孔圆周表面上开有许多均布的长径向槽，在槽的根部制成较大的长圆形或矩形窗孔，可以穿过支承铆钉，这部分称之为分离指；从窗孔底部至弹簧外圆周的部分形状像一个无底宽边碟子，其截面为截圆锥形，称之为碟簧部分。3、压盘压盘的结构一般是环形盘状铸件，离合器通过压盘与发动机紧密相连。压盘靠近外圆周处有断续的环状支承凸台，最外缘均布有三个或四个传力凸耳。4、传动片离合器接合时，飞轮驱动离合器盖带动压盘一起转动，并通过压盘与从动盘摩

11、擦片之间的摩擦力使从动盘转动；在离合器分离时，压盘相对于离合器盖作自由轴向移动，使从动盘松开。这些动作均由传动片完成。传动片的两端分别与离合器盖和压盘以铆钉或螺栓联接，一般采用周向布置。在离合器接合时，离合器盖通过它来驱动压盘共同旋转；在离合器分离时，可利用它的弹性恢复力来牵动压盘轴向分离并使操纵力减小。5、分离轴承总成分离轴承总成由分离轴承、分离套筒等组成。分离轴承在工作时主要承受轴向分离力，同时还承受在高速旋转时离心力作用下的径向力。目前国产的汽车中多使用角接触推力球轴承，采用全密封结构和高温铿基润滑脂，其端面形状与分离指舌尖部形状相配合，舌尖部为平面时采用球形端面，舌尖部为弧形面时采用平

12、端面或凹弧形端面。1.3.2膜片弹簧离合器的工作原理由图1.1可知，离合器盖1与发动机飞轮用螺栓紧固在一起，当膜片弹簧3被预加压紧，离合器处于接合位置时，由于膜片弹簧大端对压盘5的压紧力，使得压盘与从动盘6摩擦片之间产生摩擦力。当离合器盖总成随飞轮转动时(构成离合器主动部分)，就通过摩擦片上的摩擦转矩带动从动盘总成和变速器一起转动以传递发动机动力（1）接合位置 （2）分离位置1-离合器盖 2-铆钉 3-膜片弹簧 4-支撑环 5-压盘6-摩擦片 7-分离轴承总成 8-离合器踏板 9-输出轴图1.1膜片弹簧离合器的工作原理图要分离离合器时，将离合器踏板8踏下，通过操纵机构，使分离轴承总成7前移推动

13、膜片弹簧分离指，使膜片弹簧呈反锥形变形，其大端离开压盘，压盘在传动片的弹力作用下离开摩擦片，使从动盘总成处于分离位置，切断了发动机动力的传递。1.3.3膜片弹簧离合器的优点膜片弹簧离合器与其他形式离合器相比，具有一系列优点：1、膜片弹簧离合器具有较理想的非线性弹性特性；2、膜片弹簧兼起压紧弹簧和分离杠杆的作用，结构简单、紧凑，轴向尺寸小，零件数目少，质量小；3、高速旋转时，弹簧压紧力降低很少，性能较稳定；4、膜片弹簧以整个圆周与压盘接触，使压力分布均匀，摩擦片接触良好，磨损均匀；5、易于实现良好的通风散热，使用寿命长；6、膜片弹簧中心与离合器中心线重合，平衡性好。1.4设计内容1、压盘设计。2

14、、离合器盖设计。3、从动盘总成设计。4、膜片弹簧设计。1.5 Pro/E软件的特点Pro/Engineer是美国PTC公司开发的一套机械CAD/CAE/CAM集成软件，其技术领先，在机械、电子、航空、邮电、兵工、仿真等各行各业都有应用，在CAD/CAE/CAM领域中处于领先地位。它集零件设计、大型组件设计、钣金设计、造型设计、模具开发、数控加工、运动分析、有限元分析、数据库管理等功能于一身，具有参数化设计，特征驱动，单一数据库等特点，大大加快了产品开发速度。本设计使用的Pro/Engineer Wildfire4.0是Pro/Engineer的新版本，其功能较以前的版本有了很大的提高，而且操作

15、界面也更为好用，可以大大提高技术人员的工作效率。1.6方案选择本车设计采用单片膜片弹簧离合器。本车采用的摩擦式离合器是因为其结构简单，可靠性强，维修方便，目前大多数汽车都采用这种形式的离合器。而采用干式离合器是因为湿式离合器大多是多盘式离合器，用于需要传递较大转矩的离合器，而该车型不在此列。采用膜片弹簧离合器是因为膜片弹簧离合器具有很多优点：首先，由于膜片弹簧具有非线性特性，因此可设计成当摩擦片磨损后，弹簧压力几乎可以保持不变，且可减轻分离离合器时的踏板力，使操纵轻便；其次，膜片弹簧的安装位置对离合器轴的中心线是对的，因此其压力实际上不受离心力的影响，性能稳定，平衡性也好；再者，膜片弹簧本身兼

16、起压紧弹簧和分离杠杆的作用，使离合器的结构大为简化，零件数目减少，质量减小并显著地缩短了其轴向尺寸；另外，由于膜片弹簧与压盘是以整个圆周接触，使压力分布均匀，摩擦片的接触良好，磨损均匀，也易于实现良好的散热通风等。由于膜片弹簧离合器具有上述一系列的优点，并且制造膜片弹簧的工艺水平也在不断地提高，因而这种离合器在轿车及微型、轻型客车上已得到广泛的采用，而且逐渐扩展到载货汽车上。从动盘选择单片式从动盘是一位其结构简单，调整方便。压盘驱动方式采用传动片式是因为其没有太明显的缺点且简化了结构，降低了装配要求又有利于压盘定中。选择拉式离合器是因为其较拉式离合器零件数目更少，结构更简化，轴向尺寸更小，质量

17、更小；并且分离杠杆较大，使其踏板操纵力较轻。综上本次设计选择单片拉式膜片弹簧离合器。 4 从动盘总成设计4.1摩擦片设计离合器表面片在离合器接合过程中将遭到严重的滑磨，在相对很短的时间内产生大量的热，因此，要求面片应有下列一些综合性能：1、在工作时有相对较高的摩擦系数；2、在整个工作寿命期内应维持其摩擦特性，步希望出现，摩擦系数衰退现象；3、在短时间内能吸收相对高的能量，且有好的耐磨性能；4、能承受较高的压盘作用载荷，在离合器接合过程中表现出良好的性能；5、能抵抗高转速下大的离心力载荷而不破坏；6、在传递发动机转矩时，有足够的剪切强度；7、具有小的转动惯量，材料加工性能良好；8、在整个正常工作

18、温度范围内，和对偶材料压盘、飞轮等有良好的兼容摩擦性能；9、摩擦副对偶面有高度的溶污性能，不易影响它们的摩擦作用；10、具有良好的性能/价格比，不会污染环境。鉴于以上各点，近年来，摩擦材料的种类增长极快。挑选摩擦材料的基本原则是：1、满足较高性能标准；2、成本最小；3、考虑代替石棉。本设计离合器摩擦片选用金属陶瓷材料。它是由金属机体、陶瓷成分和润滑剂组成的一种多元复合材料。金属基体的主要作用是以机体接合方式将陶瓷成分和润滑剂保持其中，形成具有一定机械强度的整体；陶瓷组分主要起摩擦剂作用；而润滑剂组分则主要起提高材料抗咬合性和抗战粘性的润滑作用，并使摩擦副工作平稳。润滑剂组分和陶瓷组分一起共同形

19、成金属陶瓷摩擦磨损性能调节剂。这种材料能和好的的完成上边提到的各种要求，所以选择这种材料。摩擦片的尺寸参数在第2.3节中已经查表得出，不再叙述。4.2从动盘毂设计从动盘毅的花键孔与变速器第一轴前端的花键轴以齿侧定心矩形花键的动配合相联接，以便从动盘毅能作轴向移动。花键的结构尺寸可根据从动盘外径和发动机转矩按GB1144-74选取(见表4.1)。从动盘毅花键孔键齿的有效长度约为花键外径尺寸的(1.01. 4)倍(上限用于工作条件恶劣的离合器)，以保证从动盘毅沿轴向移动时不产生偏斜。表4.1 GB1144-74从动盘外径D/mm发动机转矩/Nm花键齿数n花键外径D/mm花键内径d/mm键齿宽b/m

20、m有效齿长l/mm挤压应力/MPa16050102318320101807010262132011.820011010292342511.322515010322643011.525020010352843510.428028010353244012.730031010403254010.732538010403254511.635048010403255013.238060010403255515.241072010453656013.143080010453656513.545095010524166512.5花键尺寸选定后应进行挤压应力 ( MPa)及剪切应力j ( MPa)的强度校核：

21、 （4.1） （4.2）式中： ，分别为花键外径及内径，mm；n花键齿数；，b分别为花键的有效齿长及键齿宽，mm；z从动盘毅的数目；发动机最大转矩，Nmm。从动盘毅通常由40Cr ， 45号钢、35号钢锻造，并经调质处理，HRC2832。由表4.1选取得：花键齿数n=10；花键外径D=35mm；花键内径D=28mm；键齿宽b=4mm；有效齿长l=35mm；挤压应力=10.4MPa；校核=19.342MPa；=8.324MPa符合强度得要求。4.3从动片设计 从动片通常用1.32.0mm厚的钢板冲压而成。有时将其外缘的盘形部分磨薄至0.651.0mm，以减小其转动惯量。从动片的材料与其结构型式有

22、关，整体式即不带波形弹簧片的从动片，一般用高碳钢(50或85号钢)或65Mn钢板，热处理硬度HRC3848；采用波形弹簧片的分开式(或组合式)从动片，从动片采用08钢板，氰化表面硬度HRC45，层深0.20.3mm；波形弹簧片采用65Mn钢板，热处理硬度 HRC4351。4.4扭转减振器设计4.4.1扭转减振器的功能为了降低汽车传动系的振动，通常在传动系中串联一个弹性一阻尼装置，它就是装在离合器从动盘上的扭转减振器。其弹性元件用来降低传动系前端的扭转刚度，降低传动系扭振系统三节点振型的固有频率，以便将较为严重的扭振车速移出常用车速范围(当然，在实际中要做到这一点是非常困难的)；其阻尼元件用来消

23、耗扭振能量，从而可有效地降低传动系的共振载荷、非共振载荷及噪声。4.4.2 扭转减振器的结构类型的选择图4.1给出了几种扭转减振器的结构图，它们之间的差异在于采用了不同的弹性元件和阻尼装置。采用圆柱螺旋弹簧和摩擦元件的扭转减振器(见图4.1a-d)得到了最广泛的应用。在这种结构中，从动片和从动盘毅上都开有6个窗口，在每个窗口中装有一个减振弹簧，因而发动机转矩由从动片传给从动盘毅时必须通过沿从动片圆周切向布置的弹簧，这样即将从动片和从动盘毅弹性地连接在一起，从而改变了传动系统的刚度。当6个弹簧属同一规格并同时起作用时，扭转减振器的弹性特性为线性的。这种具有线性特性的扭转减振器，结构较简单，广泛用

24、于汽油机汽车中。当6个弹簧属于两种或三种规格且刚度由小变大并按先后次序进人工作时，则称为两级或三级非线性扭转减振器(图4.1e为三级的)。这种非线性扭转减振器，广泛为现代汽车尤其是柴油发动机汽车所采用。柴油机的怠速旋转不均匀度较大，常引起变速器常啮合齿轮轮齿问的敲击。为此，可使扭转减振器具有两级或三级非线性弹性特性。第一级刚度很小，称怠速级，对降低变速器怠速噪声效果显著。线性扭转减振器只能在一种载荷工况(通常为发动机最大转矩)下有效地工作，而三级非线性扭转减振器的弹性特性则扩大了适于其有效工作的载荷工况范围，这有利于避免传动系共振，降低汽车在行驶和怠速时传动系的扭振和噪声。 采用空心圆柱形见(

25、图4.1f)或星形等其他形状的橡胶弹性元件的扭转减振器，也具有非线性的弹性特性。虽然其结构简单、橡胶变形时具有较大的内摩擦，因而不需另加阻尼装置，但由于它会使从动盘的转动惯量显著增大，且在离合器热状态下工作需用专门的橡胶制造，因此尚未得到广泛采用。减振器的阻尼元件多采用摩擦片，在(图4.1a)的结构中阻尼摩擦片的正压力靠从1-从动片；2-从动盘毂；3-摩擦片；4-减振弹簧；5-碟形弹簧垫片；6-压紧弹簧；7-减振盘；8-橡胶弹性元件图4.1减振器结构图动片与减振盘间的连接铆钉建立。其结构虽简单，但当摩擦片磨损后，阻尼力矩便减小甚至消失。为了保证正压力从而阻尼力矩的稳定，可加进碟形弹簧(图4.1

26、c，d)，同时采用不同刚度的碟形弹簧和圆柱螺旋压簧分别对两组摩擦片建立不同的正压力(图4.1d)，就可实现阻尼力矩的非线性变化。4.4.3扭转减振器的参数确定1、扭转减振器的角刚度减振器扭转角刚度Ca决定于减振弹簧的线刚度及结构布置尺寸，按下列公式初选角刚度Ca13 （4.3）式中：为极限转矩，按下式计算=（1.52.0） （4.4）式中：2.0适用乘用车，1.5适用商用车，本设计为商用车，选取1.5，为发动机最大扭矩，代入数值得=380，Ca 7273.5本设计初选Ca=7000N·m/raD。2、扭转减振器最大摩擦力矩由于减振器扭转刚度Ca受结构及发动机最大转矩的限制，不可能很低

27、，故为了在发动机工作转速范围内最有效地消振，必须合理选择减振器阻尼装置的阻尼摩擦转矩。一般可按下式初选为=（0.060.17） （4.5）取=0.15，本设计按其选取=28.5N·m。3、扭转减振器的预紧力矩减振弹簧安装时应有一定的预紧。这样，在传递同样大小的极限转矩它将降低减振器的刚度，这是有利的，但预紧力值一般不应该大于摩擦力矩否则在反向工作时，扭转减振器将停止工作。一般选取=（0.050.15）=19 N·m。4、扭转减振器的弹簧分布半径减振弹簧的分布尺寸R1的尺寸应尽可能大一些，一般取R1 =（0.600.75）D/2 （4.6）其中D为摩擦片内径，代入数值，得R1

28、 =56mm。 5、扭转减振器弹簧数目 可参考表4.1选取，本设计D=250mm，故选取Z=4。表4.2减振弹簧的选取离合器摩擦片外径减振弹簧数目Z 225250 46 250325 68 325355 810 >350 10以上6、扭转减振器减振弹簧的总压力当限位弹簧与从动盘毂之间的间隙被消除时，弹簧传递扭矩达到最大Tj= （4.7）式中：的计算应按Tj的大者来进行=678.57N。每个弹簧工作压力 （4.8）=169.64N。7、从动片相对从动盘毂的最大转角 （4.9）=4.52 8、限位销与从动盘缺口侧边的间隙 （4.10）式中：R2为限位销的安装半径，一般为2.54mm。本设计取

29、=3。9、限位销直径限位销直径按结构布置选定，一般=9.512mm，本设计取=11。10、从动盘毂缺口宽度及安装窗口尺寸为充分利用减振器的缓冲作用，将从动片上的部分窗口尺寸做的比从动盘毂上的窗口尺寸稍大一些，如图4.2所示。 图4.2 从动盘窗口尺寸简图一般推荐A1-A=a=1.416mm。这样，当地面传来冲击时，开始只有部分弹簧参加工作，刚度较小，有利于缓和冲击。本设计取a=1.5mm，A=25mm，A1=26.54.4.4减振弹簧的尺寸确定在初步选定减振器的主要尺寸后，即可根据布置上的可能来确定和减振弹簧设计的相关尺寸。弹簧的平均直径：一般由结构布置决定，通常选取=1115左右。本设计选取=12。弹簧钢丝直径： （4.11）式中：扭转许用应力=550600MPa
