结构工程检测毕业设计论文及实习总结心得(绝对有用)

1、毕业论文一、 前言生产实习是建筑工程专业教学计划中必不可少的实践教学环节，它是所学理论知识与工程实践的统一。在实习过程中，我以检测员的身份深入到*检测工程有限公司实习，在那主要从事房屋结构的安全性检测与鉴定的工作，在公司项目负责人（*）的指导下，开始参加房屋结构安全性工作，顺利完成两个多月的实习任务。同时，也为大学毕业后从事检测工作打下良好的基础。二、实习操作规程及内容我在此检测公司从事的检测工作主要内容：历史遗留建筑物结构安全性检测。其检测依据主要是历史遗留建筑物结构安全性检测与鉴定指南，*历史遗留生产经营性违法建筑检测鉴定操作指南以及*历史遗留生产经营性违法建筑检测鉴定操作指南（部分修改补

2、充条文）。 这些操作指南适用于普通粘土砖、钢筋混凝土、钢以及两种或两种以上的上述材料建造的历史遗留建筑物结构的安全性检测与鉴定。其适用的历史遗留建筑物的高度为：砖砌体结构不超过6层，钢筋混凝土结构不超过9层；建筑物的水平构件的跨度不超过12m。当然建筑物的检测与鉴定必须按程序进行，其程序：（1）接受客户委托；（2）收集资料现场调查；（3）制定方案；（4）现场检测；（5）信息处理；（6）综合分析；（7）参照各种规范及标准编写检测报告。 需要进行结构安全性检测与鉴定的历史遗留建筑物的业主（甲方）与其所选定的具有相应资质的结构安全性检测鉴定单位（乙方）签订合同时应提交下列文件：1 、检测鉴定委托书；

3、2、地质勘察报告；3、建筑平面图和结构设计图纸；4、结构维修、加固、改造记录。若上述文件有缺项，应在委托书中说明且提供的数据必须真实有效，数据可靠。 在签订合同前，我公司（乙方）应对建筑物的用途、结构体系、建造时国家规定的建筑物所在地的抗震设烈度等进行初步调查，检查甲方提供的文件是否有效和完善；我公司（乙方）制定检测方案。制定完方案后根据方案进行检测工作。建筑物结构安全性检测与鉴定可分为两级；应根据第一级检测与鉴定结果，确定是否需要进行第二级检测与鉴定。第一级结构安全性检测应包括：调查建筑物使用历史和现状，检查结构体系，目测或检测结构倾斜、不均匀沉降和构件挠度，量测结构及构件几何尺寸，检查构件

4、外观，检测裂缝，检测材料强度，必要时进行地质勘查等。 进入公司的第一天，也就是3月24日，带我的项目负责人（*）没有给我复杂的工作去做，给我了一张厂房（框架结构）的平面图纸，叫我数出厂房共有多少根框架柱，多少根框架梁以及多少块板，我也没有问其原因，只是照着他要求去做，我数完后把数据记录下来交给负责人，交给他后姜工就又给了我一张宗地图纸，图纸上含有生产经营性违法建筑规划审查意见表，该表格主要包括所将要检测的建筑物的申报编号以及建筑物的层数面积等信息，再含有用地方案草图；这张宗地图为我们做检测工作提供重要信息，也给我们做检测方案提供基本信息；这些基本信息的作用他都一一告诉了我怎么做，教我根据宗地图

5、、建筑平面图纸、鉴定指南（补充条文）1 / 8以及我们所调查的数据出具一个完整的检测方案；方案的主要内容有：1 工程概况 2检测鉴定依据 3检测鉴定内容和方法 4检测数量 5 检测鉴定工作中需要配合的工作内容 6附录（工程现场调查及现场检测汇总表） 检测方案做完后，负责人则带我们去了趟工地，也就是我们所要检测的一宗地，一宗地包括厂房，宿舍，培训室和门卫室，一开始姜工没有要求我们做很复杂的工作，当时我们有个实习生向他学习，所以一开始去工地就安排了我们两个人一起检测。当时我们只检测构件的几何尺寸，几何尺寸主要是采用卷尺和激光测距仪测量。当时我负责测量，另外一实习生负责画平面图以及记录我所测量的数据

6、。依据我们所做的检测方案，建筑物每层检测的框架柱（梁）几何尺寸，以及板的厚度的构件数均为三个。看似简单的活我们却测量了好久。因为建筑物的几何尺寸包括许多内容：1、结构的轴线尺寸及层高（单层房屋为地面到屋架下皮及到屋架顶部高度）。2、对于钢筋混凝土构件，应量测梁、柱、墙的截面尺寸及楼板厚，应量测不少于3个截面尺寸，取其平均值为构件的实测尺寸。3、对于砖砌体构件，应量测承重墙的厚度及高度。4、对于钢构件，应量测梁、柱、支撑的截面尺寸及板件厚度，应量测不是少于3个截面尺寸，取其平均值为构件的实测尺寸。5、结构及构件的实测几何尺寸应与设计图纸核对，若无图纸，则应绘制结构平面布置图。 当然还应检测结构构

7、件的外观，详细记录构件外观的损伤和缺陷，包括外观有损伤和缺陷的构件的位置、数量、损伤和缺陷的情况，可采用图形，照片和文字等方法记录构件的外观，我们主要是用数码照相机把需要记录的构件拍下来以便于回公司研究处理数据。 其中钢筋混凝土构件的外观检测包括：1、 构件表面是否平整，是否有蜂窝麻面，是否疏松，是否有火烧痕迹，是否有裂缝。2、 框架梁受压区混凝土是否压裂压碎。3、框架梁混凝土是否压裂，压鼓或压碎。4、混凝土保护层因钢筋锈蚀而开裂，疏松，剥落的情况。砌体结构的外观检测包括：1、 墙、柱、粘土砖的风化程度。2、 砂浆的粉化程度。3、 墙体、构造柱的裂缝、损伤情况。在检测时也应检测结构构件的裂缝，

8、检测的内容包括：有裂缝的构件所在的楼层和轴线位置，裂缝在构件上的位置，裂缝的形态，裂缝的长度，裂缝的宽度等。必要时还得绘制裂缝图，做详细记录并分析判断产生裂缝的原因及对结构可能的危害。在检测时，负责人教我们检测钢筋混凝土构件的裂缝包括：1、 框架主梁、次梁和楼板跨中部位的弯曲受拉裂缝。2、 框架主梁和次梁支座附近和集中荷载附近的剪切斜裂缝。3、 梁、板由于地基不均匀沉降产生的裂缝。4、 梁、柱、板因钢筋锈蚀产生的顺筋裂缝。5、 由于温度、收缩产生的裂缝。6、 柱、墙的竖向、水平及斜裂缝。砌体结构构件的裂缝检测包括：1、 由于地基不均匀沉降产生的墙体裂缝。2、 门窗洞口处的裂缝。3、 承重墙、柱

9、的竖向裂缝、水平裂缝及斜向裂缝。4、支撑梁或屋架端部的墙由于局部受压产生的竖向裂缝。2 / 8以上是我们做第一级结构安全检测的一大内容，做完这项我们必须得做的另一项检测，就是材料强度的检测，对钢筋混凝土结构：我们需检测混凝土碳化深度和混凝土强度；对砌体结构，应检测砂浆强度。 对于混凝土的检测可采用回弹法（回弹法是用回弹仪弹击混凝土表面，由仪器重锤回弹能量的变化，反映混凝土的弹性和塑性性质，测量混凝土的表面硬度推算抗压强度，是混凝土结构现场检测中常用的一种非破损试验方法，我国已编制了规范。 ）检测混凝土强度标准值，当浇注混凝土至检测的时间超过1000天时，应钻取混凝土芯样按有关规程方法对回弹修正

10、值进行修正（钻芯法与前1种方法不同。它用专用取芯机从被检测的结构或构件上直接钻取圆柱型的混凝土芯样，并根据芯样的抗压试验强度，推定混凝土的抗压强度，是一种较为直观可靠的检测混凝土强度的方法，由于需要从结构上取样，对原结构有局部损伤，所以是一种现场检测的半破损试验方法。钻芯法为许多国家所采用，俄罗斯、美国、英国、日本、法国等都制定了各自的标准，国际标准化组织也提出了相应国际标准草案（ ISO/ DIS7034） ）。1、原设计文件有效时，可将原设计混凝土强度等级相同的楼层作为一个检测单元；无原设计文件或原设计文件无效时，若建筑物不多于三层可将整个建筑物作为一个检测单元。若多于三层可将每二到三个楼

11、层作为一个检测单元。（我们一般检测的建筑物小于五层）每个检测单元检测的梁、柱的数量均不少于5根（其中建筑物底层的梁、柱的数量应各不少于5根）每一个构件应不少于10个测区。某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其检测数量可适当减少，但不应少于5个。 其后的几天负责人专门带我们去了其它几个工地如艾迪蒙托总部基地工程，普利斯科工程及其办公楼综合楼等；检测时我们轮流记录数据，轮流对混凝土进行回弹，一开始很不适应，而且觉得蛮累，做完回弹回来第二天手都酸痛，后来就不觉得累，而且手不会酸痛，而且在做回弹试验的时候发现回弹法的主要优点有:仪器构造简单，方法易于掌握，检测效率高，费用低廉，影

12、响因素较少，但还存在一定不足:回弹值受碳化深度、测试角度的影响，石子种类对其也有影响，要对回弹值进行不同的修正，对存在有质量疑问区域的混凝土，需用其它方法进行进一步检测。我们检测完其强度并记录好后把原始数据带回公司，我们开始学怎么算混凝土强度标准值，其算法是：强度标准值等于（N个构件算得的混凝土强度平均值）减去（N个构件标准差与混凝土强度计算系数的乘积）；2、芯样钻取、芯样试件制作及芯样抗压强度试验应按鉆芯法检测混凝土强度技术规程（CECS 03: 88）的规定执行。3、应在构件回弹的位置钻取芯样，每栋建筑物钻取芯样总数量不少于3个。4、钻取芯样宜为直径d=100mm的标准芯样；框架梁和钢筋间

13、距较小的框架柱，也可钻取d=7075mm的芯样试件；混凝土骨料的粒径大于30mm时，应钻取d=100mm的标准芯样，也可钻取d=7075mm的芯样试件，但应适当增加芯样数量，并应按规程进行修正。 对砌体结构：可采用回弹法或其他方法，按砌体工程现场检测技术标准（GB/T 50315-2000）的规定检测砂浆的强度。采用回弹法时，若原设计文献有效，可将原设计砂浆强度等级相同的楼层作为一个检测单元；无原设计文件或原设计文件无效时，若建筑物不多于三层可将整个建筑物作为一个检测单元，若多于三层可将每二到三个楼层作为一个检测单元，每一检测单元不宜少于5个测区。地面以上第一个检测单元的检测重点是房屋建筑的第

14、一层。结构安全性检测完必须对结构的安全性进行鉴定，在建筑物（钢筋混凝土结构不超过7层）的第一级结构安全性鉴定评级，应定为A级、或B级、或C 级；8层和9层钢筋混凝土结构在用建筑物及空置建筑物的第一级结构安全性鉴定评级，应定为C级或非C级。其中有设计图纸或竣工图时，A级在用建筑物的实测结构构件的布置和几何尺寸应与图纸一致；无结构设计图时，应绘制结构、构件和几何尺寸图；学校，幼儿园，医院在用建筑必须有原设3 / 8计图纸或竣工图，且使用功能与原设计一致，实测结构构件的布置和几何尺寸应与图纸一致。 A级在用建筑物建成后应未经加层、改建，其结构构件和填充墙的平面布置应基本均匀、竖向布置应连续，结构整体

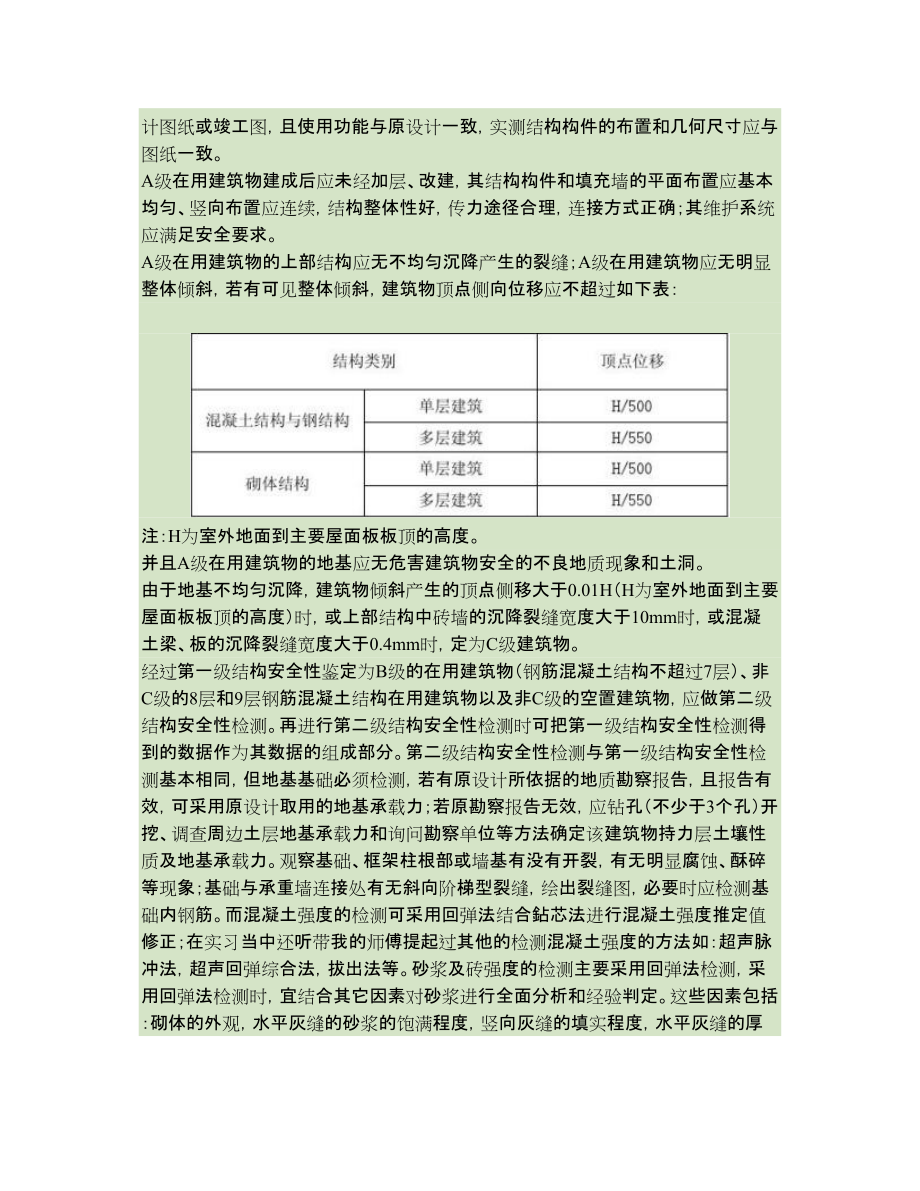

15、性好，传力途径合理，连接方式正确；其维护系统应满足安全要求。 A级在用建筑物的上部结构应无不均匀沉降产生的裂缝；A级在用建筑物应无明显整体倾斜，若有可见整体倾斜，建筑物顶点侧向位移应不超过如下表：注：H为室外地面到主要屋面板板顶的高度。并且A级在用建筑物的地基应无危害建筑物安全的不良地质现象和土洞。 由于地基不均匀沉降，建筑物倾斜产生的顶点侧移大于0.01H（H为室外地面到主要屋面板板顶的高度）时，或上部结构中砖墙的沉降裂缝宽度大于10mm时，或混凝土梁、板的沉降裂缝宽度大于0.4mm时，定为C级建筑物。经过第一级结构安全性鉴定为B级的在用建筑物（钢筋混凝土结构不超过7层）、非C级的8层和9层

16、钢筋混凝土结构在用建筑物以及非C级的空置建筑物，应做第二级结构安全性检测。再进行第二级结构安全性检测时可把第一级结构安全性检测得到的数据作为其数据的组成部分。第二级结构安全性检测与第一级结构安全性检测基本相同，但地基基础必须检测，若有原设计所依据的地质勘察报告，且报告有效，可采用原设计取用的地基承载力；若原勘察报告无效，应钻孔（不少于3个孔）开挖、调查周边土层地基承载力和询问勘察单位等方法确定该建筑物持力层土壤性质及地基承载力。观察基础、框架柱根部或墙基有没有开裂，有无明显腐蚀、酥碎等现象；基础与承重墙连接处有无斜向阶梯型裂缝，绘出裂缝图，必要时应检测基础内钢筋。而混凝土强度的检测可采用回弹法

17、结合鉆芯法进行混凝土强度推定值修正；在实习当中还听带我的师傅提起过其他的检测混凝土强度的方法如：超声脉冲法，超声回弹综合法，拔出法等。砂浆及砖强度的检测主要采用回弹法检测，采用回弹法检测时，宜结合其它因素对砂浆进行全面分析和经验判定。这些因素包括：砌体的外观，水平灰缝的砂浆的饱满程度，竖向灰缝的填实程度，水平灰缝的厚度及竖向灰缝的宽度等。一般情况下不检测钢材的强度，混凝土构件的钢筋配置和保护层厚度的检测应按下列规定执行：1、应检测框架梁跨中和柱受力纵向主筋以及悬挑构件端部受力主筋的直径、数量和位置；当需要验算构件的受剪承载力时，应检测箍筋两端的直径。应检测楼板跨中板底钢筋的直径和间距。2、可采

18、用雷达波法或电磁感应法检测钢筋的配置和混凝土的保护层厚度，我在公司所采用的仪器是钢筋探测仪在板底进行两个方向的扫描，检测其钢筋的配置。3、有结构施工图的历史遗留建筑物，确认构件的钢筋配置与施工图相符后，可依据施工图给出的钢筋布置及直径验算构件的承载力；若不能确定构件配筋是否与施工图相符，应对少量构件进行剔凿检测，以确定主要构件受力钢筋的数量和直径。第二级结构安全性检测完需对B级在用建筑进行第二级结构安全性鉴定，应定为二级或三级；非C级的8 层和9层钢筋混凝土结构在用建筑物及非C级空置建筑物的第二级结构安全性鉴定评级，应定为一级，二级，或三级。一级的结构安全性符合正常使用要求，但构件的裂缝应封护

19、，钢构件的锈蚀应清除并涂刷防锈漆；二级的结构安全性不符合正常使用要求，应采取加固措施，保证结构安全；三级结构的安全性有严重隐患，应及时采取措施，避4 / 8免出现结构安全事故。B级在用建筑物（钢筋混凝土结构不好过7层）及非C级8层和9层钢筋混凝土结构在用建筑物的第二级结构安全性鉴定包括下述内容：1、 进行第二级安全性检测的地基、基础，应验算地基、基础的承载能力，应分别对地基、基础安全性鉴定评级。2、 进行第二级上部结构安全性检测的钢筋混凝土结构、砖砌体结构或钢结构，应验算结构构件的承载能力，应对上部结构的安全性鉴定评级。三、 检测与鉴定报告当我们把数据基本都用原始记录纸记录下来，带回公司开始出

20、具一份检测鉴定报告，负责人（姜工）特别交代我们出报告必须细心，并且原始记录不得随意篡改。检测鉴定报告的编写应遵循客观、准确、科学、公正的原则，结论应简洁、明确、易懂，并应经过检测鉴定单位内部三级审核，确保报告质量。检测与鉴定报告可包括以下内容：1、 封面、目录、扉页（宜采用统一格式）2、 建筑物概况，包括：工程名称，地点，建筑面积，层数，地基基础及上部结构类型，竣工时间，使用功能（楼面上是否有产生集中荷载的重型设备），环境（有无腐蚀性介质、震动设备、高温作业区），有无地质勘查报告、设计图纸，施工资料等。3建筑物的使用、维修、加固、改造情况及当前的用途。4、检测方案，包括：检测项目和检测构件的位

21、置及数量（应标注在检测平面布置图上，不同的检测项目用不同的符号，检测的项目不得少于检测鉴定指南书的规定）检测的方法，检测采用的仪器、设备名称和型号，检测所依据的现行技术标准的名称和标准标号。5、第一级检测结果（如：地质情况，结构体系，结构平面布置图，构件几何尺寸，构件外观，是否整体倾斜，裂缝，砂浆强度，混凝土强度等）。6、第一级鉴定结论。7、第二级检测结果（如：地基、基础检测数据，材料强度试验报告，材料强度测试结果等）。8、承载能力验算依据及结果。9、第二级鉴定结论。10、处理建议：对A级、一极或二级的历史遗留建筑物，可提出使用用途、限制使用荷载的大小、加固后使用、有针对性的定期复查、对结构的

22、安全性有危害的裂缝宜继续观测等建议；C级或三级的历史遗留建筑物一般应停止使用，并提出部分拆除等建议。若甲方提供的有关建筑物的原始资料不全，则应由检测鉴定单位补做部分资料和图纸，作为检测鉴定报告的附件。附件应包括以下内容：1、结构平面图。2、取芯检测位置图。3、混凝土芯样强度报告。4、检测照片。5、如果进行了地基基础检测，应画出基础平面图，尺寸、大样及埋深。6、如果进行了地址勘察则应附勘察资料。四、 实习心得体会在*检测检测工程有限公司实习了两个多月，在这段时间感觉自己进步很慢，有时候很矛盾的心理，也有急的时候。有时候想快速的学会。可是发现自己真的不知道从哪一步开始，希望这段迷茫的时间早日过去。

23、 工作的时候跟在学校上课的差别很大，一开始蛮5 / 8不适应，但是渐渐的就开始融入到工作的氛围当中，学会了怎样和同事相处，在做房屋检测让我学到了最重要的一点：细心。在我们检测房屋时候，必须得留意观察建筑物出现的各种异常状况，如结构布置是否合理，荷载传递的路径，地基基础等都是需要注意的问题，尤其是在编写报告的时候一定要确定前后数据一致且保证其准确性，编写报告的字体及其排版都需要我们注意。在检测前，需要清楚携带所有必须携带的检测工具。 在房屋安全鉴定中，需要对整幢房屋的结构构件进行安全鉴定，首先通过现场踏勘进行外观检查，可能会发现钢筋混凝土结构构件各种质量问题，其中裂缝是最常见的现象之一。裂缝出现

24、都是事出有因，有设计上错误、原材料性能缺陷、施工质量低劣、环境条件的变化、使用不当、地基不均匀沉陷等等，而建筑物的破坏往往始于裂缝。因此，如何鉴定裂缝、分析裂缝、控制裂缝，是安全鉴定工作的重要内容之一。根据裂缝成因和特征，判断结构受力工作状况，评定结构的安全性、适用性和耐久性。此种鉴定方法具有简便、直观、快速等优点，在房屋安全鉴定中运用很广。其缺点在于它只是一种定性的分析方法，而不能定量地分析结构的安全性。为此，对可疑结构构件应进行强度、刚度、抗裂性验算，必要时还应通过荷载试验，然后作出安全鉴定意见。判明是结构性裂缝还是非结构性裂缝：钢筋混凝土结构产生裂缝的原因很多，对结构的影响差异也很大，只

25、有弄清结构受力状态和裂缝对结构影响的基础上，才能对结构构件进行定性。结构性裂缝多由于结构应力达到限值，造成承载力不足引起的，是结构破坏开始的特征，或是结构强度不足的征兆，是比较危险的，必须进一步对裂缝进行分析。非结构性裂缝往往是自身应力形成的，如温度裂缝、收缩裂缝，对结构承载力的影响不大，可根据结构耐久性、抗渗、抗震、使用等方面要求采取修补措施。例如某校健身房，跨度12m，单层框架结构，1996年12月竣工，1997年8月甲方发现框架梁出现不同程度的裂缝，要求鉴定。根据现场查勘，框架梁裂缝普遍存在，裂缝的特点：大都出现在梁的上半部，裂缝上宽下窄，中间宽两边细，最大裂缝宽度为0.35mm，通过对

26、设计及施工情况的检查，设计无误，为施工原因，经过综合分析，判明为温度裂缝，属非结构性裂缝。只要消除温差影响，用压力灌浆修补裂缝即可。(1) 判明结构性裂缝的受力性质：结构性裂缝，根据受力性质和破坏形式进一步区分为两种：一种是脆性破坏，另一种是塑性破坏。脆性破坏的特点是事先没有明显的预兆而突然发生，一旦出现裂缝，对结构强度影响很大，是结构破坏的征兆，属于这类性质裂缝的有受压构件裂缝(包括中心受压、小偏心受压和大偏心受压的压区)、(2)查明裂缝的宽度、长度、深度：钢筋混凝土结构构件的裂缝按其表征可分三种：一是表面细小裂缝，即缝宽很小，长度短而浅；二是中等裂缝，其宽度在0.2mm左右，长度局限在受拉

27、区，裂缝已深入结构一定深度；三是贯穿性裂缝，缝宽超过0.3mm，长度伸到受压区，裂缝已贯穿整个截面或部分截面。结构性裂缝不仅表征结构受力状况，还会影响结构的耐久性。裂缝宽度愈大，钢筋愈容易锈蚀，意味着钢筋和混凝土之间握裹力已完全破坏，使6 / 8用寿命已近终结。一般室内结构，横向裂缝导致钢筋锈蚀的危险性较小，裂缝以不影响美观要求为度，而在潮湿环境中，裂缝会引起钢筋锈蚀，裂缝宽度应小于0.2mm，但纵向缝易引起钢筋锈蚀，并导致保护层剥落，影响结构的耐久性，应予处理。当裂缝长度较长，深度较深，严重影响构件的整体性，往往是破坏征兆。例如受弯构件正截面梁底出现裂缝，裂缝长度向受压区发展，并到达或超过中

28、和轴，是比较危险的，若缝长较短，局部在受拉区，一般危险性较小。裂缝深度也是表征之一，通常表面裂缝多是非结构性裂缝，贯穿性裂缝多是结构性裂缝，容易使钢筋锈蚀，危险性较大，应查明原因，根据危险性，采取必要的加固措施。(3)判明裂缝是发展的还是稳定的：钢筋混凝土结构构件裂缝按其扩展性质，通常分三种：一是稳定裂缝，即裂缝的宽度、长度保持恒定不变；第二种是活动性裂缝，该裂缝的宽度和长度随着受荷状态和周围温度、湿度变化而变化；第三种是发展裂缝，裂缝的宽度和长度随着时间增长而增长。钢筋混凝土结构在各种荷载作用下，一般在受拉区允许在裂缝出现下工作，也就是说裂缝是不可避免的，只要裂缝是稳定的，其宽度不大，符合规

29、范要求，并无多大危险，属安全构件。但裂缝随时间不断扩展，说明钢筋应力可能接近或达到流限，对承载力有严重的影响，危险性较大，应及时采取措施。裂缝稳定的结构，裂缝会不会再扩展，还要看所处环境是否稳定，环境变化，旧的裂缝可能还会扩展，也还会出现新的裂缝，应结合具体条件加以分析。例如某教学楼3层框架结构，浅基础，因附近打桩，部分屋顶大梁出现裂缝，要求鉴定。通过对设计、施工资料的检查，均无大的问题，且此教学楼已竣工多年，未发现任何裂缝。经过现场查勘，地坪土体隆起严重，屋顶大梁的裂缝仅出现在梁端两侧，为斜细裂缝，初步意见应对裂缝进行继续观察。打桩结束后，经过三个月观察，裂缝没有继续发展。分析认为由于打桩挤土引起基础移动，致使上部结构局部应力重分布产生裂缝，对结构影响不大。钢筋混凝土结构构件变形的分析结构在长期使用中，由于荷载、温度、湿度以及地基沉陷等影响，将导致结构变形和变位，变形不但对美观和使用方面有影响，且对结构受力和稳定也有影响。较大变形往往改变了结构的受力条件，增大受力的偏心距，在构件断面、连接节点中产生新的附加应力，从而降低构件的承载能力，引起构件开裂，甚至倒塌。结构变形的测定项目应针对可疑迹象，根据测定的要求、目的加以选择，但最大的挠度和位移必需检测。变
