地质钻孔安全技术措施

1、 地质钻孔安全技术措施 一、工程概况 我矿现掘下组煤集中回大风巷工作面，该掘进工作面东、南、北面均为实体煤，西面为集中轨道巷掘进工作面，依据下组煤设计集中回风巷在掘进过程中巷道右帮要经过ZK2-1地质钻孔，距巷道右帮为2.5m，该地质钻孔现距集中回风巷工作面水平距离为115m，由地测科每天调度会汇报工作面掘进距钻孔剩余进尺，为了防止ZK2-1地质钻孔在施工时封孔不良，在掘进过程中导通钻孔内奥灰水涌入工作面造成水害事故，本着根据猜测预报、有掘必探、先探后掘探放水原则，当工作面掘进至距钻孔剩余30m时必需停止掘进，由探水队介入对该工作面对ZK2-1地质钻孔进行钻探验证该钻孔内是否有水。因此矿委会讨

2、论打算使用ZDY1200型煤矿用液压钻机对ZK2-1地质钻孔进行钻探。为确保探放水过程中的平安和施工技术指导，特制定本措施。二、探水孔设计参数探水孔为4#煤层地质钻孔，沿ZK2-1地质钻孔方向在工作面中部沿煤层倾向布置4个探水孔，钻孔孔间距为0.8m，距底板为1.2m。1#孔设计深度为31.3m，方位角为3482848，2#孔设计深度为31.07m，方位角为3470420，3#孔设计深度为30.86m，方位角为3453839，4#孔设计深度为30.67m，方位角为3441151。钻孔竖直角均为0。 附图1：钻孔布置示意图 在钻探中，钻杆直径为50mm,钻头直径为75mm，孔口管长为5m，直径为

3、108mm，孔口管用聚胺脂加固安装阀门，并在孔口左右各0.3m处安装锚杆与孔口管连接。 附图2：孔口管示意图 三、施工平安技术措施 1、开工前对工人进行培训必需熟识钻机的性能及操作技术，钻机应安装无积水、无淋水、顶底板支护良好的工作场所。 2、打钻人员衣服、衣领、袖口必需扎紧，不得在脖颈配带毛巾、棉纱等物品。 3、由施工队负责各安置潜水泵一台、备用水泵一台及排水管路，且在工作面最低洼处挖设临时水窝以便用来排水，并保证水泵运行良好，准时把积水排出集中轨道巷的水沟内。 4、钻机固定要稳定牢靠，固定夹板的顶丝、前后支撑杆、千斤顶固定螺栓、马达固定螺栓必需紧固，并用销子和防脱销锁紧。 5、安装前必需要

4、用压力水对千斤顶及马达操作管路内部及过滤器进行冲洗，保证管路清洁。 6、钻机转动部位必需有防护平安措施或上防护罩，钻机安装固定必需打设压住，打牢、打实并连接好防倒链。 7、打钻的各种工具要齐全，以便使用。 8、检查钻头喷头是否堵塞，出水效果是否正常。 9、严禁触摸旋转及伸缩活动部件表面。钻机应匀速升降，并保证机架斜撑杆的支撑力。 10、换钻杆操作必需在马达完全停止状态下运行。钻杆必需坚固联接，更换完钻杆后由换钻杆人员发出开机指令，方可开动钻机。 11、钻机操作人员肯定要留意力集中，依据马达声音、转速推断负荷大小，准时调整油缸的推动速度。 12、开钻前要先开喷雾水，使其达到抱负的雾化效果。 13

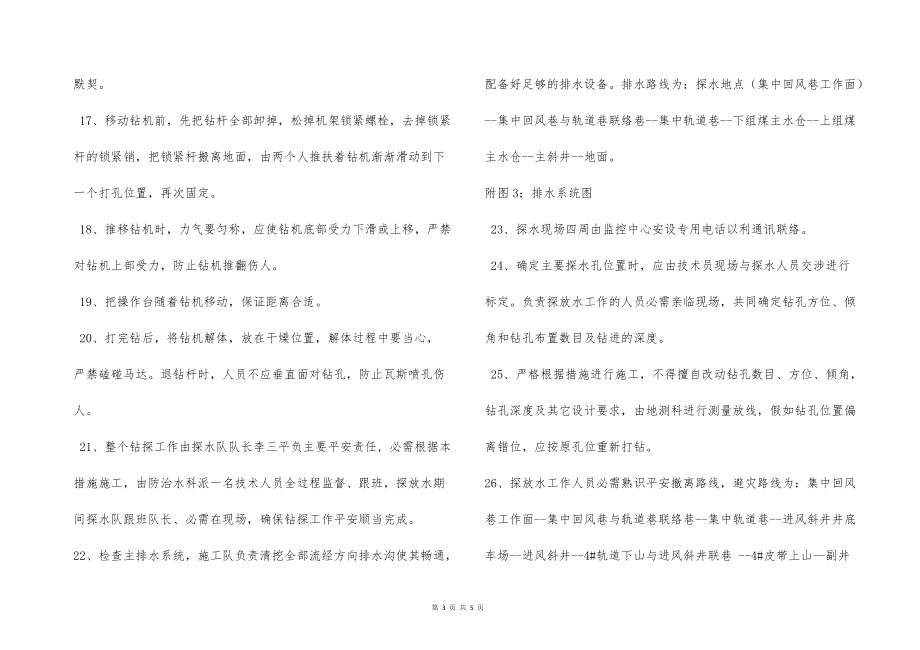

5、、首先用扩孔钻头在煤壁打一个孔，以便固定孔的位置。然后缩回油缸，接上钻杆；推动油缸，使钻头伸入孔中。 14、渐渐闭合马达操作手把，使其运转。在被压的作用下使钻杆自动匀速进入煤壁。 15、钻杆全部打进去后，停止油缸推动，让马达转35秒后，停止马达，去掉钻杆与钻尾的固定销。再用马达操作手把点动一次反车，同时收缩油缸，钻杆就从马达上自动脱开，把油缸缩完，安下一根钻杆。 16、打钻时两人换钻杆，一个人操作。人员之间要操作娴熟，协作默契。 17、移动钻机前，先把钻杆全部卸掉，松掉机架锁紧螺栓，去掉锁紧杆的锁紧销，把锁紧杆搬离地面，由两个人推扶着钻机渐渐滑动到下一个打孔位置，再次固定。 18、推移钻机时，

6、力气要匀称，应使钻机底部受力下滑或上移，严禁对钻机上部受力，防止钻机推翻伤人。 19、把操作台随着钻机移动，保证距离合适。 20、打完钻后，将钻机解体，放在干燥位置，解体过程中要当心， 严禁磕碰马达。退钻杆时，人员不应垂直面对钻孔，防止瓦斯喷孔伤人。 21、整个钻探工作由探水队队长李三平负主要平安责任, 必需根据本措施施工，由防治水科派一名技术人员全过程监督、跟班，探放水期间探水队跟班队长、必需在现场，确保钻探工作平安顺当完成。 22、检查主排水系统，施工队负责清挖全部流经方向排水沟使其畅通，配备好足够的排水设备。排水路线为：探水地点（集中回风巷工作面）-集中回风巷与轨道巷联络巷-集中轨道巷-

7、下组煤主水仓-上组煤主水仓-主斜井-地面。附图3：排水系统图 23、探水现场四周由监控中心安设专用电话以利通讯联络。 24、确定主要探水孔位置时，应由技术员现场与探水人员交涉进行标定。负责探放水工作的人员必需亲临现场，共同确定钻孔方位、倾角和钻孔布置数目及钻进的深度。 25、严格根据措施进行施工，不得擅自改动钻孔数目、方位、倾角，钻孔深度及其它设计要求，由地测科进行测量放线，假如钻孔位置偏离错位，应按原孔位重新打钻。 26、探放水工作人员必需熟识平安撤离路线，避灾路线为：集中回风巷工作面-集中回风巷与轨道巷联络巷-集中轨道巷-进风斜井井底车场-进风斜井-4#轨道下山与进风斜井联巷 -4#皮带上

8、山-副井底-地面。附图4：避灾路线图 27、打钻时，必需安装固定平安孔口阀门，并用锚杆固定在煤帮上，确认平安坚固后方可钻 。如钻孔探到水后，要观测水压、水质、水量和估量积水量或补给量，依据矿井排水力量及水仓有效容量掌握放水孔的流量或调整排水力量，并清理水仓、水沟，进行有方案放水。 28、推动速度或推动力度要适度，防止卡钻。 29、检修油路时，钻机四周及轴线方向严禁站人。 30、钻机操应站在钻机两侧，开动钻机时远离1米。操作台操作人员要听从钻机操的口令或手势。 31、 加强通风管理，工作面配备足够的风量，杜绝无方案停风。配备专职瓦斯员，每班至少检查三次。 探水作业四周20米内要常常检查瓦斯，发觉

9、四周或钻孔内瓦斯浓度超过1%时要马上停止打钻，切断电源，撤出人员，并报告矿调度室8000、8038准时处理，以便实行措施。然后加强通风吹散有害气体。 32、打钻时，防治水专业技术人员常常观看钻孔状况，每班要有现场工作记录。发觉煤层疏松，片帮，来压或在钻眼中水压、水量突然增大，以及顶钻等异状时，马上停钻，固定好钻具，不得拔出，马上向信息调度中心及矿总工程师报告。并派人监测水情，假如发觉状况危险时，必需马上撤出全部受水威逼地区的工作人员，然后实行措施进行处理，经检查处理完毕确认无任何威逼后，方可连续作业。 33、建立现场交接班制度，探放施工现场的钻探人员必需明确带班负责人，交班时由带班负责人在施工地点进行交接，交接班主要内容 ：钻孔深度，钻机运动状况以及瓦斯状况等。 34、仔细填写探放水现场原始工作记录准时整理汇报。 35、此次探放水确认无水后，掘进队组方可组织人员生产，但接近至钻孔位置时必需留心观看煤
